Линия для производства гнутоклееных заготовок на основе ТВЧ-генератора
Максимальная длина заготовки, мм: 2000
Максимальная ширина заготовки, мм: 1000
Минимальная толщина заготовки, мм: 10
Vаксимальная толщина заготовки, мм: 50
- каркас пресса выполнен из стального профиля собранного и сваренного между собой по точному шаблону и обработан на металлообрабатывающих центрах с ЧПУ
- двойная система зубчатых реек
- гидродинамическое оборудование

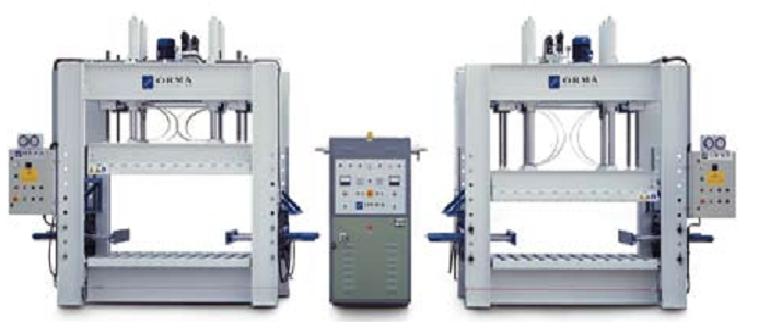

Линия предназначена для получения гнутоклееных заготовок путем прессования с использованием тока высокой частоты. В состав линии входят один (или два) гидравлических пресса с усилием 100 тонн, генератор тока высокой частоты, автоклавы и матрицы для прессования заготовок согласно чертежей Заказчика.
Описание комплекта поставки
1) 2 ШТ ГИДРАВЛИЧЕСКИЙ ХОЛОДНЫЙ ПРЕСС МОД. PFS 80
Каркас пресса выполнен из стального профиля собранного и сваренного между собой по точному шаблону и обработан на металлообрабатывающих центрах с ЧПУ.
Двойная система зубчатых реек, соединенных между собой торсионной тягой, гарантирует параллельность столов во время подъема и опускания подвижного стола пресса.
Конструкция нижнего подвижного стола и верхнего неподвижного стола выполнена из стального профиля собранного и сваренного по точному шаблону.
Гидродинамическое оборудование состоит из гидродинамической станции с двойным насосом, погруженным в масло.
Насос быстрого закрытия с высокой производительностью и низким давлением.
Насос рабочий медленного нагнетания давления, малой производительности и высокого давления.
Масляная гидростанция, снабженная механическим клапаном безопасности и электроклапаном управления, установлена на масляном бачке. Размер бака гарантирует бесперебойную работу гидродинамического оборудования.
Цилиндры изготовлены из стали для использования в масляной среде и спроектированы для безопасной работы при максимальном допустимом давлении.
Электрический пульт управления содержит все устройства для контроля и управления станком.
Таймер с сигнализацией окончания цикла обработки.
Защитное решетчатое ограждение установлено с трех сторон пресса. Шины, соединяющие части пресса и генератора, обеспечивающие создание контура массы.
Фронтальное защитное ограждение, представляющее собой 2 сдвижные в стороны дверцы с защитным выключателем.
ШАБЛОНЫ В ПОСТАВКУ НЕ ВХОДЯТ.
Размер плит | 2000 х 1000 mm |
Закрытие плит | Снизу вверх |
Тип плит | Фрезерованные профильные стальные балки, с внутренним пространством для крепления матриц |
Цилиндры | 4 шт. х Ø85 mm |
Ход цилиндров | 450 mm |
Максимальное усилие пресс | 80 тонн |
Удельное давление | 4 кг/см² |
Количество пролетов | 1 |
Раскрытие плит | 800 mm |
Аварийный кабель по периметру пресса | ДА |
2) ГЕНЕРАТОР ВЫСОКОЙ ЧАСТОТЫ ДЛЯ ВЫСУШИВАНИЯ ДРЕВЕСИНЫ
- Выходная мощность макс. 25 кВт.
- Регулируемая выходная мощность.
- Керамический триод большой емкости.
- Центробежный вентилятор, охлаждающий триод.
- Диодный мост.
- Переменный анодный конденсатор.
- Переменный конденсатор модулятор.
- Экранированный высокочастотный выход с коаксиальным кабелем.
- Рабочий цикл, задаваемый таймером.
- Генерируемый сигнал, управляемый амперметром и термостатом.
3) ДВОЙНОЙ ВЫХОД С УПРАВЛЕНИЕМ ПО ТАЙМЕРУ
(для использования одного генератора, работающего в маятниковом режиме, с двумя прессами).
