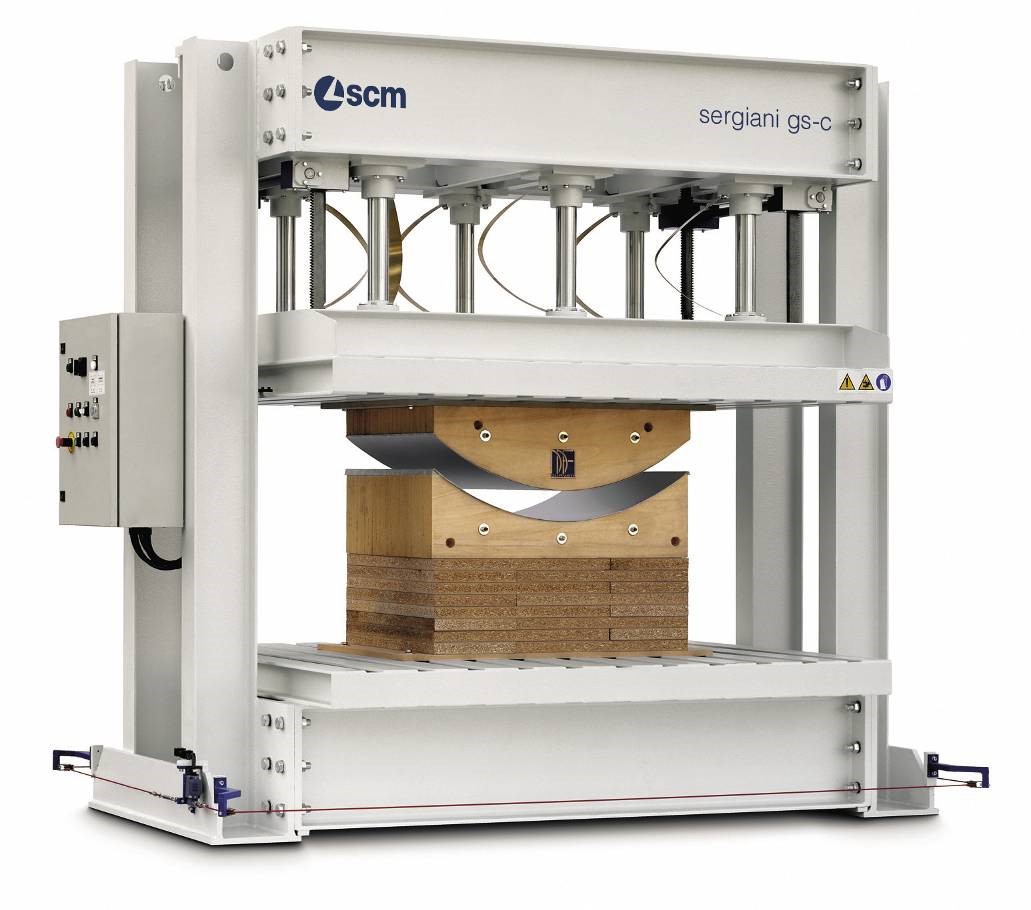

Холодный пресс sergiani gs-c
Размер плит, мм: от 1000 до 3000
Количество пролетов, шт.: 1
Усилие, тонн: от 30
Давление, кг/см2: от 3
Кол-во цилиндров, шт: от 2
Диаметр цилиндров , мм:: от 70
- конструкция станины выполнена для обеспечения безопасной работы в соответствии с нормативами CE
- высокоточная механическая обработка элементов станка
- конфигурация станка производится индивидуально под требования заказчика
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
Конструкция пресса выполнена из стальных балок, сваренных на прецизионных шаблонах; локальные поверхности обработаны на обрабатывающих ЧПУ центрах.
Нижняя подвижная плита и верхняя фиксированная плита сварена на прецизионных шаблонах.
Двойная реечная система (как по длине, так и в поперечном направлении) обеспечивает идеальную параллельность плит при движении подвижной плиты вверх/вниз.
ГИДРАВИЛИЧЕСКИЙ БЛОК
Состоит из двойного насоса погруженного в гидравлическое масло для увеличения срока службы и снижения уровня шума.
Первый насос имеет высокую производительность и низкое давление для быстрого закрытия плиты со сменным клапаном для быстрого переключения на второй насос высокого давления.
Для облегчения проверок и технического обслуживания все группы расположены в одном блоке: насос высокого и низкого давления, масляный фильтр, регулирующие и предохранительные клапаны.
Цилиндры снимают напряжение, чтобы устранить механическое напряжение, создаваемое во время сварки. Направляющая из легированной стали хромируется толстым слоем, а затем ректифицируется. Сборка осуществляется с особой тщательностью и постоянным контролем допусков на размеры.
Высокопрочные прокладки обеспечивают идеальное и долговечное уплотнение с течением времени.
Специальные фланцы больших размеров обеспечивают идеальное положение стержня даже при его максимальном ходе.
КОНТРОЛЬ ПЛОСКОСТНОСТИ
Пресс оснащен механической системой с 2 парами реек, шестернями и торсионными штангами для идеального продольного и поперечного управления движением подвижной плиты.
Кроме того, пресс снабжен регулируемыми боковыми направляющими для перемещения плиты.
ПАНЕЛЬ ОПЕРАТОРА
Главным электронным компонентом является ПЛК, выполняющий все функции управления машиной.
Главный пульт управления включает в себя:
- Манометр для регулировки требуемого давления с автоматическим восстановлением давления в связи с дроблением материала.
- Двойное нажатие кнопок закрытия с таймером; кнопки открытия.
- Главный выключатель.
- Выключатель электропитания.
- Аварийный сигнализатор.
- Кнопка аварийного выключения.
Правила техники безопасности CE для Sergiani GSC N. 1.
Особое внимание уделялось безопасности оператора.
Все детали, которые могут создавать опасность, маркированы для предотвращения несчастных случаев согласно стандартам ЕС или защищены защитными сетками.
ПЛИТЫ
Конструкции верхней подвижной плиты и нижней фиксированной плиты выполнены из сварных балок и с обработанной инструментальной поверхностью.
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ
1) Пара боковых фиксированных цилиндров –ход 500 mm – 5 Tons.
2) Устройство настройки положения боковых цилиндров по высоте.
