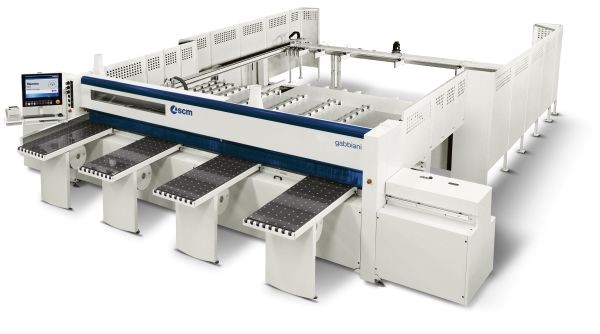

Раскроечный центр с подъемной платформой gabbiani st 115

Италия
Основные характеристики

Вылет пилы, мм: 115

Вариант исполнения, мм: 3800x1850

Скорость пильной каретки, м/мин: 0 - 135

Мощность двигателя, кВт (л.с.): 9 (12)

Связь с ведущим специалистом
+375 (29) 669 93 68 +375 (17) 358 75 66
Шеф-монтаж и пуско-наладка
Шеф-монтаж и пуско-наладка
Осуществляем запуск поставленного оборудования
Сервис
Сервис
Собственный штат наладчиков
Гарантия
Гарантия
Выезд специалистов вовремя гарантийного периода
Лизинг
Лизинг
Приобретение оборудования в лизинг на выгодных условиях
Получить предложение
Описание товара
Технические характеристики
Видео 1

Основные характеристики

Раскроечный центр с подъемной платформой gabbiani st 115

ИНДУСТРИАЛЬНАЯ ЗАГРУЗОЧНАЯ ПЛАТФОРМА: КОГДА ПРОЧОСТЬ И ТОЧНОСТЬ ИМЕЮТ ЗНАЧЕНИЕ.

Раскроечный центр с подъемной платформой gabbiani st 115

MAESTRO OTTIMO CUT: ПРОСТОТА и ЭФФЕКТИВНОСТЬ ОПТИМИЗАЦИИ РАСКРОЯ.

Раскроечный центр с подъемной платформой gabbiani st 115

НАПРАВЛЯЮЩИЕ  ПИЛЬНОЙ КАРЕТКИ: ГАРАНТИРОВАННОЕ КАЧЕСТВО РЕЗКИ.

Раскроечный центр с подъемной платформой gabbiani st 115

Высокопроизводительные автоматические раскроечные центры с одной линией реза для раскроя плит или пакетов плит из древесины и ее производных (ДСП, МДФ, фанера, ДВП), оснащенные подъемной платформой и системой управления на основе ПК/ПЛК.

Станина и стол

  • Станина – стальная конструкция из трубчатого профиля.
  • Стол – стальная конструкция с ребрами жесткости и усиливающими элементами, бакелитовая рабочая поверхность.
  • Линейка для базирования плит под прямым углом к линии реза расположена с левой стороны стола.

Пильная каретка из стали включает в себя:

-   1 двигатель основной пилы и 1 двигатель подрезной пилы;

-   вертикальный подъём пилы производится по призматическим направляющим и линейным подшипникам с бесконечной шариковой опорой;

-   ролики скольжения из закалённой шлифованной стали;

-   сбалансированное распределение масс для обеспечения высокого качества распила;

-   ход по направлению к линейке;

-   каретка, приводимая в действие бесколлекторными двигателями для поддержания постоянного момента при любой скорости; имеются плавная регулировка скорости до 0 и более высокие характеристики без какого-либо технического обслуживания;

-   подача пильной каретки с помощью шестерни и зубчатой рейки;

-   пневматическое освобождение при смене пилы.

 Прижимная балка

-   Прижимная балка с равномерным усилием прижима по всей длине реза, снабженная вырезами для устранения механического конфликта с захватами. Пневматическое вертикальное перемещение с прецизионными шестернями и зубчатой рейкой. Давление, регулируемое в диапазоне от 1,5 до 6 бар.

-   Двойная система отвода стружки: верхний стружкоприемник, расположенный непосредственно на прижимной балке и служащий для поддержания в чистоте рабочего стола, и один нижний стружкоприемник, установленный на пильной каретке.

Толкатель и задняя часть станка

Автоматический приводной толкатель по всей длине с перемещением при помощи массивного торсионного вала. Перемещение производится по двутавровым лонжеронам. Передача усилия производится с помощью 2 высокоточных шестерней для обеспечения постоянной параллельности между толкателем и линией распила. Толкатель приводится в действие с помощью бесколлекторного двигателя для поддержания постоянного момента силы при любой скорости; имеются плавная регулировка скорости до 0 и более наилучшие характеристики обеспечиваются без необходимости какого-либо специального технического обслуживания.

Настройка величины давления фиксации производится с помощью регулируемых зажимов.

Задний стол, изготовленный из стальных трубчатых профилей с роликами из не царапающего материала в промежуточной зоне между платформой и фронтальными выравнивателями.

1 линия задних заполняющих панелей с решёткой.

Подъемная платформа

Прочная конструкция из трубчатого профиля с поперечными балками.

Подъем платформы осуществляется от двигателя через винтовые передачи. После того как штабель плит был уложен на платформу, платформа поднимается таким образом, чтобы толкатель мог сдвинуть в рабочую зону только заданное число плит.

Автоматическое отслеживание поддона или подкладной плиты.

СИСТЕМА УПРАВЛЕНИЯ СТАНКА

Система программирования и управления на основе ПК/ПЛК «М 241»

Консоль со встроенным ПК "eye-M"

Устройство, подсоединяемое с обрабатывающему станку, которое позволяет использовать ПО, поставляемое в комплекте со станком.

Состоит из следующего (минимальные характеристики):

-   ПК промышленного типа ("PC panel"): без вентилятора;

-   Класс защиты IP53 (фронтальная панель IP65);

-   ЖК-дисплей цветной: 21,5"; Full HD; 16/9; задняя светодиодная подсветка; ёмкостный мультисенсорный дисплей, до 10 точек касания; угол обзора (176° Гор., 160° Верт.); никаких дефектов пикселей;

-   Процессор: Intel Pentium; 2,9 ГГц;

-   Оперативная память: 4 Гб DDR4;

-   Жёсткий диск: 256 Гб;

-   Операционная система: Windows Embedded Standard 7 64bit;

-   Клавиатура: типа "Qwerty" (английская раскладка);

-   Проводная мышь;

-   Разъём Ethernet RJ45;

-   Отдельный внешний порт USB: 3.0;

-   Номинальная рабочая температура: от +5° до +35° С.

НОРМЫ БЕЗОПАСНОСТИ И СООТВЕТСТВИЕ ТРЕБОВАНИЯМ  К ЭЛЕКТРОСИСТЕМАМ

-   защитные сетки, фиксируемые на боковых сторонах станка, а также закрытие рабочего стола станка панелями из МДФ;

-   электросистема, характеризующаяся высокой степенью безопасности и имеющая:

  * пылезащитный электрошкаф (класс защиты ip 55) с главным выключателем, запирающимся на замок;

  * магнитотермические автоматы для защиты двигателей;

  * цепи напряжением 24 вольта для отправки команд, электронного управления и подачи сигналов низкого напряжения;

  * концевики безопасности на люке доступа к пилам;

-   планка безопасности при перед линией распила;

-   передняя защитная шторка с пластиковыми сегментами с поворотным открытием.

Основные габариты станка с шириной раскроя  3800 мм

Раскроечный центр с подъемной платформой gabbiani st 115

                                           A                  B                      C



3800x1850            6350            5050           6750

Раскроечный центр с подъемной платформой gabbiani st 115

Схема расположения захватов для GABBIANI ST115.





Раскроечный центр с подъемной платформой gabbiani st 115

Схема расположения захватов ST 115 С ФУНКЦИЕЙ FLEXCUT 1/SCM.



Особенности комплектации gabbiani st

Раскроечный центр с подъемной платформой gabbiani st 115

Включена система безопасности.

Рабочие размеры платформы 3800 x 1850 мм, Напряжение 400 В, Частота 50 Гц.

Двигатель основной пилы мощностью 20 л.с. (15 кВт) - 50 Гц, пуск звезда/треугольник.

Система для загрузки плит на платформу на основе поперечных балок 3800x2200 мм.

Maestro pattern оптимизатор раскроя:

"Maestro Pattern": программное обеспечение для оптимизации, управляемое с помощью ПК, установленного на раскроечном станке. Позволяет оператору получать программы раскроя, начиная от заготовки и заканчивая готовой панелью, без необходимости набора какой-либо команды.

"Maestro Pattern" автоматически преобразует оптимизированные карты раскроя в программы распила без необходимости набора какой-либо команды оператором. По окончании оптимизации программа распила, созданная в "Maestro Pattern" на основе карты раскроя, автоматически сохраняется в определённой директории программы "Maestro active сut", предназначенной для управления распилом. Программа управляет небольшим складом панелей.

Технические данные:

-   Склад панелей: 2;

-   Количество типов форматов для каждого материала: 5;

-   Максимальное количество строк программы: 30;

-   Максимальное количество деталей в одной строке: 500;

-   Уровни распила: продольный (Y), поперечный (X), вторичный (Z);

-   Управление предварительным пропилом;

-   Управление складом остатков посредством интерфейса;

-   "Maestro active cut";

-   Статистический отчёт: % отходов в производственном задании, количество использованных листов, количество произведённых панелей;

-   Графическое отображение созданных карт раскроя;

-   8 полей импорта информации для принтера этикеток (материал, описание, тип, цвет, толщина, длина, ширина, 4 поля для кромки);

-   Импорт из файла XLS >= Excel 97 (опция с "Maestro pattern import");

-   Возможность использования также и в офисе (обязателен второй аппаратный ключ);

-   Консоль управления с интегрированным ПК "eye-M".

ИНТЕРФЕЙС КОМПЬЮТЕРА НА АНГЛИЙСКОМ ЯЗЫКЕ.

Питание с нулевым потенциалом внутри аппаратного шкафа.

Электрическое устройство, генерирующее нулевой потенциал внутри аппаратного шкафа раскроечного центра, когда таковой НЕ приходит от внешней сети.

Maestro connect: полная аппаратная предустановка для платформы IoT.

Аппаратное обеспечение служит для последующей установки после ПНР станка сервиса “connect” (подсоединение).

Для активации этой функции необходимо добавить соответствующий комплект обновления аппаратного и программного обеспечения, заказываемого в качестве постпродажного обслуживания (не включено в комплект поставки под этим кодом).

Упаковка в пленку на деревянных брусах.

Программное обеспечение интерфейса "человек-машина"(HMI) MAESTRO ACTIVE

Раскроечный центр с подъемной платформой gabbiani st 115

Maestro active cut — это передовое специализированное программное обеспечение, предназначенное для управления раскроечными станками SCM с одной линией распила, характеризуется следующими функциями:

-   Система отчётности: Maestro Active делает доступной отчётность о производстве, событиях, ошибках и техническом обслуживании;

-   Поддержка технического обслуживания: Maestro Active показывает, какие операции необходимо произвести на станке, соединяя их  соответствующими процедурами;

-   Система диагностики: Maestro Active определяет и отображает ошибки и предупреждения, предлагая помощь в устранении текущей аномалии;

-   Управление учётными записями;

-   Протоколы по станку;

-   3 различных режима работы: ручной, полуавтоматический и автоматический;

-   Расширенная система файлового браузера для загрузки списков, одиночных программ и программ по команде от сканера штрих-кодов (Сортировка, Предварительный просмотр, Фильтры);

-   Графическое отображение карты раскроя с указанием исполненных пропилов;

-   Расширенный редактор схем раскроя с подсказками;

-   Виртуальный кнопочный пульт;

-   Отображение координат движущихся частей станка;

-   Управление архивами инструментов и материалов;

-   Симулятор на станке;

-   Функции резервного копирования и импорта данных;

-   Диалог с системами супервайзеров (если это позволяет тип станка);

-   Современная и полная система для нанесения этикеток на детали с возможностью отображения предварительного просмотра на этапе редактирования и исполнения карт раскроя.

Неподвижный стол 2500x600 мм - 1 шт.

Раскроечный центр с подъемной платформой gabbiani st 115

С направляющей линейкой, воздушной подушкой, роликом и усиленным вентилятором поддува.

Увеличенное количество шариков и более мощный поддув для удобного перемещения тяжелых или легко повреждаемых материалов.

Рабочий подвижный стол 1500x600 мм - 1 шт.

Раскроечный центр с подъемной платформой gabbiani st 115

С воздушной подушкой и роликом с увеличенной мощностью поддува.

Увеличенное количество шариков и более мощный поддув для удобного перемещения тяжелых или легко повреждаемых материалов.

Подвижный стол 2500x600 мм - 2 шт.

Раскроечный центр с подъемной платформой gabbiani st 115

С воздушной подушкой, роликом и усиленным вентилятором поддува.

Увеличенное количество шариков и более мощный поддув для удобного перемещения тяжелых или легко повреждаемых материалов.



Рабочий стол в зоне раскроя с воздушной подушкой

Двойной автоматический выравниватель (с СЕРВО-приводом) с ходом 2200 мм

Раскроечный центр с подъемной платформой gabbiani st 115

Приводится в движение посредством пары «шестерня – зубчатая рейка». Поступательное перемещение выравнивателя осуществляется вдоль линии реза по призматическим направляющим на линейных подшипниках с рециркуляцией шариков.

Рабочее перемещение 2.200 мм.

  • минимальный размер выравниваемой заготовки: 60 мм;
  • максимальный размер выравниваемой заготовки: 2.200 мм.

Оснащен бесщеточным электродвигателем, что позволяет контролировать усилие прижима заготовки.

Педали для запуска и остановки рабочего цикла

Раскроечный центр с подъемной платформой gabbiani st 115

Позволяют выполнять запуск и остановку рабочего цикла, когда на передних столах находятся плиты большого размера.

Каретка с независимым подъемом основной и подрезной пил

Раскроечный центр с подъемной платформой gabbiani st 115

В состав опции входит возможность автоматического отвода подрезной пилы из рабочего положения.

Диаметр подрезной пилы 200 мм – диаметр вала 80 мм – частота вращения 4.200 об/мин.


Переключатель пневматической разблокировки пил от переключателя

Устройство SAW-SET для автоматического выставления положения основной и подрезной пил

Раскроечный центр с подъемной платформой gabbiani st 115

Устройство включает в себя электронную регулировку подрезной пилы.

Устройство SAW SET автоматически исполняет быструю и точную настройку инструментов без необходимости производить пробные резы.

Оптимизированный ход пилы/прижимной балки с самоподстройкой + фиксация штока (несовместимо с HI-TRONIC)

Раскроечный центр с подъемной платформой gabbiani st 115

Подъем и опускание пилы и прижимной балки оптимизируются в зависимости от высоты пакета раскраиваемых плит, что повышает качество реза и  сокращает продолжительность рабочего цикла.

Во время опускания балки определяется наличие заготовок и передается соответствующая информация пильной каретке, которая подстраивает положение пилы для выполнения реза.

Механическая система фиксирует положение пилы, настроенное по высоте пакета (данная функция рекомендована при раскрое твердых материалов).

Задний стол с колесиками, форматирующая сторона

Дополнительный захват - 4 шт.

Cut editor

Раскроечный центр с подъемной платформой gabbiani st 115

Программное обеспечение для печати этикеток:

-   Программное обеспечение для графического редактирования этикеток, установленное на компьютере станка. Возможность размещения логотипов (черно-белые изображения в формате bitmap), полей с описанием и штрих-кодов для идентификации детали на последующих этапах обработки.

Графический редактор:

-   Модуль программного обеспечения станка, помогающий оператору в составлении карт раскроя.

Редактор плит:

-   Модуль программного обеспечения станка, предназначенный для ручного составления карты раскроя (с возможностью добавления деталей из базы данных и внешних файлов, назначение обрезки).

Редактор раскроя панелей с текстурой:

-   Вспомогательная функция для программирования карт раскроя с ориентированной текстурой в зависимости от текстуры исходной заготовки.

Полуавтоматический макрос:

-   Графический интуитивный способ для исполнения некоторых обработок.

Технические характеристики

Основные характеристики
ОБЩИЕ
Вылет пильного диска, мм 115
Высота рабочего стола, мм 950
Число захватов в базовой комплектации 6(3 из которых с фронтальным выравнивателем)
МАКСИМАЛЬНОЕ количество захватов 11
Общее количество захватов для версий /38/ с опциональным устройством FlexCut 1/SCM ((1 3-х пальцевый зажим входит в состав устройства) 12
РАЗМЕРЫ ЗАГРУЗОЧНОЙ ПЛАТФОРМЫ
Версия 38, мм 3800x1850
ЗАГРУЗОЧНАЯ ПЛАТФОРМА (с балками)
Макс. высота пакета плит на платформе, мм 600
Максимальная грузоподъёмность платформы, кг 4000
СКОРОСТЬ ПО ОСЯМ (бесколлекторный электропривод)
Регулируемая скорость каретки, м/мин 0 - 135
Регулируемая скорость толкателя (**), м/мин 70
ОСНОВНАЯ ПИЛА
Мощность двигателя (S6 -40%) - при 50 Гц (запуск звезда/треугольник), кВт (л.с.) 9 (12)
Скорость вращения – при 50 Гц, об/мин 3900
Диаметр диска основной пилы, мм 400
Диаметр вала основной пилы, мм 80
ПОДРЕЗНАЯ ПИЛА
Мощность двигателя (S6 -40%) - при 50 Гц, кВт (л.с.) 1,8 (2,5)
Скорость вращения – при 50 Гц, об/мин 6300
Диаметр подрезной пилы, мм 160
Диаметр вала подрезной пилы, мм 55
УСТАНОВОЧНЫЕ ДАННЫЕ
Установленная мощность, кВт 19÷25
Напряжение электропитания базовой конфигурации станка напряжение европейского стандарта (400 В/50 Гц)
Расход сжатого воздуха, норм.л /мин 300
Требуемое давление подачи на станок, бар 7
Поток воздуха аспирации, м3/ч 4060
Скорость потока аспирации, м/с 20
Диаметр вытяжных отверстий, мм 3x120 + 1x150
(**) Примечание: Для стран, в которых действуют нормы CE, скорость подачи толкателя ограничивается значением 25 м/мин.
Получить предложение
Cookies
Для обеспечения удобства пользователей сайта используются cookies в целях, описанных в Политике обработки персональных данных.
Политика в отношении обработки сookies

Настройте параметры использования файлов cookie

Вы можете настроить использование каждого типа файлов cookie, за исключением типа «технические (обязательные) cookie», без которых невозможно корректное функционирование сайта. Сайт запоминает Ваш выбор настроек на 1 год. По окончании этого периода Сайт снова запросит Ваше согласие. Вы вправе изменить свой выбор настроек файлов cookie (в т.ч. отозвать согласие) в любое время в интерфейсе Сайта путем перехода по ссылке в нижней или верхней части страницы Сайта «Выбор настроек cookie».

Перед тем как совершить выбор настроек параметров использования файлов cookie Вы можете ознакомиться с Политикой обработки персональных данных , а также со списком файлов cookie, содержащим их описание и сроки хранения.

Внимание: Отключение аналитических cookie файлов не позволяет определять предпочтения пользователей сайта, в том числе наиболее и наименее популярные страницы и принимать меры по совершенствованию работы сайта исходя из предпочтений пользователей.
