Автоматический четырехсторонний продольно-фрезерный станок PROFISET 60EP

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:

Станина

Станина четырехстороннего станка изготовлена из толстой стали и имеет жесткую структуру, усиленную ребрами жесткости и несущей трубчатой структурой.

Рабочие столы

Стальной стол трубчатого сечения на входе настраивается по вертикали посредством параллелограммной системы.

Рабочие столы изготовлены из специального чугуна с низким коэффициентом трения и высокой износостойкостью оснащены съемными вставками напротив вертикальных шпинделей.

Направляющие

Правая направляющая на входе оснащена параллелограммной системой для настройки по ширине и предварительным выравниванием посредством шевинговальной фрезы (инструмент не включен в поставку) напротив ножевой головки.

Правые направляющие линейки имеют легко регулируемые сектора для установки правильной позиции в соответствии с используемым инструментом.

Шпиндели

Чугунные цилиндры-держатели шпинделей диаметром 100 мм с парой радиальных роликоподшипников диаметром 85 мм. Расстояние между центрами подшипников 215 мм для обеспечения максимальной жесткости и точности.

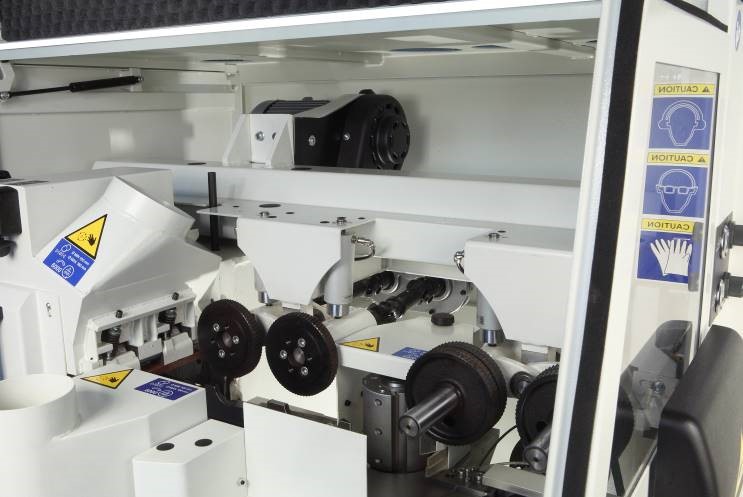

Система подачи заготовок

Траверса, на которой крепится система подачи, имеет трубчатую структуру большого сечения с ребрами жесткости и снабжена ручным вертикальным перемещением или приводным с цифровым управлением, совмещенной с верхним горизонтальным шпинделем.

Скорость регулируется непрерывно при помощи инвертера. Подающие вальцы приводятся в движение посредством редуктора и карданной системы.

Неприводной валец на выходном столе улучшает подачу при работе с заготовками, имеющими специфический профиль. Шпиндели и подающие вальцы с прижимами выполнены из стали, с закаленной поверхностью и стандартным пневматическим давлением.

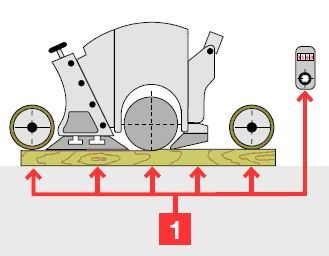

"SET UP" Система быстрой настройки

Это запатентованная система, эксклюзивная разработка фирмы SCM, которая обеспечивает простую и быструю настройку станка при каждой смене инструмента.

Правый и левый вертикальные шпиндели (по запросу, также и верхний горизонтальный шпиндель) оснащены системой "SET UP", которая позволяет перенастроить все рабочие агрегаты за одну операцию.

Достаточно просто установить минимальный диаметр инструмента (в случае с верхним горизонтальным шпинделем), и сам инструмент, рабочая толщина, передние/задние прижимы и подающие вальцы настроятся автоматически в нужное положение.

Позиционирование рабочих узлов

Все регулировки рабочих групп осуществляются с фронтальной стороны станка с механическими цифровыми индикаторами положения. Считывание рабочей секции осуществляется с механических индикаторов с десятичными долями, расположенных в передней части станка.

Эргономичность

Все органы управления расположены на фронтальной стороне станка, на оптимальной для легкого доступа и использования высоте.

Защитный кожух обеспечивает низкий уровень шума и пыли, а также обеспечивает полный обзор зоны обработки во время работы.

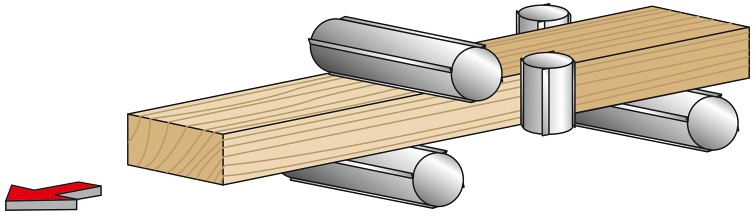

PROFISET 60EP исполнение 5 шпинделей.

Подвижный пульт управления Easy Plus

управление по 2-м осям:

-              автоматическое позиционирование левого вертикального и верхнего горизонтального шпинделей;

-              выбор скорости подачи;

-              ЖК дисплей 7 дюймов, экран 16/9;

-              база данных для инструмента с его графическим отображением;

-              база данных для программ с отображением картинки и положения инструмента.

Скорость подачи, регулируемая посредством инвертера (5÷25 м/мин).

Пневмоприжим подающих вальцов.

Верхний узел подачи расположен впереди строгального вала.

Увеличение мощности двигателей - компоновка 5

5,5 кВт (7,5 Л.С.) строгальный шпиндель;

7,5 кВт (10 Л.С.) правый/левый вертикальный шпиндель;

7,5 кВт (10 Л.С.) верхний горизонтальный шпиндель;

5,5 кВт (7,5 Л.С.) нижний горизонтальный шпиндель.

Тормоза на 4 электродвигателя фрезерных узлов (компоновка 5)

Набор для профилирования верхним шпинделем

Характеристики:

-              100-180 мм мин/макс. диаметр инструмента;

-              40 мм осевой ход;

-              2 цифровых механических индикатора с десятичной точностью.

Второй фланцевый подающий ролик напротив левого вертикального шпинделя.

-              20 мм ширина ролика.

Скорость подачи, регулируемая посредством инвертера (5÷25 м/мин).

Карданная передача вращающего момента на подающие ролики.

Пневмоприжим подающих вальцов.

Верхний узел подачи расположен впереди строгального вала.

Стол подачи 2500 мм.
