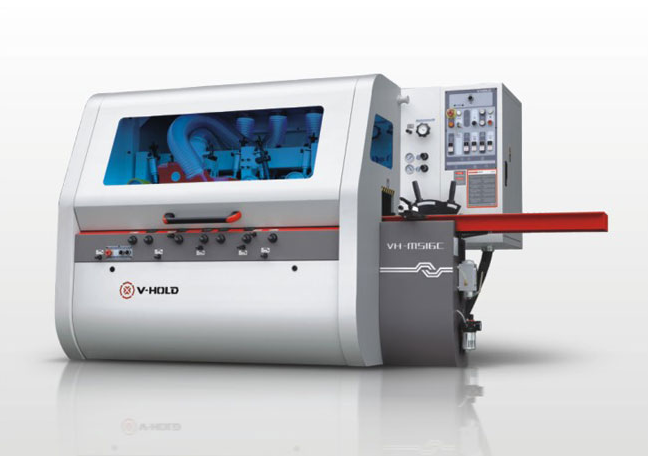

Четырехсторонний станок мод. VH-M516
количество шпинделей, шт: 5
максимальная/минимальная обрабатываемая ширина, мм: 160-25
максимальная/минимальная обрабатываемая толщина, мм: 120-8
- 1500 mm стол на входе покрытый хромом
- Цельнолитая чугунная станина
- Карданный привод подающих роликов
Назначение:
Основное назначение – калибровка погонажа с максимальной скоростью до 36 м/мин. Станок также может применяться для четырехстороннего строгания оконного бруса, калибровки доски. Серия VH-M516 является станком промышленного класса, предназначенным для эксплуатации с высокими нагрузками.
Отличительные особенности VH-M516D:
- Бесступенчато регулируемая 6 – 36 m/min скорость подачи при помощи мотовариатора.
- Станок собран на массивной моноблочной станине из цельнолитого серого чугуна, подвергнутой стабилизации для достижения оптимальных механических характеристик. Литая станина полностью поглощает вибрацию, обеспечивая высокую точность обработки.
- Привод подающих роликов осуществляется через карданную передачу, за счет этого достигается синхронность и плавный ход заготовки. В отличие от цепного привода исключаются рывки и «дерганье», а также не требуется подтяжка на протяжении всего срока эксплуатации.
- Все подающие ролики оборудованы прижимными пневматическими цилиндрами, имеющими разнесенную регулировку давления по ходу подачи. Это гарантирует надежный прижим заготовки к поверхности рабочего стола по всей длине. В отличие от пружинных прижимов сила прижима сохраняется стабильной на протяжении всего срока службы станка и не требуется дополнительное обслуживание прижимной группы.
- Независимый привод каждого шпинделя от индивидуального электродвигателя обеспечивает стабильно мощную силу резанья.
- Все регулировки выполняются с центральной панели управления, вынесенной во фронтальную часть станка для максимального удобства.
- Поверхность рабочего стола хромирована, за счет этого достигается высокая износоустойчивость и плавное перемещение заготовки.
- Специальный приводной ролик в столе обеспечивает плавность подачи.
- Точная настройка прижимной пластины с помощью механической цифровой шкалы.
- Дополнительный поднимающийся подающий ролик обеспечивает дополнительную плавность при подаче коротких деталей.
- Усиленный редуктор обеспечивает мощную и точную подачу материала.
- Прецизионные шпиндели обеспечивает максимальную стабильность резания и постоянную точность.
- Каждый четырехсторонний станок - оборудован шумопоглощающей защитной кабиной в базовой комплектации. Режущие узлы станка полностью изолированы, исключен вылет стружки наружу, а шумовая эмиссия сведена к минимуму.
- Электрическая панель управления изготовлена с использованием электрокомпонентов только ведущих мировых марок, что гарантирует высокую надежность и легкую доступность на рынке.
Рабочий стол на входе
Система подачи заготовок
Обрезиненные приводные ролики на выходе
Пневмоприжим приводных протягивающих роликов
Настройка шпинделей
Панель управления
Пульт управления имеет новый дизайн, расположен в верхней части станка. На центральную панель управления вынесены клавиши запуска-выключения двигателей, регулировка скорости подачи, кнопка аварийного останова, регулятор положения верхней траверсы, манометры и блоки настройки давления протягивающих роликов и т.д. Органы управления, используемые при настройке, для удобства наладчика также дублируются на фронтальной панели станка.
Система смазки стола
Электрическая часть
Специальная прижимная линейка
Раздельная пневматическая система прижимных подающих вальцов
Технические характеристики
количество шпинделей, шт | 5 |
максимальная/минимальная обрабатываемая ширина, мм | 160-25 |
максимальная/минимальная обрабатываемая толщина, мм | 120-8 |
длина рабочего стола на входе,мм | 1500 |
мощность на 1м шпинделе (нижний), кВт | 4 |
мощность на 2м шпинделе (правый), кВт | 4 |
мощность на 3м шпинделе (левый), кВт | 4 |
мощность на 4м шпинделе (верхний), кВт | 5,5 |
мощность на 5м шпинделе (нижний), кВт | 4 |
диаметр режущего инструмента на 1м шпинделе (нижний), мм | 125 |
диаметр режущего инструмента на 2м шпинделе (правый), мм | 125-160 |
диаметр режущего инструмента на 3м шпинделе (левый), мм | 125-160 |
диаметр режущего инструмента на 4м шпинделе (верхний), мм | 125-160 |
диаметр режущего инструмента на 5м шпинделе (нижний), мм | 125-160 |
бесступенчато регулируемая скорость подачи (вариатор), м/мин | 6-36 |
посадочный диаметр шпинделей, мм | 40 |
скорость вращения шпинделей при 50 Hz, об/мин | 6500 |
мощность моторедуктора перемещения верхней траверсы, кВт | 0,55 |
мощность на подаче , кВт | 3 |
диаметр подающих роликов, мм | 140 |
рабочее давление пневмосистемы, МПа | 0.6 |
диаметр аспирационных воздуховодов, мм | 140 |
габариты станка, мм | 3038×1405×1765 |
