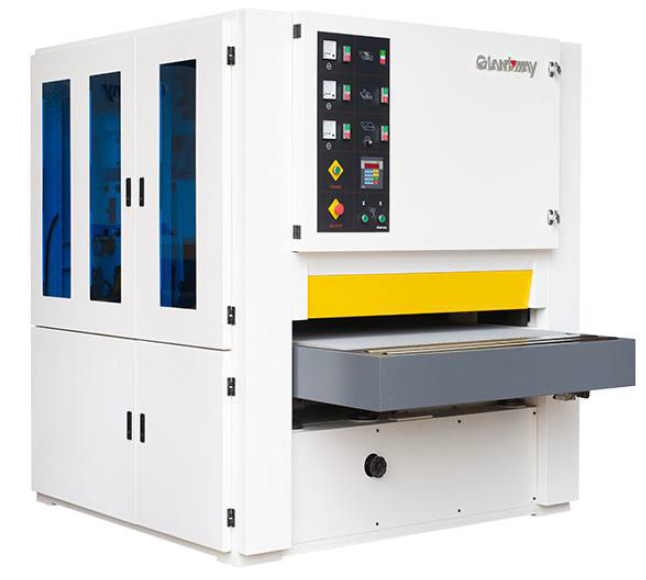

Шлифовально-калибровальный станок BSG1300K-R-RP

Шлифовально-калибровальный станок BSG1300K-R-RP
Шлифовально-калибровальный станок BSG1300K-R-RP
Китай
Основные характеристики

Рабочая ширина, мм: 1300

Толщина обработки, мм: 150

Мощность основного двигателя, кВт: 22

Минимальная длина заготовки, мм: 515

Скорость подачи, м/мин: 0-19

Связь с ведущим специалистом
+375 (29) 669 93 68 +375 (17) 358 75 66
Шеф-монтаж и пуско-наладка
Шеф-монтаж и пуско-наладка
Осуществляем запуск поставленного оборудования
Сервис
Сервис
Собственный штат наладчиков
Гарантия
Гарантия
Выезд специалистов вовремя гарантийного периода
Лизинг
Лизинг
Приобретение оборудования в лизинг на выгодных условиях
Получить предложение
Описание товара
Технические характеристики
Шлифовально-калибровальный станок BSG1300K-R-RP

Шлифовально-калибровальный станок предназначен для калибрования и шлифования клееных щитов, древесно-стружных плит, заготовок из древесины. Станок оснащен тремя рабочими группами: строгальный вал + вал (стальной) + комбинированный узел (вал + утюжок).

Основные узлы

Шлифовально-калибровальный станок BSG1300K-R-RP

РАМА СТАНКА

Шлифовально-калибровальный станок BSG1300K-R-RP

СИСТЕМА ПРИЖИМА

* Блоки давления для удержания заготовок на конвейерной ленте.

* Перед рубанком установлены пальцы с защитой от отдачи, прижимные ролики и стружколомы, а также сплошной пресс доска, прижимные ролики после рубанка.

* Двойные прижимные ролики до и после рабочих узлов абразивной ленты.

* Прижимные ролики с пружинами для компенсации разницы толщины панелей.

* Блоки пресса легко регулируются.

Шлифовально-калибровальный станок BSG1300K-R-RP

СИСТЕМА ПОДАЧИ:

Стол подачи изготовлен из стали с допуском плоскостности в пределах 0,05 мм; поверхность стола отшлифована для избежания износа внутренней стороны подающего ремня. Стальной стол подвергается термической обработке.

Ленточный конвейер с резиновой поверхностью соответствующей твердости.

Привод от двигателя с редуктором, непрерывная регулировка скорости подачи от 0 м / мин до 19 м / мин.

Удлинитель стола с передней и задней стороны со стальными роликами.

Рабочие узлы

Шлифовально-калибровальный станок BSG1300K-R-RP

1-й рабочий узел:

* Рабочий узел представляет собой строгальный вал диаметром 180 мм, 261 строгальный нож, 9 линий.

* Размер строгального ножа: 30*12*2,5 мм.

* Строгальный нож изготовлен в Германии.

* Строгальный станок об/мин: 2940.

Шлифовально-калибровальный станок BSG1300K-R-RP

2-й рабочий узел:

* Рабочий блок со стальным шлифовальным валом диаметром 240 мм в комплекте с: блоком натяжения шлифовальной ленты; электронное колебание; пыльник; системы безопасности.

* Шлифовальный валик со спиральными канавками для охлаждения.

* Скорость абразивной ленты: 27,5 м/с.

* Двигатель с одной скоростью вращения.

Шлифовально-калибровальный станок BSG1300K-R-RP

3-й рабочий узел:

Рабочий блок представляет собой комбинацию резинового вала и утюжка, с рейкой из сплава, войлока, графитовой ткани в комплекте с узлом натяжения шлифовальной ленты; электронные колебания; пылезащитный колпак; системы безопасности.

* Резиновый валик имеет диаметр 210 мм и твердость по Шору 55.

* Шлифовальный утюжок легко регулируется вверх и вниз.

* Двигатель с одной скоростью вращения.

* Скорость абразивной ленты: 18 м/с.

Шлифовально-калибровальный станок BSG1300K-R-RP

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА:

Электрошкаф в передней части станка, включает в себя главный выключатель, ПЛК, контактор, выключатель и так далее.

Производство машин в соответствии с нормами CE в соответствии с Европейской общей директивой о машинах.

Электрические части марки Taian.

Шлифовально-калибровальный станок BSG1300K-R-RP

ПНЕВМАТИЧЕСКАЯ СИСТЕМА:

Пневматическая система в комплекте с реле давления воздуха, электромагнитного клапана и так далее.

Пневматические части марки Airtac.

Шлифовально-калибровальный станок BSG1300K-R-RP

СИСТЕМА УПРАВЛЕНИЯ:

Панель управления с кнопками и микрокомпьютером на передней стороне машины.

Опции по запросу

Шлифовально-калибровальный станок BSG1300K-R-RP
  • Воздуходувка для очистки шлифовальной ленты.
  • Вакуумный стол подачи.

Технические характеристики

Основные характеристики
Рабочая ширина, мм 50-1300
Толщина обработки, мм 10-150
Минимальная длина заготовки, мм 515
Диаметр ролика строгального станка, мм 180
Размер ножа в строгальном узле, мм 30*12*2,5
Диаметр 1-го вала, мм 240
Диаметр 2-го вала, мм 210
Строгальный станок, об/мин 2940
Скорость вращения шлифовальной ленты на первой группе, м/сек 24
Скорость вращения шлифовальной ленты на второй группе, м/сек 18
Скорость подачи, м/мин 0-19
Размер шлифовальной ленты, мм 1330х2200
Размер конвейера, мм 1300*4840
Потребляема мощность, кВт 63,67
Мощность двигателя строгального станка, кВт 22
Мощность двигателя первой группы, кВт 22
Мощность двигателя второй группы, кВт 15
Мощность двигателя подачи, кВт 4,0
Повышение и снижение мощности двигателя, кВт 0,37
Мощность двигателя щетки, кВт 0,25
Осциллирующий двигатель воздуходувки мощностью , кВт 0,025
Рабочее давление, Мпа 0,4-0,8
Потребление сжатого воздуха, м.куб/мин 1,5
Средняя скорость всасываемого воздуха, м/мин 25-30
Габариты, мм 2816*2000*2070
Вес, кг 5050
