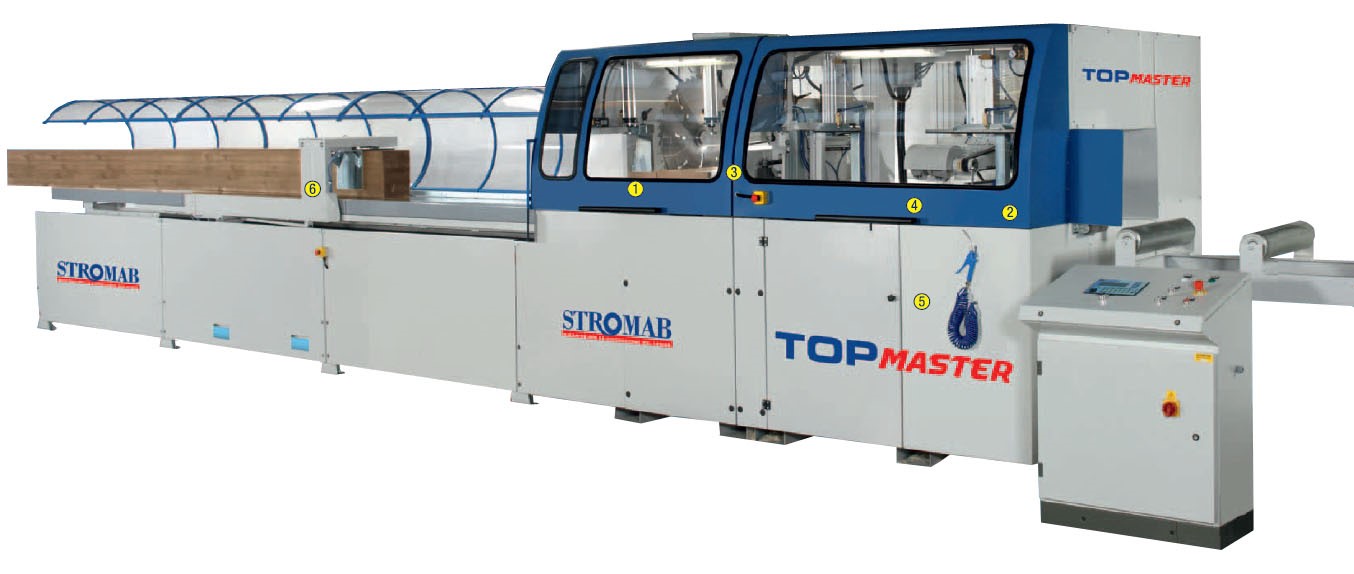

Чашкозарезная линия TOPMASTER

Устройство автоматической зубчатой подачи с позиционированием и считыванием магнитной ленты

Лист раскроя и обработки вводится с клавиатуры через компьютер или USB порт

Рабочий цикл задается программой путем выбора соответствующего задания комбинаций длин и мест реза, выбора пазов

Возможность внесения N° 99 Рабочих листов  - 21 линия для одного листа или

N°5 рабочих листов с 420 линиями

Точность позиционирования заготовки при подаче и обработке +/- 1 mm.

Мощность системы подачи Kg.  250

Полезная длина системы подачи за 1 цикл = 5250 мм

Скорость подачи заготовки до 30 м/мин

Максимальный вес заготовки = 500 кг

Максимальная длина заготовки не ограничена

Система управления:

Индустриальный компьютер модель "POWER 5000" с сенсорным экраном

Возможность работы с интерфейсом WINDOWS

USB порт

Загрузка 30 моделей домов – 400 деталей в каждом

Программное обеспечение EASY WOOD c возможностью импортирования файлов CAD/CAM из программ SEMA, DITRIECHS, CADWORK.

Пильный узел:

Диаметр пилы: 800 мм

Макс. Сечение обработки: 270x320 мм

Перемещение пилы осуществляется гидропневматически

Мощность пильного узла: 9,2 кВт

Прижим заготовки осуществляется двумя пневматическими прижимами

Диаметр отвода отходов - 100 мм

Узлы выборки вертикального и горизонтального пазов

Макс. Сечение обработки: 240x320 мм

Мин. Сечение обработки: 120х140 мм

Диаметр вала 40 мм

Два вертикальных фрезерных агрегата  диаметром 250 мм

Два горизонтальных фрезерных агрегата диаметром 200 м

Минимальная ширина фрезерования: 21 мм

Максимальная ширина фрезерования за один проход: 200 мм

Максимальная глубина вертикального фрезерования: 80 мм

Максимальная глубина горизонтального фрезерования: 55 мм

Настройка глубины фрезерования с механическим счетчиком (или ЧПУ если опция включена)

Прижим заготовки осуществляется двумя пневматическими прижимами

Перемещение фрез осуществляется гидропневматически

Мощность каждого двигателя фрезы: 7,5 кВт

Скорость вращения вертикальных фрез: 4640 об /мин

Скорость вращения горизонтальных фрез: 5930  об /мин

Двуручный безопасный пуск

Диаметр отвода отходов 250 мм

Инструмент не включен

Узел фрезерования торцевого паза

Диаметр вала 40 мм

Максимальный диаметр фрезы = 230 мм

Минимальная ширина обработки = 21 мм

Максимальная ширина обработки = 80 мм

Максимальная глубина фрезерования = 55 мм

Ручная настройка с цифровой индикацией = 150 мм (или ЧПУ если опция включена)

Перемещение фрез осуществляется гидропневматически

Мощность двигателя: 4 кВт

Скорость вращения: 4640 об/мин

Прижим заготовки осуществляется двумя пневматическими прижимами

Диаметр отвода отходов - 100 мм

СВЕРЛИЛЬНЫЙ УЗЕЛ

Макс. Диаметр сверла = 35 мм

Глубина сверления = 275 мм

Регулировка положения узла сверления вертикально в пределах 85 мм

Горизонтальное перемещение узла осуществляется гидропневматически с возможностью
ступенчатой подачи

Мощность двигателя: 2,1 кВт

Скорость вращения = 1450 об/мин

Прижим заготовки осуществляется пневматическим прижимом

ЧПУ позиционирование горизонтальных фрезерных узлов.

ЧПУ позиционирование пазового узла.

Горизонтальный фрезерный узел

Большая жёсткость движения достигнута заменой линейных направляющих, отвечающих за рабочий пробег узла. Вместо размера 25 устанавливается 35 размер. Увеличена квадратура между самими направляющими.

Новый шпиндельный узел как для горизонтальных, так и для вертикальных фрез, с двумя подшипниками вала инструмента, размером 6206-2RS C3 30x60x16, увеличение квадратуры, для существенного сокращения  передаваемой им нагрузки.

Вертикальный фрезерный узел

Большая жёсткость движения достигнута заменой линейных направляющих, отвечающих за рабочий пробег узла. Вместо размера 25 устанавливается размер 35.

Новый шпиндельный узел как для горизонтальных, так и для вертикальных фрез с двумя подшипниками вала инструмента, размером 6206-2RS C3 30x60x16, увеличение квадратуры, для существенного сокращения  передаваемой им нагрузки.

Пильный узел

Большая жёсткость движения (сокращение вибрации) достигнута заменой линейных направляющих, отвечающих за рабочий пробег узла. Вместо размера 25 устанавливается 35 размер. Увеличена также квадратура между самими направляющими.

Узел торцевого паза

Большая жёсткость движения достигнута заменой линейных направляющих, отвечающих за рабочий пробег узла. Вместо размера 25 устанавливается размер 35. Увеличена также квадратура между самими направляющими.

Новый защитный кожух

Изменение дизайна и изготовление новых защитных кожухов рабочих узлов.

Система подачи

Изменение дизайна и реализация нового прозрачного верхнего защитного кожуха.
