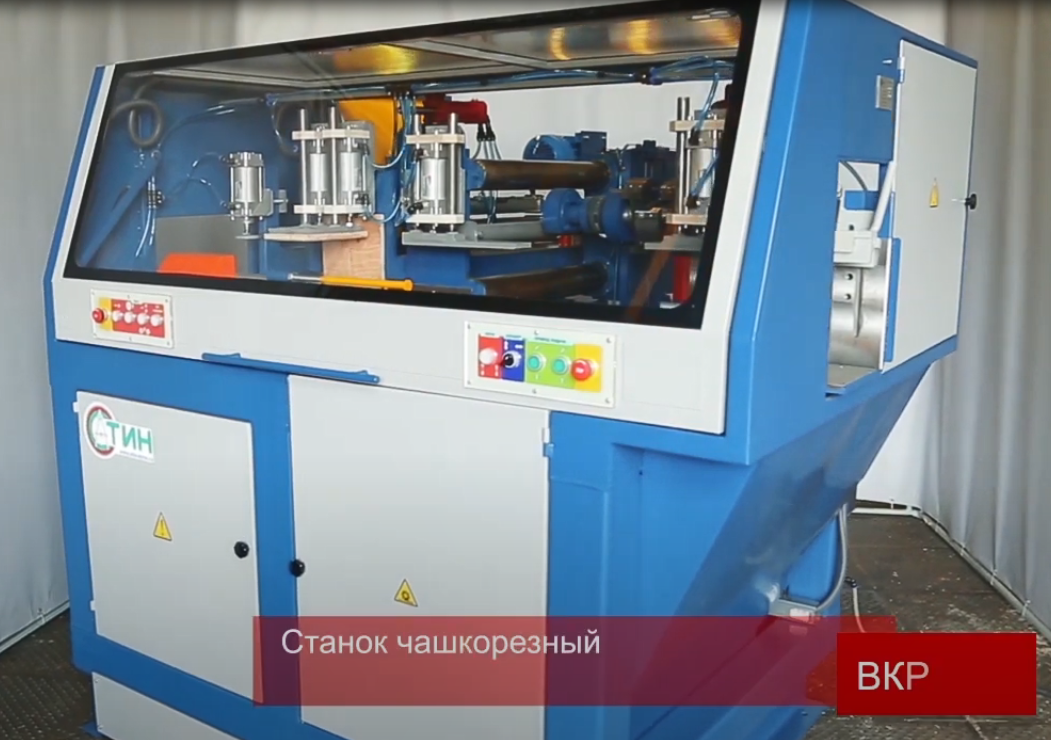

Станок для фрезерования угловых соединений в мини брусе ВКР18Н1
Россия Основные характеристики
Размеры сечения бруса, мм:
Минимальные: 100х100
Максимальные: 250х250
Преимущества
- брус фрезеруется с четырех сторон
- станок имеет минимум органов управления — для выполнения операции необходимо выбрать ее с помощью переключателя (кнопки) и запустить процесс обработки
Шеф-монтаж и пуско-наладка
Осуществляем запуск поставленного оборудования
Сервис
Собственный штат наладчиков
Гарантия
Выезд специалистов вовремя гарантийного периода
Лизинг
Приобретение оборудования в лизинг на выгодных условиях
Получить предложение
WhatsApp
Telegram Данная модель станка является глубокой переработкой станка ВКР-18, которая после многочисленных модификаций уже не имеет с ним ничего общего.
В станке уже интегрирован торцовочный узел, возможно оснащение его сверлильным и пазовальным узлами. Максимальные размеры сечения обрабатываемого бруса 250×250.
Улучшен доступ к рабочей зоне станка и зонам настройки. Облегчен доступ для чистки и смазки. Возможна установка светильников освещение рабочей зоны станка.
Станок имеет минимум органов управления — для выполнения операции необходимо выбрать ее с помощью переключателя (кнопки) и запустить процесс обработки. После завершения операции станок отключится автоматически и перейдет в режим ожидания новой команды.
Брус фрезеруется с четырех сторон в горизонтальной и вертикальной плоскости, заготовка фиксируется один раз перед началом операции с помощью пневмозажима (включается автоматически).
Общее время фрезерования пазов на одной детали от 20 до 40 сек. в зависимости от установленной скорости подачи.
Технические характеристики
Основные характеристики
| Максимальное сечение бруса, мм | 250х250 |
| Минимальное сечение бруса, мм | 100х100 |
| Количество фрезерных шпинделей | 4 |
| Количество одновременно работающих фрезерных шпинделей | 2 |
| Мощность привода вертикальных фрез, кВт | 2х7,5 |
| Мощность привода горизонтальных фрез, кВт | 2х5,5 |
| Мощность привода торцовочной пилы, кВт | 7,5 |
| Мощность привода пазовальной фрезы, кВт | 4,0 |
| Мощность привода сверлильного узла, кВт | 2,2 |
| Частота вращения фрез В/Г, мин -1 | 3100/4000 |
| Частота вращения пилы, мин -1 | 1700 |
| Частота вращения сверла, мин -1 | 1500 |
| Частота вращения пазовальной фрезы, мин -1 | 4200 |
| Диаметр сверла, мм | До 30 |
| Диаметр пильного диска, мм | 700х50 |
| Привод подачи фрезерных суппортов и пилы | электромеханический* |
| Управление скоростью привода подачи | инверторное* |
| Изменение величины рабочего хода фрезерных суппортов и пилы | программируется |
| Изменение величины рабочего хода торцевой фрезы и сверла | перемещением датчиков |
| Мощность привода подачи фрез и пилы, кВт | 2х3,0; 1х1,1* |
| Привод подачи пазовальной фрезы | пневмогидравлический |
| Привод подачи сверлильного шпинделя | пневмогидравлический |
| Время выполнения операции фрезерования пазов с 4х сторон, сек. | 20-60 |
| Время выполнения операции торцевания, сек | 8-15*, 4-10(пн) |
| Время выполнения операции фрезерования торцевого паза, сек | 15-25 |
| Тип фиксации детали перед фрезерованием | Пневмозажим |
| Выполнение выбранной операции | Автоматическое |
| Диаметр вытяжного патрубка аспирации фрезерного узла, мм | 250 |
| Диаметр вытяжного патрубка аспирации торцовочного узла, мм | 140 |
| Габаритные размеры (Длина х Ширина х Высота), мм | 1950х1900х1900 |
| Масса станка, кг | 2850 |
| ** Станок комплектуется инструментом со сменными пластинами из ТС на 4 шпинделя |
