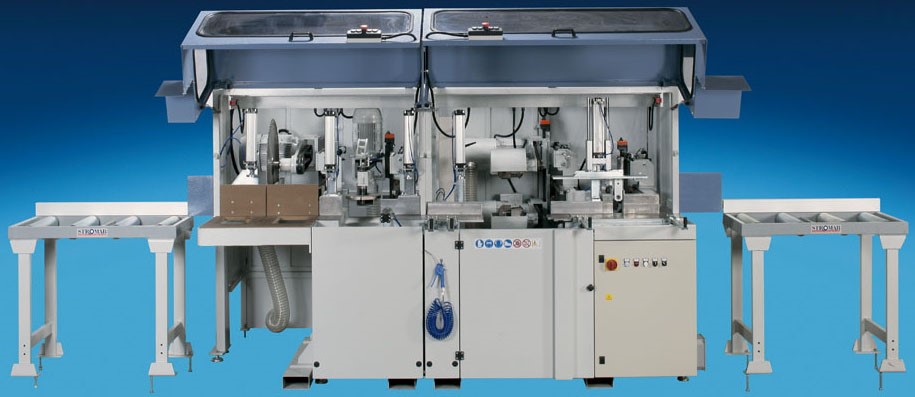

Чашкозарезной станок для обработки бруса больших сечений BIGBLOX

Чашкозарезной станок для обработки бруса больших сечений BIGBLOX
Чашкозарезной станок для обработки бруса больших сечений BIGBLOX
Италия
Основные характеристики

Размеры сечения бруса, мм:

Минимальные: -

Максимальные: 270 х 320

Преимущества
  • рельсовые направляющие пильного узла исключают вибрацию и обеспечивают точность и чистоту обработки
  • узел выборки вертикального и горизонтального пазов для фрезерование пазов в торце заготовки (под окна и двери) позволяет осуществлять фрезерование с двух сторон благодаря двухстороннему упору
  • узел фрезерования торцевого паза для фрезерование пазов (венцов) с помощью 2 пар горизонтальных и вертикальных фрез позволяет фрезеровать паз шириной 200 (225 мм) за один проход
  • сверлильный узел для сверления отверстий оснащен ступенчатым устройством подачи, позволяющим повысить качество обработки и увеличить срок службы инструмента
Связь с ведущим специалистом
+375 (29) 669 93 68 +375 (17) 358 75 66
Шеф-монтаж и пуско-наладка
Шеф-монтаж и пуско-наладка
Осуществляем запуск поставленного оборудования
Сервис
Сервис
Собственный штат наладчиков
Гарантия
Гарантия
Выезд специалистов вовремя гарантийного периода
Лизинг
Лизинг
Приобретение оборудования в лизинг на выгодных условиях
Получить предложение
Описание товара
Технические характеристики
Чашкозарезной станок для обработки бруса больших сечений BIGBLOX

Станок предназначен для обработки строительного бруса сечением до 270х320мм. Выполняются операции: точная торцовка бруса в размер, зарезка чашки, сверление отверстий под нагели, торцевое фрезерование под окна (двери).



Чашкозарезной станок для обработки бруса больших сечений BIGBLOX

Отличительные характеристики:

  • Защитный кожух на станке и автоматический рабочий цикл обеспечивают максимальную безопасность работы оператора в соответствии с требованием безопасности труда (CE-Konform).
  • Установка в станке принтера (опция) позволяет автоматически маркировать каждую деталь для упрощения процесса сборки дома на строительной площадке.
  • Единственный в мире станок с уникальными техническими характеристиками и с оптимальной ценой в 3-4 раза ниже, чем у аналогов.
Чашкозарезной станок для обработки бруса больших сечений BIGBLOX

Пильный узел:

Диаметр пилы: 800 мм

Макс. Сечение обработки: 270x320 мм

Перемещение пилы осуществляется гидропневматически

Мощность пильного узла: 9,2 кВт

Прижим заготовки осуществляется двумя пневматическими прижимами

Диаметр отвода отходов - 100 мм

Чашкозарезной станок для обработки бруса больших сечений BIGBLOX

Узлы выборки вертикального и горизонтального пазов

Макс. Сечение обработки: 270 (ширина) x320 (толщина) мм

Мин. Сечение обработки: 140 (ширина) x120 (толщина) мм

Диаметр вала 40 мм

Два вертикальных фрезерных агрегата  максимальным диаметром 250 мм

Два горизонтальных фрезерных агрегата максимальным диаметром 200 мм

Минимальная ширина инструмента: 21 мм

Максимальная ширина инструмента: 200 мм

Максимальная глубина вертикального фрезерования: 80 мм

Максимальная глубина горизонтального фрезерования: 55 мм

Настройка глубины фрезерования с механическим счетчиком

Прижим заготовки осуществляется двумя пневматическими прижимами

Перемещение фрез осуществляется гидропневматически

Мощность каждого двигателя фрезы: 7,5 кВт

Скорость вращения вертикальных фрез: 4640 об /мин

Скорость вращения горизонтальных фрез: 5930  об /мин

Двуручный безопасный пуск

Диаметр отвода отходов 250 мм

Чашкозарезной станок для обработки бруса больших сечений BIGBLOX

Узел фрезерования торцевого паза

Диаметр вала 40 мм

Максимальный диаметр фрезы = 230 мм

Минимальная ширина обработки = 21 мм

Максимальная ширина обработки = 40 мм

Максимальная глубина фрезерования = 75 мм

Ручная настройка с цифровой индикацией = 100 мм (или ЧПУ если опция включена)

Перемещение фрез осуществляется гидропневматически

Мощность двигателя: 4 кВт

Скорость вращения: 4640 об/мин

Прижим заготовки осуществляется двумя пневматическими прижимами

Диаметр отвода отходов - 100 мм

Чашкозарезной станок для обработки бруса больших сечений BIGBLOX

СВЕРЛИЛЬНЫЙ УЗЕЛ

Макс. Диаметр сверла = 35 мм

Глубина сверления = 270 мм

Регулировка положения узла сверления вертикально в пределах 145 мм

Горизонтальное перемещение узла осуществляется гидропневматически с возможностью
ступенчатой подачи

Мощность двигателя: 2,0 кВт

Скорость вращения = 1450 об/мин

Прижим заготовки осуществляется пневматическим прижимом

Технические характеристики

Основные характеристики
Максимальное сечение обработки, мм 270 х 320
Пильный узел, кВт 9,2
Узел фрезерования торцевого паза, кВт 4
Узел фрезерования соединительного паза, кВт (2 горизонтальных фрезерных узла + 2 вертикальных фрезерных узла) 7,5 х 4
Требования по аспирации, м3/час 8000
Вес станка, кг 3100
Габариты станка в полной комплектации, мм 3100 х 2500 х 2500
