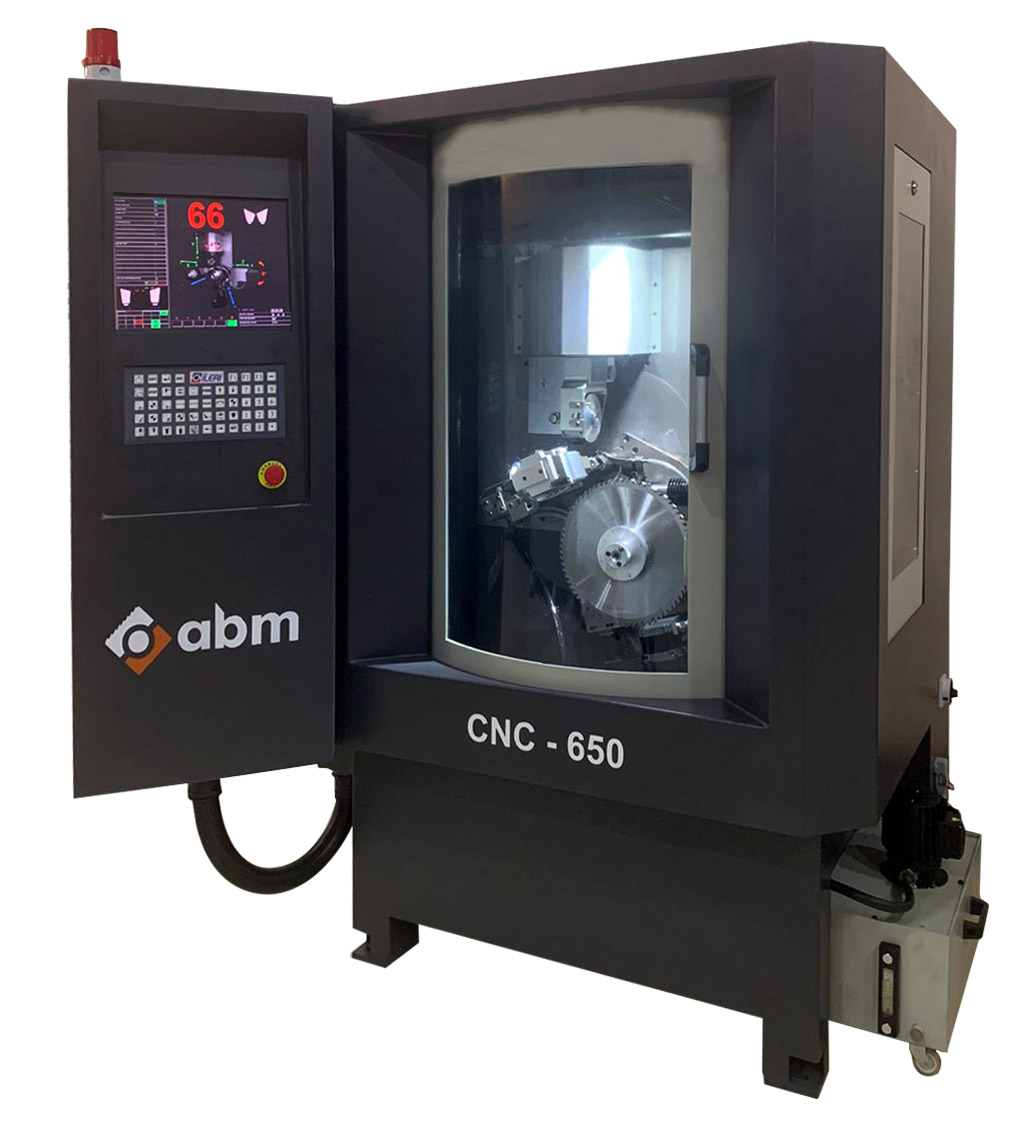

Автоматический заточной станок для дисковых пил CNC-650

Турция
Основные характеристики

Диаметр дисковых пил, мм: 100-650

Скорость подачи, зубов/мин: -

Масса, кг: 950

Преимущества
  • контроль 6-ти осевым шаговым двигателем
  • специальное покрытие на механических частях обеспечивает антикоррозийный эффект и прочность
  • автоматическая программа перескока сломанных/отсутствующих зубьев без их заточки с помощью интеллектуального толкателя
  • программа восстановления зубьев
  • закрытая кабина для безопасности оператора
Связь с ведущим специалистом
+375 (29) 669 93 68 +375 (17) 358 75 66
Шеф-монтаж и пуско-наладка
Шеф-монтаж и пуско-наладка
Осуществляем запуск поставленного оборудования
Сервис
Сервис
Собственный штат наладчиков
Гарантия
Гарантия
Выезд специалистов вовремя гарантийного периода
Лизинг
Лизинг
Приобретение оборудования в лизинг на выгодных условиях
Получить предложение
Описание товара
Технические характеристики

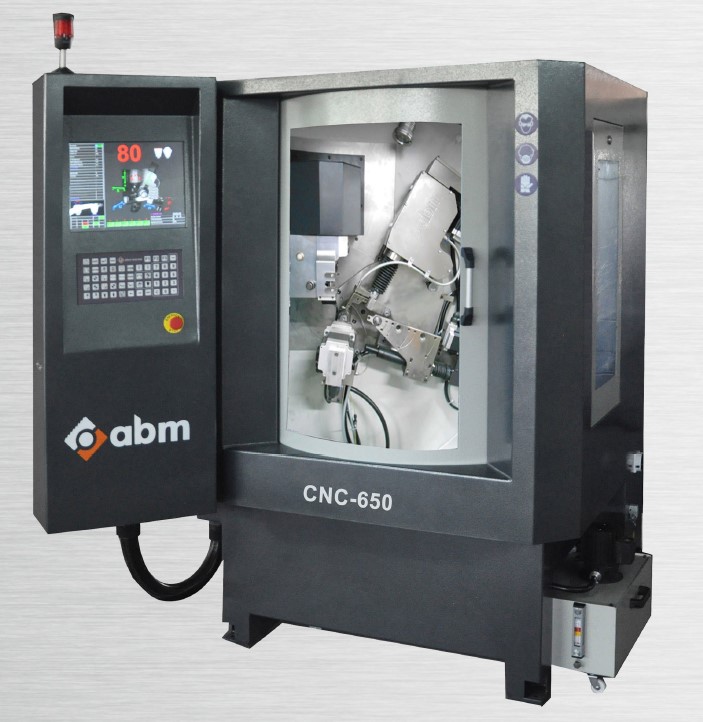

Автоматический заточной станок для дисковых пил CNC-650



Автоматический станок сnc для заточки дисковых пил с твердосплавными напайками тст

Полный 6-ти осевой СNC контроль с системой охлаждения

Свободное программирование



Станок СNC осуществляет заточку стандартных форм зубьев дисковых пил по передней и задней граням диаметром до Ø 650 мм. Управление происходит посредством числового програмного управления (ЧПУ).



Станок предназначен для заточки дисковых пил с твердосплавными напайками Т.С.Т, особо часто используемых при распиле дерева, древесно-стружечной плиты, алюминия и пластика.

Цель станка - обеспечить высокой точностью и производительностью распил используемого материала.

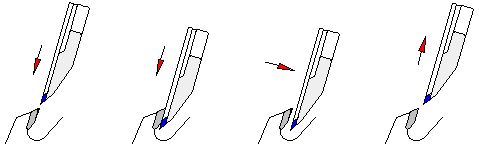

Станок позволяет проводить заточку следующих типов

Автоматический заточной станок для дисковых пил CNC-650

Заточка по задней грани

Автоматический заточной станок для дисковых пил CNC-650

Заточка по передней грани

Автоматический заточной станок для дисковых пил CNC-650

Станок осуществляет заточку следующих типов зубьев

Заточные круги

Автоматический заточной станок для дисковых пил CNC-650

Заточной круг для задней грани: FORM 4AA9

D  Ø125мм (ответ на запрос)

d  32 мм



Автоматический заточной станок для дисковых пил CNC-650

Заточной круг для передней грани: FORM 12V2

D  Ø125мм (ответ на запрос)

d  32 мм

Автоматический заточной станок для дисковых пил CNC-650



Отличительные особенности станка СNC:

  • Контроль 6-ти осевым шаговым двигателем
  • Свободная программа
  • Специальное покрытие на механических частях обеспечивает антикоррозийный эффект и прочность
  • Автоматическая программа перескока сломанных/отсутствующих зубьев без их заточки с помощью интеллектуального толкателя
  • Уникальное программное обеспечение для новых зубьев
  • Программа восстановления зубьев
  • LCD экран, выбор нужного языка на панели управления (во время заказа станка нужно указать необходимый язык)
  • Пульт управления, позволяющий выбирать программу заточки дисковой пилы
  • Заточка любых профилей зубьев в одном цикле
  • Функция сохранения заточных программ
  • Настройка новой программы во время работы станка
  • Заточка зубьев правый-левый и 5Т по передней грани в одном цикле
  • Максимальный наружный диаметр затачиваемых пил – Ø 650 mm
  • Зажим пилы шаговым двигателем
  • Автоматическая регулировка толщины пилы
  • Центральная смазочная система
  • Програмное обеспечение на базе Windows®
  • Закрытая кабина для безопасности оператора
  • Удобная в управлении система контроля
  • Виброустойчивая конструкция станка
  • Эргономическое  строение  кабины,  которое  позволяет  с  легкостью  отгружать  и загружать станок перед или после транспортировки.
  • Индивидуальная регулировка скорости толкания и заточки
  • Соответствие стандартам CE
Автоматический заточной станок для дисковых пил CNC-650

В комплект поставки входит:

Держатели пилы 5 шт (диаметры на выбор)

Стержень держателя пилы Ø12 мм

Фланец заточного круга

Один для заточного круга по задней грани и один для передней грани



Рекомендуемое масло для заточки ( Водная эмульсия не рекомендует ся )

CASTROL HONILO 981

CASTROL Carecut ES2 FUCHS ECOCUT HSG 910 LE



Автоматический заточной станок для дисковых пил CNC-650

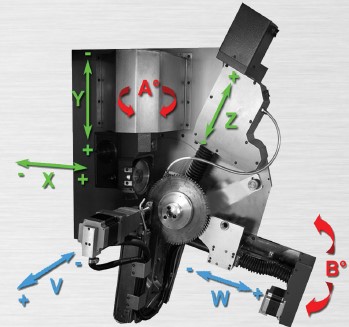

Оси Станка:

X Ось подачи

Y Ось заточки

Z Ось толкателя зубьев

A Ось поворота головки

B Ось регулировки переднего и заднего угла

V Ось зажима

W Ось перемещения пилы

Автоматический заточной станок для дисковых пил CNC-650

Интерфейс пользователя ABM прост и надежен в использовании. Отображение всех позиции 6-ти осей

Автоматический заточной станок для дисковых пил CNC-650

Возможность выбора программы заточки дисковой пилы. Уникальное программное обеспечение cycles для новых зубьев

Автоматический заточной станок для дисковых пил CNC-650

Опциональная пневматическая система для производства пил

Технические характеристики

Основные характеристики
Наружный диаметр дисковых пил, мм 100-650 (80 мм - опция)
Диаметр посадочных отверстий дисковых пил, мм мин Ø12
Tолщина дисковых пил максимальная , мм 6,0
Шаг зубьев, мм 7-100
Скорость заточки, зуб/мин -
Угол заострения (-10°) - (+30°)
Угол поворота головки ±45°
Наружный диаметр заточного круга, мм Ø125
Диаметр посадочного отверстия заточного круга, мм Ø32
Двигатель заточного круга 1HP
Производительность двигателя системы охлаждения, л/мин 55
Производительность бака системы охлаждения 110
Количество двигателей, шт 4
Суммарная мощность, кВт 3,5
Напряжение питающей сети 380V, 3Ph, 60Hz
Масса нетто/брутто , кг 895/950
Габаритные размеры, см 130*200*200
