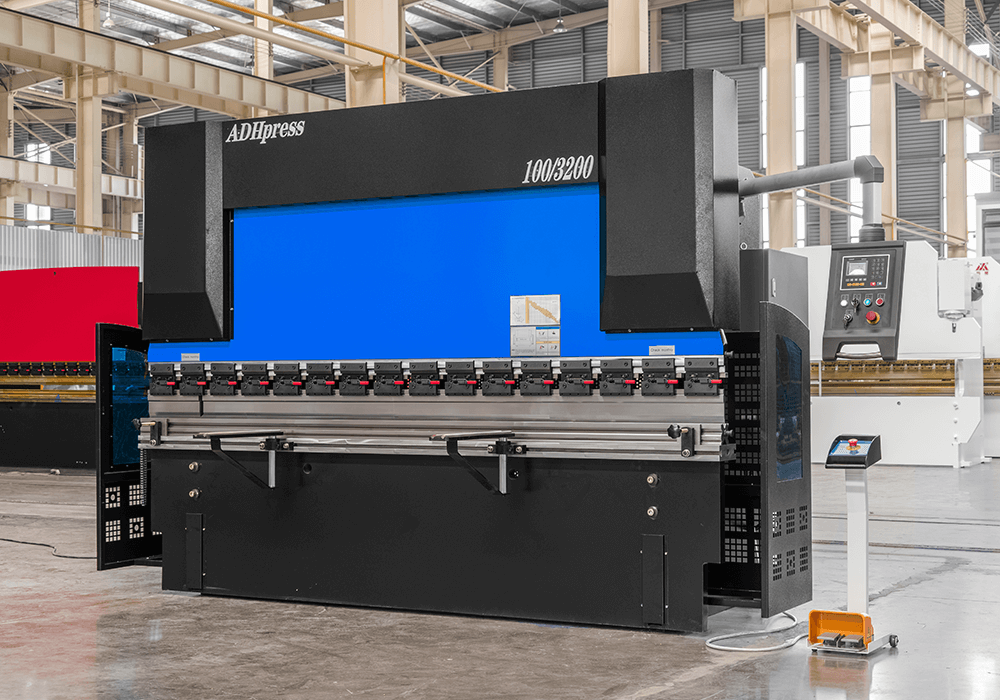

Гидравлический гибочный пресс WC67E 100-3200 ЧПУ Delem DA41S
Китай Основные характеристики
Усилие, т: 100
Максимальная толщина материала,мм: 4
Длина рабочего стола,мм: 3200
Ход пуассона,мм: 120
Система управления: ЧПУ ЧПУ Delem DA41S
Преимущества
- двухосевое управление ЧПУ Delem DA41S
- управление приводами по осям производится частотным преобразователем
- мощные гидроцилиндры и надежная гидравлическая система-Bosch Rexroth, Германия
Шеф-монтаж и пуско-наладка
Осуществляем запуск поставленного оборудования
Сервис
Собственный штат наладчиков
Гарантия
Выезд специалистов вовремя гарантийного периода
Лизинг
Приобретение оборудования в лизинг на выгодных условиях
Получить предложение
WhatsApp
Telegram Современный дизайн с высокой точностью и жесткостью, прессы разработаны и построены на базе единой цельносварной станины. Все ответственные присоединительные поверхности обработаны за один установ на горизонтальных фрезерно-расточных станках с ЧПУ, что дает высокую устойчивость к вибрациям и давлению.
Управление гидравлической синхронизацией и ЧПУ Delem DA41s обеспечивают точную повторяемость и простоту использования.
Интегрированная гидравлическая система (Bosch Rexroth, Германия).
Ось X и ось Y программируются контроллером и управляются серводвигателем для достижения точного позиционирования.
Усовершенствованная технология гидравлического управления с переменной частотой, обеспечивающая более стабильную и надежную работу.
Листогибочный пресс серии WC67E, оснащен стандартной одноосной системой заднего упора (ось X) и одноосной системой угла изгиба (ось Y), вы можете добавить функцию антипрогиба по оси V.
Стандартная комплектация:
- Система ЧПУ Delem DA41s
- Оси управления Y, X+V
- Механический антипрогиб
- Главный двигатель: Сименс
- Шарико-винтовая передача: Zeen
- Линейные направляющие гид: Schneeberger
- Консоли передней поддержки – 2шт.
- Педаль управления
- Передняя защита: боковое ограждение
- Задняя защита
- Инструменты: пуансон и матрица европейского типа
- Зажим инструмента: Quick Clamp
- Электрика: Schneider
- Задний упор: задний упор с двойной линейной направляющей
Особенности и преимущества
Яркий ЖК-дисплей
Контроль лазерной защиты
Контроль заднего упора
Программирование углов
Программирование инструмента
До 100 программ
До 25 изгибов на программу
Система управления DA-41s представляет собой комплексное решение для традиционных листогибочных прессов для 2 осей. Предлагая универсальное решение для управления осями для прессовой балки и заднего упора, а также гибкую конфигурацию ввода-вывода, основанную на современной электронике.
Механическая структура
Основная механическая конструкция листогибочного пресса состоит из рамы, стойки, цилиндра, рабочего стола, главного цилиндра и заднего упора. Основные компоненты проходят анализ методом конечных элементов и оптимизированное проектирование с помощью программного обеспечения 3D, чтобы полностью гарантировать конструктивную прочность и жесткость каждого компонента.

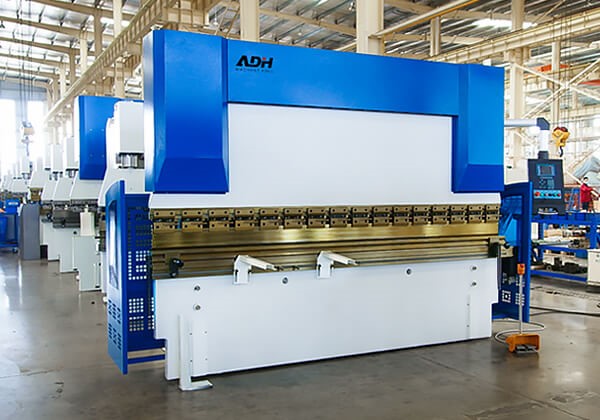

Станина
В основе каждого листогибочного пресса ADH лежит прочная моноблочная рама, изготовленная из высокопрочной стали. Это означает, что наши листогибочные прессы будут работать точно и надежно год за годом. Мы настолько уверены в своих рамах, что предлагаем 15-летнюю гарантию на наши стандартные машины.
Главный двигатель
Двигатель нашего гибочного пресса имеет всемирно известную марку "Siemens", которая не только имеет низкий уровень шума при работе станка, но и имеет более длительный срок службы
Задние упоры
Станок укомплектован направляющими и винт гайкой качения HIWIN (Тайвань), чтобы обеспечить перемещение по оси X с большей точностью, чем при использовании стержня. Задний упор перемещается с помощью зубчатого ремня и шестерни, которые управляются серводвигателем вместо шагового двигателя. Движение заднего упора вверх и вниз можно отрегулировать вручную.
Пуансон и матрица
Стандартный универсальный верхний пуансон и нижняя матрица V-образными канавками могут использоваться для гибки листового металла различной толщины. Дополнительные инструменты для листогибочного пресса могут быть выбраны в соответствии с вашим практическим использованием по чертежам и эскизам.
Технические характеристики
Основные характеристики
| Усилие, т | 100 |
| Длина рабочего стола,мм | 3200 |
| Расстояние между колоннами,мм | 2510 |
| Высота открытия макс.,мм | 380 |
| Ход пуансона,мм | 120 |
| Мощность двигателя,кВт | 7,5 |
| Габариты станка,мм | 3200x1600x2300 |
| Вес нетто,кг | 7000 |
Дополнительный раздел характеристик
| Антипрогиб с ручным управлением |
