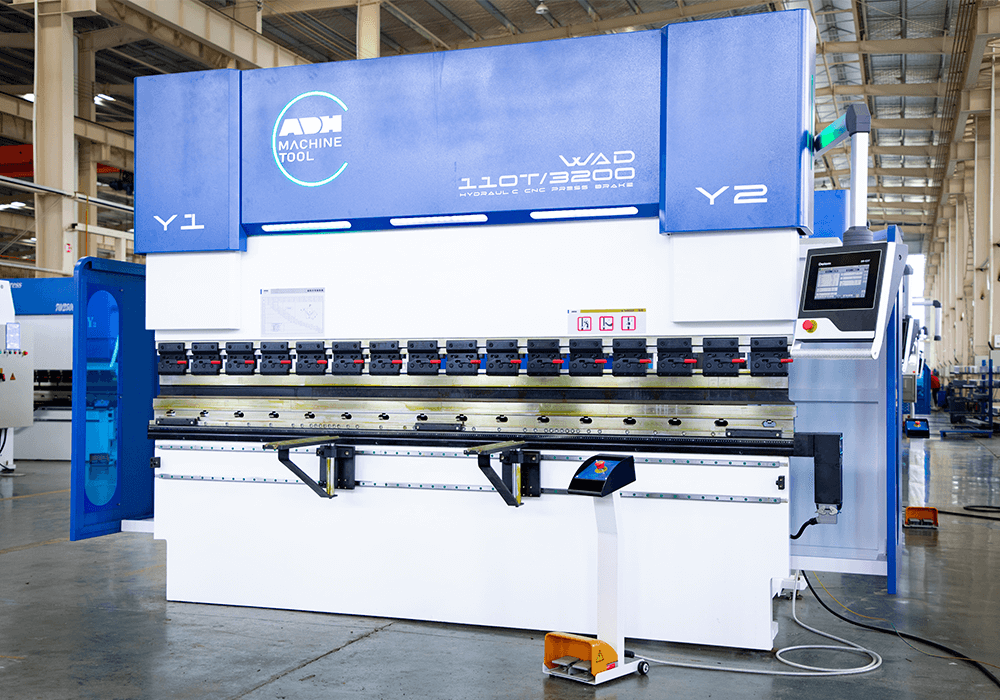

Листогиб гидравлический серии WAD-50T/70T/80Tx2500 ЧПУ Delem Da53T

Конструкция пресса гарантирует высокую точность гибки. Жесткая, моноблочная, стальная станина представляет собой сварную конструкцию целиком прошедшую термообработку в печи для снятия напряжений. После такой обработки листогиб намного дольше будет сохранять свою геометрию.

Далее станина подвергается дробеструйной обработки, удаляя ржавчину и обеспечивает антикоррозийную обработку.

Особенным преимуществом является фрезеровка станины на обрабатывающем центре с ЧПУ за один установ, что обеспечивает параллельность и вертикальность каждой монтажной поверхности.

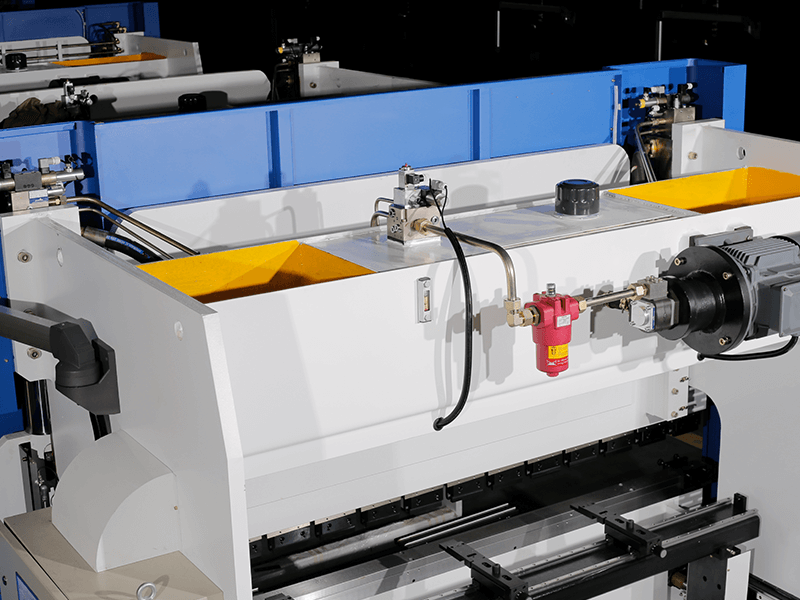

Станина состоит из двух боковых стоек и поперечной верхней балки, на которой установлены масляный бак и гидравлические компоненты.

Высокая точность (±0,01 мм) параллельности хода траверсы (синхронизация работы гидроцилиндров) автоматически контролируется системой ЧПУ по осям Y1, Y2 через пропорциональные гидравлические сервоклапана, причем контроль осуществляется непосредственно в процессе гибки.

Траверса и гидравлические цилиндры пресса изготовлены из нормализованной стали, а их рабочие поверхности подвергнуты высокоточной механической обработке.

Перемещение траверсы обеспечено по направляющим с антифрикционным покрытием рабочих поверхностей.

Электрогидравлическая сервосистема, полный цикл управления синхронизацией верхней балки.

Прецизионные линейные оптические датчики положения, расположенные вдоль направляющих траверсы, обеспечивают заданную точность позиционирования траверсы.

Оборудование с механической компенсацией выпуклости стола WILLA на рабочем столе и деформации.

Устройство компенсации на горловине, чтобы гарантировать глубину изгиба и точность.

Комплектующие гидравлического контура от ведущих европейских производителей.

Компактный электрошкаф с воздушным охлаждением.

Полное соответствие требованиям ЕС, маркировка CE.

4 оси: Y1, Y2, X и R;  Y1, Y2, X и Z;  Y1, Y2, X1 и X2

ЖК touch screen 10”, разрешение 1024х600

Управление Сервоприводом и АС-приводом

Автоматический расчет угла гибки

Автоматический расчет усилия гибки

Автоматический расчет последовательности гибки

2D программирование

Расчет развертки

Антипрогиб (бомбирование)

Библиотека инструментов: матрицы и пуансоны

12 INPUT / 12 OUTPUT  / 8 программируемых I/O

Таблица материалов

Offline программное обеспечение Profile-T Lite

1 порт VGA

1 порт RG-45  LAN

1 порт USB

Новое поколение серии DA-50T предлагает простейшее программирование ЧПУ на основе графического пользовательского интерфейса с сенсорным экраном Delem. DA-58T - это современное комплексное решение с графическим 2D-управлением для синхронизированных листогибочных прессов. Его 15-дюймовый цветной TFT-экран высокого разрешения с технологией мультисенсорного экрана промышленного уровня обеспечивает доступ к проверенному пользовательскому интерфейсу Delem. Он обеспечивает прямую навигацию между программированием продукта и фактическим производством. Функции расположены непосредственно там, где это необходимо, что обеспечивает оптимальную эргономику во всем заявление.

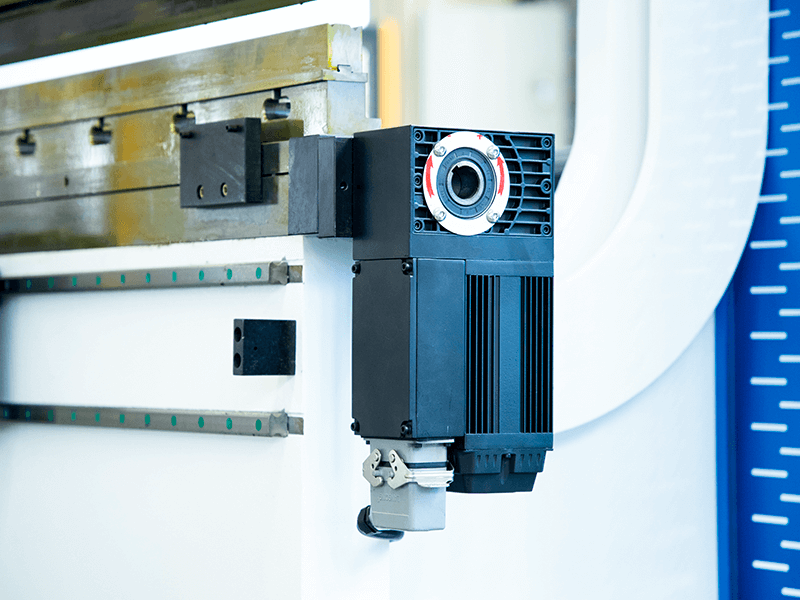

Ручное или ЧПУ бомбирование (опция) обеспечивает постоянный угол изгиба по всей длине станка.

Достигается за счет предварительной нагрузки на машину, чтобы компенсировать любой возможный прогиб под нагрузкой или компенсировать любой износ инструмента, так что под нагрузкой контактные поверхности параллельны друг другу.

В системах антипрогиба с ЧПУ управление листогибочным прессом предварительно запрограммировано с характеристиками станка.

Данные о прогибе при ручном антипрогибе можно легко разработать простую таблицу или диаграмму для каждого параметра

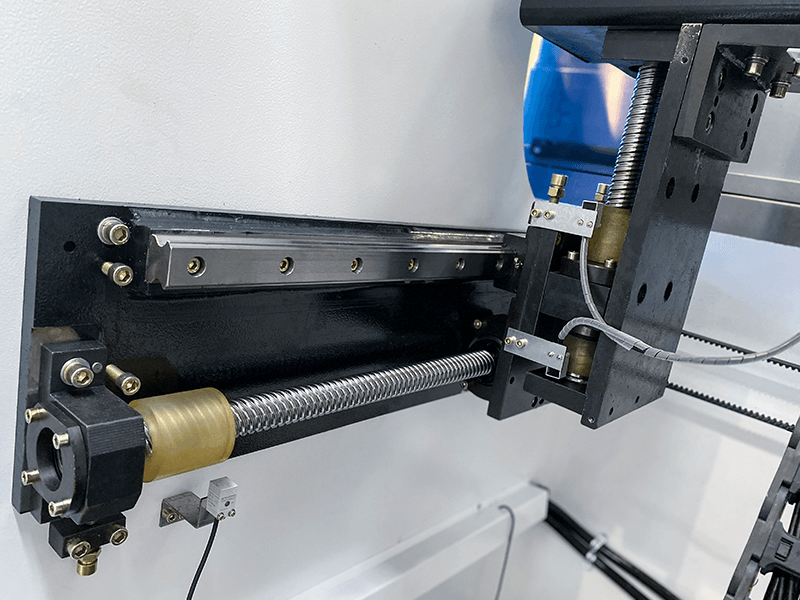

Мы используем ШВП производителя HIWIN, PMI (Тайвань) и линейную направляющую, чтобы обеспечить более точное перемещение оси X, чем при использовании стержня. Задний упор перемещается с помощью зубчатого ремня и зубчатого колеса, который управляется серводвигателем вместо шагового двигателя. Высота заднего пальца может быть отрегулирована вручную. Всего есть три пальцевых упора для улучшенного позиционирования.

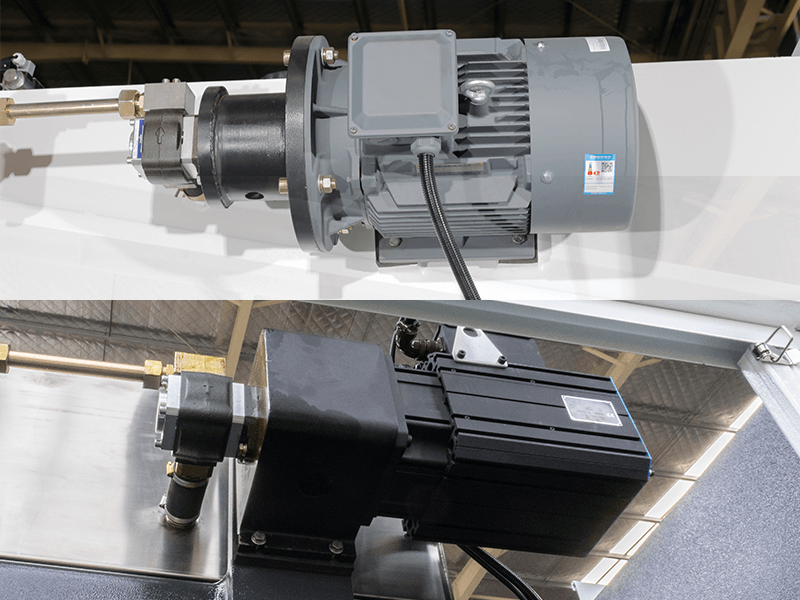

Двигатель нашего гибочного пресса имеет всемирно известную марку "ESTUN", которая не только имеет низкий уровень шума при работе станка, но и имеет более длительный срок службы.

По сравнению с традиционными шаговыми двигателями, преимущества использования серводвигателей включают: повышение точности до ± 0,01 мм, снижение шума до 25 децибел, снижение энергопотребления на 60%, потребление гидравлического масла на 70% и повышение эффективности на 30%.

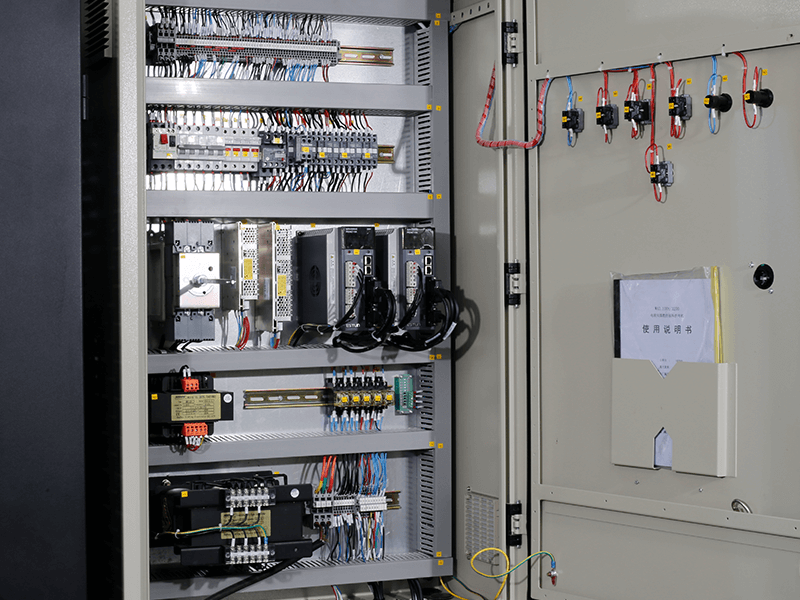

Наш гибочный пресс укомплектован электрическими компонентами Schneider (Франция). Высококачественные электрические детали могут обеспечить высокую производительность машины, даже если электричество нестабильно, так же клиенты могут легко получить замену в любой точке мира.

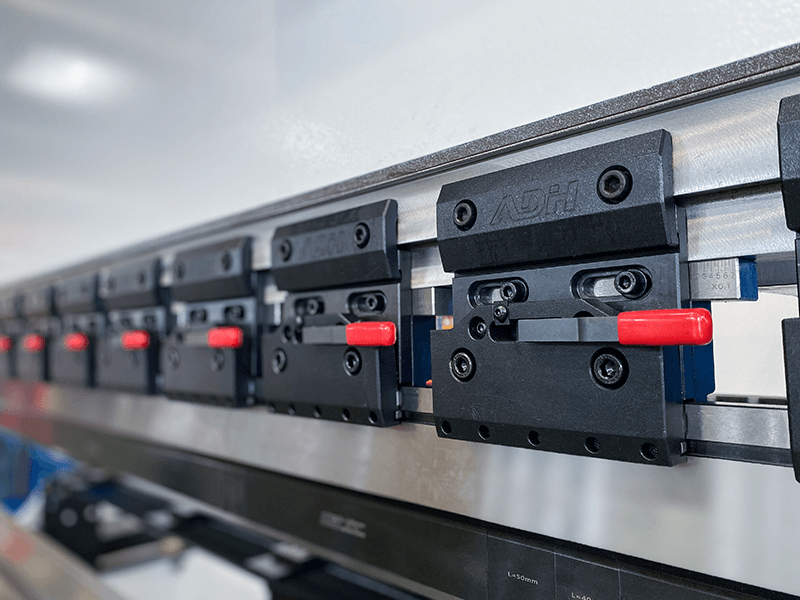

Стандартный быстроразъемный зажим поможет вам заменить верхний пуансон в очень короткие сроки. Удобный и экономящий время.

Быстрая промежуточная загрузка и разгрузочная функция для повышения эффективности работы.
