Гидравлический листогибочный пресс MVD INAN A SERIES

Гидравлический листогибочный пресс MVD INAN A SERIES
Гидравлический листогибочный пресс MVD INAN A SERIES
Гидравлический листогибочный пресс MVD INAN A SERIES
Гидравлический листогибочный пресс MVD INAN A SERIES
Гидравлический листогибочный пресс MVD INAN A SERIES
Гидравлический листогибочный пресс MVD INAN A SERIES
Гидравлический листогибочный пресс MVD INAN A SERIES
Гидравлический листогибочный пресс MVD INAN A SERIES
Гидравлический листогибочный пресс MVD INAN A SERIES
Гидравлический листогибочный пресс MVD INAN A SERIES
Турция
Основные характеристики

Усилие гиба, тонн: 60

Длина гиба, мм: 2100

Расстояние между колоннами, мм: 1600

Связь с ведущим специалистом
+375 (29) 624 07 29 +375 (17) 374 65 01
Шеф-монтаж и пуско-наладка
Шеф-монтаж и пуско-наладка
Осуществляем запуск поставленного оборудования
Сервис
Сервис
Собственный штат наладчиков
Гарантия
Гарантия
Выезд специалистов вовремя гарантийного периода
Лизинг
Лизинг
Приобретение оборудования в лизинг на выгодных условиях
Получить предложение
Описание товара
Технические характеристики
Гидравлический листогибочный пресс MVD INAN A SERIES

iBend – гидравлический листогибочный пресс.

Гидравлические листогибочные прессы MVD; iBend-Hydraulic листогибочные пресса разделены на 4 основные серии: A, B, C и D. Основное различие между этими сериями заключается в угле хода и глубине горловины. Соответственно, серия A имеет ход 210 мм и глубину горловины 410 мм.

Серия прессов MVD inan iBend серии A - это простая и надежная серия листогибочных прессов предназначенная для гибки листовой стали.

Данная серия станков является самой экономичной и простой. Этапы производства оборудования не отличаются от более дорогих серий, например, серии B, C или D. Возможность установки осей: Y1, Y2, X + R.

Гидравлический листогибочный пресс MVD INAN A SERIES

Задний упорный палец - 2 шт. - Прямой, 3 шага H1: 10 мм, H2: 20 мм, H3: 30 мм.

Гидравлический листогибочный пресс MVD INAN A SERIES

Специальная узкая нижняя плита MVD (европейский тип)

Предлагается со специальной нижней плитой, 70 мм или 90 мм в зависимости от тоннажа.

Т-образный канал можно открыть в зависимости от используемых инструментов.

Гидравлический листогибочный пресс MVD INAN A SERIES

Стандартный пуансон ES 1260 (H: 67, 85°, R: 0,8) Eurostamp ES 1260 Punch Tool

Высота инструмента H: 67 мм.

Угол инструмента (°): 85 °.

Радиус R: 0,8 мм.

Материал: C45.

Макс. Т/м: 100 т/м.

Тип инструмента: Amada.

Гидравлический листогибочный пресс MVD INAN A SERIES

Стандартная матрица ES 2067 (60x60 мм, 4 канала V = 16-22-35-50 мм, 85°, H:60) Eurostamp ES 2067 Die Tool 4 V

Высота инструмента H: 60 мм.

Угол инструмента (°): 85 °.

V-образный канал: 16-22-35-50 мм.

Материал: C45.

Макс. Т/м: 80 т/м.

Тип инструмента: Amada.

Гидравлический листогибочный пресс MVD INAN A SERIES

Открытая кабина серии А MVD Premium

Листогибочный станок будет виден в рабочей зоне - эргономичный дизайн обеспечивает удобство для оператора.

Гидравлический листогибочный пресс MVD INAN A SERIES

Одинарная педаль (нажатие) - P2

С помощью специально разработанной одинарной педали-переключателя оператор направляет движение верхнего стола ногой вниз.

Гидравлический листогибочный пресс MVD INAN A SERIES

2 шт. Стандартные раздвижные передние опорные рычаги типа B - 2 шт.

Регулировка по высоте.

Измерения можно производить с помощью шкалы.

Поддерживает оператора в процессе гибки.

Гидравлический листогибочный пресс MVD INAN A SERIES

Антпрогиб с ЧПУ №1 (двигатель G.E.C)

Рамы станков имеют тенденцию изгибаться во время работы. В результате угол изгиба не является постоянным по всей длине. Wila разработала очень продвинутое решение этой распространенной проблемы. Это возможно благодаря горизонтальному скольжению нижнего клина и верхнего клина, так называемому увенчанию, против растяжения и деформации. Этот процесс осуществляется путем автоматической передачи количества коэффициентов выпуклости, рассчитанных двигателями GEC и блоком управления ЧПУ, на клинья. По сравнению с ручным вензелем, моторизованный венчик не требует от оператора ручного поворота рычага венца. Ускоряет процесс гибки. Можно производить более точные продукты.

Гидравлический листогибочный пресс MVD INAN A SERIES

ESA S630, (3–4 оси управление) — 10-дюймовый сенсорный 2D-графический дисплей

  • Автоматическая последовательность изгиба и расчет проверки на столкновение
  • Расчет коррекции угла (антипрогиб)
  • Измерение и коррекция угла
  • Слот для флэш-диска
  • Оптоволоконный интерфейс
  • 2D-чертеж
  • 2 порта USB
  • Автономное программное обеспечение
Гидравлический листогибочный пресс MVD INAN A SERIES

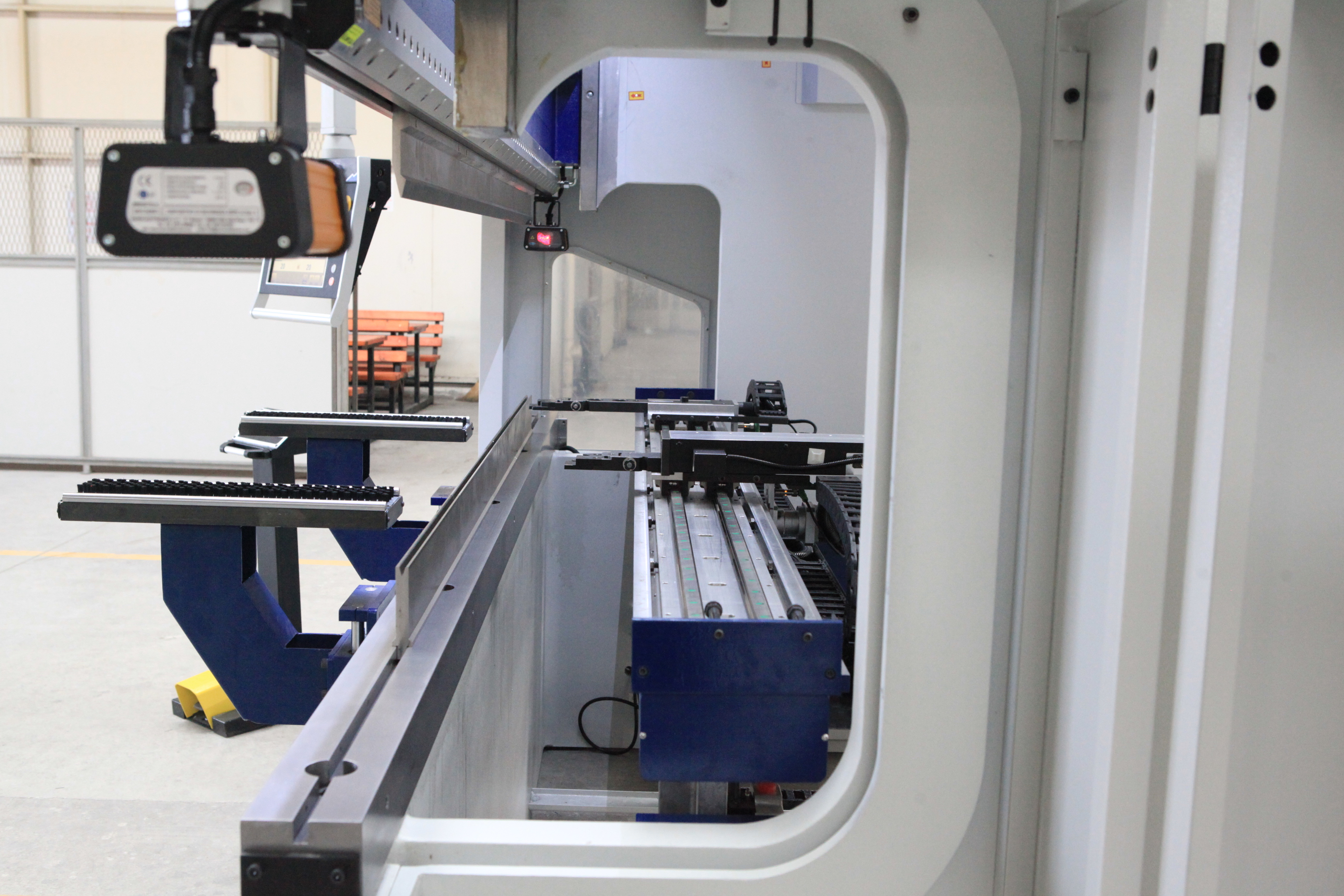

iBend - Задний упор MVD (X+R+Z1+Z2)

Моторизованный с сервоприводом -, автоматическое перемещение по осям X, R и Z1-Z2.

Задний упор Расстояние по оси X: 750 мм - Скорость: 250 мм/с - Точность: +/- 0,05 мм.

Задний упорный палец R - Максимальное расстояние по высоте оси R: 250 мм - Скорость: 100 мм/с - Точность: +/- 0,05 мм.

Задний упорный палец может перемещаться влево и вправо автоматически с помощью серводвигателя.

Скорость осей Z1 и Z2: 450 мм/с - Точность: +/- 0,20 мм.

Прочная стальная конструкция корпуса - Закаленный вал шарико-винтовой передачи и закаленные линейные направляющие - Дополнительно: расстояние по оси X может быть увеличено до 1000 мм.

Гидравлический листогибочный пресс MVD INAN A SERIES

AKAS (FPSC) передние лазеры безопасности + задние световые лучи

Лазерная система безопасности гибочного пресса AKAS® FPSC.

Характеристики:

Это система защиты пальцев для лазерных оптических передних щитков, листогибочных прессов, установленных рядом с верхним столом, на уровне верхних пресс-форм.

Предотвращает защемление оператора между пуансоном и инструментом для обработки материала/матрицы во время работы.

Оптимальная эффективность благодаря максимально быстрому обнаружению и минимальному ответу.

Макс. рабочее расстояние: 4,3 м.

Комплектация

Гидравлический листогибочный пресс MVD INAN A SERIES

Комплектация станка:

Описание

iBend – гидравлический листогиб с ЧПУ  A60-2100

(Y1, Y2, X) | 3-осей ЧПУ ESA S630

Глубина горловины (зев) 410 mm

Высота открытия 415 mm

Ход траверсы 210 mm

Длинна гиба: 2100 mm

Расстояние между колоннами: 21600 mm

MVD X-ось заднего упора, ход оси  X = 750 мм

2 шт. Задний упорный палец, прямой, 3-ступенчатый

Ручной зажим европейского типа Promecam верхний держатель инструмента E7

Специальная узкая нижняя плита MVD (европейский тип)

Стандартный пуансон ES 1260 (H: 67, 85°, R: 0.8)

Стандартная матрица ES 2067 (60x60 mm, 4 channels V = 16-22-35-50 mm, 85°, H:60)

A-серия ограждение станка

Педаль (Press) - P2

Оптические линейки

LED подсветка станины

Электрические компоненты: Schneider 400V/ 50 Hz

Гидравлика: Hoerbiger (HAWE) Blok

Электрошкаф: VDE

Помпа: Eckerle

2 шт. Стандартные раздвижные передние опорные рычаги с регулировкой по высоте

ЧПУ ESA S630, 10-дюймовый сенсорный экран, 2D-графика

iBend - Задний упор MVD (X+R) X=75мм, R=250мм – сервопривод                                                             (доп. опция)

Антипрогиб с ЧПУ (двигатель G.E.C)                                                                                                              (доп. опция)

Гидравлический листогибочный пресс MVD INAN A SERIES

Первые шаги в производстве оборудования компанией MVD Inan уходят в 1950 год. После нескольких лет работы и производства станков компания в 1971 году выпускает свой первый перфорационный пресс. Продолжая производить оборудование, компания берет направление на проектирование и изготовление гидравлических гибочных прессов и гильотинных ножниц и в 1981 году компания переезжает на новое производство, где имея больше пространства и дополнительные инвестиции от государства, они добавляют в линейку станков 3-х валковые гибочные станки и расширяют линейку гибочных прессов. Основным направлением компании на то время были гибочные прессы, гильотинные ножницы и вальцы.

В 2001 году в компанию обратился клиент с задачей изготавливать опорные 8-ми угольные сварные столбы, после чего MVD Inan проектирует свой первый тандемный гидравлический гибочный пресс. После удачного запуска линейки тандемного оборудования компания переходит к разработке и производству револьверного перфорационного пресса, а также ряда других направлений (станки плазменной и лазерной резки, просечно-вытяжных прессов)

Подход к производству

Компания MVD Inan – ориентируется на постоянное качество своего оборудования. В производстве гибочных прессов, гильотинных ножниц, станков плазменной резки, лазерной резки и координатно-пробивных прессов используются только качественные Европейские и Турецкие комплектующие от известных брендов, таких как: Bosch Rexroth, Hoerbiger, Cybelec, Delem, Elgo, Telemechanique, Siemens, Heidenhein, Givi Misure, Wila, Wilson, Unimec. Проектирование станков производится на программном обеспечении, которое позволяет рассчитать максимальную точность и прочность оборудование. Производство деталей для станков осуществляет на промышленных колонных обрабатывающих центрах.

Технические характеристики

Основные характеристики
Усилие гиба, тонн 60
Длина гиба, мм 2100
Расстояние между колоннами, мм 1600
Ход траверсы, мм 210
Высота открытия, мм 465
Глубина зева, мм 410
Высота стола, мм 870
Скорость опускания, мм/с 160
Скорость возврата, мм/с 135
Скорость прессования, мм/с 10
Гидравлический бак, л 170
Габариты станка, мм 3660x2175x2820
Вес, кг 4350
Главный двигатель, кВт 5,5
Задний упор X-ось ход 750 мм - Скорость, мм/с 150
Задний упор R-ось ход 250 мм - Скорость, мм/с 250
