Гидравлический листогибочный пресс MVD INAN B100-2600

Серия прессов MVD inan iBend серии B - самая популярная серия листогибочных прессов предназначенных для гибки листовой стали.

Данная серия станков является оптимальной для стандартного производства, т.к. сочетает в себе функциональность промышленного оборудования и мощные функции опциональных дополнений. Станок возможно дооснастить до 8-и осей управления Y1+Y2,X1,X2,R1,R2,Z1,Z2.

Отличительные особенности станков MVD inan.

Комплектация:

• Оси станка Y1, Y2, X1,X2,R1,R2,Z1,Z2 | 8-осей ЧПУ
• Антипрогиб с ЧПУ
• ЧПУ ESA S660W
• Раскрытие траверсы - 260 мм
• Зев в станине - 410 мм
• Усиленные подвижные передние направляющие
• Оптические линейки GIVI Misure
• Ручной быстросъемный пуансонодержатель типа Promecam
• Стандартный пуансон (H: 67, 85°, R:08) и матрица (60x60 mm, 4 ручья: V=16-22-35-50 mm, 85°, H:60)
• LED подсветка на корпусе

ESA S 660W (3-8 осей)

• 19-дюймовый сенсорный 3D-графический дисплей высокого разрешения с соотношением сторон 4:3
• 2,5-дюймовый жесткий диск емкостью 20 ГБ или более
• Оптоволоконный интерфейс
• 3D чертежи
• Автоматическая последовательность изгиба и расчет проверки на столкновение
• Управление инструментом
• Измерение угла и коррекция
• Удаленный доступ
• Операционная система Windows7

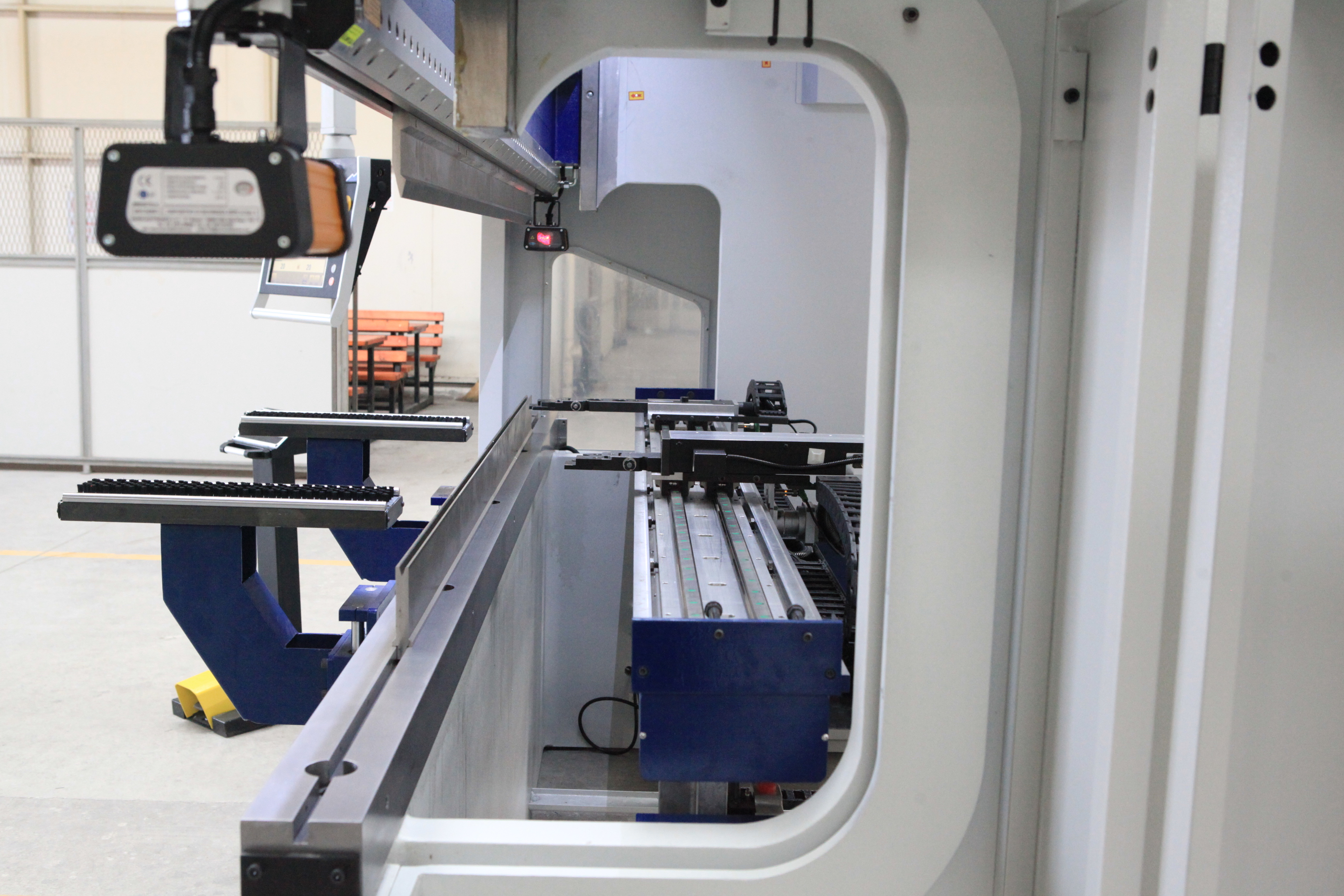

iBend - задний упор MVD (X1+X2+R1+R2+Z1+Z2 ATFL)

- Сервопривод

- автоматическое перемещение X1, X2, R1, R2, Z1, Z2 (ATFL)

- Задний упор X-ось расстояние X: 750 мм

- Скорость: 250 мм/с

- Точность: +/- 0,05 мм

- Перемещение оси R- 250 мм

- Скорость: 100 мм/с

- Точность: +/- 0,05 мм

- Пальцы заднего упора могут автоматически перемещаться влево и вправо с помощью серводвигателя. Скорость осей Z1 и Z2: 450 мм/с.

- Точность: +/- 0,20 мм

- Прочная стальная конструкция корпуса

- Закаленный вал шарико-винтовой передачи и закаленные линейные направляющие

- Опционально: расстояние по оси X может быть увеличено до 1000 мм

Антипрогиб с ЧПУ (клиньями Wila и двигателем G.E.C)

Рамы листогибочных прессов имеют тенденцию изгибаться во время работы. В результате угол изгиба не является постоянным по всей длине. Wila разработала очень продвинутое решение этой распространенной проблемы. Это возможно за счет горизонтального скольжения нижнего клина и верхнего клина, называемого венценосным, против растяжения и деформации. Этот процесс осуществляется путем автоматической передачи количества коэффициентов выпуклости, рассчитанных двигателями GEC и блоком управления ЧПУ, на клинья. По сравнению с ручным антипрогибом, моторизованный не требует от оператора ручного поворота рычага венца. Быстрее. Можно производить более точные продукты. Срок службы машины увеличивается.

Быстрозажимной механизм европейского типа Promecam

Держатель пуансона.

Обеспечивает легкую смену инструмента.

Практично.

Обеспечивает экономию времени.

Надежный и защищенный от падения инструмента.

Стандартные раздвижные передние опорные рычаги типа B - 2 шт.

Регулируемые по высоте.

Измерения можно производить с помощью шкалы.

Поддерживают оператора в процессе гибки.

Специальная узкая нижняя плита MVD (европейского типа)

Предлагается со специальной нижней плитой, 70 мм или 90 мм в зависимости от тоннажа.

Т-образный канал можно открыть в зависимости от используемых инструментов.

Стандартный пуансон ES 1260 (H: 67, 85°, R: 0,8) Eurostamp ES 1260 Punch Tool

Высота инструмента H: 67 мм.

Угол инструмента (°): 85 °.

Радиус R: 0,8 мм.

Материал: C45.

Макс. Т/м: 100 т/м.

Тип инструмента: Amada.

Стандартная матрица ES 2067 (60x60 мм, 4 канала V = 16-22-35-50 мм, 85°, H:60) Eurostamp ES 2067 Die Tool 4 V

Высота инструмента H: 60 мм.

Угол инструмента (°): 85 °.

V-образный канал: 16-22-35-50 мм.

Материал: C45.

Макс. Т/м: 80 т/м.

Тип инструмента: Amada.

Открытая кабина серии B MVD

Открытая кабина премиум-класса с черным плексигласом.

Гибочный пресс будет виден в рабочей зоне.

Это поможет вашим клиентам продемонстрировать профессиональное отношение.

Эргономичный дизайн обеспечивает удобство для оператора.

Одиночная педаль  - P2-

С помощью специально разработанной одинарной педали переключения, оператор направляет движение верхнего стола ногой вниз.

История завода

Первые шаги в производстве оборудования компанией MVD Inan уходят в 1950 год. После нескольких лет работы и производства станков компания в 1971 году выпускает свой первый перфорационный пресс. Продолжая производить оборудование, компания берет направление на проектирование и изготовление гидравлических гибочных прессов и гильотинных ножниц и в 1981 году компания переезжает на новое производство, где имея больше пространства и дополнительные инвестиции от государства, они добавляют в линейку станков 3-х валковые гибочные станки и расширяют линейку гибочных прессов. Основным направлением компании на то время были гибочные прессы, гильотинные ножницы и вальцы.

В 2001 году в компанию обратился клиент с задачей изготавливать опорные 8-ми угольные сварные столбы, после чего MVD Inan проектирует свой первый тандемный гидравлический гибочный пресс. После удачного запуска линейки тандемного оборудования компания переходит к разработке и производству револьверного перфорационного пресса, а также ряда других направлений (станки плазменной и лазерной резки, просечно-вытяжных прессов)

Подход к производству

Компания MVD Inan – ориентируется на постоянное качество своего оборудования. В производстве гибочных прессов, гильотинных ножниц, станков плазменной резки, лазерной резки и координатно-пробивных прессов используются только качественные Европейские и Турецкие комплектующие от известных брендов, таких как: Bosch Rexroth, Hoerbiger, Cybelec, Delem, Elgo, Telemechanique, Siemens, Heidenhein, Givi Misure, Wila, Wilson, Unimec. Проектирование станков производится на программном обеспечении, которое позволяет рассчитать максимальную точность и прочность оборудование. Производство деталей для станков осуществляет на промышленных колонных обрабатывающих центрах.
