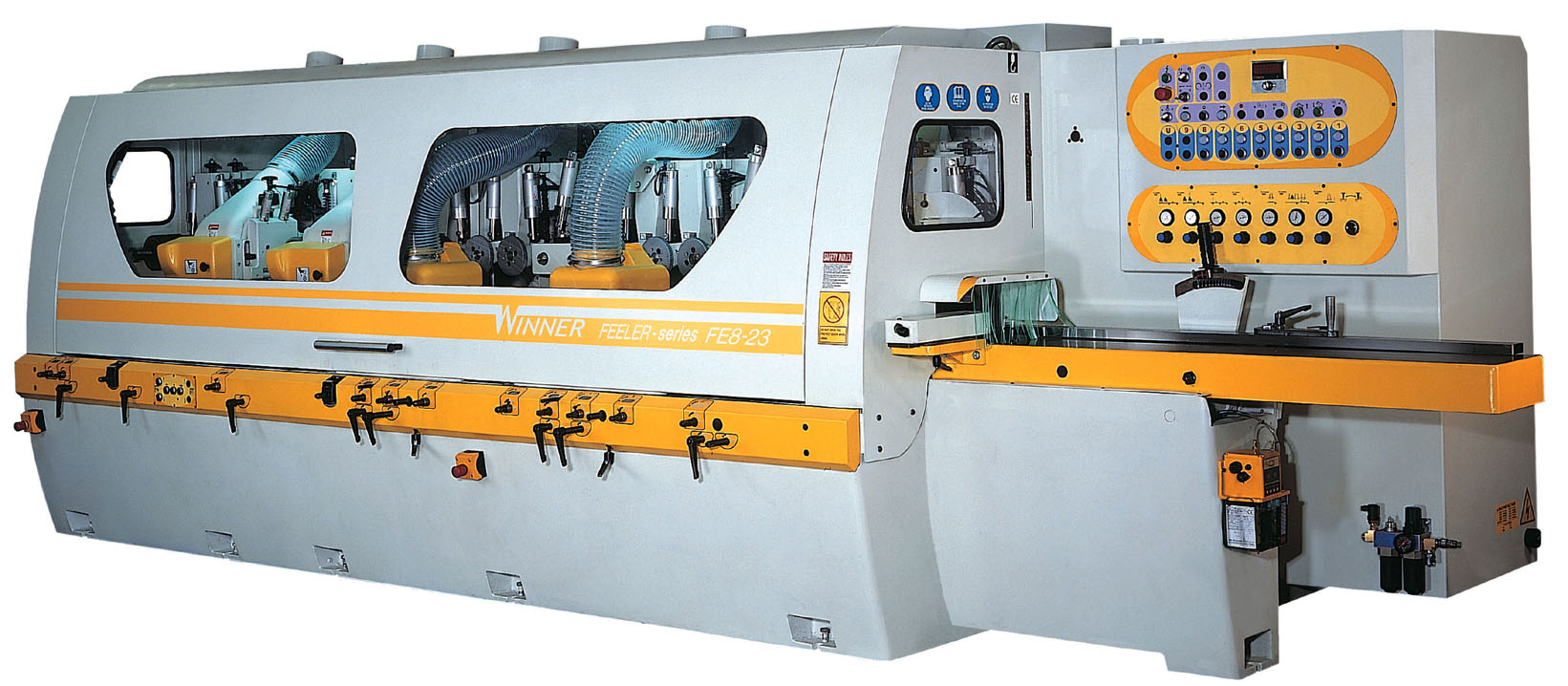

Четырехсторонний станок FE 7-23S

Тайвань

Основные характеристики

Количество шпинделей, шт.: 7

Максимальная–минимальная обрабатываемая ширина, мм: 230 - 18

Максимальная-минимальная обрабатываемая толщина, мм: 230 - 6

Блок дисковых пил на 7 шпинделе:

Преимущества

Двухметровый стол на входе покрытый хромом
Цельнолитая чугунная станина

Связь с ведущим специалистом

+375 (29) 669 93 68 +375 (17) 358 75 66

Шеф-монтаж и пуско-наладка

Осуществляем запуск поставленного оборудования

Сервис

Собственный штат наладчиков

Гарантия

Выезд специалистов вовремя гарантийного периода

Лизинг

Приобретение оборудования в лизинг на выгодных условиях

Получить предложение

Описание товара

Технические характеристики

Распечатать

Назначение:

Основное назначение - производство погонажных изделий с максимальной скоростью до 60 м/мин. Возможное применение:

- профилирование клееного стенового бруса сечением 230х230 мм;

- раскрой доски на ламели для склеивания щита на пиленую фугу;

- профилирование оконного бруса;

- производство паркета.

Отличительные характеристики

Точная настройка прижимной пластины с помощью механической цифровой шкалы.
Устройство подачи короткого материала позволяет обрабатывать детали минимальной длины 240 мм, опционально до 200 мм.
Приводные подающие ролики обеспечивают плавность входа при подаче.
Дополнительный поднимающийся подающий ролик обеспечивает дополнительную плавность при подаче коротких деталей.
Усиленный редуктор обеспечивает мощную и точную подачу материала.
Прецизионный шпиндель обеспечивает максимальную стабильность резания и постоянную точность.
Боковые прижимные ролики на втором шпинделе облегчают подачу коротких и узких деталей.
Цельнолитая станина, подвергнутая специальной термообработке обеспечивает максимальную стабильность и жесткость.

* CE сертификация

Блок дисковых пил на 7м шпинделе, включает:

- возможность установки дисковых пил максимально диаметром до 305 мм.

- специальная вставка для рабочего стола и верхний прижим.

- увеличенная мощность двигателя до 18,75 кВт.

- когтевая защита от обратного выброса заготовки.

Контрольная панель

Произведена немецкой компанией moeller electric позволяет удобно и точно осуществлять управление четырехсторонним станком.

Устройство быстрой настройки

Разработано для быстрой и точной настройки станка, что позволяет осуществлять перенастройку станка с размера на размер без простоев с максимальной точностью.

Специальный ролик под каждым верхним шпинделем

Для обеспечения плавности подачи заготовки при работе, что повышает качество продукции и снижает износ режущего инструмента.

Плавная регулировка скорости подачи

Позволяет оператору оперативно без открытия кожуха осуществлять регулировку скорости подачи в зависимости от поставленных целей.

Механизм подачи

В сочетании с оптимальным прижимом с помощью прижимных пневматических рябух позволяет работать с заготовками длиной 240 мм (опция 200 мм).

Боковой пневматический прижим

Рекомендуется при работе с заготовками малых сечений, а также с заготовками небольших длин, в частности при производстве паркета.

Универсальный шпиндель

Позволяет обрабатывать заготовку с любой стороны с возможностью поворота шпиндельной головки на 360⁰.

Пневматическая система прижимов

Три независимых пневматических контроллера управляющие прижимом протягивающих рябух.

Цельнолитая чугунная станина

Обеспечивает максимальную стабильность и жесткость и полностью устраняет возможность возникновения вибрации.

Мощные двигатели

Повышенной надежности приводят каждый шпиндель станка и позволяют работать с сырой древесиной.

Высокоточные шпинделя

Позволяют достигать безупречного качества строгания до 0,1 мм. Биение шпинделя не превышает 0,001 мм.

Цифровое позиционирование шпинделей

Позволяет быстро осуществлять настройку положения шпинделя в горизонтальной и вертикальной плоскостях.

Защитные крышки

Выполнены из толстой чугунной пластины, легко открываются, повышают безопасность станка и снижают рабочие шумы.

Автоматический подающий механизм

Специальный механизм для автоматической подачи пакета заготовок, что позволяет сократить объем ручного труда и увеличить производительность.

Технические характеристики

Основные характеристики

Количество шпинделей, шт.	7
Максимальная–минимальная обрабатываемая ширина, мм	230 - 18 (опция 260/320)
Максимальная-минимальная обрабатываемая толщина, мм	230 - 6
Минимальная рабочая длина, мм	240
Мощность на 1м, 2м шпинделях, кВт	7,5
Мощность на 3м, 4м, 5м, 6м шпинделях, кВт	7,5
Двигатель подачи, кВт	5,5
Двигатель перемещения вверх/вниз, кВт	0,75
Диаметр шпинделя, мм	40 (опция 50)
Частота вращения ножевой головки при 50 Гц, об/мин	6200
Скорость подачи, м/мин	7-36 (опция 40/60)
Диаметр ножевой головки на нижнем шпинделе, мм	100-180
Диаметр ножевой головки на правом шпинделе, мм	110-250
Диаметр ножевой головки на левом шпинделе, мм	110-250
Диаметр ножевой головки на верхнем шпинделе, мм	110-250
Диаметр ножевой головки на втором нижнем шпинделе, мм	110-250
Максимальный диаметр дисковых пил на 7м шпинделе, мм	305
Мощность двигателяна 7м шпинделе, кВт	18,75
Перемещение вертикальных шпинделей, мм	80
Максимальное перемещение горизонтальных шпинделей, мм	35
Давление для пневмосистемы, атм	6
Диаметр отвода отходов, мм	140
Масса станка, кг	7000
