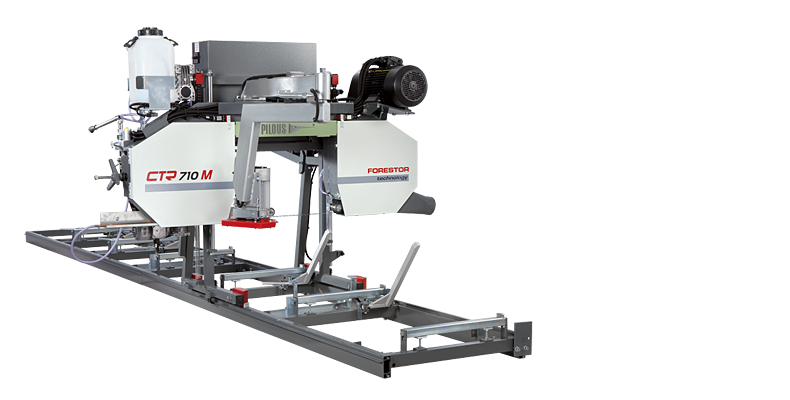

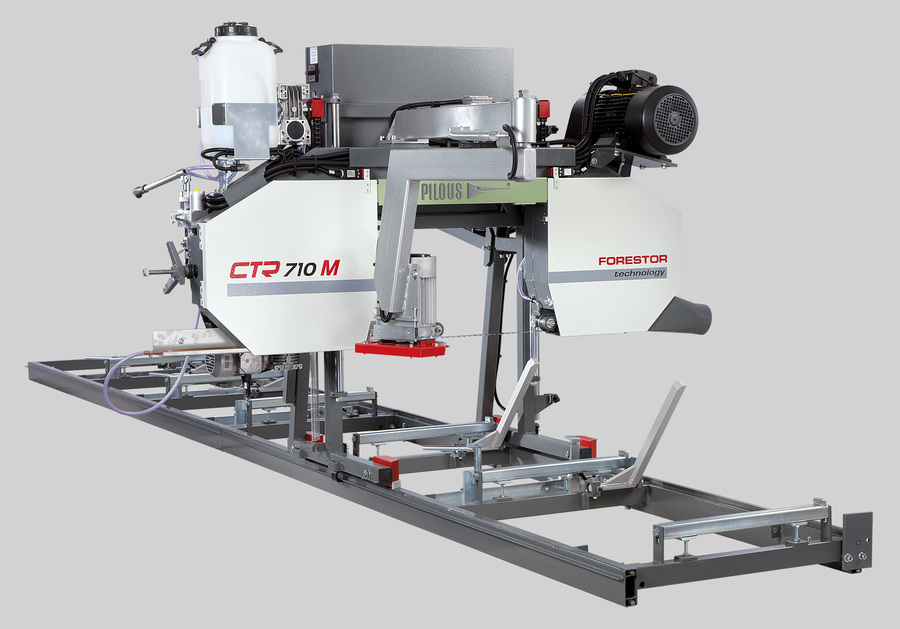

Ленточнопильный станок CTR 710 M

• Перемещение пильной рамы – осуществляется вручную.
• Установка высоты рамы – с помощью двигателя.

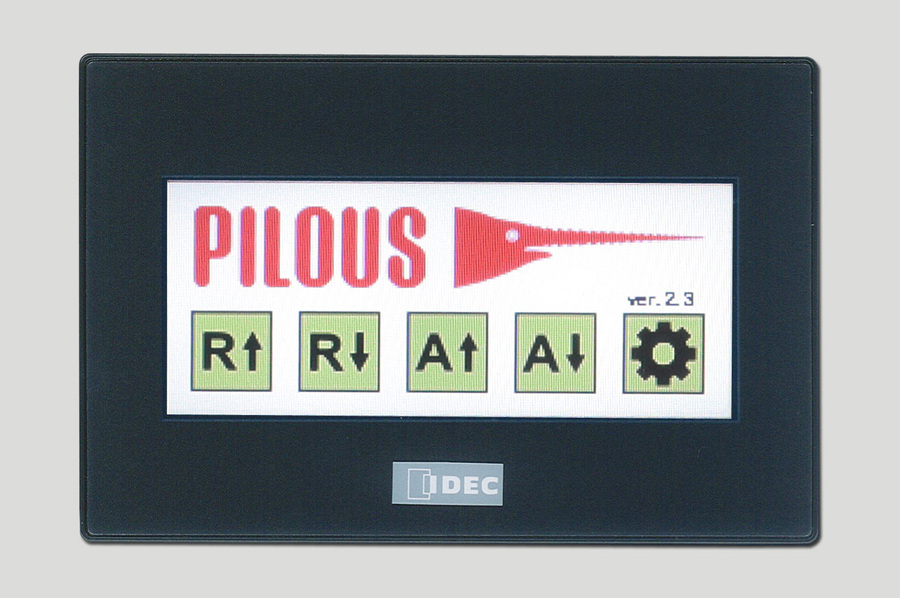

• Панель управления – находится на подвижной раме.
• Манипуляции с бревном – осуществляются вручную.

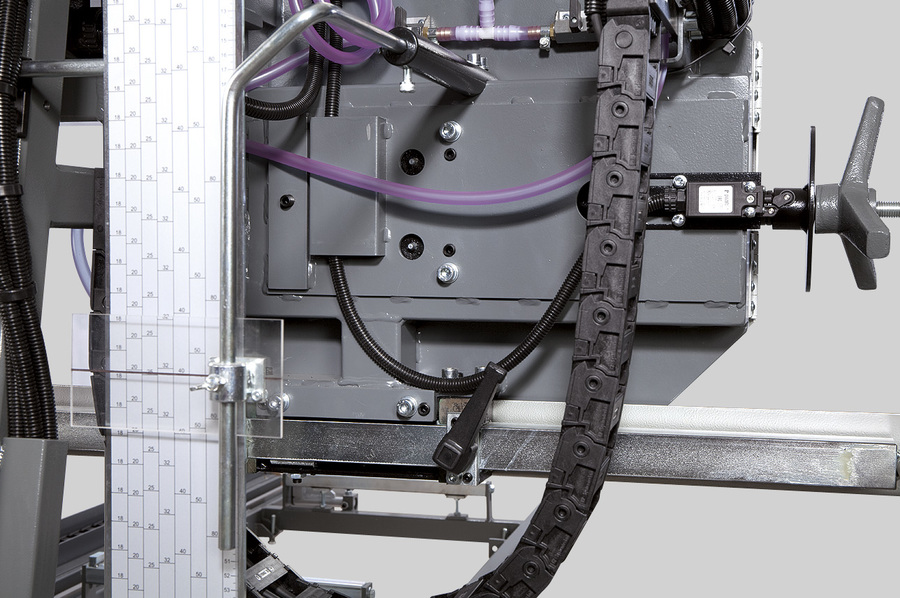

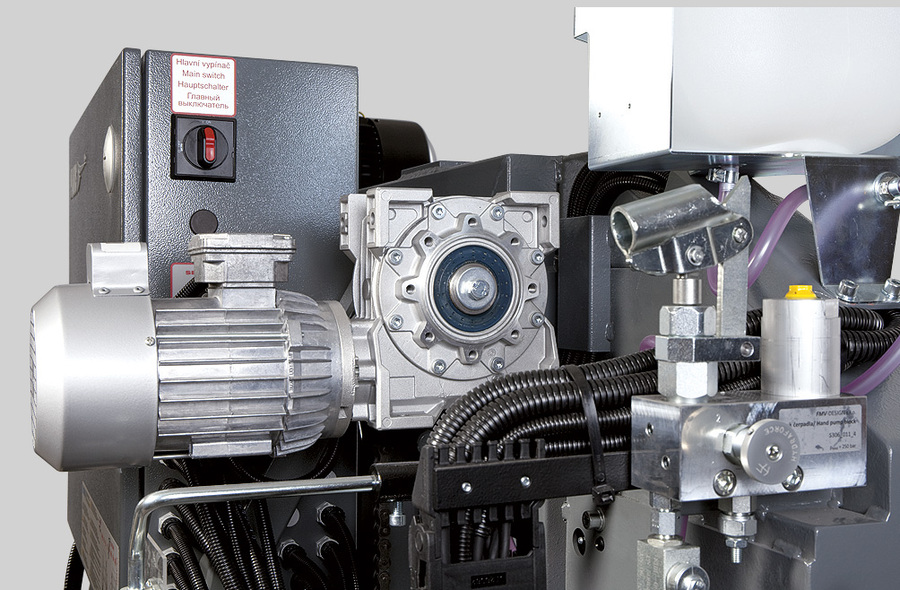

Маленький, но действительно профессиональный во всех аспектах ленточнопильный станок. Его основные элементы, такие как колеса, конструкция пильной рамы, двигатель, система подачи, и т.д, полностью совпадают с деталями серии CTR 800 или мощных CTR 950 Hydraulik и CTR 1000 H/40. Легко осуществляется ручная подача материала. Установка высоты рамы ленточной пилы осуществляется с помощью двигателя. В этой модели панель управления расположена на пильной раме. Таким образом, она перемещается вместе с оператором, облегчая контроль за процессом распила. Массивная пильная рама перемещается вверх и вниз на регулируемых стойках с твердосплавным покрытием, что обеспечивает абсолютную точность перемещения пильной рамы и почти неограниченный срок службы, если станок регулярно смазывают. Вертикальное перемещение пильной рамы обеспечивается двусторонним синхронным транспортером, приведенным в действие электрическим двигателем с червячным редуктором. Перемещение, контролируемое панелью управления, имеет 2 скоростных режима: быстрая подача и медленная подача для точного перемещения на нужную позицию. Эта система всегда может быть дополнительно оснащена электронным измерительным оборудованием, которое автоматически перемещает раму в указанную позицию.

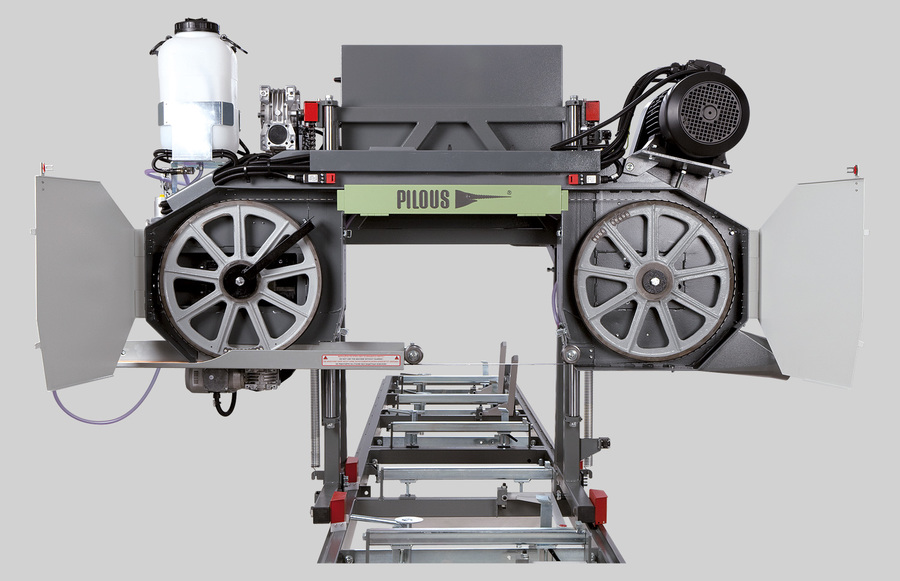

Колеса рамы выполнены из высококачественного серого чугуна, что значительно уменьшает вибрации. Привод осуществляется через клиноременную передачу. Зубчатый маховик приводится в движение через клиноременную передачу электрическим двигателем. Механическое рычажное сцепление облегчает запуск двигателя и отключение привода пилы после завершения резки. Натяжное колесо установлено в массивной вилке, что обеспечивает точную регулировку и увеличивает время работы инструмента.

Конструкция серии CTR отражает самые современные тенденции в области ленточной пилорамы с учетом максимальной точности и длительного срока службы при минимальных затратах. Станки сконструированы как оригинальная модульная система, что позволяет без проблем заменять и регулировать все основные части и детали. Это позволяет сокращать затраты на техническое обслуживание, время обслуживания и минимизировать производственные потери.

Все изображения показаны только для иллюстрации. Фактический продукт может отличаться из-за улучшения продукта.

Дополнительные опции:

Главный двигатель 7,5 кВт

Более высокая мощность двигателя обеспечивает большую скорость резки, особенно при обработке бревен большого диаметра.

Удлиняющая секция 1м

Секция удлиняющая 3 м

В базовом исполнении: 2 угловых кронштейна.

Удлиняющая секция оснащена множеством точек для установки гидравлического оборудования. Это позволяет настроить станок непосредственно под нужную заготовку.

Дебаркер

Дисковая пила с режущими кромками из твердого сплава предназначена для удаления грязи в местах, где ленточное полотно врезается в бревно. Это позволяет увеличить срок эксплуатации ленточного полотна.

Гидравлическое натяжение ленточного полотна

Управляется ручным гидравлическим насосом с точной индикацией давления. Позволяет более точно и просто регулировать натяжение ленточного полотна.

Амперметр

Шкала амперметра показывает нагрузку на привод ленточного полотна во время резки. Он предназначен для упрощения выбора скорости подачи и помогает определить износ полотна. Своевременная замена ленточного полотна увеличивает срок службы и улучшает качество резки.

Моторизированная подвижная стойка CTR 710

Регулировка подвижной направляющей планки ленточного полотна с помощью электромотора от центрального пульта управления в зависимости от диаметра бревна.

Рычаг для загрузки брёвен

Упрощает загрузку брёвен на раму.

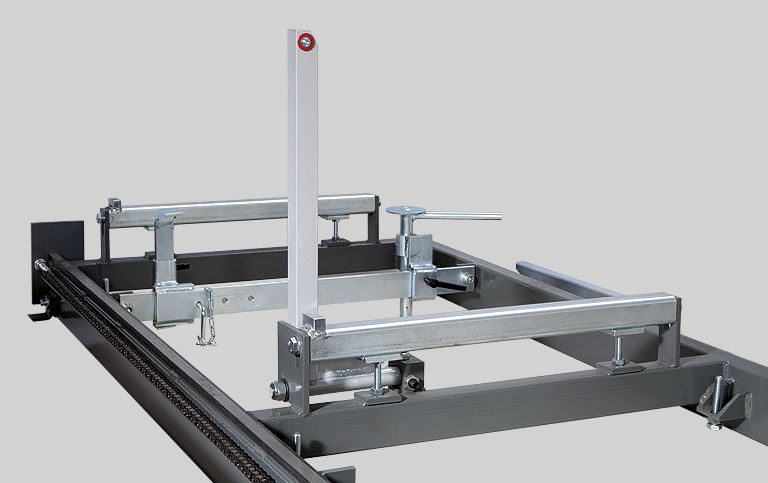

Зажим для материала

Он состоит из стержня и переднего и заднего зажима.

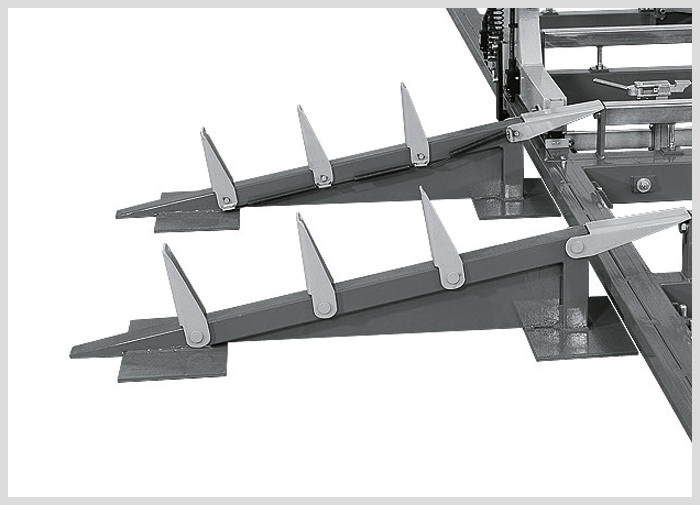

Стойка для подачи бревен

Обеспечивает легкое и безопасное перемещение бревен поперечными балками станка с помощью системы гибких упоров.

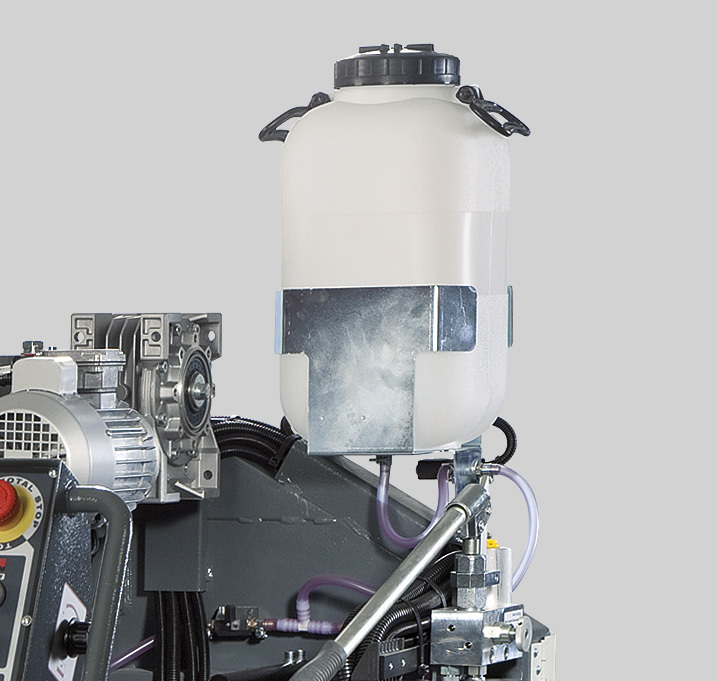

Контроль охлаждения пильной ленты

Система охлаждения дополнительно оснащена электромагнитным клапаном потока, который автоматически открывается при опускании полотна пилы. Когда полотно пилы останавливается, клапан закрывается. Это значительно экономит расход хладагента и в то же время, необходимое для его пополнения.

Двухстороннее охлаждение ленточного полотна

Система охлаждения состоит из насоса в баке с охлаждающей жидкостью, электромагнитного клапана управления потоком и двухсторонних форсунок, которые охлаждают ленту как снизу, так и сверху. Двухстороннее охлаждение предотвращает излишнюю нагрузку ленточного полотна  способствуя стабильной работе инструмента, точной резке и длительному сроку эксплуатации. Система охлаждения дополнительно оснащена электромагнитным клапаном потока, который автоматически открывается при опускании полотна пилы. Когда полотно пилы останавливается, клапан закрывается. Это значительно экономит расход хладагента и в то же время, необходимое для его пополнения.

Исполнение "АРКТИКА"

Станок в данном исполнении адаптирован для работы при очень низких рабочих температурах, достигающих до –40 ° C. Щит управления машиной, панель управления и цифровое измерение оснащены нагревательными элементами. Нагрев контролируется термостатом. Морозостойкая смазка. Ленточные пилы используют морозостойкое гидравлическое масло.

Ручной смазочный пистолет

Пистолет для регулярного технического обслуживания станка в соответствии с планом смазки. Металлический пистолет для 400 г картриджа, оснащенный гибкой трубкой под давлением.

Смазка LV 2-3

Картридж 400 гр. со смазкой для заправки ручным смазочным пистолетом.
