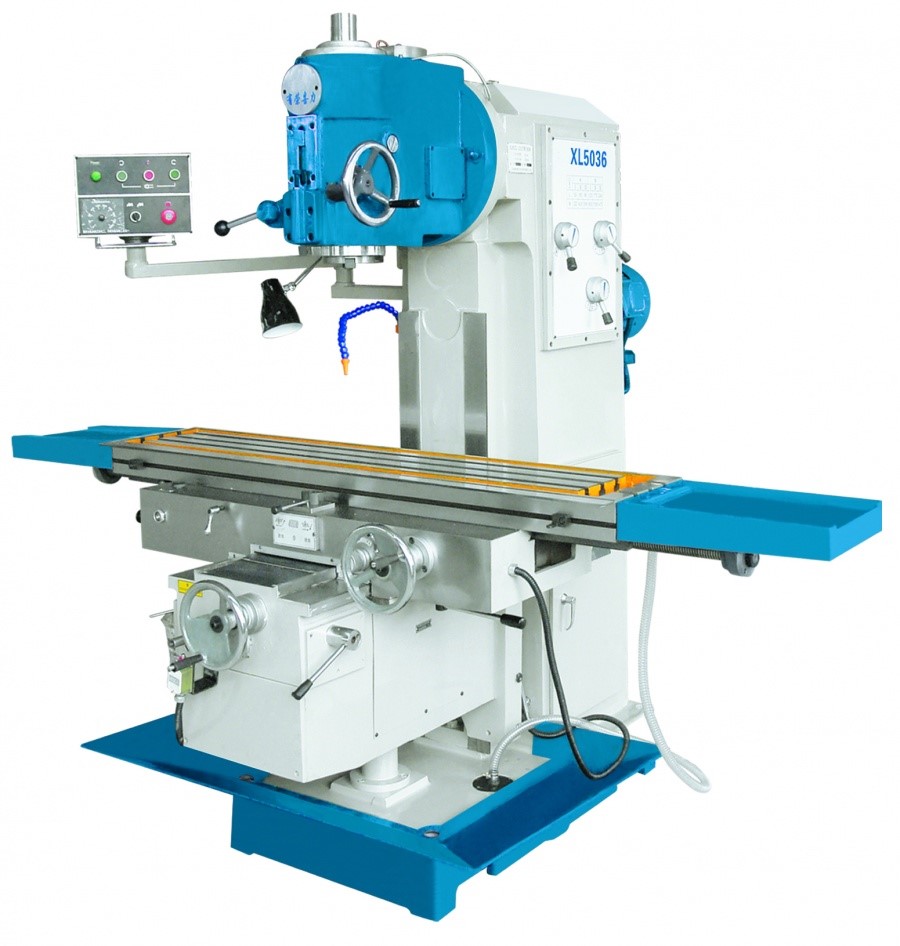

Вертикально-фрезерный станок XL5036C

Размеры рабочего стола, мм: 1325×360
Продольное перемещение рабочего стола, мм: 1100
Поперечное перемещение рабочего стола, мм: 320
Вертикальное перемещение рабочего стола, мм: 450


Вертикальный фрезерный станок XL5036 являетсятся аналогами советских станков 6Р12, 6Р13, 6Т13, ВМ127М, 6К12. Станок XL5036 с автоматической подачей регулируется одним серводвигателем по осям X/Y/Z. На станках с помощью одной ручки можно управлять поступательным и обратным ходом осей X/Y/Z.
Вертикальный фрезерный станок возможно поставить в следующей комплектации:
со столами 360*1325, 360*1600,
поворотом фрезерной головы ±30°;
увеличенными перемещениями по осям;

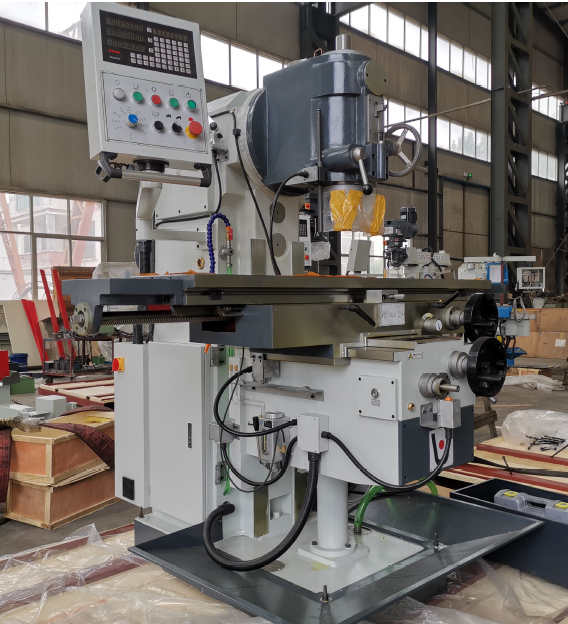

Опционально с УЦИ

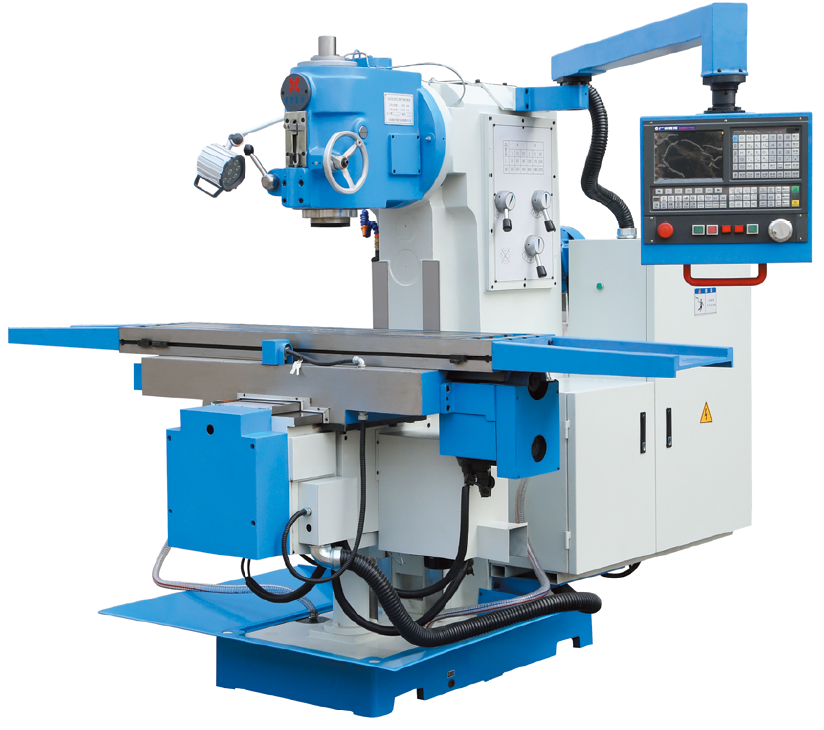

Опционально с ЧПУ
Стандартная комплектация:
Инструмент для обслуживания
Виброопоры
Фундаментные болты
Светодиодная рабочая лампа
Система СОЖ
Централизованная система смазки
Инструкция
Двусторонний ключ 12*14, 27*30, 32*36
Внутренний шестигранник 5, 8, 10
Переходник 7:24 ISO50/MS4
Машинные тиски 6 дюймов
Держатель фрезы ISO40
Прижимная штанга М24
Гайка М24
Технические характеристики
Размеры рабочего стола, мм | 1325×360 |
Количество Т-образных пазов, шт | 3 |
Ширина Т-образных пазов, мм | 18 |
Расстояние между Т-образными пазами, мм | 70 |
Продольное перемещение рабочего стола, мм | 1100 |
Поперечное перемещение рабочего стола, мм | 320 |
Вертикальное перемещение рабочего стола, мм | 450 |
Подача стола | 30-750/20-500/15-375 (8 шагов) |
Быстрые перемещения стола, мм/мин | 1200/800/600 |
Конус шпинделя | 7:24 ISO50 |
Диапазон частот вращения шпинделя, об/мин | 50-1475 |
Шаг скорости шпинделя | 12 |
Движение шпинделя | 70 |
Мах угол поворота вертикальной фрезерной го-ловы | ±30° |
Расстояние между шпинделем и поверхностью стола | 50-500 |
Расстояние между осью шпинделя и направляю-щей колонны | 378 |
Крутящий момент сервомотора оси X/Y/Z, Нм | 10 |
Мощность электродвигателя главного привода, кВт | 5,5 |
Габаритные размеры станка (Д × Ш × В),мм | 2245 x 2100 x 2150 |
Масса станка, кг | 2900 |
