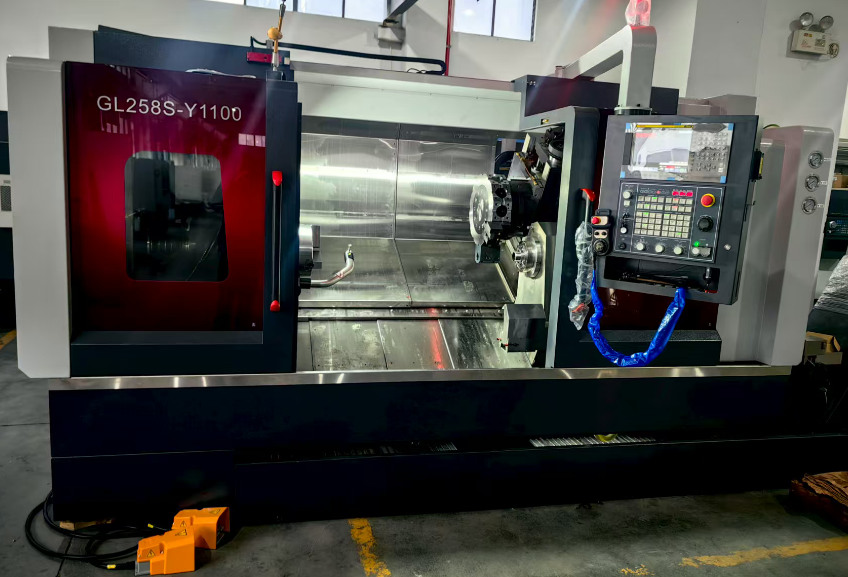

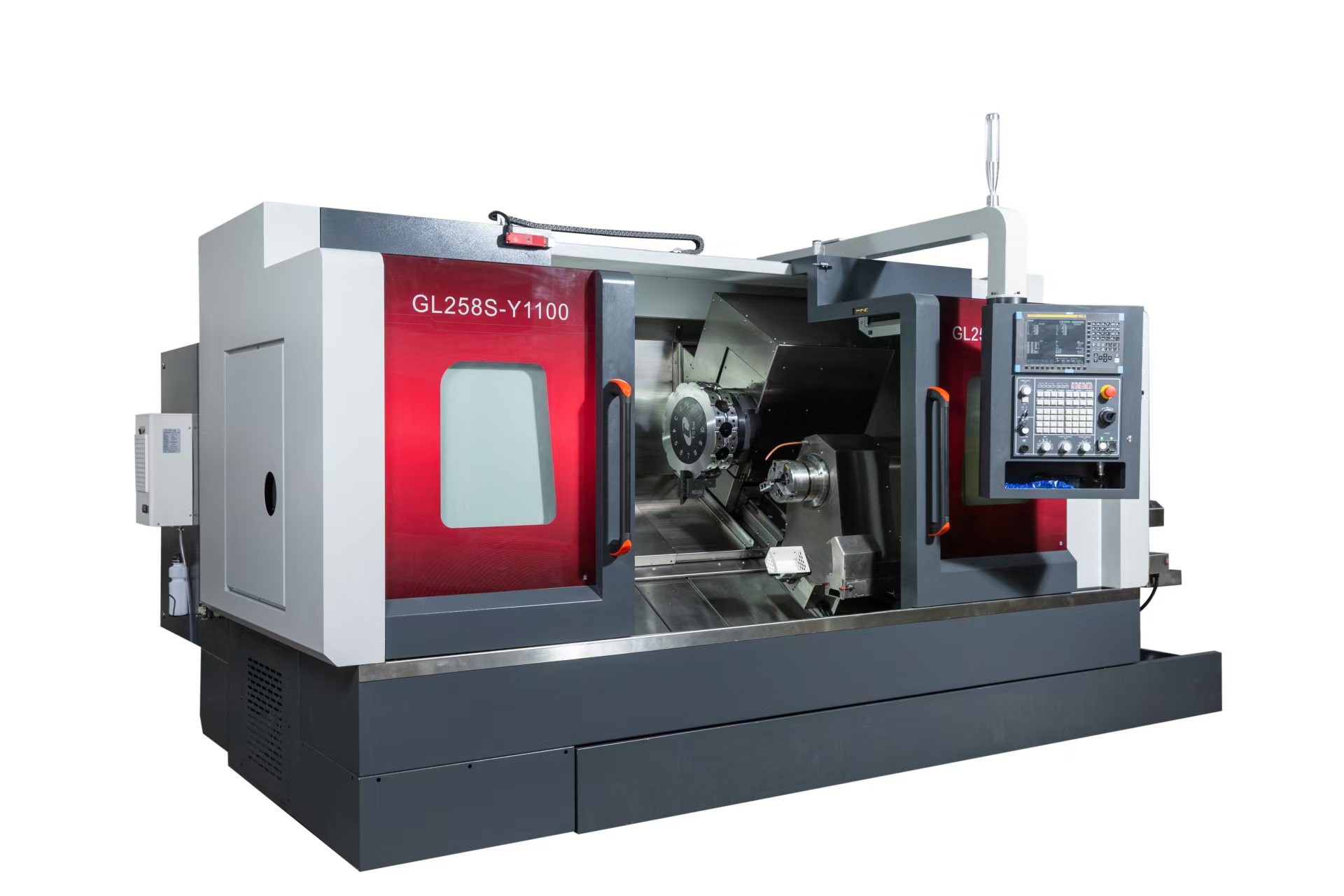

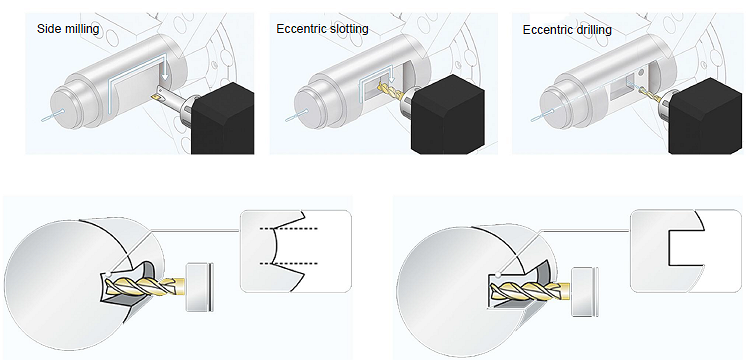

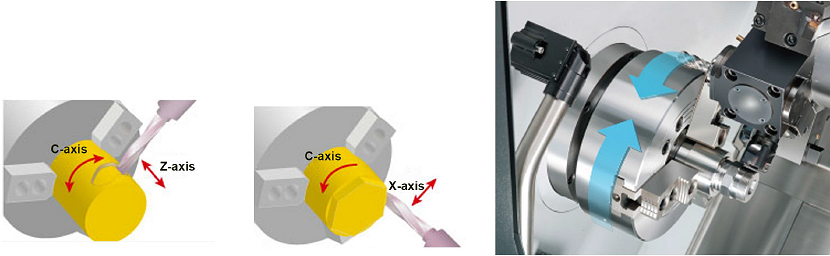

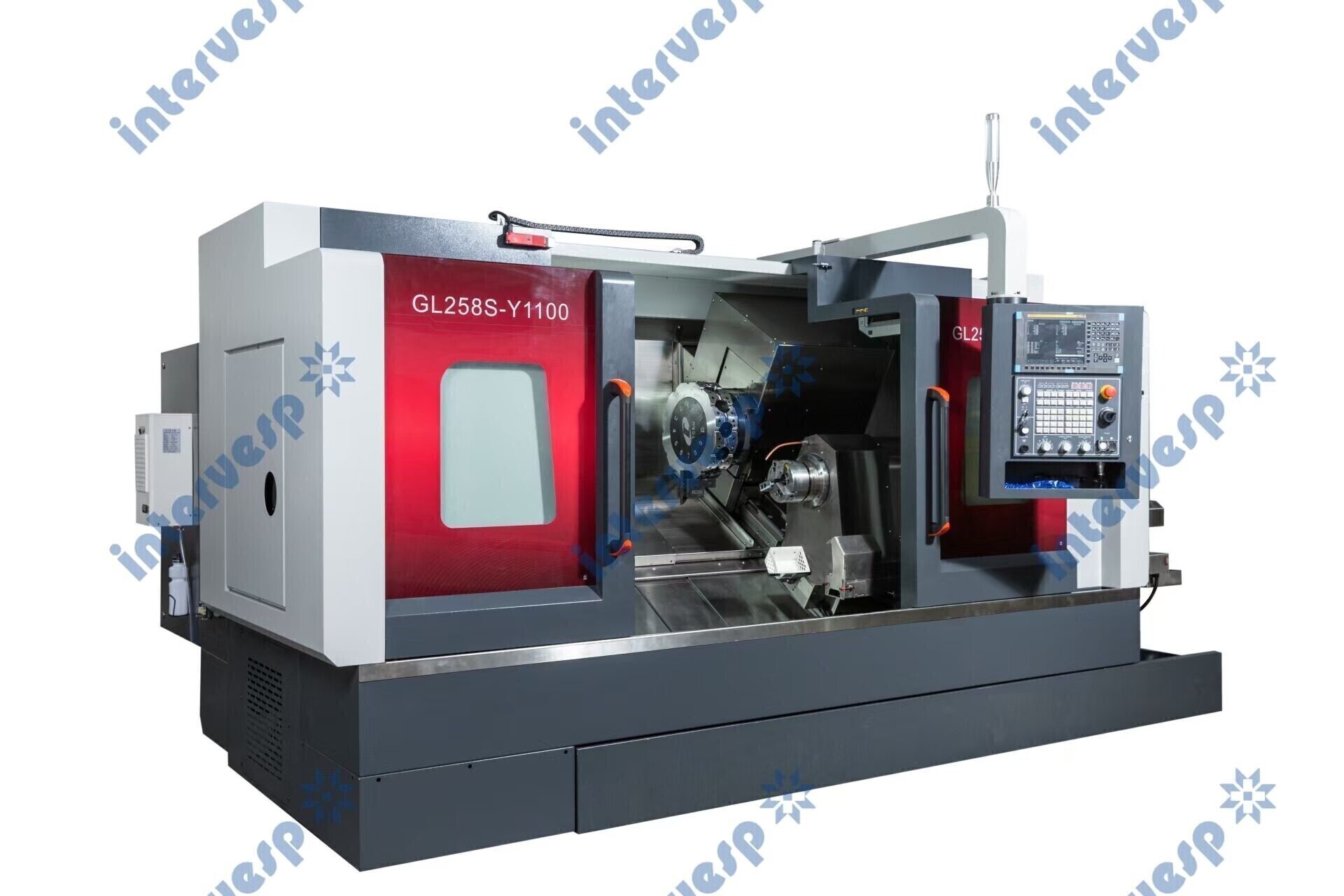

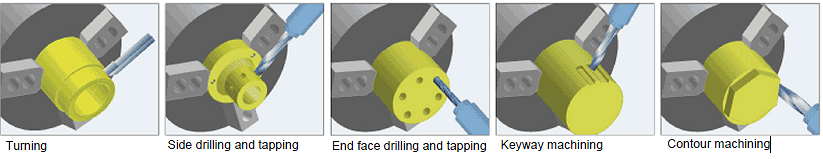

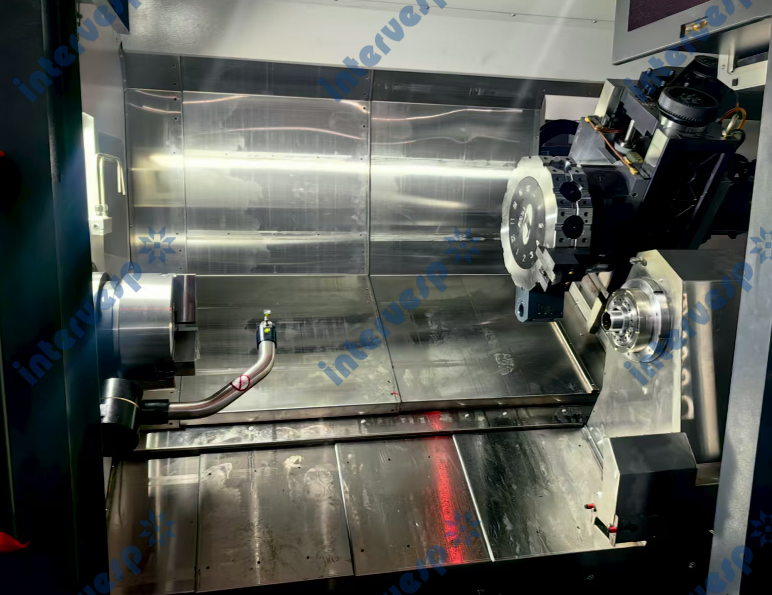

Двушпиндельный токарный станок с ЧПУ GL250-10SMY

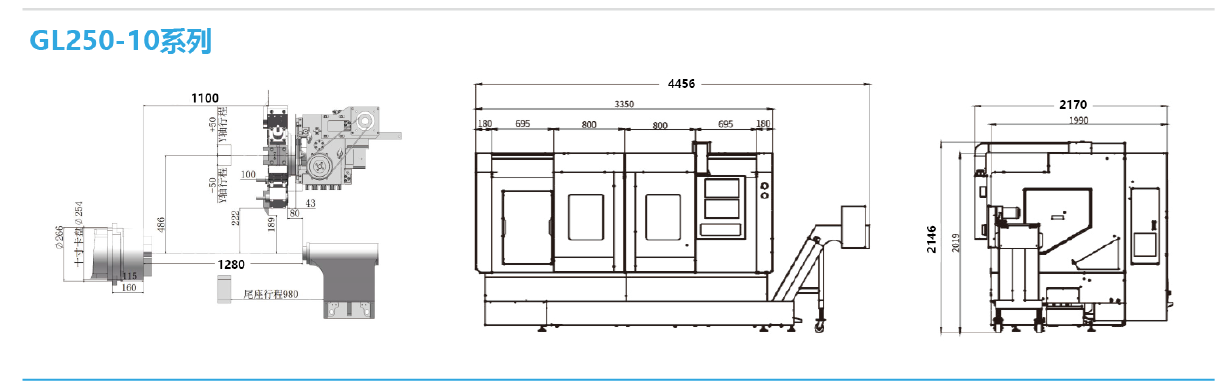

Токарный станок с ЧПУ серии GL250-10SMY

1. Назначение и тип оборудования
Токарный станок с ЧПУ серии GL250-10SMY представляет собой высокоточный токарный центр с наклонной станиной, отличающийся повышенной жесткостью конструкции и предназначенный для сложной высокопроизводительной обработки.

2. Базовые элементы и стабильность
Станина, шпиндельная бабка, суппорт, каретка, а также корпуса двигателя и подшипников выполнены из высококачественного чугуна марки HT300. Все литые заготовки проходят высокотемпературную выдержку (свыше 56 часов) с последующим отпуском для полного снятия внутренних напряжений. Это гарантирует долговременную геометрическую стабильность несущей системы станка.

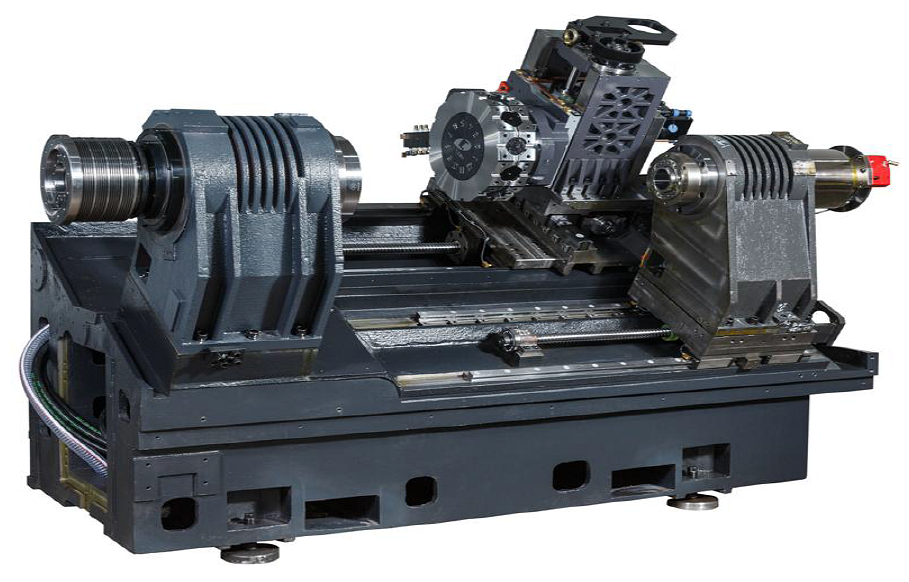

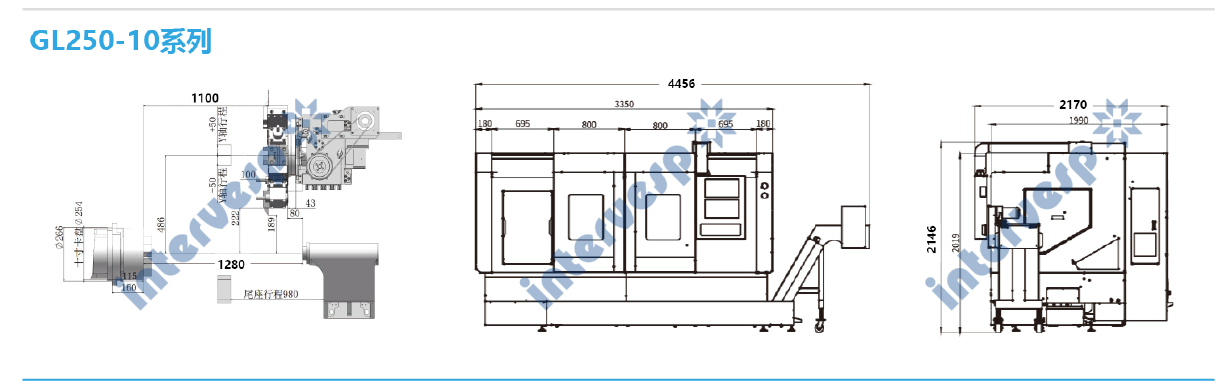

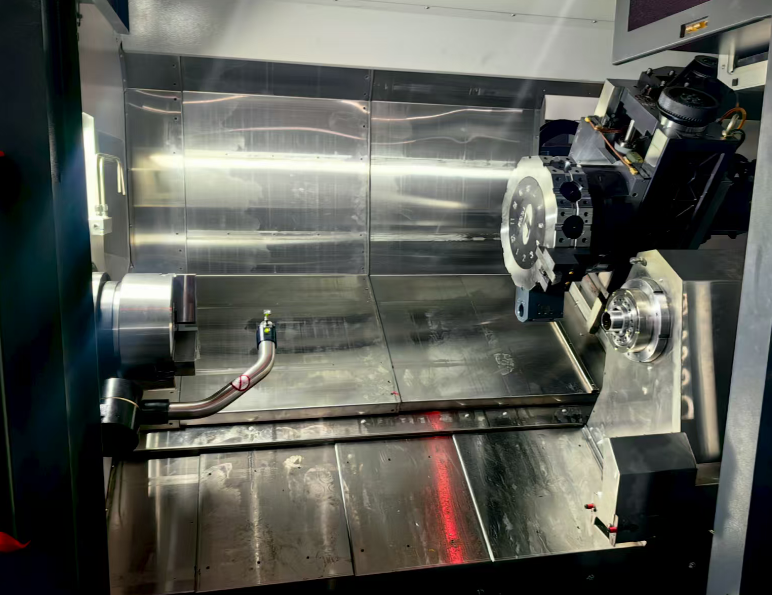

3. Конструкция станины
Станина имеет цельнолитую конструкцию с углом наклона 30°. Такая конфигурация исключает протечки СОЖ, обеспечивает свободный сход стружки и значительно повышает жесткость системы, что положительно влияет на устойчивость процесса резания.

4. Организация стружкоудаления
Предусмотрена возможность выбора способа удаления стружки: правостороннее или заднее расположение конвейера. Пользователь может заранее выбрать оптимальную конфигурацию, что позволяет рационально использовать производственное пространство.

5. Термостабильность шпиндельного узла
Шпиндельная бабка имеет оребренную конструкцию, обеспечивающую эффективный отвод тепла и минимальные тепловые деформации (тепловое смещение), что критически важно для поддержания точности в процессе длительной работы.

6. Гарантия точности позиционирования
Шарико-винтовые пары (ШВП) осей X и Z проходят лазерную коррекцию шага винта (компенсацию), что гарантирует высокую точность обработки согласно паспортным данным.

7. Направляющие и динамика перемещений
По осям X и Z установлены линейные направляющие качения, отличающиеся высокой жесткостью, низким коэффициентом трения и малошумностью. Данное решение обеспечивает высокие скорости перемещений и высокую точность круговых траекторий.

8. Скоростные характеристики
Скорость быстрых перемещений по осям X и Z составляет 18 и 24 м/мин соответственно.

9. Система позиционирования и надежность
Сервоприводы осей X и Z используют систему абсолютного отсчета координат. Это исключает необходимость возврата в референтную точку (обнуления) при каждом включении или между циклами обработки, что повышает эффективность работы. Отсутствие концевых выключателей снижает количество потенциальных точек отказа и повышает надежность станка.

10. Привод подач
Серводвигатели осей X и Z соединены с ходовыми винтами напрямую через прецизионные муфты. Такая схема исключает люфты и зазоры в соединении, повышая жесткость привода и точность позиционирования при реверсе.

11. Система охлаждения
Емкость резервуара для смазочно-охлаждающей жидкости (СОЖ) составляет 240 литров, что обеспечивает эффективный отвод тепла из зоны резания. Резервуар размещен в основании станка, что позволяет экономить производственную площадь.

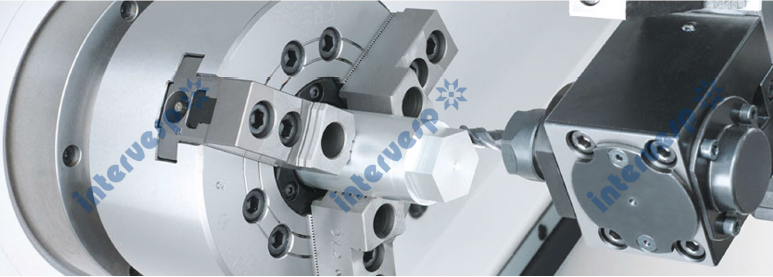

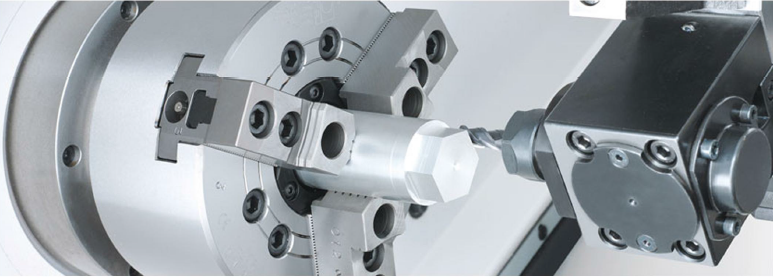

12. Шпиндельный узел
Шпиндель смонтирован на высокоточных радиально-упорных шарикоподшипниках (NSK/NTN), обеспечивающих высокую скорость вращения и жесткость. Стандартная частота вращения шпинделя составляет до 3000 об/мин.

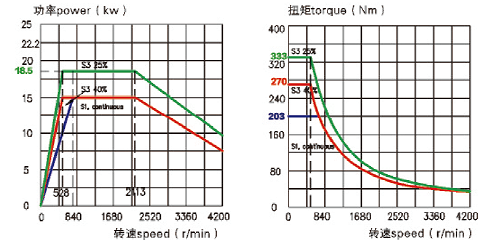

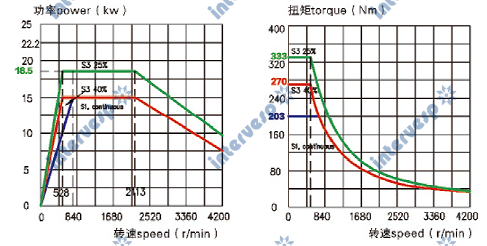

В приводе шпинделя используется двигатель мощностью 15/18,5 кВт. Передача крутящего момента осуществляется поликлиновым ремнем, конструкция которого исключает проскальзывание, обеспечивая эффективную передачу мощности и высокую жесткость шпинделя при резании.

13. Электрооборудование
Электрораспределительный шкаф имеет навесное заднее исполнение, что позволяет экономить рабочее пространство и максимально эффективно использовать ограниченную площадь цеха.

14. Комплектация основными узлами
Для обеспечения высокого качества и надежности станок комплектуется узлами ведущих мировых производителей:

Комплектация и спецификация основных узлов (Станок серии GL250-10SMY)

Оборудование комплектуется высоконадежными узлами ведущих мировых производителей (Япония, Германия, Тайвань) и сертифицированными компонентами, что гарантирует стабильность точностных характеристик и длительный срок эксплуатации.

Система ЧПУ и приводы (FANUC, Япония)

Механика и прецизионные компоненты

Инструментальная оснастка и зажим

Вспомогательные системы

Электрооборудование и автоматика

Линейные направляющие

Направляющие оси X/Z   PMI/THK

Винт оси X/Z      PMI/THK

Шпиндель   Подшипники шпинделя     Япония NTN/NSK

Подшипники оси XZ    Подшипники    NTN/NSK

Система охлаждения обработки    Охлаждающий насос

Централизованная система смазки   Совместное предприятие «Протон»

электрические компоненты

Контроллер  Fanuc

Серводвигатель шпинделя  Fanuc

Серводвигатель оси X/Z   Fanuc

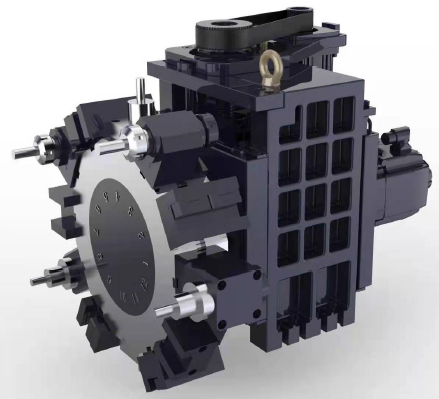

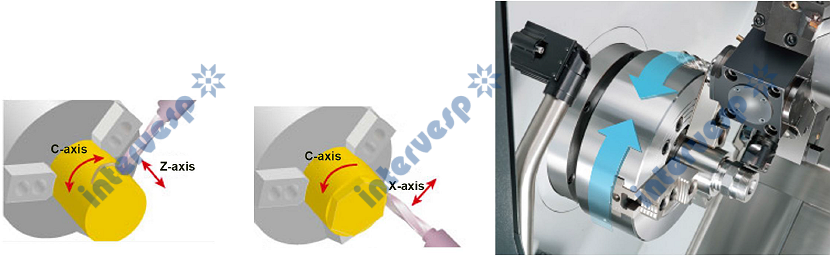

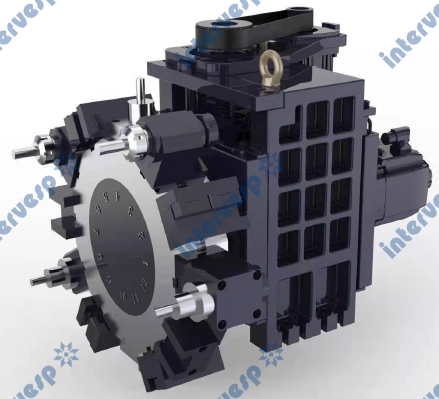

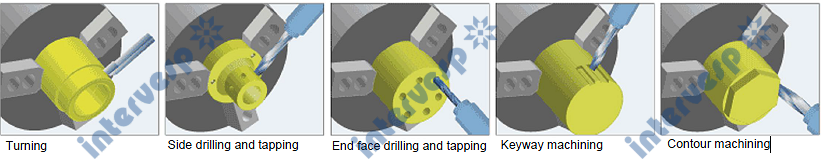

Y Power Turret   совместное предприятие

Компоненты трансмиссии   Муфта оси X/Z     Южная Корея

теплообменник   Cool
