Токарный станок с ЧПУ мод. S45M/S45LM

Китай
Основные характеристики

Расстояние над станиной: Ø450, Ø540 мм

Отверстие в шпинделе: 56мм

:

Связь с ведущим специалистом
+375 (29) 624 07 29 +375 (17) 374 65 01
Шеф-монтаж и пуско-наладка
Шеф-монтаж и пуско-наладка
Осуществляем запуск поставленного оборудования
Сервис
Сервис
Собственный штат наладчиков
Гарантия
Гарантия
Выезд специалистов вовремя гарантийного периода
Лизинг
Лизинг
Приобретение оборудования в лизинг на выгодных условиях
Получить предложение
Описание товара
Технические характеристики

Токарный станок с ЧПУ мод. S45M/S45LM

Токарный станок с ЧПУ мод. S45M/S45LM

Особенности станка:

■ Конструкция станка аналогична MAZAK (Япония), станина с наклоном 30°, оси X/Z и задняя бабка имеют высоко-низкую конструкцию направляющих, высокую жесткость, равное усилие нагрузки, обеспечивают высокую точность.

■ Станок изготовлен по  ЯПОНСКОЙ технологии, разработанная ЯПОНСКИМ инженером, высококачественные комплектующие  из ГЕРМАНИИ / ЯПОНИИ / ТАЙВАНЯ.

■ Модульная конструкция удобна для выбора различных специальных конфигураций, таких как датчик измерения инструментов, улавливатель деталей, робот и т. д.

■ Для изготовления станиныны применяется высококачественный чугун марки HT300, после обработки старением и анализа конечных элементов FEA, обеспечивает максимальную стабильность при высокопроизводительной обработке, а также увеличивает срок эксплуатации станка.

■ Основание станка имеет многослойное усиливающее ребро, обеспечивающее прочность и устойчивость станины.

■ При изготовлении станины применяется конструкция разделения масла и охлаждающей жидкости, используется независимый бак для охлаждающей жидкости.

■ Высокоточный встроенный шпиндель, двигатель шпинделя использует высокопроизводительный серводвигатель, большой выходной крутящий момент, высокая скорость, широкий диапазон регулировки.

■ Высокоточный предварительно натянутый шариковый винт (двойные гайки), соединенный с двигателем непосредственно с помощью рычажного механизма, высокая жесткость передачи, может реализовать точное вращение.

■ Станок оснащен направляющими качения роликового типа производства PMI/HIWIN (Тайвань), которые позволяют производить точение с высокой точностью позиционирования. Направляющие качения обладают малой силой трения, что обеспечивает наименьшие усилия перемещения узлов и равномерность перемещений. Также за счет конструкции направляющих увеличен срок службы и снижены требования к обслуживанию узла, подходит для тяжелых нагрузок и точной обработки.

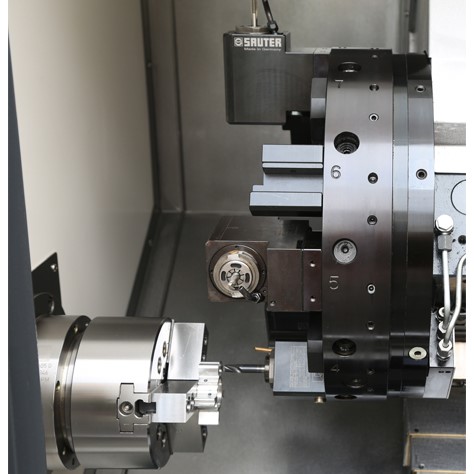

■ Ось CS 12-ти позиционная приводная револьверная головка стандарта BMT45 (Sauter, Германия) позволяет использовать различные комбинации инструмента. Конструкция головки обеспечивает высокоточную фиксацию при смене инструмента и высокую скорость обработки.

 ■ Применяется программируемая задняя бабка специальной конструкции, пиноль задней бабки не двигается, весь корпус задней бабки приводится в движение гидравлическим цилиндром на линейной направляющей.

 Задняя бабка с сервоприводом (корпус задней бабки с приводом от шарикового винта + серводвигатель)

Технические характеристики:

Параметры

Единицы измерения

BL-S45M

BL-S45LM

Рабочие параметры

Патрон

/

6"

6"

Расстояние над станиной

мм

Ø450

Ø540

Максимальный диаметр точения

мм

300

300

Максимальная длина точения

мм

220

400

Шпиндель

Отверстие в шпинделе

мм

56

56

Скорость шпинделя

об/мин

4500

4500

Конус шпинделя

/

A2-5

A2-5

Мощность мотора шпинделя

кВт

7.5/11

7.5/11

Оси

Перемещение по оси Х

мм

150+10

150+10

Перемещение по оси Z

мм

300

520

Быстрые перемещения по оси X/Z

м/мин

20/24

20/24

Инструментальная револьверная голова

Тип головы

шт.

12T BMT45 приводная

Размер хвостовика

мм

25х25 Ø32

Скорость приводного инструмента

об/мин

4000



Точность

Точность позиционирования (X / Z)

мм

±0.003

Точность повторного позиционирования (X/Z)

мм

±0.002

Общие

Габариты станка без конвейера

мм

2100х1650х1670

3000х1820х1820

Габариты станка с конвейером

мм

2780х11670х1670

4170х1820х1820

Вес

кг

3000

3500



Технические характеристики и стандартная комплектация

Модель
параметры обработки
максимальный диаметр
габаритные параметры
Максимальный диаметр детали над суппортом, мм
1
1
2
2
-
