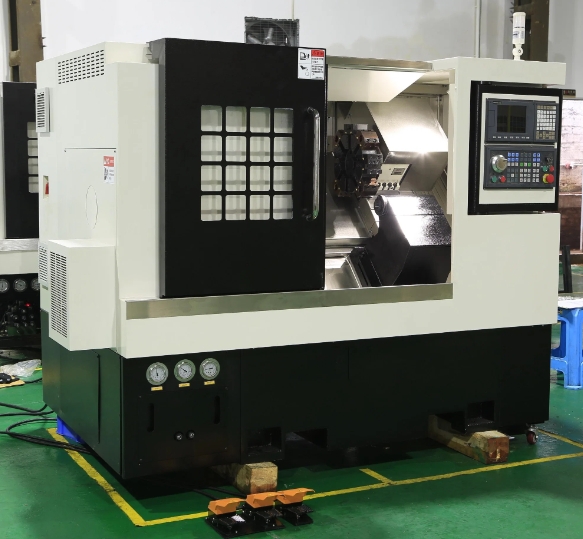

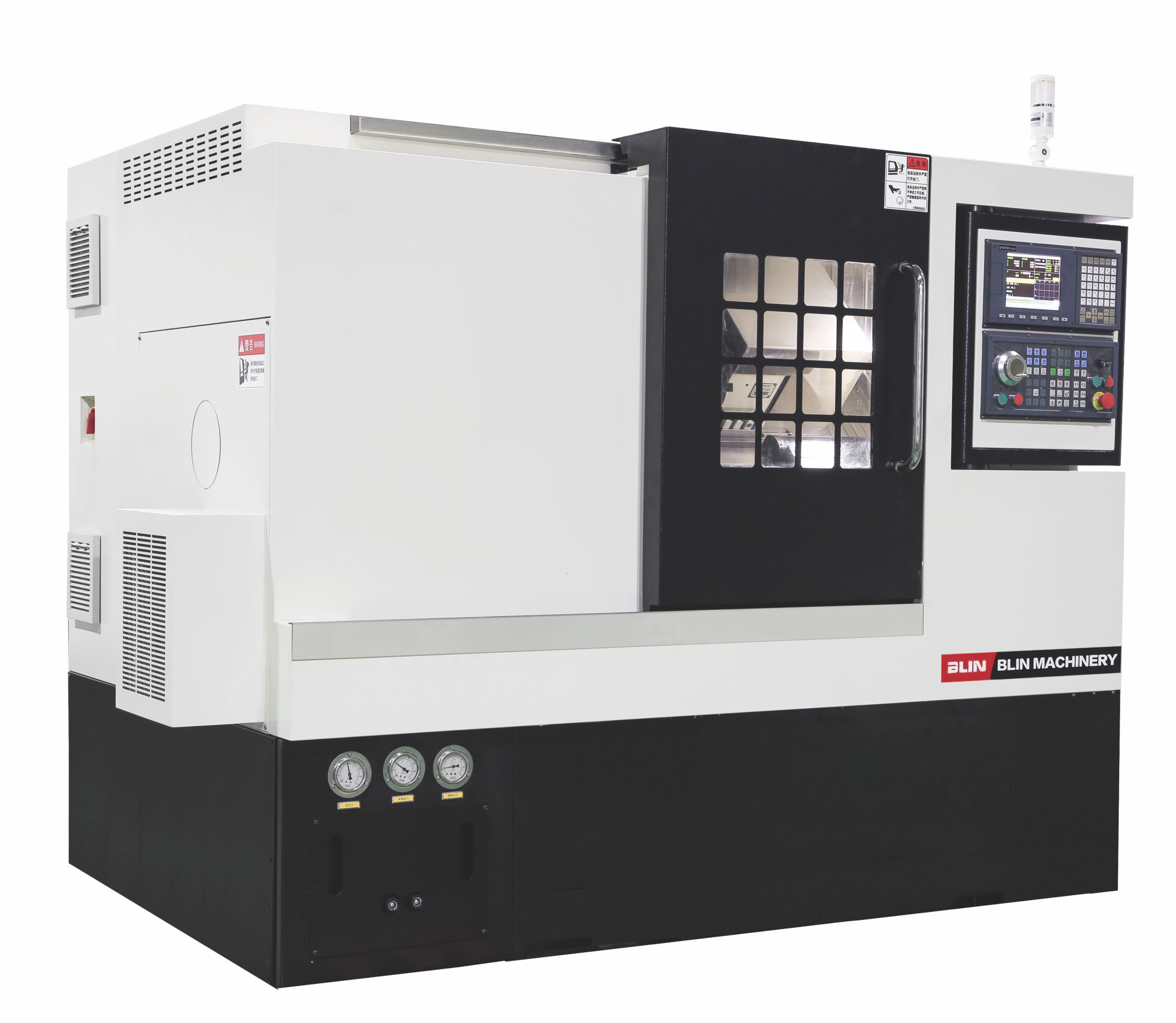

BL-H40L токарный станок с ЧПУ
Макс. диаметр над станиной: 410 мм
Макс. диаметр над суппортом: 230 мм
Макс. длина детали: 400 мм
Обработка прутка: 44 мм
- Линейная направляющая РОЛИКОВОГО тип по осям X,Z. Высокая жесткость станка
Интегральная наклонная конструкция станины под углом 45° для повышения устойчивости
В станке BL-H40L используется наклонная под углом 45° станина, обеспечивающая превосходную стабильность и жесткость во время операций обработки. Эта конструктивная особенность обеспечивает плавную и точную резку, обеспечивая надежную работу для широкого спектра задач обработки.
Чугунная конструкция премиум класса MEEHANITE
Изготовленный из чугуна класса MEEHANITE, BL-H40L подвергается старению, чтобы свести к минимуму деформацию и обеспечить исключительную термостойкость. Эта прочная конструкция гарантирует стабильную и надежную работу при длительных задачах обработки.
Многослойное усиливающее ребро для повышения прочности станины
Основание BL-H40L усилено многослойными ребрами жесткости, обеспечивающими превосходную прочность и устойчивость станины. Эта конструктивная особенность обеспечивает точные и воспроизводимые результаты обработки, способствуя общему совершенству обработки.
Линейные направляющие РОЛИКОВОГО типа для повышенной жесткости
Для достижения сверхвысокой жесткости в токарном станке используются линейные направляющие РОЛИКОВОГО типа, обеспечивающие точную и точную обработку. Исключительная жесткость линейных направляющих обеспечивает отличное качество поверхности и точность размеров готовых деталей.

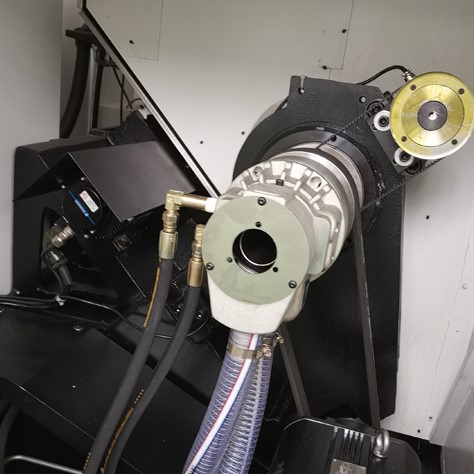

Высокоточный встроенный шпиндель и серводвигатель
Оснащенный высокоточным встроенным шпинделем, станок BL-H40L приводится в движение высокопроизводительным серводвигателем, обеспечивающим значительный крутящий момент, высокую скорость и широкий диапазон регулируемых скоростей. Это обеспечивает точную и эффективную обработку.
Высокоточная шарико-винтовая передача с двойной гайкой и прямым рычажным механизмом
Токарный станок включает в себя высокоточные предварительно натянутые шарико-винтовые пары с двойной гайкой, соединенные непосредственно с двигателем подачи через рычажные механизмы. Эта установка гарантирует отсутствие зазоров и обеспечивает исключительную жесткость трансмиссии, облегчая точные и плавные поворотные операции.
Программируемая задняя бабка специальной конструкции для расширенной функциональности
Программируемая задняя бабка специальной конструкции для расширенной функциональности
BL-H40L имеет специальную программируемую заднюю бабку, в которой пиноль задней бабки остается неподвижной, в то время как весь корпус задней бабки приводится в движение гидравлическим цилиндром по линейной направляющей. Эта конструкция повышает функциональность и эффективность при выполнении задач механической обработки.

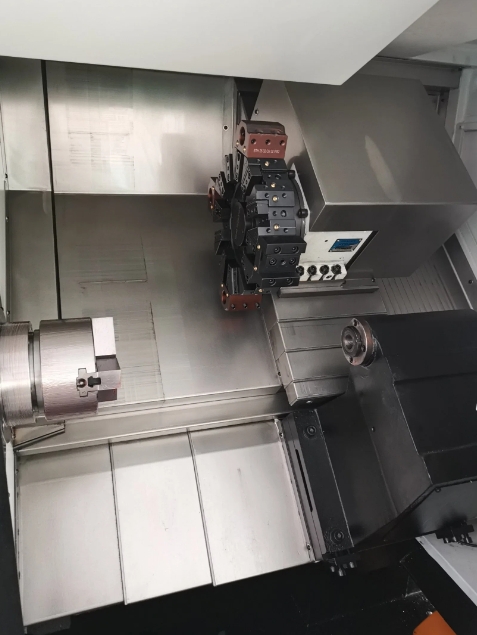

Установка револьверной головки с гидравлическим сервоприводом 10T
Токарный станок оснащен револьверной головкой с гидравлическим сервоприводом 10T, обеспечивающей быструю и надежную смену инструмента с превосходной воспроизводимостью, что значительно повышает эффективность производства.
Технические характеристики
Размер патрона | 6’’/8’’ |
Макс. диаметр поворота. над станиной | 410 мм |
Макс. диаметр над суппортом | 230 мм |
Макс. длина вращения детали | 400 мм |
Макс. диаметр точения. | 300 мм |
Отверстие шпинделя | 56 мм |
Конус шпинделя | А2-5 |
Скорость вращения шпинделя | 4000 об/мин |
Макс. диаметр прутка | 44 мм |
Мощность двигателя шпинделя | 7,5 кВт |
Тип линейной направляющей по осям X/Z | Роликовый тип |
Перемещение по оси X | 180 мм |
Перемещение по оси Z | 400 мм |
Ускоренный ход по осям X/Z | 30 м/мин |
Тип инструментальной револьверной головки | 10T серво-гидравлическая |
Размер хвостовика инструмента | 25×25, Φ32 |
Конус пиноли задней бабки | MT4# |
Корпус задней бабки макс. перемещение | 350 мм |
Точность позиционирования (X/Z) | ±0.005 мм |
Повторная точность позиционирования (X/Y/Z) | ±0.003 мм |
Габариты размер | 2300×1500×1700 мм |
Вес станка | 2800 кг |
