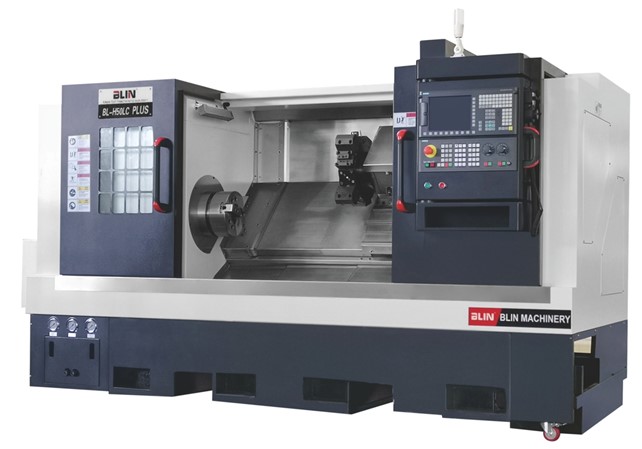

BL-H55M-450 токарный станок с ЧПУ
Китай Основные характеристики
Макс. диаметр над станиной: 610 мм
Макс. диаметр над суппортом: 300 мм
Макс. длина детали: 450 мм
Обработка прутка: 62/ *92 мм
Приводная голова: 12T BMT65
Преимущества
- NINGBO BLIN MACHINERY производитель токарных станков с ЧПУ и вертикальных обрабатывающих центров, которые специализируются в этой области более 39 лет.
Шеф-монтаж и пуско-наладка
Осуществляем запуск поставленного оборудования
Сервис
Собственный штат наладчиков
Гарантия
Выезд специалистов вовремя гарантийного периода
Лизинг
Приобретение оборудования в лизинг на выгодных условиях
Получить предложение
WhatsApp
Telegram Станина
Литая станина высшего качества HT300 с углом наклона 45° градусов, которая имеет низкий центр тяжести, что обеспечивает дополнительную виброустойчивость и точность при обработке. Широкий контакт шпиндельной бабки и станины препятствует возникновению вибраций при точении, обеспечивает максимальную стабильность при высокопроизводительной обработке, а также увеличивает срок эксплуатации станка.
Направляющие
Токарный станок оснащен направляющими качения роликового типа производства HIWIN / PMI (Тайвань), которые позволяют производить точение с высокой точностью позиционирования. Направляющие качения обладают малой силой трения, что обеспечивает наименьшие усилия перемещения узлов и равномерность перемещений. Также за счет конструкции направляющих увеличен срок службы и снижены требования к обслуживанию узла.
Применяется высокоточный предварительно натянутый ШВП (двойные гайки), соединенный с двигателем подачи непосредственно с помощью рычажного механизма, без зазора, с высокой жесткостью передачи.
Инструментальная система
BL- H55M: 12-ти позиционная приводная револьверная головка BMT55 (Sauter, Германия) револьверная головка позволяет использовать различные комбинации инструмента. Конструкция головки обеспечивает высокоточную фиксацию при смене инструмента.
Основные компоненты станка
Наименование: | Производитель, страна происхождения |
Система ЧПУ | FANUC (Япония) |
X, Z оси сервопривода | FANUC (Япония) |
Серводвигатель и драйвер шпинделя | FANUC (Япония) |
Энкодер шпинделя с магнитным кольцом | FANUC (Япония) |
Шпиндельный блок | KENTURN (Тайвань) |
Подшипник | Япония NSK/Германия, FAG |
ШВП | HIWIN/PMI, (Тайвань) |
Линейные направляющие | HIWIN/PMI, (Тайвань) |
Револьверная голова | H55: MYKUN (Тайвань) |
Патрон и цилиндр | AUTOGRIP (Тайвань) |
Гидравлические части | TAIWAN/JAPAN |
Насос смазки | HERG, (Япония) |
Гайки | YINSH (Тайвань) |
Основные электрические детали | SCHNEIDER (Франция) |
Технические характеристики
Основные характеристики
| Размер патрона | 8’’(A2-6)/10’’(A2-8)* |
| Макс. диаметр поворота. над станиной | 610 мм |
| Макс. диаметр над суппортом | 300 мм |
| Макс. длина вращения детали | 450 мм |
| Максимальная длинна заготовки | 500 мм |
| Макс. диаметр точения. | 350 мм |
| Отверстие шпинделя | Φ62(A2-6)/Φ92(A2-8)* |
| Конус шпинделя | A2-6/A2-8* |
| Скорость вращения шпинделя | 3500(A2-6)/2500(A2-8)* об/мин |
| Макс. диаметр прутка | Φ51(A2-6)/Φ74(A2-8)* |
| Точность деления оси C | 0.01° |
| Мощность двигателя шпинделя | 11/15(A2-6),15/18.5(A2-8)* |
| Тип линейной направляющей по осям X/Z | 35(Роликовый тип)/45(Роликовый тип) |
| Перемещение по оси X | 230 мм |
| Перемещение по оси Z | 500 мм |
| Ускоренный ход по осям X/Z | 20 м/мин |
| Тип инструментальной револьверной головки | 12T BMT65 приводная (ER32) |
| Размер хвостовика инструмента | 25×25, Φ40 |
| Конус пиноли задней бабки | MT5# |
| Корпус задней бабки макс. перемещение | 450 мм |
| Точность позиционирования (X/Z) | ±0.005 мм |
| Повторная точность позиционирования (X/Y/Z) | ±0.003 мм |
| Габариты размер | 2800/3600×1700×1800 (исклю-чить/включить конвейер для стружки) мм |
| Вес станка | 5000(A2-6)/5100(A2-8)* |
