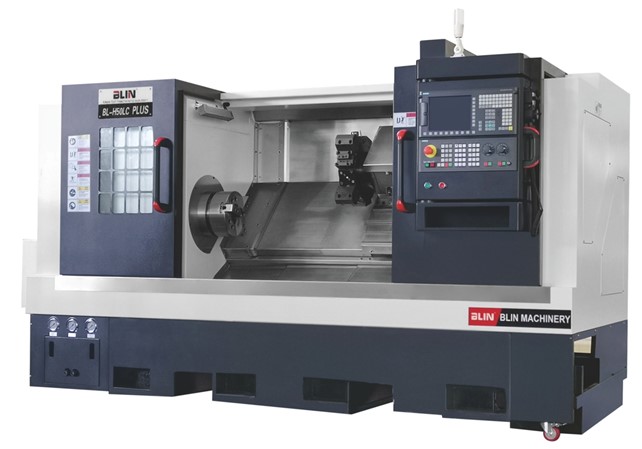

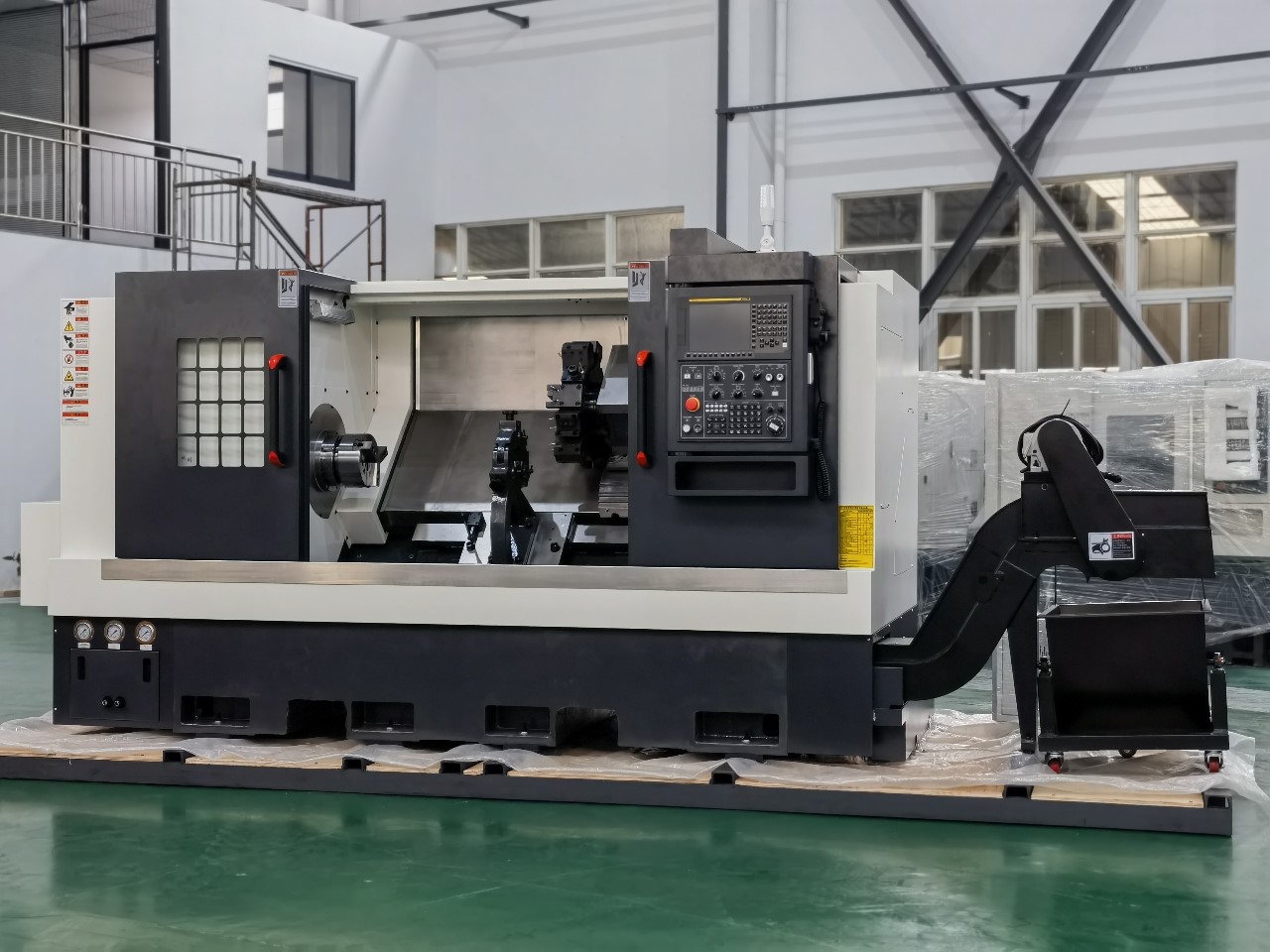

Токарный станок с ЧПУ BL-H55Y

Токарный станок с ЧПУ BL-H55Y
Токарный станок с ЧПУ BL-H55Y
Токарный станок с ЧПУ BL-H55Y
Токарный станок с ЧПУ BL-H55Y
Токарный станок с ЧПУ BL-H55Y
Токарный станок с ЧПУ BL-H55Y
Китай
Основные характеристики

Макс. диаметр над станиной: 600 мм

Макс. длина детали: 100, 1500 ,2000 мм

Макс. диаметр обработки: 350мм

Связь с ведущим специалистом
+375 (29) 624 07 29 +375 (17) 374 65 01
Шеф-монтаж и пуско-наладка
Шеф-монтаж и пуско-наладка
Осуществляем запуск поставленного оборудования
Сервис
Сервис
Собственный штат наладчиков
Гарантия
Гарантия
Выезд специалистов вовремя гарантийного периода
Лизинг
Лизинг
Приобретение оборудования в лизинг на выгодных условиях
Получить предложение
Описание товара
Технические характеристики

Станина

Токарный станок с ЧПУ BL-H55Y

Литая станина высшего качества HT300 с углом наклона 45° градусов, которая имеет низкий центр тяжести, что обеспечивает дополнительную виброустойчивость и точность при обработке. Широкий контакт шпиндельной бабки и станины препятствует возникновению вибраций при точении, обеспечивает максимальную стабильность при высокопроизводительной обработке, а также увеличивает срок эксплуатации станка.

Направляющие

Токарный станок с ЧПУ BL-H55Y

Токарный станок оснащен направляющими качения роликового типа производства HIWIN / PMI (Тайвань), которые позволяют производить точение с высокой точностью позиционирования. Направляющие качения обладают малой силой трения, что обеспечивает наименьшие усилия перемещения узлов и равномерность перемещений. Также за счет конструкции направляющих увеличен срок службы и снижены требования к обслуживанию узла.

Применяется высокоточный предварительно натянутый ШВП (двойные гайки), соединенный с двигателем подачи непосредственно с помощью рычажного механизма, без зазора, с высокой жесткостью передачи.

Инструментальная система

Токарный станок с ЧПУ BL-H55Y

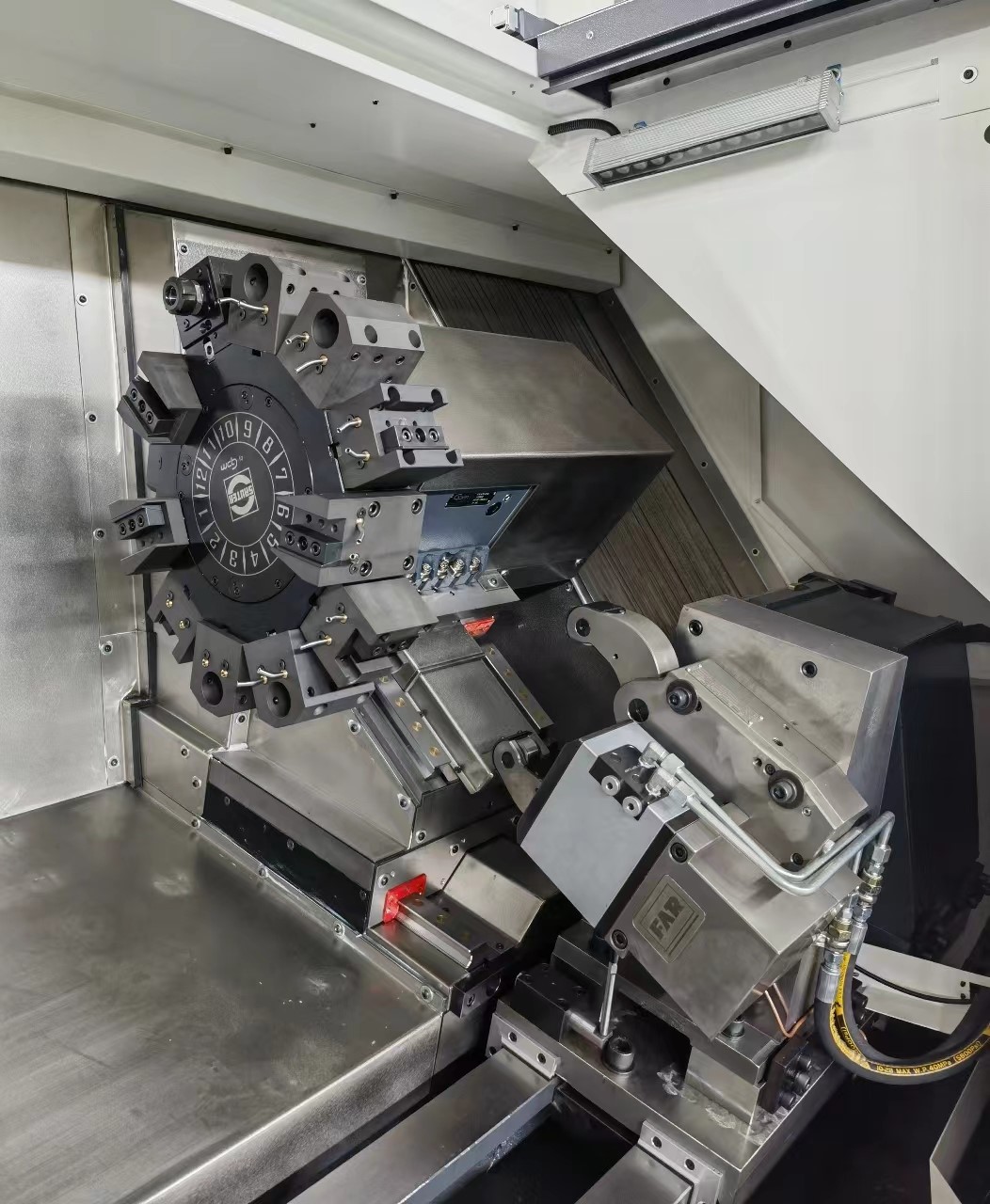

BL- H55Y: 12-ти позиционная приводная револьверная головка BMT55 (Sauter, Германия) с осью Y револьверная головка позволяет использовать различные комбинации инструмента. Конструкция головки обеспечивает высокоточную фиксацию при смене инструмента.

Основные компоненты станка

Токарный станок с ЧПУ BL-H55Y

Наименование:

Производитель, страна происхождения

Система ЧПУ

FANUC (Япония)

X, Z оси сервопривода

FANUC (Япония)

Серводвигатель и драйвер шпинделя

FANUC (Япония)

Энкодер шпинделя с магнитным кольцом

FANUC (Япония)

Шпиндельный блок

KENTURN (Тайвань)

Подшипник

Япония NSK/Германия, FAG

ШВП

HIWIN/PMI, (Тайвань)

Линейные направляющие

HIWIN/PMI, (Тайвань)

Револьверная голова

H55: MYKUN (Тайвань)

Патрон и цилиндр

AUTOGRIP (Тайвань)

Гидравлические части

TAIWAN/JAPAN

Насос смазки

HERG, (Япония)

Гайки

YINSH (Тайвань)

Основные электрические детали

SCHNEIDER (Франция)



Технические характеристики

Основные характеристики
Размер патрона 8’’(A2-6)/10’’(A2-8)*
Макс. диаметр поворота. над станиной 600 мм
Макс. диаметр над направляющими 300 мм
Максимальная длинна обработки 1000, 1500, 2000 мм
Макс. диаметр точения. 350 мм
Отверстие шпинделя Φ62(A2-6)/Φ92(A2-8)*
Скорость вращения шпинделя 3500(A2-6)/2500(A2-8)* об/мин
Макс. диаметр прутка Φ51(A2-6)/Φ74(A2-8)*
Точность деления оси C 0.01° мм
Линейные направляющие по осям (X/Y/Z) 35/35/45 мм
Мощность двигателя шпинделя 11/15(A2-6),15/18.5(A2-8)*
Перемещение по оси X 210 мм
Перемещение по оси Y +/-50
Перемещение по оси Z 1050, 1500, 2050 мм
Ускоренный ход по осям X/Z 20 м/мин
Тип инструментальной револьверной головки 12T BMT55 серво-приводная
Размер хвостовика инструмента 25×25, Φ40
Конус пиноли задней бабки MT5#
Корпус задней бабки макс. перемещение 850, 1400, 1900 мм
Точность позиционирования (X/Z) ±0.005 мм/ ±0.008 мм/ ±0.009 мм
Повторная точность позиционирования (X/Z) ±0.003 мм
Габариты размер 3400/4200/4800×2100×2100 (исклю-чить/включить конвейер для стружки) мм
Вес станка 7200/ 8400/ 9600
