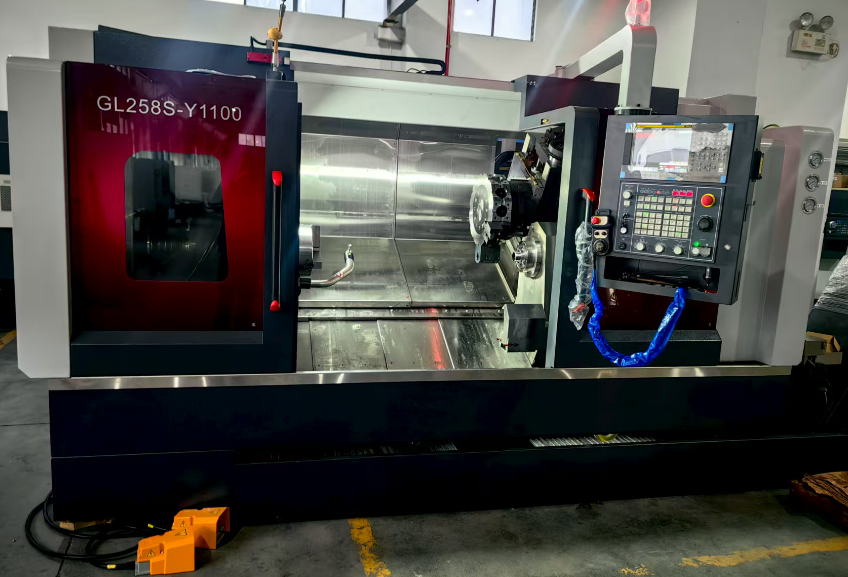

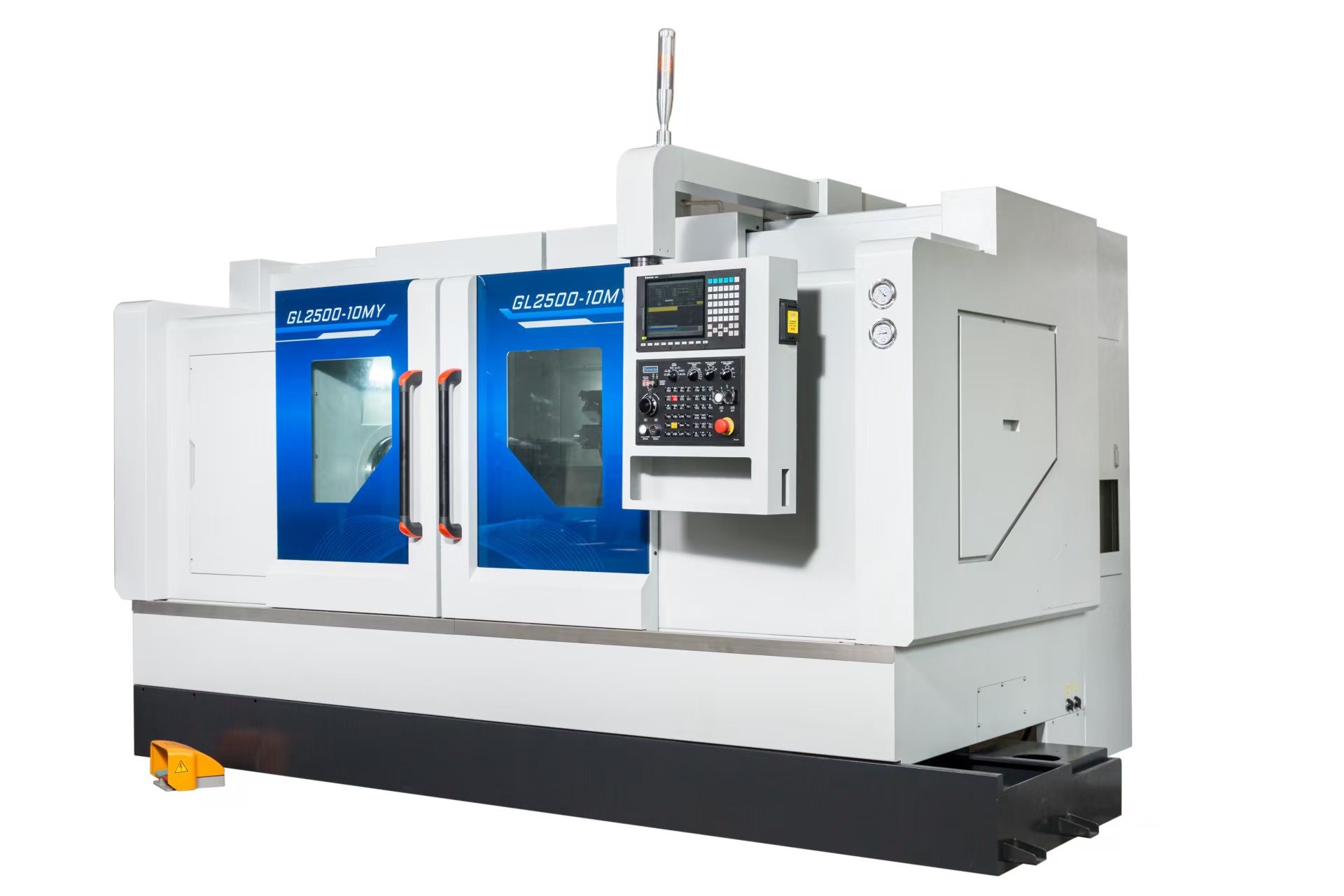

Токарный обрабатывающий центр, модели: GL250-10M, GL250-10MY (Y)

Токарный станок с ЧПУ серии GL250-10 — это высокоточный наклонно-токарный центр с ЧПУ высокой жесткости

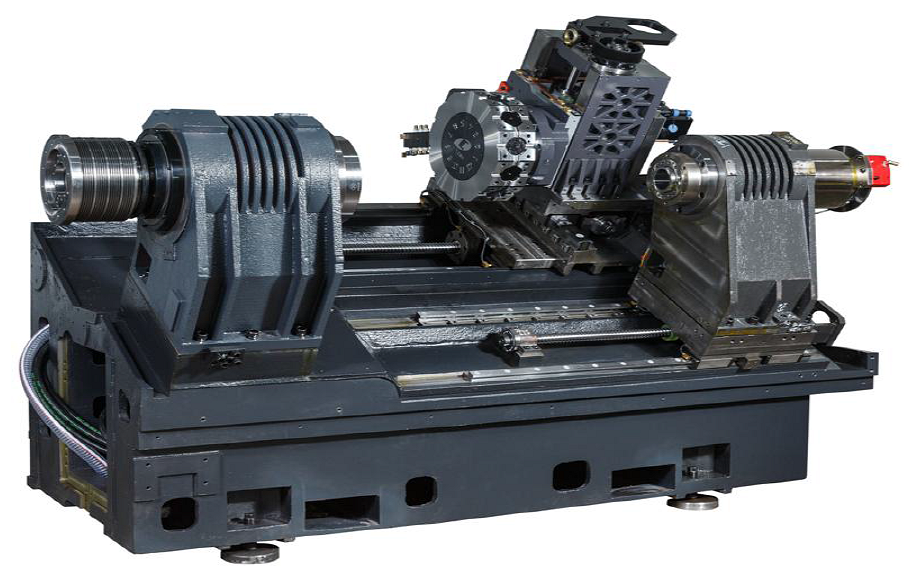

Станина станка, шпиндельная бабка, суппорт, направляющая , крепление двигателя и подшипника отлиты из высококачественного чугуна HT300. Все отливки выдерживаются при высокой температуре более 56 часов, а затем подвергаются отпуску для устранения внутренних напряжений и обеспечения стабильности станка.

Станина имеет наклонную конструкцию в 30 градусов, исключающую протечки, и отлита как единое целое, что значительно повышает стабильность и жесткость обработки на станке.

Дополнительный способ удаления стружки. Пользователи могут заранее выбрать правосторонний или заднесторонний способ удаления стружки, что позволяет рационально использовать производственное пространство.

Шпиндельная коробкас ребрами жесткости , обеспечивающая превосходное рассеивание тепла и минимальную погрешность теплового смещения .

Оси X/Z используют линейные направляющие, которые обладают высокой жесткостью, низким уровнем шума и трения, а также позволяют добиться быстрого перемещения и оптимальной точности окружности.

Быстрое перемещение по осям X/Z: 18-24/мм/мин.

Сервопривод X/Z использует абсолютное определение координат, поэтому нет необходимости возвращаться в исходное положение во время каждой обработки, что повышает эффективность.

Серводвигатель осей X /Z и ходовой винт напрямую соединены прецизионной муфтой, что позволяет устранить зазор в соединении и повысить эффективность передачи.

Ёмкость резервуара для смазочно-охлаждающей жидкости достигает 120 л, что обеспечивает быстрый отвод тепла, выделяемого при резке. Резервуар расположен в нижней части станка для экономии места.

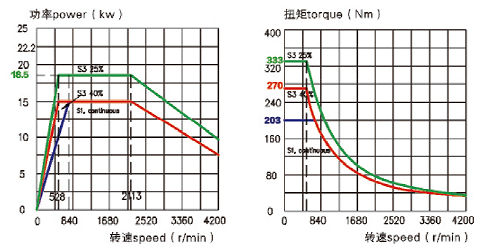

Шпиндель оснащен прецизионными коническими шарикоподшипниками, обеспечивающими высокую скорость и точность, со стандартной скоростью до 3200 об/мин. Станок оснащен двигателем шпинделя мощностью 15/18,5 кВт и шкивом поликлинового ремня для предотвращения проскальзывания, что обеспечивает эффективное использование мощности двигателя шпинделя и повышает жесткость шпинделя при резке .

Распределительная коробка имеет конструкцию с задним подвесом, что позволяет экономить место и максимально эффективно использовать ограниченное пространство.

Чтобы гарантировать качество всей машины, все основные закупаемые детали закупаются у всемирно известных производителей:

Подшипник шпинделя: Япония NSK/NTN

Линейная направляющая: PMI/THK

Шариковый винт: PMI/THK

Система управления: FANUC

Серводвигатель: FANUC
