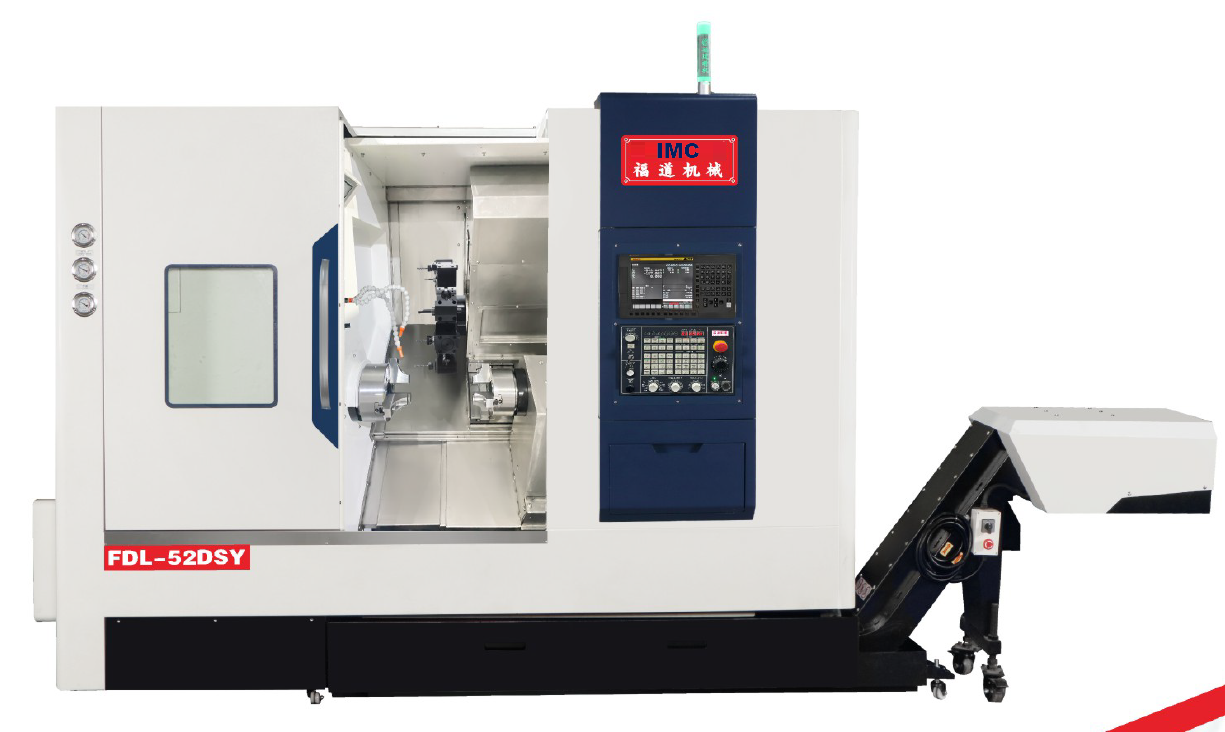

Токарно-фрезерный станок с двумя шпинделями и осью Y модель IMC FDL-46DSY

Токарно-фрезерный станок с двумя шпинделями IMC FDL-46DSY имеет коробчатую конструкцию станины, выполненную из высокопрочного чугуна HT300. Материал обладает плотной структурой, высокой прочностью, оптимальной твердостью, низким коэффициентом трения и свойствами самосмазывания. Литая интегрированная конструкция основания и станины значительно повышает общую жесткость и устойчивость станка, обладает способностью поглощать вибрации, что снижает износ инструмента и улучшает качество обработки деталей. Станок обладает высоким соотношением цены и производительности. Компактная и рациональная компоновка, высокая скорость вращения, высокая точность, высокая жесткость и богатая конфигурация обеспечивают пользователям высокую эффективность и надежность в эксплуатации.

Основные особенности токарно-фрезерного станка с двумя шпинделями:

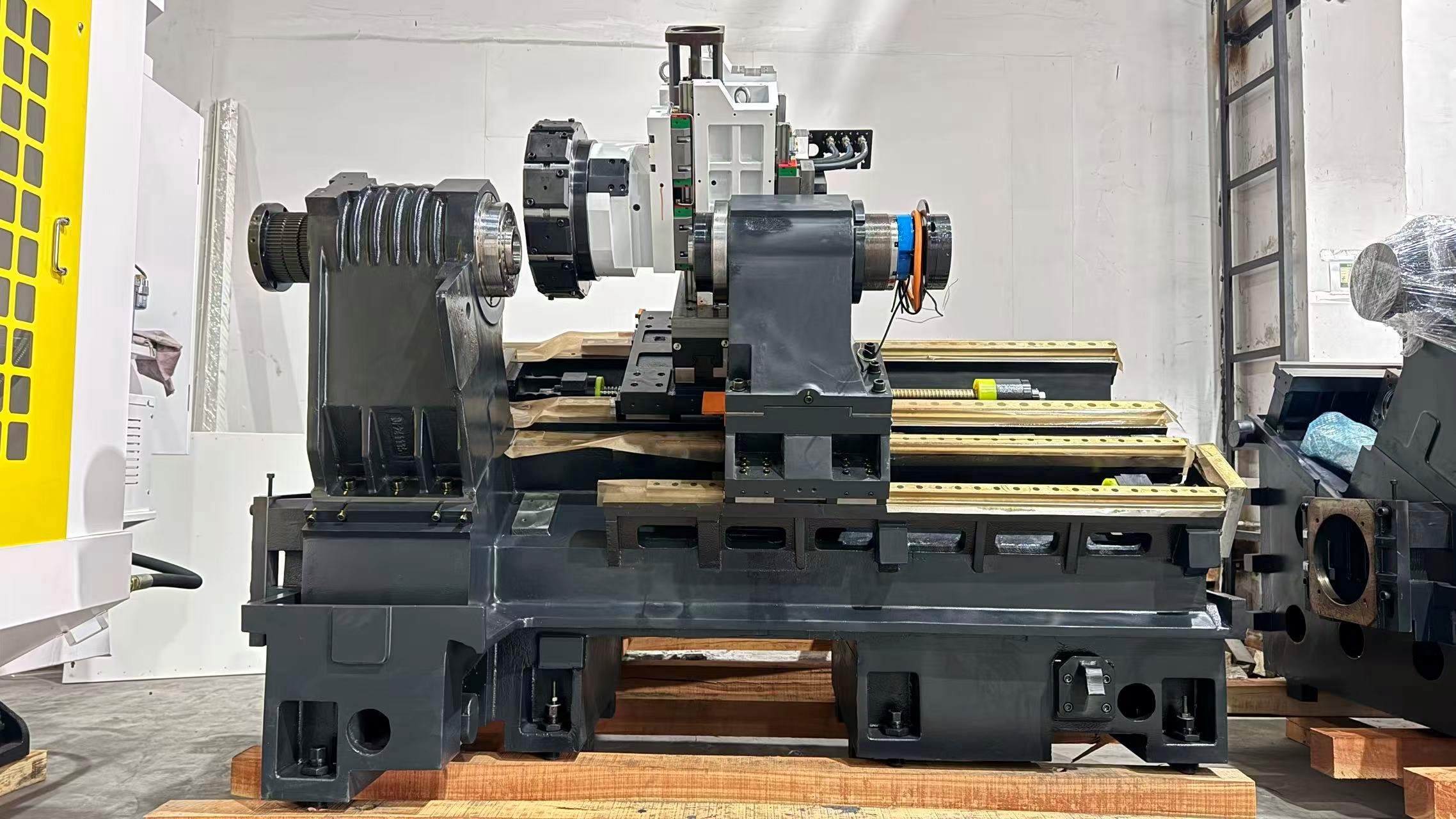

Станок имеет наклонную компоновку, станина и основание выполнены как единая конструкция, что существенно повышает устойчивость к изгибу и кручению во время работы. Высокая жесткость и стабильность интегрированной станины и основания служат надежной гарантией высокой точности всего станка.

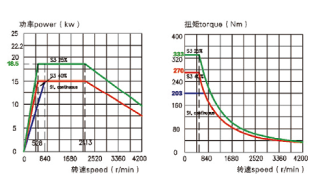

Главный (передний) шпиндельный узел является независимым (втулочного типа) с высокоточными шпиндельными подшипниками. Весь электропакет шпинделя обладает высокой точностью, хорошей жесткостью и обеспечивает удобный монтаж и демонтаж. Система шпинделя прошла строгие динамические балансировочные испытания, характеризуется высокой точностью, хорошим сохранением точности, малыми тепловыми деформациями и отличной термической стабильностью. Максимальная скорость вращения главного шпинделя достигает 6000 об/мин. Высокая точность, жесткость, скорость вращения и эффективность шпиндельного узла позволяют станку выполнять не только чистовую, но и черновую обработку, а также тяжелое резание, что особенно подходит для серийного производства изделий сложной формы с высокими требованиями к точности и чистоте поверхности.

Второй (задний) шпиндель токарно-фрезерного станка приводится в действие сервоприводом (электропакетом). Пользователь может осуществлять подачу с бесступенчатым регулированием с помощью панели управления, обеспечивая высокую эффективность обработки на станке.

Стандартная комплектация станка включает серворевольверную головку с приводными инструментами (силовую револьверную головку), предоставляя пользователю удобные, практичные и надежные технологические возможности.

Система подачи станка приводится в движение непосредственно серводвигателями, что обеспечивает хорошие характеристики жесткости, точности и динамического отклика. Станок оснащен линейными направляющими тайваньского производства (Yintai) или японскими (THK). Максимальная скорость быстрого перемещения 24 м/мин.

Станок оснащен комплексной гидравлической и смазочной системами. Использование высококачественных компонентов, таких как гидронасосы и гидроклапаны, значительно снижает вероятность отказов. Гидравлическая и смазочная системы имеют простую и надежную конструкцию. На станке применена централизованная система автоматической порционной смазки.

В системе фрезерования и токарной обработки используется тайваньский поворотный патрон с опциональным автоматическим устройством удаления стружки, что значительно снижает нагрузку на оператора и обеспечивает безопасное и эффективное производство. Все вышеперечисленные функциональные компоненты могут управляться программируемым способом, а различные специальные приспособления могут быть спроектированы и установлены в соответствии с конкретными требованиями пользователя.
