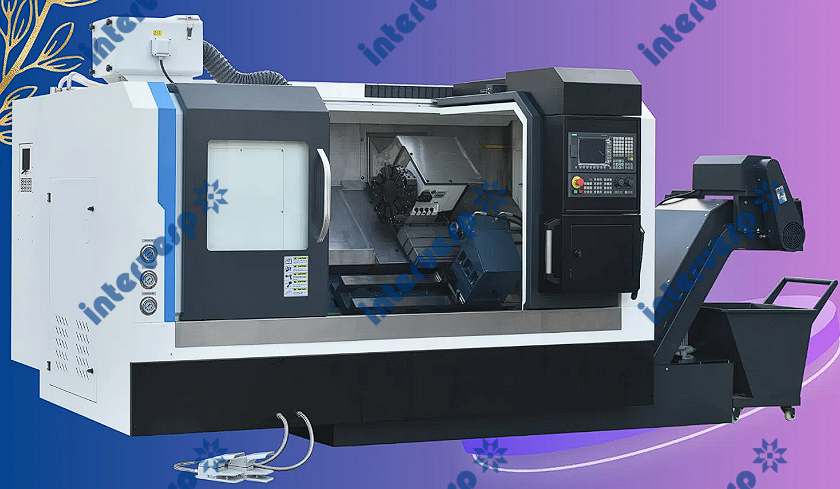

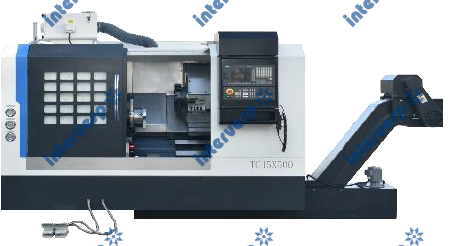

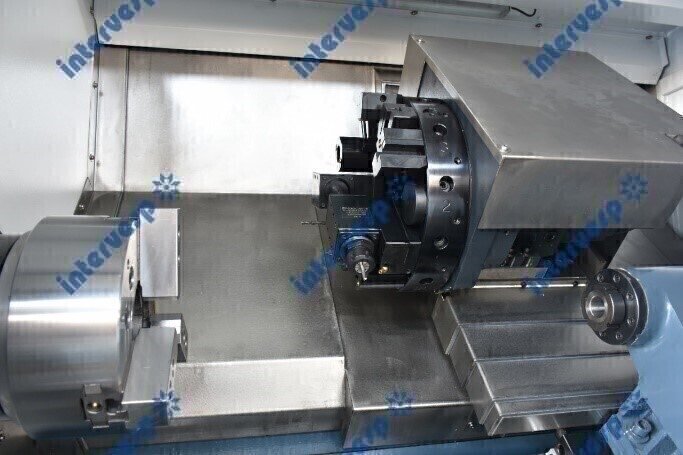

Токарный станок с ЧПУ INT40-M/500

За счет наклонной массивной чугунной станины данный станок обладает достаточной жесткостью и точностью, чтобы производить изделия на серийном производстве.

Высокая надежность и точность в совокупности с небольшими габаритными размерами делают данный станок незаменимым на любом производстве, где необходима автоматизация процессов точения изделий из металла и пластика.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

• Наклонная моноблочная цельнолитая станина из чугуна обеспечивает высокую жесткость;
• Направляющие качения 35 мм (Тайвань);
• Шарико-винтовая пара d = 32 мм (Тайвань);
• Полное кабинетное ограждение;
• Проходное отверстие шпинделя 50 мм;
• Станина имеет индукционную закалку с твердостью > HRC 55;
• Шпиндель с высокоточными и надежными подшипниками обеспечивает жесткость и точность;
• Оригинальные компоненты GSK

ПРЕИМУЩЕСТВА:

• Современный внешний вид станка, высокое качество лакокрасочного покрытия;
• Эргономичный дизайн и удобное расположение основных модулей станка;
• Станок компактный, занимает мало пространства на производстве;
• Монолитная литая станина из чугуна является гарантом высокой жесткости и точности;
• Чугунная станина сводит на нет рабочие вибрации;
• Мощный двигатель для стабильной и высокопроизводительной работы;
• Система автоматической смены инструмента для решения технических задач любой сложности;
• Подача смазочно-охлаждающей жидкости в зону резки;
• Система автоматической смазки направляющих позволяет упростить контроль обслуживания станка;
• Кабинетная защита;
• Шкаф с электрокомпонентами, степень защиты IP54.

КАБИНЕТНОЕ ОГРАЖДЕНИЕ

Высокое качество лакокрасочного покрытия и эргономичный дизайн обеспечивают современный вид оборудования.

Кабинетное ограждение обеспечивает защиту оператора станка от возможных трав в процессе работы - возможный контакт с подвижными элементами станка, отлетающая стружка, СОЖ и масло.

Концевой датчик установлен на станке с целью предотвращения внезапного включения станка с открытой створкой двери, тем самым увеличивая уровень безопасности производственного процесса.

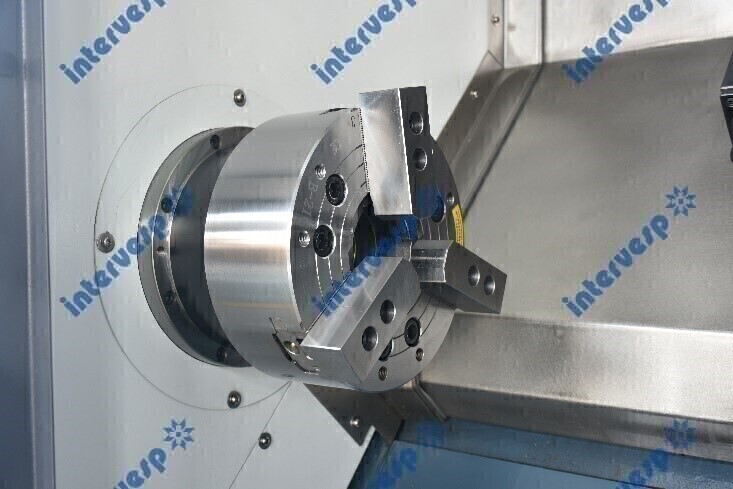

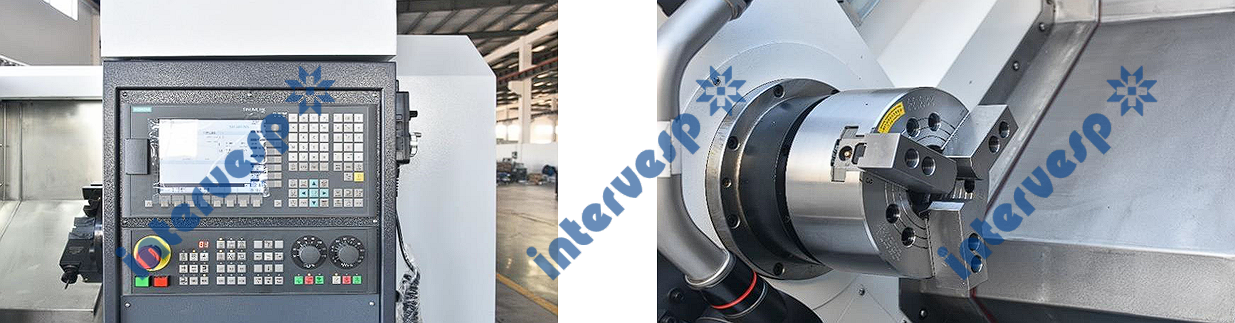

ГИДРАВЛИЧЕСКИЙ ПАТРОН 200 ММ

Предназначен для быстротечного зажима прутков и заготовок цилиндрического и иного сечения (четырехгранных, шестигранных и др.)

Точность центрирования обеспечивается за счет упруго деформируемых зажимных элементов (кулачков), перемещающимися одновременно.

За счет этого обеспечивается само центрирование прутка или детали в патроне. Погрешность точности центрирование детали не превышает 0,05 - 0,08 мм

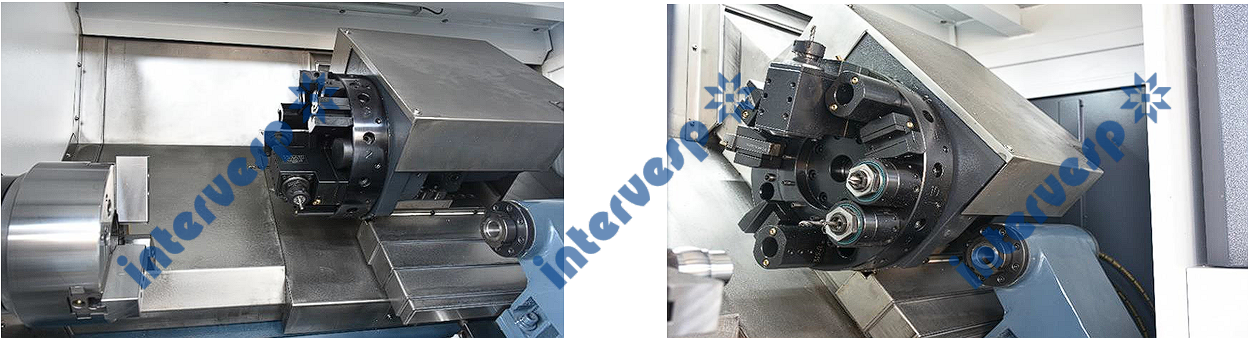

2-ТИ ПОЗИЦИОННАЯ ПРИВОДНАЯ РЕВОЛЬВЕРНАЯ ГОЛОВА

Максимальное количество устанавливаемых инструментов составляет - 12 ед.

Данная модель револьверной головки оснащается инструментальными блоками для обработки внешнего диаметра, с размером инструмента 20 х 20 мм и расточными блоками диаметром 25 мм.

В комплекте идут 2 блока приводного инструмента:

• ATH30-ER25
• RTH30-ER25

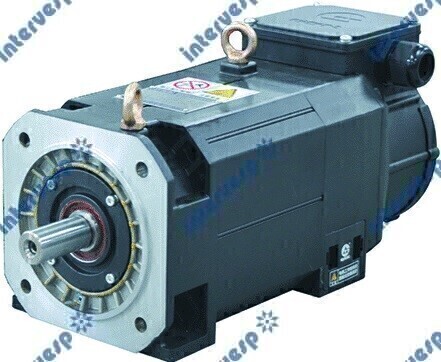

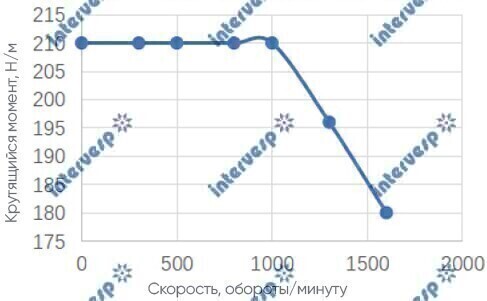

СЕРВОДВИГАТЕЛЬ ШПИНДЕЛЯ 11 / 15 КВТ

Сильная перегрузочная способность, надежная работа при 150% номинальной мощности в течение 30 минут, ударопрочность и длительный срок службы.

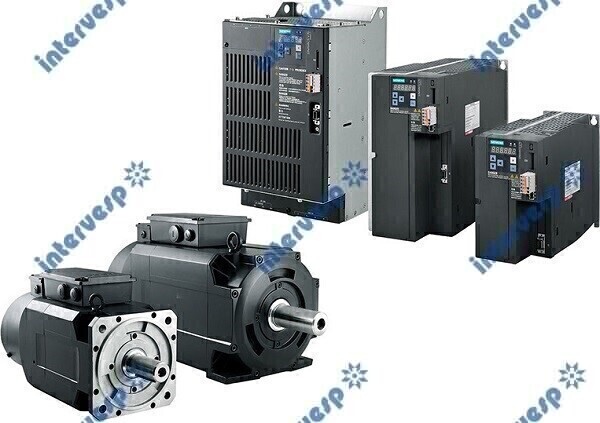

ПРИВОДНАЯ СИСТЕМА GSK

Серводвигатели GSK на осях X и Z обеспечивают минимальное время разгона и широкий диапазон частот вращения c высокой мощностью обеспечат максимальную производительность станка.

Благодаря множеству технических инноваций приводная система GSK задает новые стандарты в классе приводов станков.

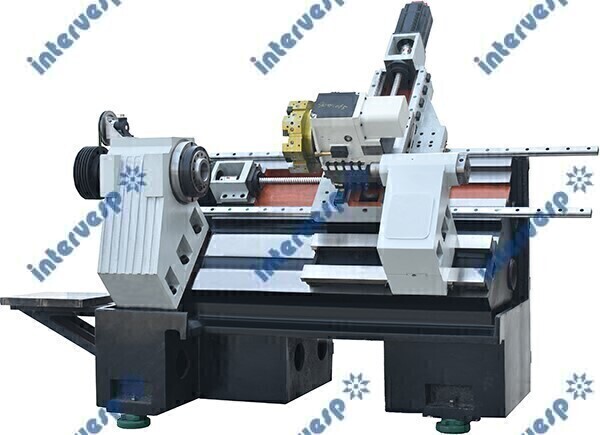

НАКЛОННАЯ МОНОЛИТНАЯ СТАНИНА ИЗ ЧУГУНА

Отсутствие вибраций при обработке, жесткость и стабильность конструкции.

Для снятия напряжения станины проходят термообработку.

Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности.

В стандартной комплектации станок оборудован виброопорами.

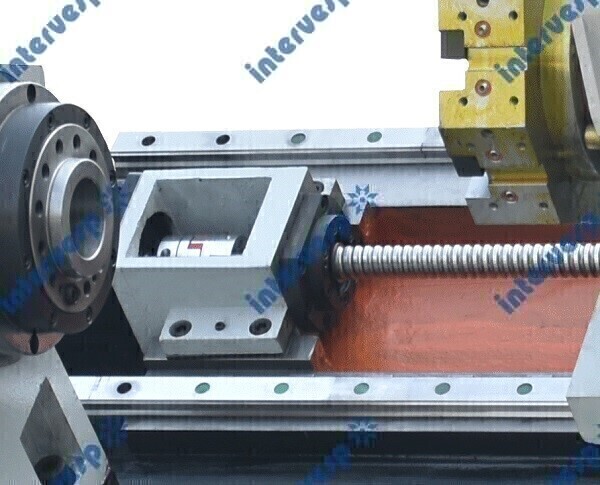

НАПРАВЛЯЮЩИЕ КАЧЕНИЯ И ШАРИКО-ВИНТОВЫЕ ПЕРЕДАЧИ (ТАЙВАНЬ)

Рельсы и каретки в нормальных условиях эксплуатации не требуют специального технического обслуживания, автоматическая система подачи смазки обеспечит долгий срок службы сохраняя высокие скоростные характеристики, точность позиционирования и плавность хода.

Шарико-винтовая передача является важнейшим элементом токарного центра с ЧПУ. С помощью ШВП осуществляется движение рабочего модуля станка - суппорта с установленной револьверной головой.

ТЕЛЕСКОПИЧЕСКИЕ ЗАЩИТЫ

Направляющие качения и шарико-винтовые передачи надежно защищены стальными телескопическими кожухами по осям Х и Z, что исключает попадание стружки и СОЖ на подвижные элементы станка.

Данная опция не позволяет оказывать механического воздействия на направляющие, увеличивая их срок службы, сохраняя заводские параметры точности и позиционирования.

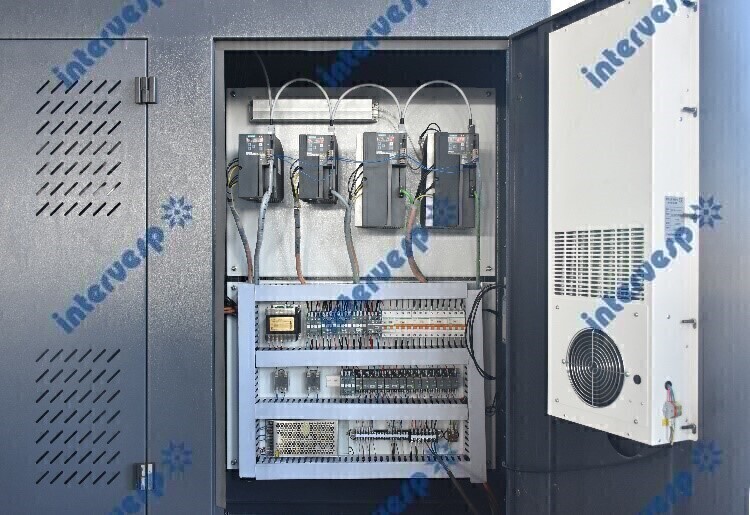

ЭЛЕКТРИЧЕСКИЙ ШКАФ С КОМПОНЕНТАМИ

Шкаф служит для надежного хранения электрокомпонентов, которые передают и обмениваются информацией с исполнительными механизмами (серводвигателями и ЧПУ).

Шкаф оборудован кондиционером, который не позволяет нагреваться драйверам, электрическим платам и контакторам в процессе работы станка.

На своем производстве мы не экономим на электрокомпонентах и используем комплектующие ведущих мировых производителей, что позволяет избежать помех и ошибок при обмене информацией с исполнительными механизмами.

Драйверы для серводвигателей, отвечающих за перемещение суппорта по осям Х и Z - GSK.

Контакторы - Sсhneider (Франция).

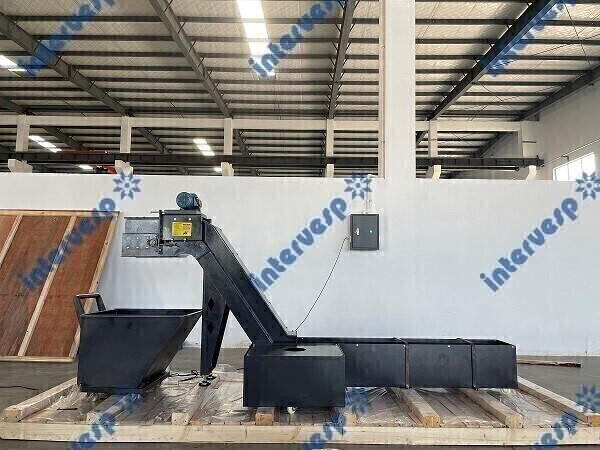

ТРАНСПОРТЕР ДЛЯ УДАЛЕНИЯ СТРУЖКИ ЛЕНТОЧНОГО ТИПА

Удаляет стружку из станка и выпускает ее в идущую в комплекте тележку с минимальным выводом СОЖ.

Необходимое решение для высокопроизводительного использования станка.

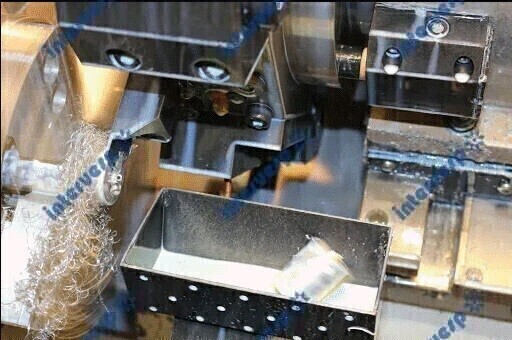

ДЕТАЛЕУЛОВИТЕЛЬ

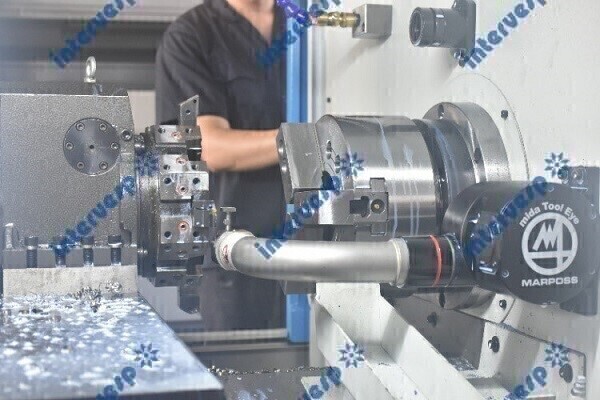

ИЗМЕРЕНИЕ И ПРИВЯЗКА ИНСТРУМЕНТАСостоит из неподвижной базы и мобильной руки, которая может двигаться в позицию замера в двух режимах:

• Вручную, оператором. Идеально для средней загруженности производства и средним уровнем автоматизации.
• Автоматически, электроприводом: рука контролируется ЧПУ, идеально для высокой загруженности производства и высоким уровнем автоматизации.

Это является необходимым условием для проверки инструментов на предмет износа и поломки в течение цикла обработки.

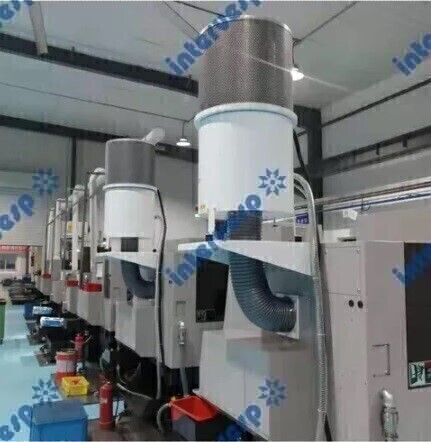

СИСТЕМА УДАЛЕНИЯ И ФИЛЬТРАЦИИ МАСЛЯННОГО ТУМАНА

Процесс удаления (сбора) масляного, водяного и/или другого тумана охлаждающей жидкости из окружающей среды во время механообрабатывающего станка.

Для обеспечения более чистой рабочей среды и защиты оператора станка. Эта система значительно снижает воздействие масляного тумана, сводя к минимуму воздействие остаточного масла не загрязняя воздух в помещении.

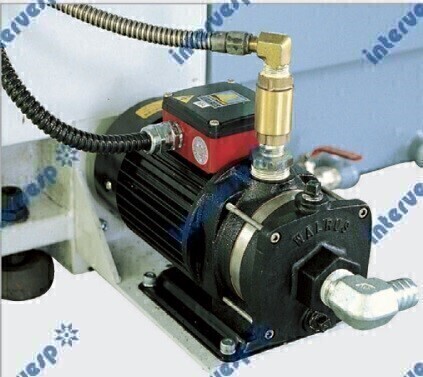

ПОДАЧА СОЖ ВЫСОКОГО ДАВЛЕНИЯ 20 БАР

Позволяет оптимизировать уделение стружки и тепла из зоны резания путем подачи смазочно-охлаждающих жидкостей через револьверную голову с высоким давлением (до 20 бар).

Тем самым режущая кромка инструмента дольше сохраняет свои заявленные характеристики, что позволяет экономит на инструменте и времени его замены.
