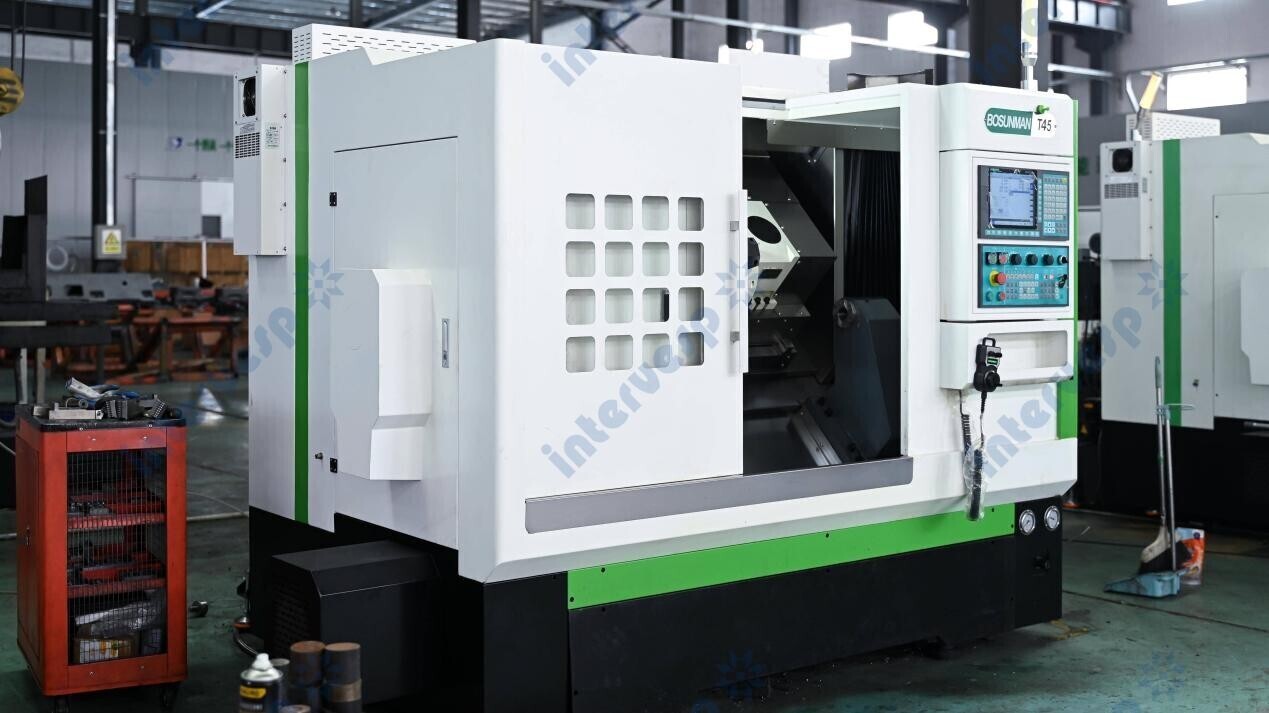

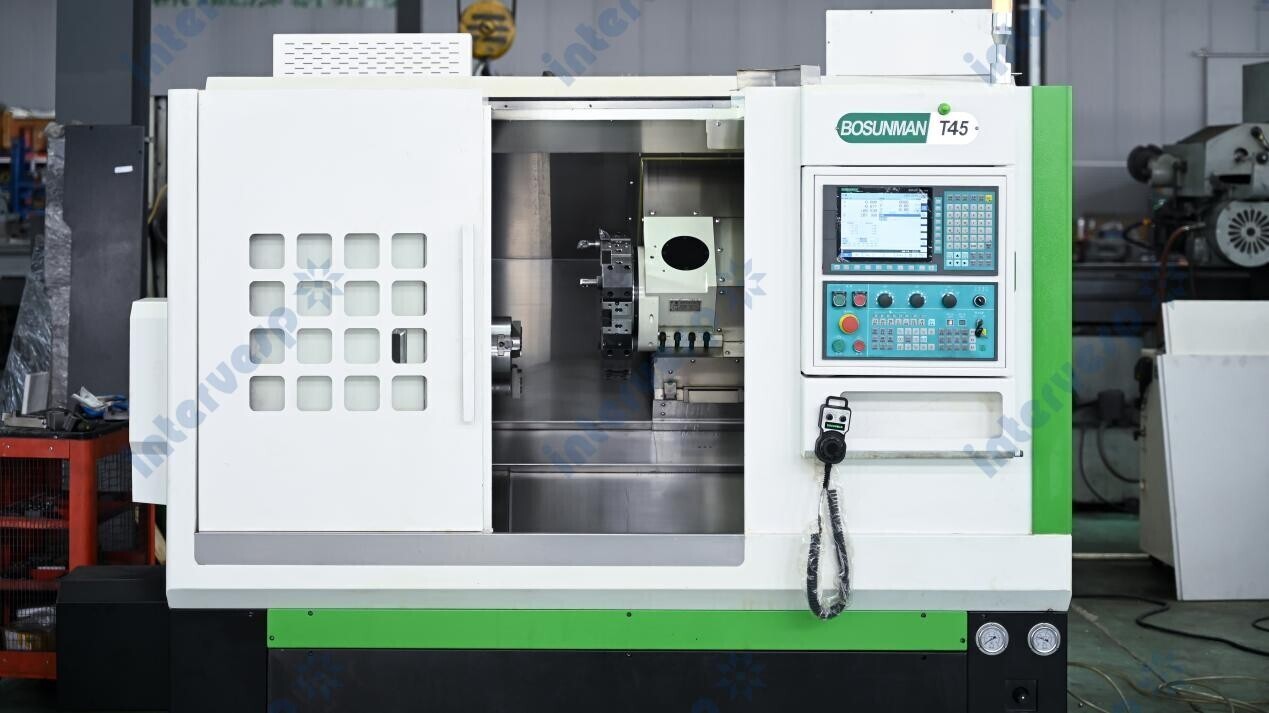

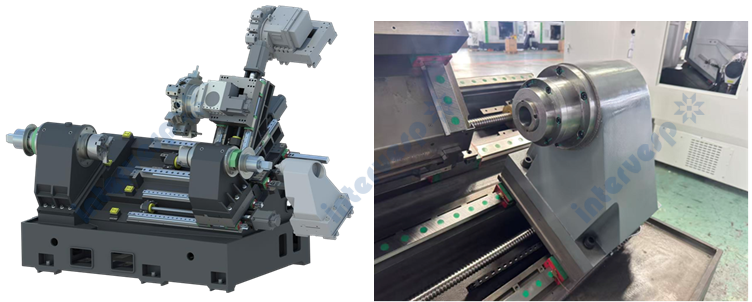

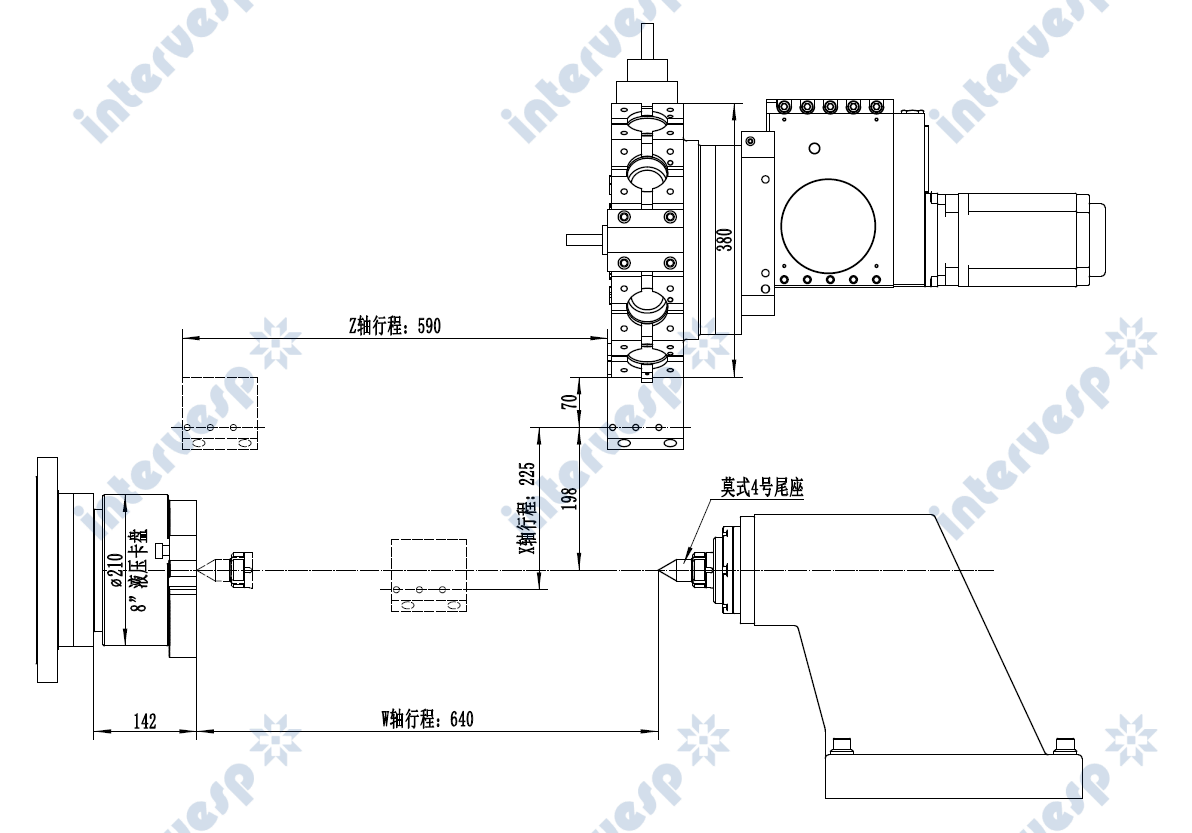

Токарно-фрезерный станок с ЧПУ T45M

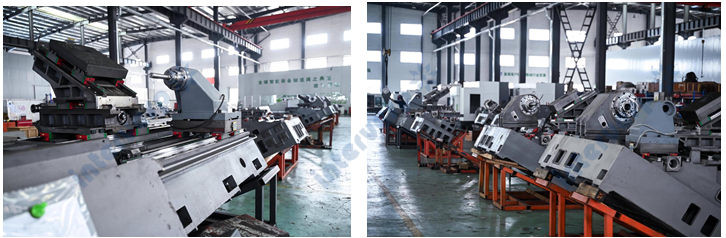

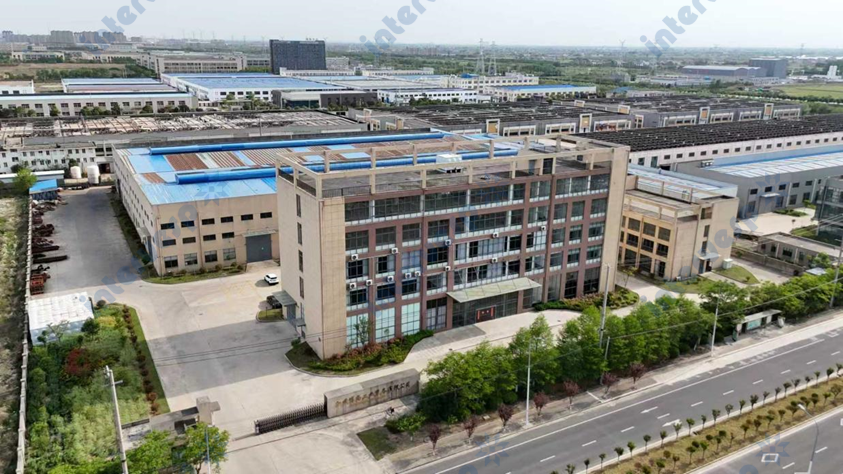

Компания BOSUNMAN Industrial Equipment Co., Ltd. является одним из немногих инновационных предприятий Китая в области производства станков с ЧПУ, обладающих возможностями по разработке и производству ключевых функциональных узлов, таких как: полноценные станки с ЧПУ, системы числового программного управления (ЧПУ), B-ось, поворотные столы с моментным двигателем и шпиндели со встроенным двигателем. В настоящее время компания имеет два крупных завода в городе Наньтун и городе Хэфэй общей площадью более 61 000 м².

Ежегодный объем выпуска станков различных типов составляет около 1000 единиц. Штат научно-исследовательских и опытно-конструкторских разработок насчитывает около 50 человек. Общее количество различных патентов превышает 200.

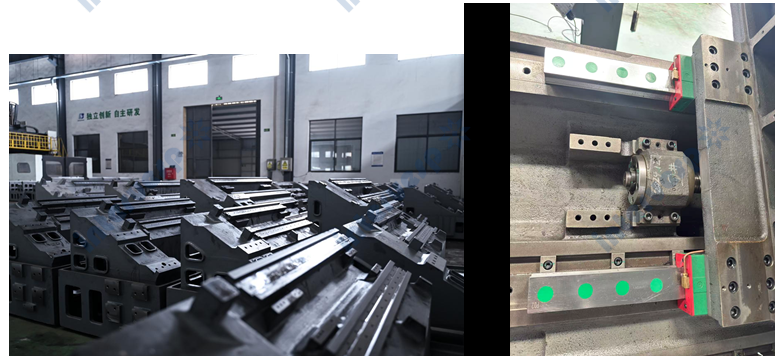

Оптимальная конструкция станка разработана с использованием системы автоматизированного проектирования (CAD). Модель T45M имеет наклонную станину с углом 30°, толстыми стенками и множеством рёбер жёсткости, а также проходит многоступенчатую обработку для снятия внутренних напряжений, что обеспечивает высокую жёсткость и хорошую виброустойчивость.

Данный станок оснащён линейными роликовыми направляющими шириной 45 мм, которые отличаются высокой устойчивостью к трению, высокой точностью и большой нагрузочной способностью. Станок подходит для высокоэффективной и точной обработки с тяжёлым режимом резания.

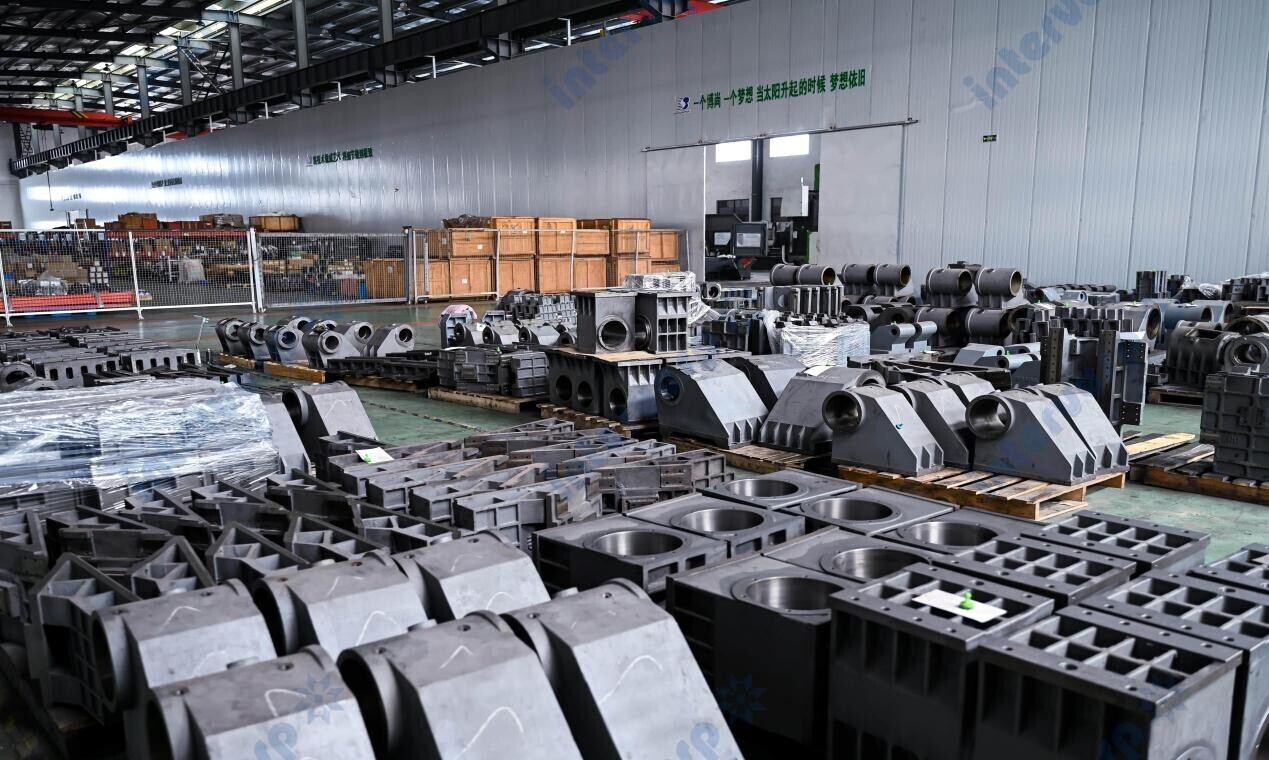

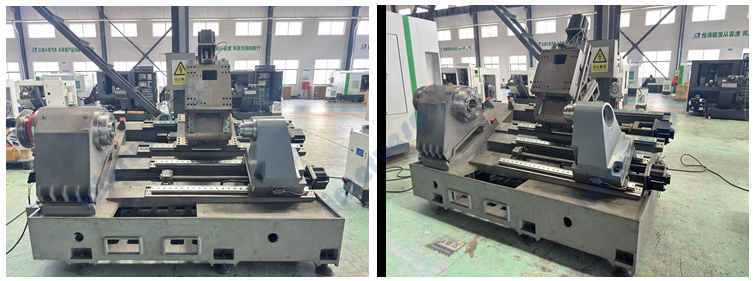

Использование цельнолитой конструкции из чугуна марки HT300A. Общий вес станка на 20% выше, чем у аналогичных моделей других производителей. Высокая жёсткость, высокая точность, подходит для тяжёлого резания.

Модель T45M оснащена программируемой задней бабкой с сервоприводом, что обеспечивает высокую эффективность и высокую точность.

Шпиндельная коробка выполнена в виде литой корпусной конструкции с часто расположенными внутри усилительными рёбрами. Конструкция обладает хорошей жёсткостью, устойчивостью к вибрации и кручению.

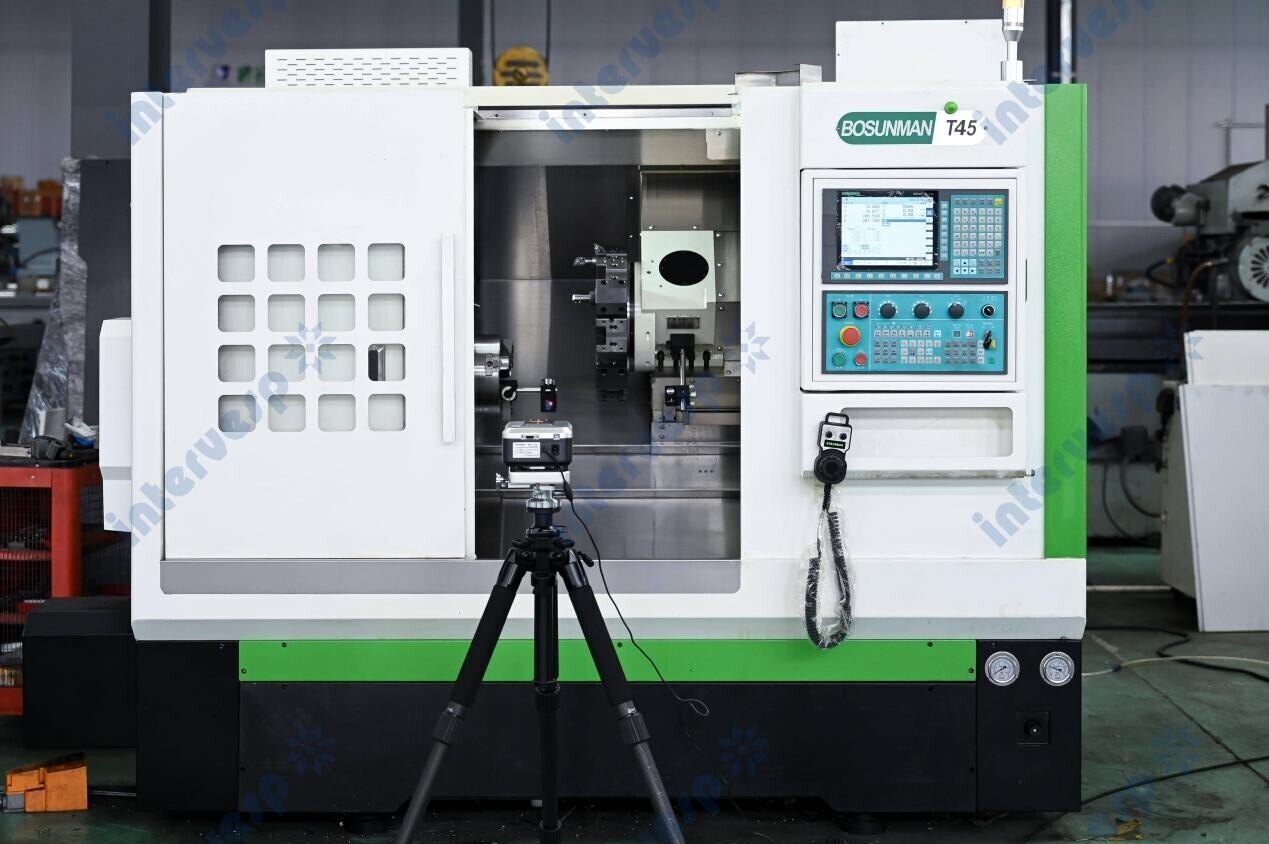

Ключевые компоненты и заводская точность проходят строгий контроль и всесторонние испытания для обеспечения геометрической и рабочей точности станка

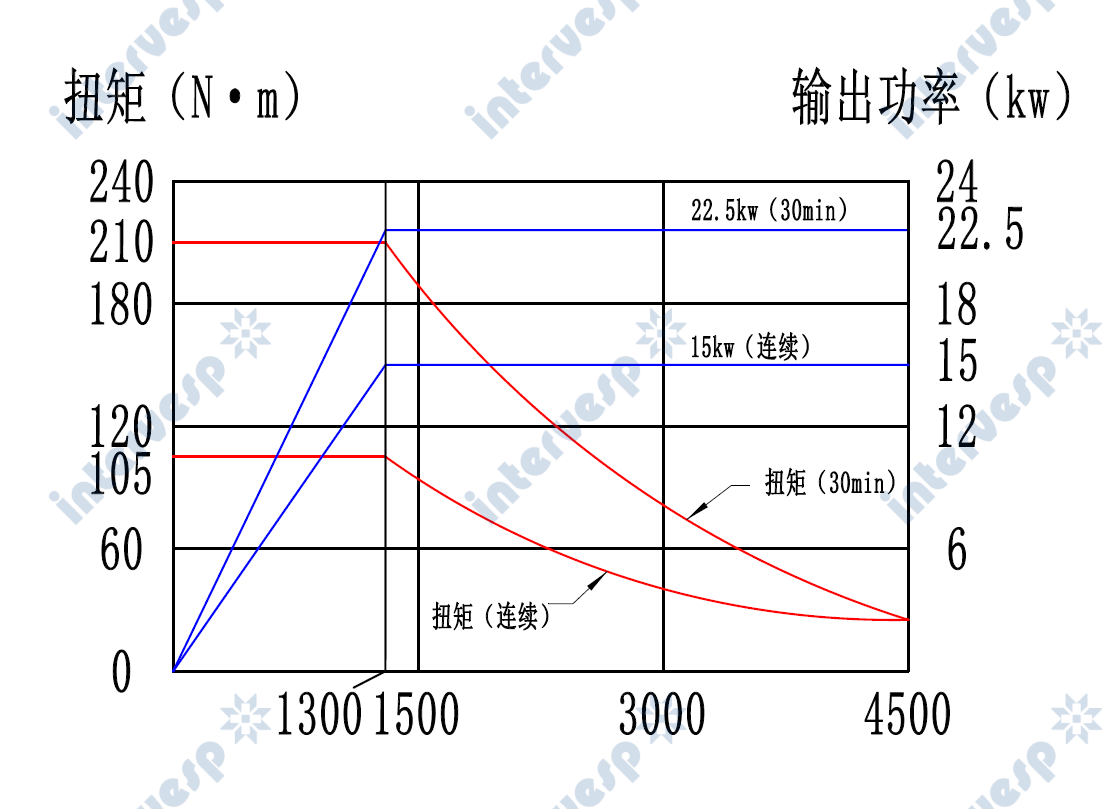

Крутящий момент

Требования к условиям окружающей среды при эксплуатации оборудования

Поддержание постоянной температуры окружающей среды является важнейшим фактором для выполнения точной обработки.

Допустимый диапазон температуры окружающей среды составляет от 10°C до 40°C. При температуре окружающей среды 20°C влажность должна составлять от 40% до 75%.

Для поддержания статической точности станка в заданных пределах оптимальный диапазон температуры окружающей среды составляет от 15°C до 25°C, при этом перепад температуры не должен превышать ±2°C за 24 часа.

Напряжение питания электропитания

Трехфазное пятипроводное, 380В (или другое), колебания напряжения в пределах ±10%, частота питания: 50 Гц ±1%.

Если напряжение в регионе эксплуатации нестабильно, станок должен быть оснащен стабилизированным источником питания для обеспечения его нормальной работы.

Станок должен иметь надежное заземление: заземляющий провод должен быть медным, диаметр провода должен быть не менее 10 мм², а сопротивление заземления должно быть менее 4 Ом.

Для обеспечения нормальной работоспособности оборудования, если сжатый воздух источника питания не соответствует требованиям к источнику воздуха, перед подачей воздуха в станок следует добавить устройство очистки источника воздуха (осушка, удаление масла, фильтрация).

Требования к охлаждающей жидкости

Охлаждающая жидкость должна быть водорастворимой.

Охлаждающая жидкость должна быть химически стабильной и обладать смазывающими свойствами.

Обеспечить отсутствие токсического воздействия охлаждающей жидкости на организм человека.

Обеспечить, чтобы охлаждающая жидкость не вызывала затвердевания или разбухания изделий из резины и смолы.

Использовать охлаждающую жидкость с низким пенообразованием.

Для обеспечения нормальной работоспособности оборудования главный шпиндель не должен непрерывно работать более 30 минут при максимальной частоте вращения и более 8 часов при частоте вращения, составляющей 80% от максимальной.

Оборудование должно быть защищено от прямых солнечных лучей, источников вибрации и тепла, а также расположено на расстоянии от высокочастотного электрического оборудования, сварочных аппаратов и т.п., чтобы избежать возникновения неисправностей или потери точности станка.

• Система ЧПУ FANUC 0i TF (5) plus (опц.Syntec)
• Серводвигатели FANUC (опц.Syntec) для X/Y/Z
• Серводвигатель FANUC для шпинделя
• Серводвигатель FANUC (опц.Syntec)для вращающейся револьверной головки
• Угловой датчик, Тайвань
• Программируемой задняя бабка с сервоприводом
• Приводная 12-позиционная револьверная голова BMT55
• Держатель для точения х 2 шт.
• Держатель для торцевого инструмента x 1 шт.
• Держатель расточного инструмента х 1 шт.
• Приводной держатель инструмента 0° x 1 шт.
• Приводной держатель инструмента 90° x 1 шт.
• Цанга ER25
• Гидравлическая станция
• Педали для гидравлического управления.
• Система смазки и охлаждающей жидкости
• Автоматический конвейер для стружки
• Кондиционер для электрошкафа.
• Стандарт CE
• Основные электрические компоненты Schneider или Siemens
• Светодиодная лампа освещения рабочей зоны.
• Сигнальная лампа
• Водяной пистолет для
• Пистолет для воздуха
• Ящик для инструментов для обслуживания.
• Регулируемые монтажные опоры.
• Руководство пользователя
• Отчет о проверке точности
