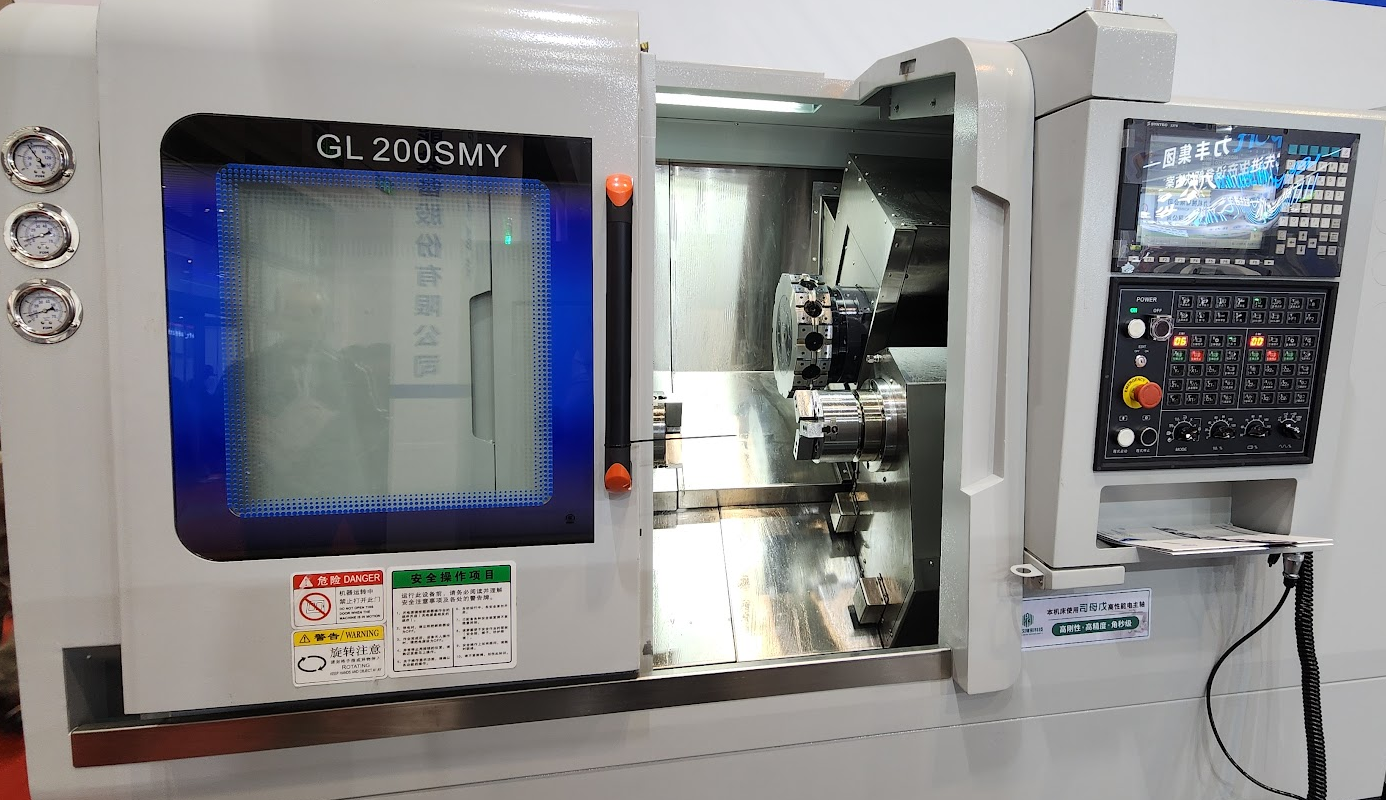

Токарный станок с ЧПУ GL200M, GL200MY

Технические характеристики оборудования позволяют использовать при работе на станке все преимущества современного режущего инструмента, обеспечивая также и твердое точение.

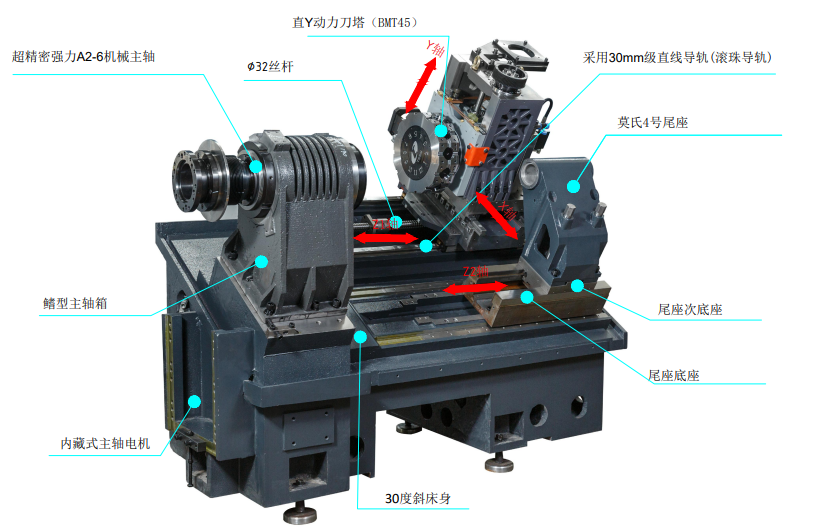

Базовые корпусные детали станка спроектированы и изготовлены на основе проведенного анализа конструкции по методу конечных элементов с учетом обеспечения минимальных деформаций от веса обрабатываемых деталей и сил резания. Все конструктивные решения, принятые при создании станка направлены на получение высокой точности обработки во всем диапазоне возможных режимов резания.

Отличительные особенности:

1. Станина станка отлита из высококачественного чугуна марки HT300. Все отливки выдерживаются под температурой более 56 часов и закаляются для устранения внутреннего напряжения и обеспечения жесткости станка.

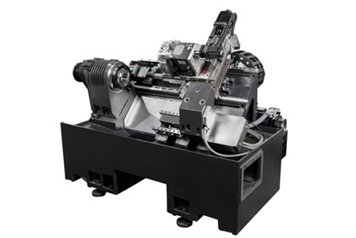

2. Станина с наклоном 30 градусов и водонепроницаемой конструкцией, что значительно повышает устойчивость и жесткость резания станка.

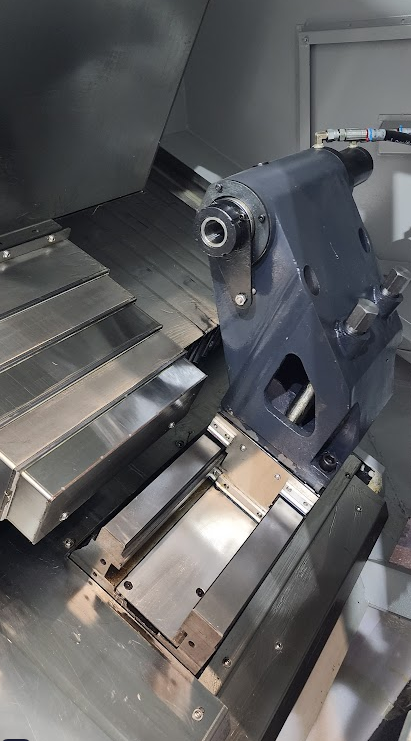

3. Высокожесткая задняя бабка MT4, без втулки оправки, программируемое управление, гидравлический привод, более удобная эксплуатация.

5. Шпиндельная коробка ребристого типа, показывающая отличное рассеивание тепла, достигающая минимальной погрешности теплового смещения.

6. Оси X/Z имеют лазерную компенсацию шага для обеспечения точности обработки станка.

7. Ось X/Z использует линейные направляющие, которые обладает характеристиками высокой жесткости, низкого трения, высокой скорости перемещения с наилучшей точности окружности.

9. Серводвигатель по осям X/Z использует абсолютное значение, и нет необходимости возвращаться в исходное положение каждый раз при обработке, что может повысить эффективность. В то же время, поскольку нет концевого выключателя, частота отказов может быть снижена, а надежность машины может быть повышена.

10. Серводвигатель оси X/Z и ходовой винт напрямую соединены прецизионной муфтой, что устраняет зазор соединения и повышает эффективность передачи.

11. Емкость бака смазочно-охлаждающей жидкости составляет 120 л, что позволяет быстро отводить тепло резки. И размещен в нижней части машины для экономии места.

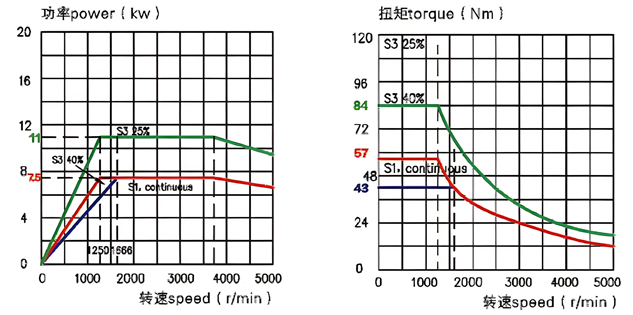

12. Шпиндель использует прецизионный конический шарикоподшипник с высокой скоростью и точностью, а стандартная скорость может достигать 4500 об/мин. В станке используется двигатель шпинделя мощностью 11 кВт* для GL200M.

13. Распределительная коробка имеет конструкцию с задним подвесом для экономии места и максимального использования ограниченного пространства.

14. Для обеспечения качества всего станка основные детали и компоненты, поставляются от  всемирно известных брендов:

Главный двигатель шпинделя: FANUC (Syntec)

Линейные направляющие: PMI/THK

Шариковый винт: PMI/THK

Система управления: FANUC (Syntec)

Серводвигатель: FANUC (Syntec)

• ЧПУ FANUC 0I-TF Plus (5)/ Syntec22M
• Литая чугунная станина
• Полностью закрытая защита от брызг с верхней крышей
• Серводвигатель шпинделя 11кВт
• Ось C
• Телескопические ограждения для осей X/Z
• Скорость вращения шпинделя 4200 об/мин
• Автоматическая система смазки
• Система охлаждения
• Пневматическая система
• Бак охлаждающей жидкости
• Светодиодная рабочая лампа
• Электронный маховик (MPG)
• Пистолет СОЖ
• Ящик с инструментами и руководствами пользователя
• Держатель инструмента (5 наборов)
• Воздушный пистолет, водяной пистолет

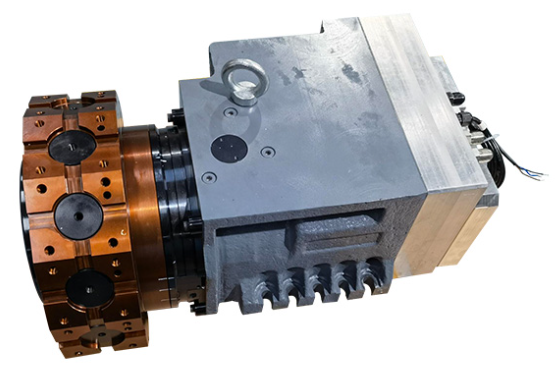

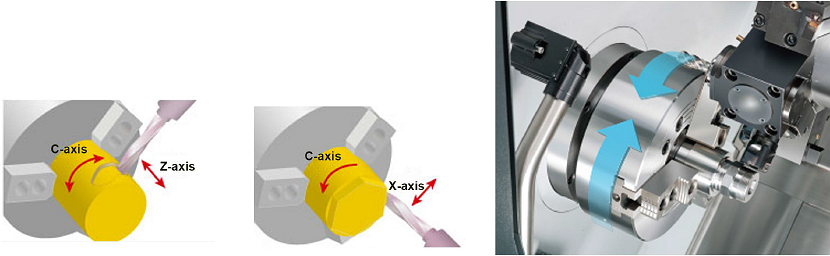

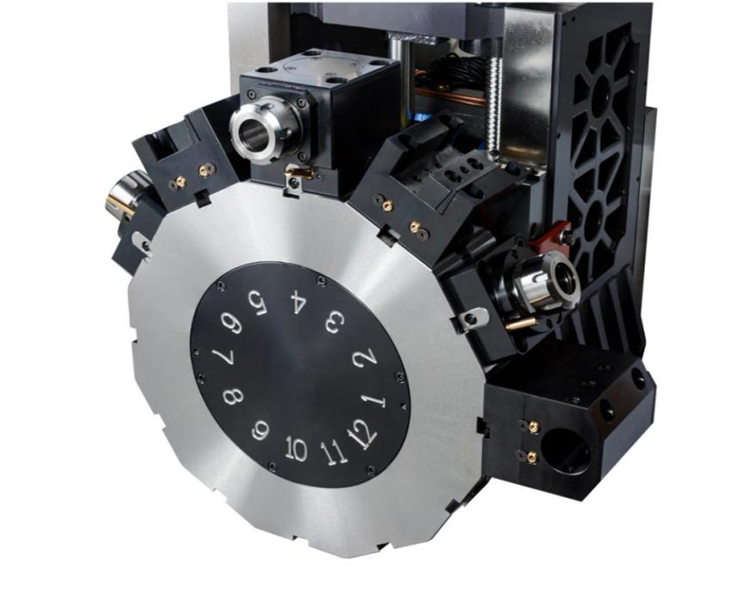

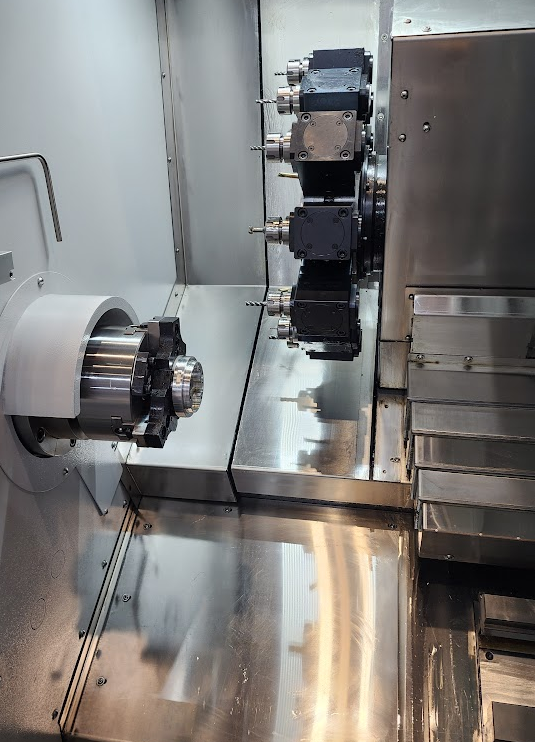

В сочетании с револьверной головкой, осью C и дисковой тормозной системой можно выполнять сверление, фрезерование, нарезание резьбы и другие составные функции

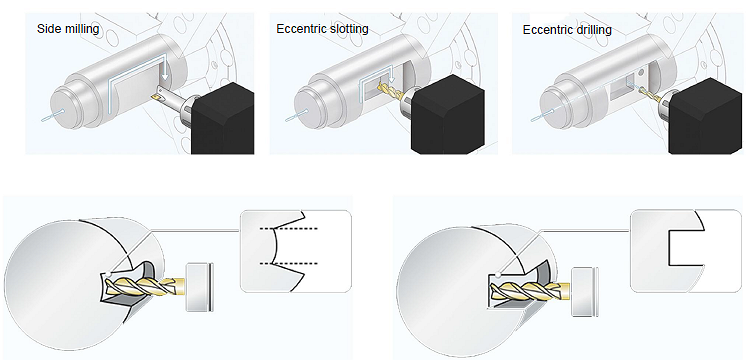

Без оси Y ширина канавки не может быть постоянной и точность низкая

Благодаря использованию оси Y можно поддерживать постоянную ширину канавки и высокую точность.
