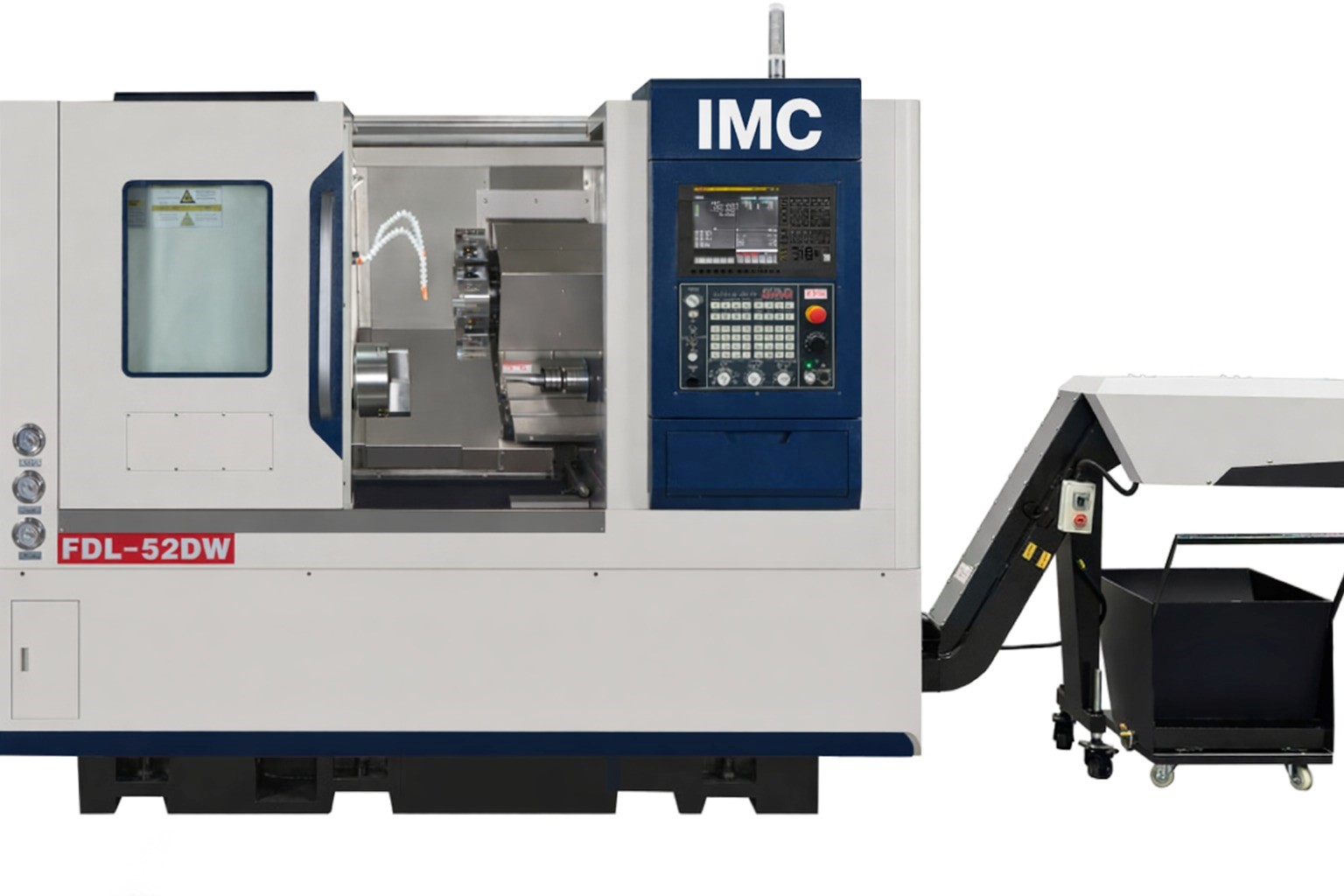

Токарный станок с ЧПУ IMC FDL-52DW

Токарный станок с ЧПУ FDL-52DW

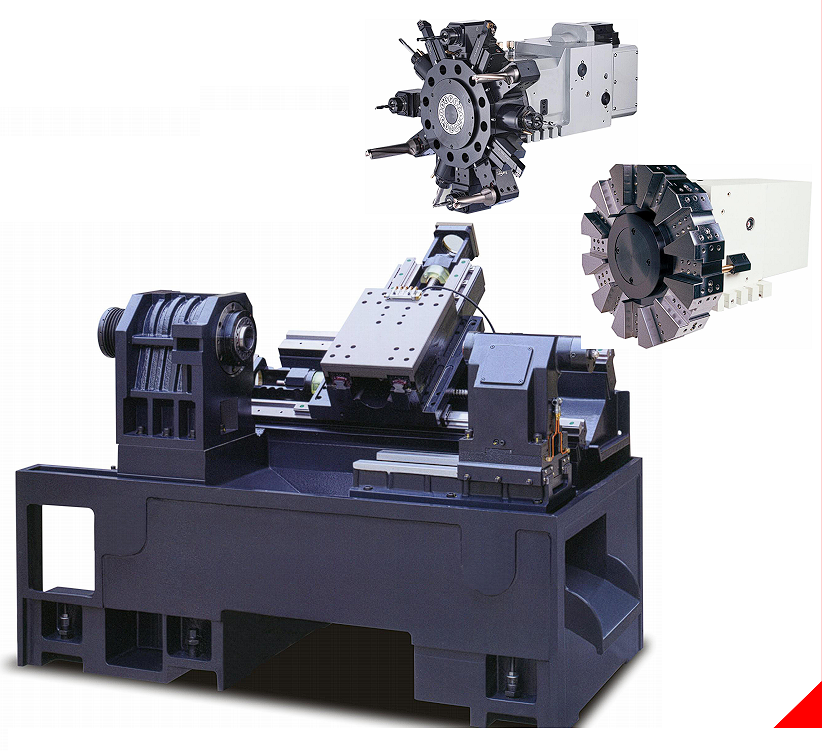

Конструкция станины

Станок оснащен станиной коробчатой конструкции, изготовленной из высокопрочного чугуна марки HT300. Плотная структура материала обеспечивает:

• Высокую прочность

• Оптимальную твердость

• Низкий коэффициент трения

• Эффект самосмазывания

Цельная коробчатая конструкция станины, объединенная с фундаментной плитой, значительно повышает общую жесткость и устойчивость станка. Такая конструкция обладает эффективной функцией виброгашения, что позволяет снизить износ инструмента и повысить качество обработки деталей.

Основные преимущества

• Высокая производительность при оптимальном соотношении цены и качества

• Компактная и рациональная компоновка оборудования

• Высокие показатели скорости резания, точности обработки и жесткости конструкции

• Богатая комплектация

Высокие технические характеристики и надежность оборудования гарантируют эффективную работу в процессе эксплуатации.

Основные особенности токарного станка с ЧПУ FDL-52DW

Станина

Револьверный станок имеет наклонную компоновку (тип слайда) и цельнолитую станину-основание, что значительно повышает сопротивление кручению и изгибу, а также общую жесткость станка в процессе работы. Цельная высокожесткая и устойчивая станина служит надежной гарантией сохранения высокой точности станка в течение длительного срока эксплуатации.

Шпиндельный узел

В станке используется высокоточный шпиндель независимого типа на прецизионных подшипниках. Шпиндельный узел отличается высокой точностью, отличной жесткостью и удобством сборки/разборки. Система шпинделя проходит строгую динамическую балансировку, обеспечивая:

• Высокую точность вращения

• Длительную стабильность работы

• Малые тепловые деформации

• Хорошую устойчивость к высоким температурам

Максимальная частота вращения шпинделя достигает 4200 об/мин. Высокоточный, жесткий и скоростной шпиндельный узел позволяет станку выполнять как чистовую, так и черновую обработку, включая тяжелое резание. Это делает оборудование особенно эффективным для серийного производства деталей сложной формы с высокими требованиями к точности и шероховатости поверхности.

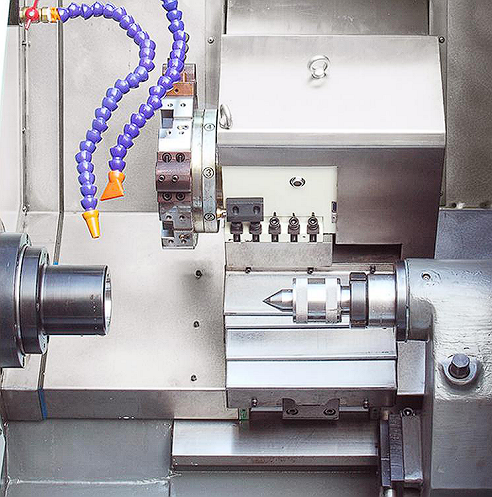

Задняя бабка

Задняя бабка имеет гидравлический привод. Пиноль автоматически выдвигается и задвигается с жесткой фиксацией. Управление возможно как с панели оператора, так и с помощью ножной педали, что экономит время и снижает трудозатраты, повышая общую эффективность обработки.

Револьверная головка

В стандартной комплектации станок оснащается револьверной головкой тайваньского производства с сервоприводом. Это обеспечивает удобство эксплуатации, практичность и высокую надежность при обработке деталей.

Система подач

Привод подачи осуществляется напрямую от серводвигателей, что обеспечивает отличную жесткость, точность позиционирования и высокие динамические характеристики. Станок оснащается линейными направляющими THK (Япония) или Yintai (Тайвань). Максимальная скорость быстрых перемещений составляет 30 м/мин.

Гидравлическая система и система смазки

Станок поставляется с полным комплектом гидравлической и смазочной систем. Использование высококачественных гидронасосов, клапанов и других компонентов значительно снижает вероятность отказов. Конструкция гидравлической и смазочной систем отличается простотой и надежностью. На станке реализована централизованная система автоматической количественной смазки.

Патрон и удаление стружки

Станок оснащается тайваньским гидравлическим патроном и устройством автоматического удаления стружки (стружкоуборочным транспортером), что значительно снижает трудоемкость работы оператора и обеспечивает безопасное и эффективное производство. Все вышеуказанные функциональные компоненты могут управляться программно. В соответствии со специальными требованиями заказчика возможна разработка и установка различных специальных приспособлений.

Стандарты качества

Качество всех деталей и узлов станка соответствует чертежам изделия и соответствующим техническим требованиям, а также положениям следующих стандартов:

• GB/T17421-2000 «Общие принципы испытаний станков»

• GB/T16462-2007 «Проверка точности горизонтальных токарных станков с ЧПУ»

• Датчик для настройки инструмента
• Фиксированный держатель инструмента-
• Пруткоподатчик
• Замки безопасности дверей
• Сервоподатчик
• Маслоуловитель
• Манипулятор
• Цепной скребковый транспортер стружки + тележка
• Портал-манипулятор (транспортер)
• Подача СОЖ через шпиндель
