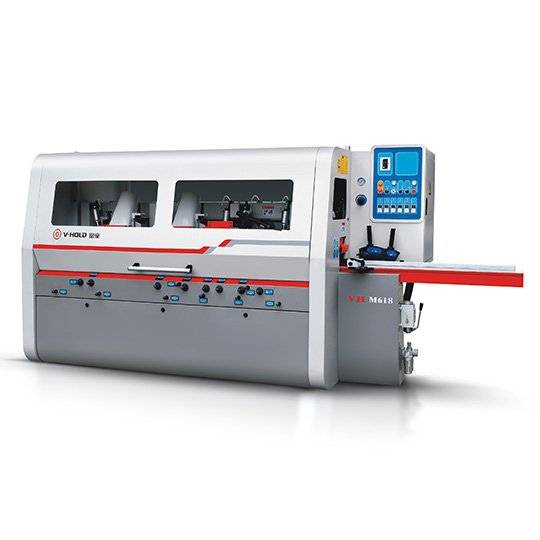

Четырехсторонний станок мод. VH-M618

Китай
Основные характеристики

количество шпинделей, шт: 6

максимальная/минимальная обрабатываемая ширина, мм: 180-25

максимальная/минимальная обрабатываемая толщина, мм: 130-8

Преимущества
  • 1500 mm стол на входе покрытый хромом
  • Цельнолитая чугунная станина
  • Карданный привод подающих роликов
Связь с ведущим специалистом
+375 (29) 669 93 68 +375 (17) 358 75 66
Шеф-монтаж и пуско-наладка
Шеф-монтаж и пуско-наладка
Осуществляем запуск поставленного оборудования
Сервис
Сервис
Собственный штат наладчиков
Гарантия
Гарантия
Выезд специалистов вовремя гарантийного периода
Лизинг
Лизинг
Приобретение оборудования в лизинг на выгодных условиях
Получить предложение
Описание товара
Технические характеристики

Назначение:

Четырехсторонний станок мод. VH-M618

Основное назначение – калибровка погонажа с максимальной скоростью до 36 м/мин. Станок также может применяться для четырехстороннего строгания оконного бруса, калибровки доски. Серия VH-M618 является станком промышленного класса, предназначенным для эксплуатации с высокими нагрузками.

Отличительные особенности VH-M618D:

Четырехсторонний станок мод. VH-M618
  • Бесступенчато регулируемая 6 – 36 m/min скорость подачи при помощи мотовариатора.
  • Станок собран на массивной моноблочной станине из цельнолитого серого чугуна, подвергнутой стабилизации для достижения оптимальных механических характеристик. Литая станина полностью поглощает вибрацию, обеспечивая высокую точность обработки.
  • Привод подающих роликов осуществляется через карданную передачу, за счет этого достигается синхронность и плавный ход заготовки. В отличие от цепного привода исключаются рывки и «дерганье», а также не требуется подтяжка на протяжении всего срока эксплуатации.
  • Все подающие ролики оборудованы прижимными пневматическими цилиндрами, имеющими разнесенную регулировку давления по ходу подачи. Это гарантирует надежный прижим заготовки к поверхности рабочего стола по всей длине. В отличие от пружинных прижимов сила прижима сохраняется стабильной на протяжении всего срока службы станка и не требуется дополнительное обслуживание прижимной группы.
  • Независимый привод каждого шпинделя от индивидуального электродвигателя обеспечивает стабильно мощную силу резанья.
  • Все регулировки выполняются с центральной панели управления, вынесенной во фронтальную часть станка для максимального удобства.
  • Поверхность рабочего стола хромирована, за счет этого достигается высокая износоустойчивость и плавное перемещение заготовки.
  • Специальный приводной ролик в столе обеспечивает плавность подачи.
  • Точная настройка прижимной пластины с помощью механической цифровой шкалы.
  • Дополнительный поднимающийся подающий ролик обеспечивает дополнительную плавность при подаче коротких деталей.
  • Усиленный редуктор обеспечивает мощную и точную подачу материала.
  • Прецизионные шпиндели обеспечивает максимальную стабильность резания и постоянную точность.
  • Каждый четырехсторонний станок - оборудован шумопоглощающей защитной кабиной в базовой комплектации. Режущие узлы станка полностью изолированы, исключен вылет стружки наружу, а шумовая эмиссия сведена к минимуму.
  • Электрическая панель управления изготовлена с использованием электрокомпонентов только ведущих мировых марок, что гарантирует высокую надежность и легкую доступность на рынке.

Рабочий стол на входе

Четырехсторонний станок мод. VH-M618

Приемный стол покрыт слоем высококачественного хрома (0,3 мм), что значительно повышает ресурс станка и уменьшает трение между столом и заготовкой. Регулировка стола по вертикали и горизонтали осуществляется рычагами настройки.

Система подачи заготовок

Четырехсторонний станок мод. VH-M618

Надежный вариатор гарантирует плавную подачу материала в зону обработки. Усиленный безлюфтовый редуктор, через систему нижних и верхних карданных валов, обеспечивает мощную и стабильную подачу заготовок.

Обрезиненные приводные ролики на выходе

Четырехсторонний станок мод. VH-M618

Полиуретановые верхние прижимные вальцы на выходе обеспечивают высокое качество обработанных заготовок самых мягких пород древесины.

Плавная регулировка скорости подачи

Четырехсторонний станок мод. VH-M618

скорости подачи позволяет оператору легко и удобно без открытия кожуха осуществлять настройку. Скорость подачи регулируется бесступенчато при помощи вариатора (а базовой комплектации). В качестве опции регулировка подачи может осуществляться за счет инвертера.

Пневмоприжим приводных протягивающих роликов

Четырехсторонний станок мод. VH-M618

гарантирует надежное позиционирование заготовки на рабочем столе, тем самым повышая качество обработки.

Настройка шпинделей

Четырехсторонний станок мод. VH-M618

Система позиционирования шпинделей, расположенная на передней панели станка и на каждом шпинделе, обеспечивает удобство при наладке и перенастройке станка.

Панель управления

Четырехсторонний станок мод. VH-M618

Пульт управления имеет новый дизайн, расположен в верхней части станка. На центральную панель управления вынесены клавиши запуска-выключения двигателей, регулировка скорости подачи, кнопка аварийного останова, регулятор положения верхней траверсы, манометры и блоки настройки давления протягивающих роликов и т.д. Органы управления, используемые при настройке, для удобства наладчика также дублируются на фронтальной панели станка.

Система смазки стола

Четырехсторонний станок мод. VH-M618

Централизованная система смазки подающего стола осуществляется встроенным насосами по всей длине с одного портала, что экономит расходные материалы и продлевает срок службы рабочего стола и значительно облегчает ход заготовки в процессе строжки.

Электрическая часть

Четырехсторонний станок мод. VH-M618

Электрическая часть является одним из важных составляющих надежности станка. Все комплектующие поставляют такие известные компании как SIEMENS, SCHNEIDER (Германия). Монтаж электронных компонентов соответствует стандарту CE.

Приводные рифленые вальцы в столе на входе и гладкие ролики на выходе

Четырехсторонний станок мод. VH-M618

Мощные приводные вальцы, встроенные в рабочий стол, обеспечивают постоянную плавную подачу деталей любого сечения, а боковые прижимные вальцы гарантируют жесткое базирование заготовки.

Специальная прижимная линейка

Четырехсторонний станок мод. VH-M618

Конструкция прижимной линейки обеспечивает возможность установки на первый горизонтальный шпиндель, ножевую головку в паре с подрезной фрезой, которая и формирует предварительную вертикальную базу.

Раздельная пневматическая система прижимных подающих вальцов

Четырехсторонний станок мод. VH-M618

Данная система предназначена для управления прижимом подающих роликов, обеспечивает надежное позиционирование обрабатываемой заготовки.

Моноблочная литая чугунная станина

Четырехсторонний станок мод. VH-M618

подвергнутая стабилизации для достижения оптимальных механических характеристик. Литая станина полностью поглощает вибрацию, обеспечивая высокую точность обработки.

Технические характеристики

Основные характеристики
количество шпинделей, шт 6
максимальная/минимальная обрабатываемая ширина, мм 180-25
максимальная/минимальная обрабатываемая толщина, мм 130-8
длина рабочего стола на входе,мм 1500
мощность на 1м шпинделе (нижний), кВт 4
мощность на 2м шпинделе (правый), кВт 4
мощность на 3м шпинделе (левый), кВт 4
мощность на 4м шпинделе (верхний), кВт 5.5
мощность на 5м шпинделе (верхний), кВт 4
мощность на 6м шпинделе (нижний), кВт 4
диаметр режущего инструмента на 1м шпинделе (нижний), мм 125
диаметр режущего инструмента на 2м шпинделе (правый), мм 125-160
диаметр режущего инструмента на 3м шпинделе (левый), мм 125-160
диаметр режущего инструмента на 4м шпинделе (верхний), мм 125-160
диаметр режущего инструмента на 5м шпинделе (верхний), мм 125-160
диаметр режущего инструмента на 6м шпинделе (нижний), мм 125-160
бесступенчато регулируемая скорость подачи (вариатор), м/мин 6-36
посадочный диаметр шпинделей, мм 40
скорость вращения шпинделей при 50 Hz, об/мин 6500
мощность моторедуктора перемещения верхней траверсы, кВт 0,55
мощность на подаче , кВт 3
диаметр подающих роликов, мм 140
рабочее давление пневмосистемы, МПа 0.6
диаметр аспирационных воздуховодов, мм 140
габариты станка, мм 3703х1405х1765
