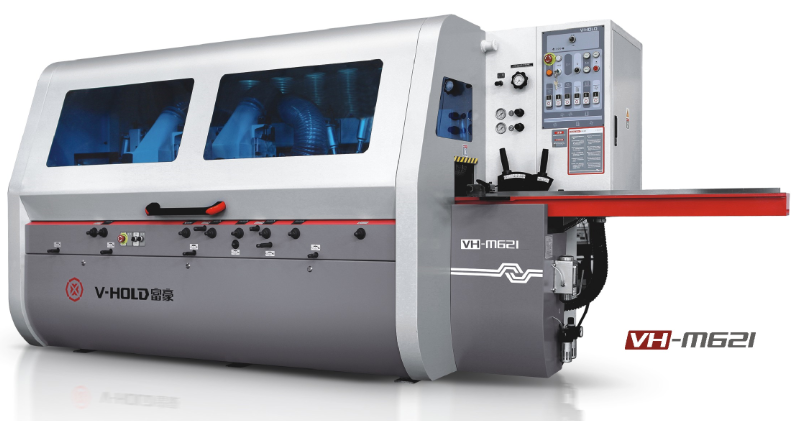

Четырехсторонний станок мод. VH-M621

Четырехсторонний станок мод. VH-M621
Четырехсторонний станок мод. VH-M621
Китай
Основные характеристики

количество шпинделей, шт: 6

максимальная/минимальная обрабатываемая ширина, мм: 210-25

максимальная/минимальная обрабатываемая толщина, мм: 140-8

Преимущества
  • 1970 mm стол на входе покрытый хромом
  • Цельнолитая чугунная станина
  • Карданный привод подающих роликов
Связь с ведущим специалистом
+375 (29) 669 93 68 +375 (17) 358 75 66
Шеф-монтаж и пуско-наладка
Шеф-монтаж и пуско-наладка
Осуществляем запуск поставленного оборудования
Сервис
Сервис
Собственный штат наладчиков
Гарантия
Гарантия
Выезд специалистов вовремя гарантийного периода
Лизинг
Лизинг
Приобретение оборудования в лизинг на выгодных условиях
Получить предложение
Описание товара
Технические характеристики

Назначение:

Четырехсторонний станок мод. VH-M621

Основное назначение – калибровка погонажа с максимальной скоростью до 36 м/мин. Станок также может применяться для четырехстороннего строгания оконного бруса, калибровки доски. Серия VH-M621 является станком промышленного класса, предназначенным для эксплуатации с высокими нагрузками.

Отличительные особенности VH-M621D:

Четырехсторонний станок мод. VH-M621
  • Бесступенчато регулируемая 6 – 36 m/min скорость подачи при помощи мотовариатора.
  • Станок собран на массивной моноблочной станине из цельнолитого серого чугуна, подвергнутой стабилизации для достижения оптимальных механических характеристик. Литая станина полностью поглощает вибрацию, обеспечивая высокую точность обработки.
  • Привод подающих роликов осуществляется через карданную передачу, за счет этого достигается синхронность и плавный ход заготовки. В отличие от цепного привода исключаются рывки и «дерганье», а также не требуется подтяжка на протяжении всего срока эксплуатации.
  • Все подающие ролики оборудованы прижимными пневматическими цилиндрами, имеющими разнесенную регулировку давления по ходу подачи. Это гарантирует надежный прижим заготовки к поверхности рабочего стола по всей длине. В отличие от пружинных прижимов сила прижима сохраняется стабильной на протяжении всего срока службы станка и не требуется дополнительное обслуживание прижимной группы.
  • Независимый привод каждого шпинделя от индивидуального электродвигателя обеспечивает стабильно мощную силу резанья.
  • Все регулировки выполняются с центральной панели управления, вынесенной во фронтальную часть станка для максимального удобства.
  • Поверхность рабочего стола хромирована, за счет этого достигается высокая износоустойчивость и плавное перемещение заготовки.
  • Специальный приводной ролик в столе обеспечивает плавность подачи.
  • Точная настройка прижимной пластины с помощью механической цифровой шкалы.
  • Дополнительный поднимающийся подающий ролик обеспечивает дополнительную плавность при подаче коротких деталей.
  • Усиленный редуктор обеспечивает мощную и точную подачу материала.
  • Прецизионные шпиндели обеспечивает максимальную стабильность резания и постоянную точность.
  • Каждый четырехсторонний станок - оборудован шумопоглощающей защитной кабиной в базовой комплектации. Режущие узлы станка полностью изолированы, исключен вылет стружки наружу, а шумовая эмиссия сведена к минимуму.
  • Электрическая панель управления изготовлена с использованием электрокомпонентов только ведущих мировых марок, что гарантирует высокую надежность и легкую доступность на рынке.

Рабочий стол на входе

Четырехсторонний станок мод. VH-M621

Приемный стол покрыт слоем высококачественного хрома (0,3 мм), что значительно повышает ресурс станка и уменьшает трение между столом и заготовкой. Регулировка стола по вертикали и горизонтали осуществляется рычагами настройки.

Система подачи заготовок

Четырехсторонний станок мод. VH-M621

Надежный вариатор гарантирует плавную подачу материала в зону обработки. Усиленный безлюфтовый редуктор, через систему нижних и верхних карданных валов, обеспечивает мощную и стабильную подачу заготовок.

Обрезиненные приводные ролики на выходе

Четырехсторонний станок мод. VH-M621

Полиуретановые верхние прижимные вальцы на выходе обеспечивают высокое качество обработанных заготовок самых мягких пород древесины.

Плавная регулировка скорости подачи

Четырехсторонний станок мод. VH-M621

Позволяет оператору легко и удобно без открытия кожуха осуществлять настройку. Скорость подачи регулируется бесступенчато при помощи вариатора (а базовой комплектации). В качестве опции регулировка подачи может осуществляться за счет инвертера.

Пневмоприжим приводных протягивающих роликов

Четырехсторонний станок мод. VH-M621

Гарантирует надежное позиционирование заготовки на рабочем столе, тем самым повышая качество обработки.

Настройка шпинделей

Четырехсторонний станок мод. VH-M621

Система позиционирования шпинделей, расположенная на передней панели станка и на каждом шпинделе, обеспечивает удобство при наладке и перенастройке станка.

Панель управления

Четырехсторонний станок мод. VH-M621

Пульт управления имеет новый дизайн, расположен в верхней части станка. На центральную панель управления вынесены клавиши запуска-выключения двигателей, регулировка скорости подачи, кнопка аварийного останова, регулятор положения верхней траверсы, манометры и блоки настройки давления протягивающих роликов и т.д. Органы управления, используемые при настройке, для удобства наладчика также дублируются на фронтальной панели станка.

Система смазки стола

Четырехсторонний станок мод. VH-M621

Централизованная система смазки подающего стола осуществляется встроенным насосами по всей длине с одного портала, что экономит расходные материалы и продлевает срок службы рабочего стола и значительно облегчает ход заготовки в процессе строжки.

Электрическая часть

Четырехсторонний станок мод. VH-M621

Электрическая часть является одним из важных составляющих надежности станка. Все комплектующие поставляют такие известные компании как SIEMENS, SCHNEIDER (Германия). Монтаж электронных компонентов соответствует стандарту CE.

Приводные рифленые вальцы в столе на входе и гладкие ролики на выходе

Четырехсторонний станок мод. VH-M621

Мощные приводные вальцы, встроенные в рабочий стол, обеспечивают постоянную плавную подачу деталей любого сечения, а боковые прижимные вальцы гарантируют жесткое базирование заготовки.

Специальная прижимная линейка

Четырехсторонний станок мод. VH-M621

Конструкция прижимной линейки обеспечивает возможность установки на первый горизонтальный шпиндель, ножевую головку в паре с подрезной фрезой, которая и формирует предварительную вертикальную базу.

Раздельная пневматическая система прижимных подающих вальцов

Четырехсторонний станок мод. VH-M621

Данная система предназначена для управления прижимом подающих роликов, обеспечивает надежное позиционирование обрабатываемой заготовки.

Моноблочная литая чугунная станина

Четырехсторонний станок мод. VH-M621

подвергнутая стабилизации для достижения оптимальных механических характеристик. Литая станина полностью поглощает вибрацию, обеспечивая высокую точность обработки.

Технические характеристики

Основные характеристики
количество шпинделей, шт 6
максимальная/минимальная обрабатываемая ширина, мм 210-25
максимальная/минимальная обрабатываемая толщина, мм 140-8
длина рабочего стола на входе,мм 1970
мощность на 1м шпинделе (нижний), кВт 5.5
мощность на 2м шпинделе (правый), кВт 5.5
мощность на 3м шпинделе (левый), кВт 5.5
мощность на 4м шпинделе (верхний), кВт 7.5
мощность на 5м шпинделе (верхний), кВт 5.5
мощность на 6м шпинделе (нижний), кВт 5.5
диаметр режущего инструмента на 1м шпинделе (нижний), мм 125
диаметр режущего инструмента на 2м шпинделе (правый), мм 125-180
диаметр режущего инструмента на 3м шпинделе (левый), мм 125-180
диаметр режущего инструмента на 4м шпинделе (верхний), мм 125-180
диаметр режущего инструмента на 5м шпинделе (верхний), мм 125-180
диаметр режущего инструмента на 6м шпинделе (нижний), мм 125-180
бесступенчато регулируемая скорость подачи (вариатор), м/мин 6-36
посадочный диаметр шпинделей, мм 40
скорость вращения шпинделей при 50 Hz, об/мин 6500
мощность моторедуктора перемещения верхней траверсы, кВт 0,55
мощность на подаче , кВт 4
диаметр подающих роликов, мм 140
рабочее давление пневмосистемы, МПа 0.6
диаметр аспирационных воздуховодов, мм 140
габариты станка, мм 4350х1650х1900
