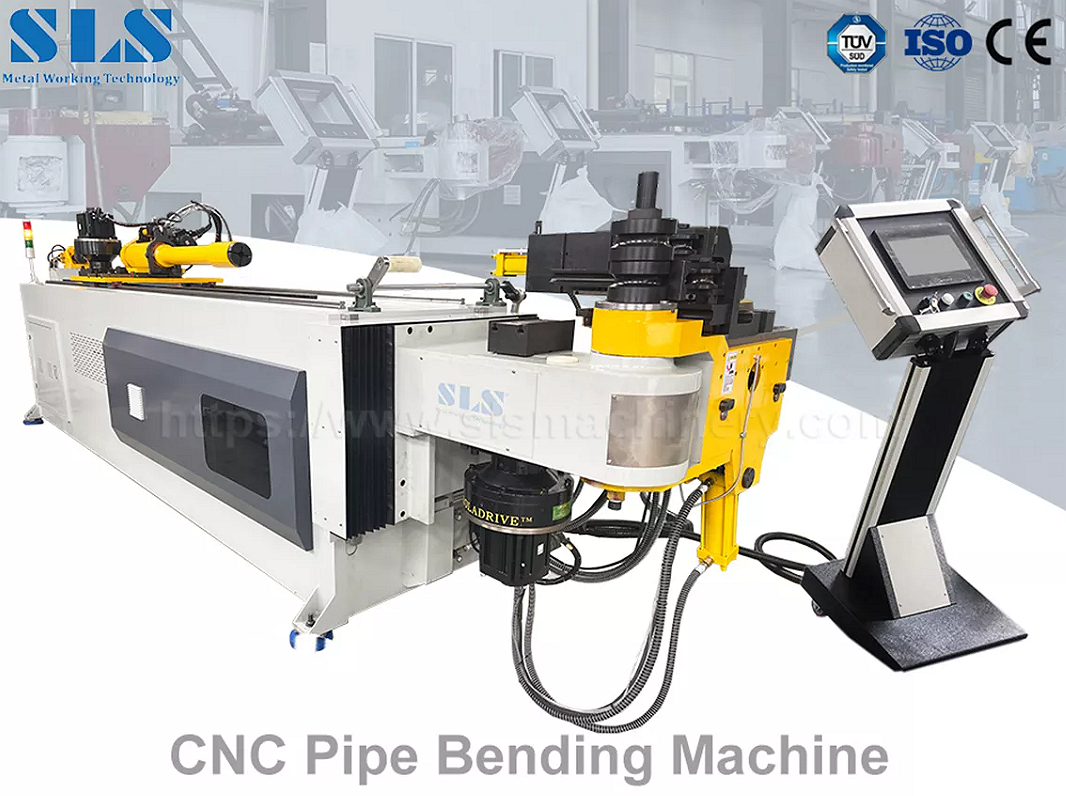

Трубогиб автоматический с ЧПУ 63 CNC-5A- 3S (SV)

Трубогиб автоматический с ЧПУ 63 CNC-5A- 3S (SV) оснащен PLC системой управления, ориентированной на гибку различных радиусов изгиба с одной трубой. Когда требуется гибка с очень большим радиусом, гибкой с проталкиванием, может легко выполнить это требование по сравнению с обычным загибом. Тип изгиба, при котором рычаг изгиба перемещается в положительном направлении на несколько градусов, а затем труба проталкивается через набор роликов для создания изгиба.  Когда требуется изгиб малого радиуса или критично утончение стенки, функция бустера является наиболее эффективным и инновационным решением для получения сверхплотных изгибов радиуса с минимальной деформацией.

Обрабатываемый материал: получайте качественные изгибы из стали, нержавеющей стали, алюминия, титана и латуни.

Краткое описание трубогибочного станка с ЧПУ:

SLS63 5A-3S трехмерный 3D трубогибочный станок с ЧПУ диаметром до 63 мм труб и профилей.

Это многофункциональный гибочный станок с ЧПУ, который может решить большинство ваших задач по гибке.

1. Изгиб (кривая) с максимальным размером труб в пределах 63 мм, эта машина отвечает вашим основным требованиям. Доступны различные формы гибки труб: круглые, квадратные, прямоугольные, профильные... с соответствующим набором инструментов.

2. Форма матриц может работать как с одинарным радиусом одной трубы, так и с двойным радиусом одной трубы.

3. Особый изгиб — это когда форма изгиба с короткой длиной между изгибами, он возможен благодаря одновременному использованию разных матриц на станке.

4. Когда требуется изгиб с большим радиусом, используется функция прокатки серводвигателем.

5. Когда требуется изгиб с малым радиусом, используется функция booster, она является наиболее эффективным и инновационным способом для гибки с малым радиусом тонкостенных труб (опция).

Особенности трубогиба 63 CNC-5A- 3S (SV) с ЧПУ:

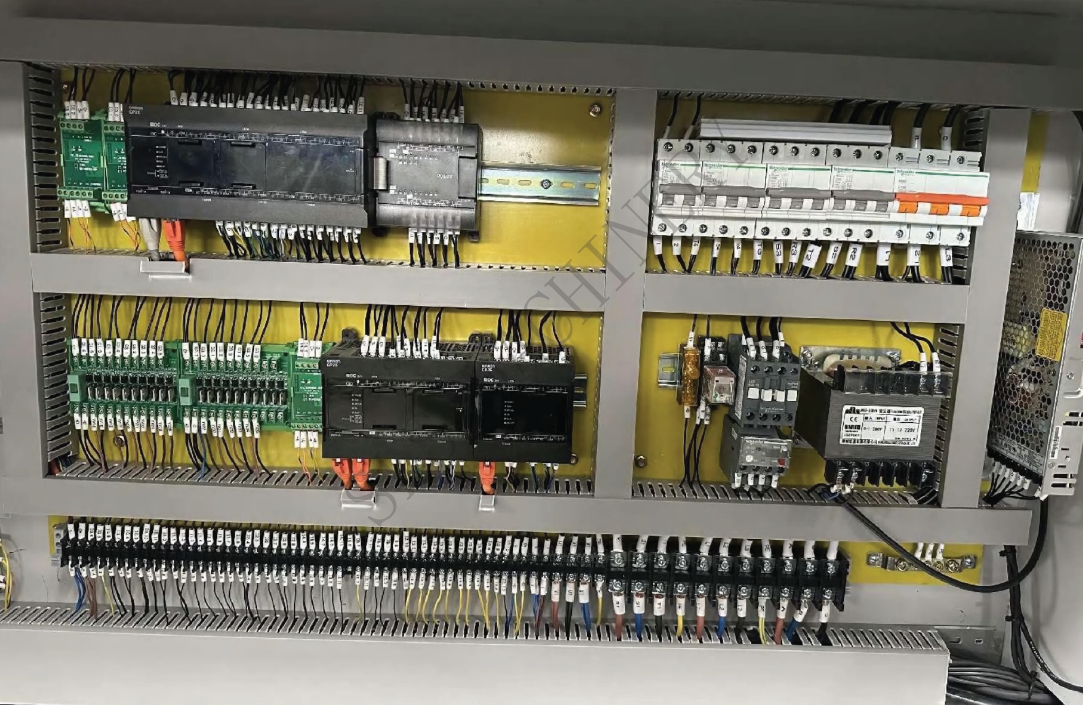

• Система управления PLC/IPC обеспечивает легкий доступ к автоматическому и ручному режимам работы.
• Интерактивный сенсорный экран позволяет оператору легко и быстро управлять машиной.
• Управление с приводом: гибридное управление (электрическое +гидравлическое).
• Оси управления: изгиб, подача, вращение, смещение головы (вверх-вниз), смещение головы (влево-вправо).
• Машина оснащена многоуровневым инструментом.

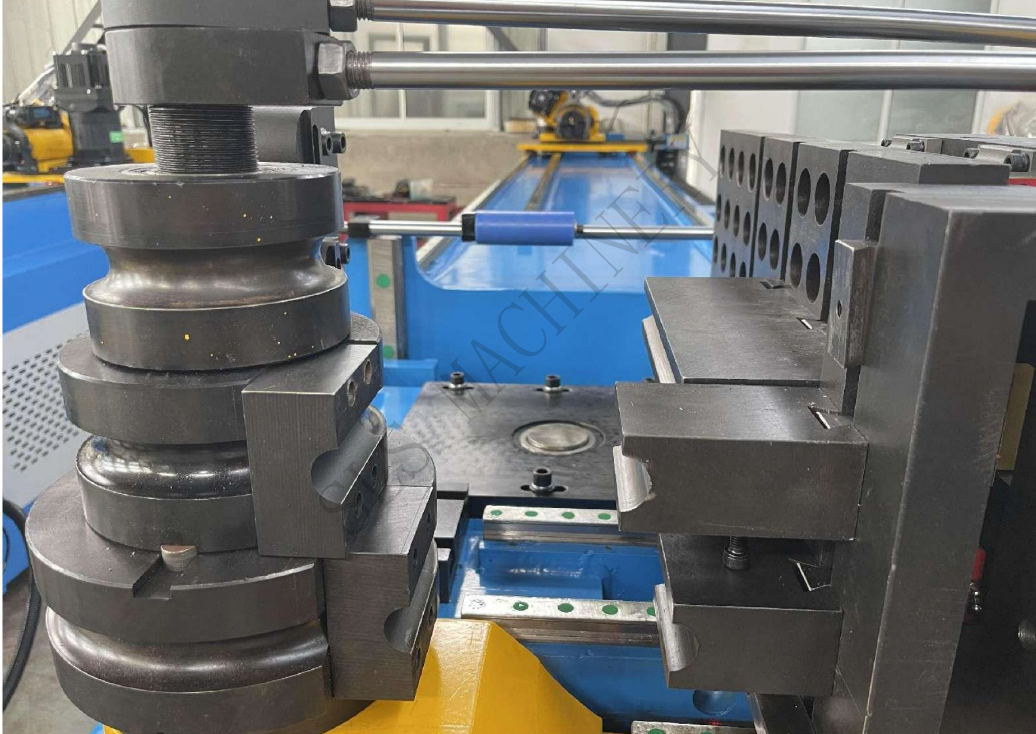

• Станок оснащен инструментом с тремя этажами, который выполняет как функцию гибки, так и прокатки.
• Прокатка и гибка волочением также могут быть гибкими в зависимости от различных видов изгибов.
• Диагностика системы и поддержка нескольких языков ЧПУ.
• Стандартное направление изгиба по часовой стрелке.
• Полностью гидравлический зажим на зажимной матрице и прижимной матрице.
• Гидравлический зажим с опусканием/уровнем.
• Гидравлическая пресс-форма прямого действия с регулируемым клапаном скорости.
• 500 наборов для хранения программ, максимум 32 изгиба для каждой программы.
• С независимыми программируемыми скоростями на гибке, подаче, вращении, извлечении из формы и смещении осей.

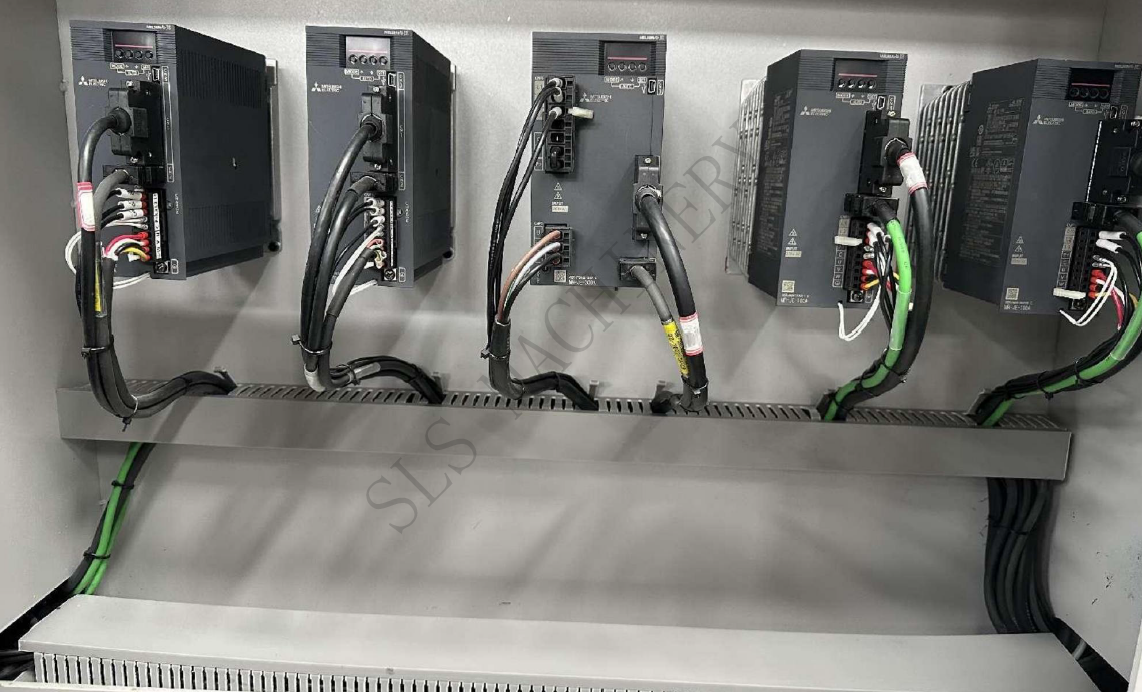

• Гибка, подача, вращение, извлечение из формы с помощью серводвигателей, так же смещение головки машины с помощью серводвигателя.
• Программируемые настройки упругости материала для каждого угла изгиба.
• Автоматическое освобождение зажима трубы перед окончательным изгибом для предотвращения зажима подающей тележки.
• Предусмотренная оправка назад, чтобы гарантировать качество гибки.
• Доступны различные формы гибки труб: круглые, квадратные, прямоугольные, профильные... с соответствующим набором инструментов.
• Управление ножной педалью/сенсорным экраном при запуске и остановке машины, чтобы сделать работу машины более гибкой.
• Станок оснащен системой воздушного охлаждения или системой водяного охлаждения.

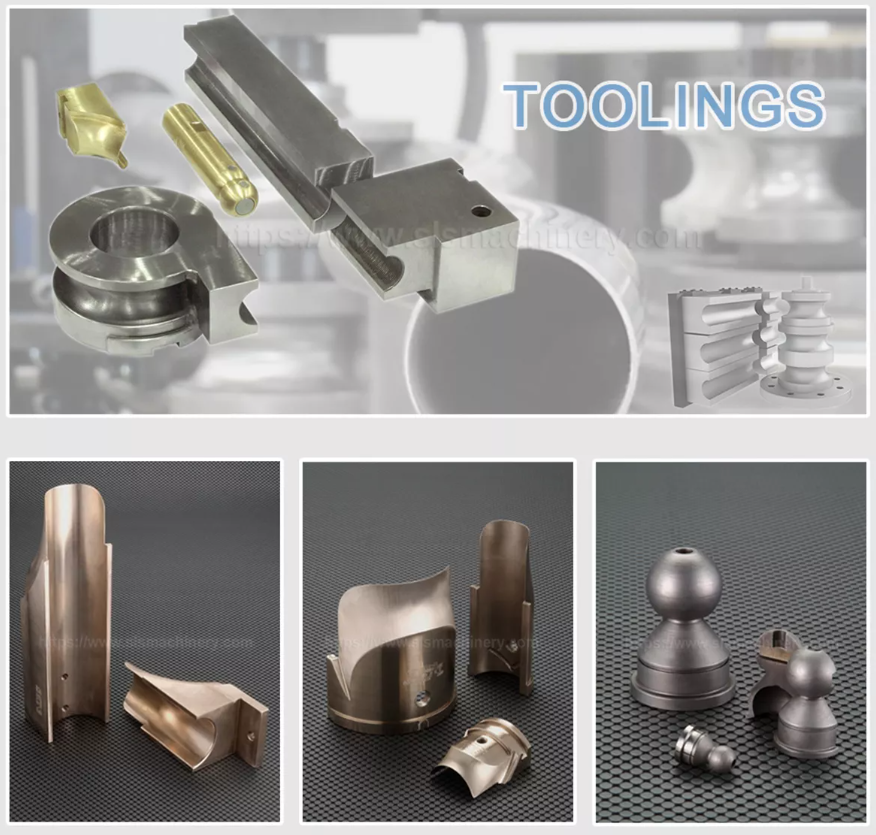

• Один набор инструментов в комплекте (три этажа).
• 1 стержень оправки дорна.
• Руководство по эксплуатации и техническому обслуживанию.
• Ящик для инструментов с инструментами для обслуживания станка.

Варианты исполнения станка:

• Машина может быть изготовлена как многоступенчатая гибка с полной вытяжкой или гибка+прокатка.
• Машина может быть изготовлена как многоступенчатая гибка с полной вытяжкой или гибка с вытяжкой + бустер.

Опционально:

• Автоматическая смазка оправки
• Изгиб против часовой стрелки
• Дополнительная длинна дорна
• Мат безопасности
• Защитный корпус станка
• Функция гибки бустером
