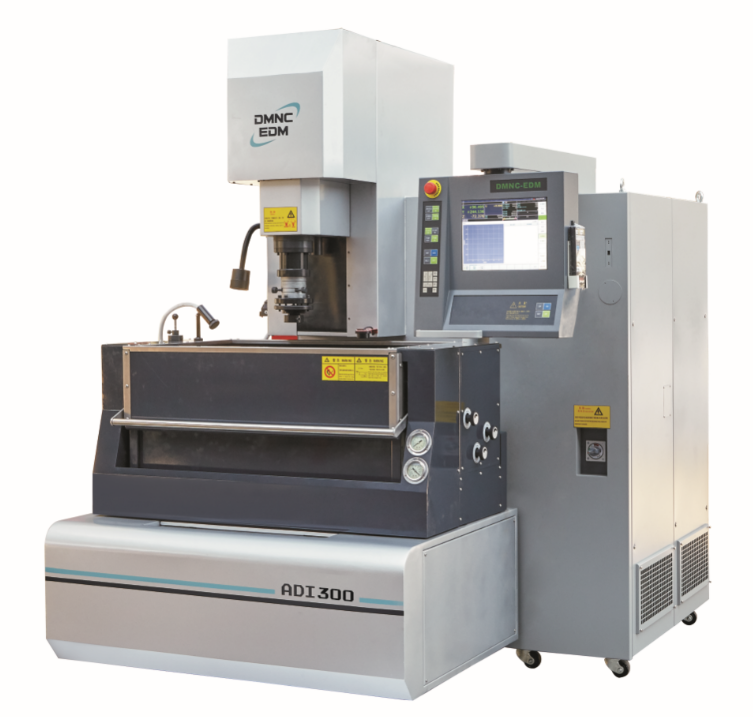

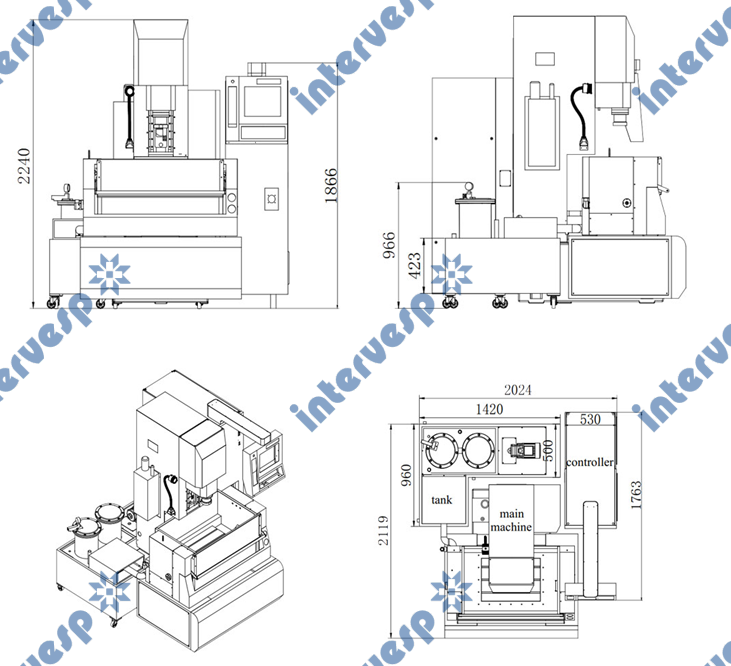

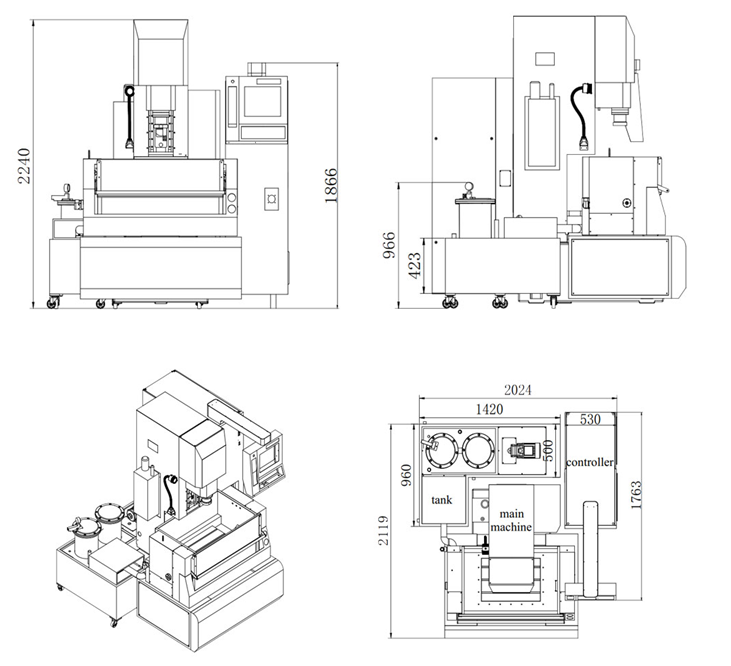

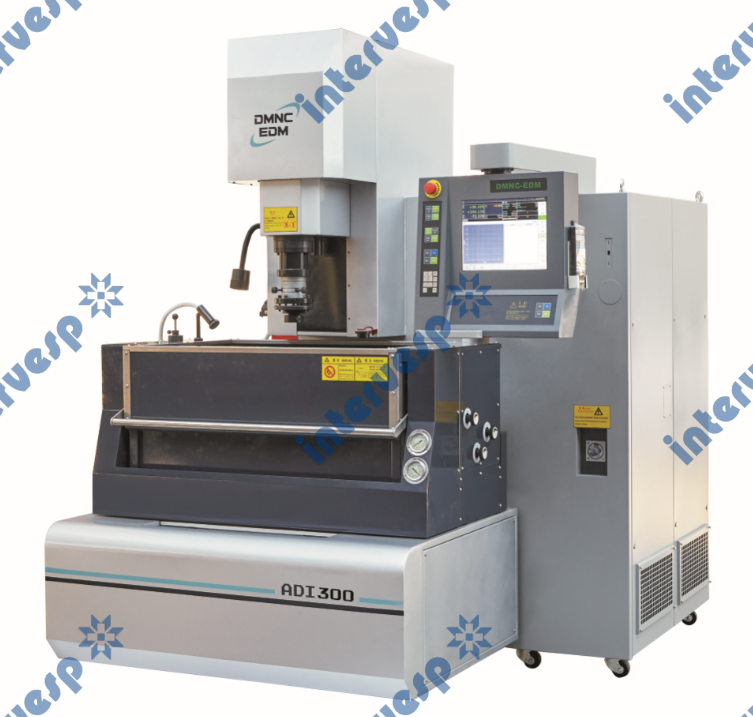

Высокоточный электроэрозионный станок с ЧПУ ADI300

Назначение и область применения:
Станок ADI300 представляет собой высокоточный копировально-прошивной электроэрозионный станок с ЧПУ, разработанный для решения сложных задач формообразования. Благодаря высокой жесткости конструкции и прецизионной механике, оборудование ориентировано на производство ответственных компонентов пресс-форм и штампов, включая формообразующие элементы высокоточных разъемов, а также обработку твердых сплавов.

Система управления и технологические возможности:
Станок оснащен новейшей системой управления процессом электроэрозии 6-го поколения (разработка Пекинского института электрообработки), функционирующей на платформе Windows 7. Высокопроизводительная система контроля искрового промежутка в сочетании с запатентованными технологиями (PIKA) позволяет достигать качества поверхности (Ra) до 0.08 мкм, что соответствует классу «зеркальности». Минимальный рабочий ток 0.1 А обеспечивает возможность прецизионной обработки мелких элементов.

Конструктивные особенности и точность:
Базовая комплектация предусматривает одновременное 3-осевое управление. Для обеспечения микронной точности позиционирования станок комплектуется импортными линейными направляющими класса точности SP и прецизионными шарико-винтовыми передачами класса C2 (погрешность позиционирования не более 5 мкм). Высокая жесткость станины гарантирует стабильность геометрии в ходе длительной эксплуатации.

1 ЖК-дисплей, сенсорный ввод

2 Интеллектуальная экспертная платформа Windows, система управления электроэрозионным станком с ЧПУ, помощь на каждой странице, быстрое и простое освоение и использование.

3 Одновременное редактирование нескольких страниц, автоматическое создание программы обработки с несколькими полостями.

4 Можно выбрать любую ось для запуска при возврате в исходное положение после отключения питания.

5 Автоматическое запоминание положения координат

6 Скорость реакции и эффективность обработки выше, чем в старой системе.

7 Стандартно с одновременным управлением по трем осям, максимальное одновременное управление по шести осям

8 Схемы обработки Super Finish PIKA - функция обработки зеркальной поверхности, минимальный ток обработки 0,1 А

9 Экспертная база данных параметров обработки: схема высокой взрывной мощности особенно хороша для обработки твердых материалов)

10 Автоматическая и ручная обработка в зависимости от комбинации различных материалов электрода и заготовки: медь/сталь, графит 1/сталь, графит 2/сталь, серебро-вольфрам/сталь, медь-вольфрам/сталь, серебро-вольфрам/твердый сплав, медь. /цинковый сплав, графит/цинковый сплав, медь/медный сплав.

11 Функция автоматической обработки:

Введите материал электрода и заготовки, область обработки, усадку электрода, требуемую чистоту поверхности и т. д. Затем система управления автоматически рассчитывает параметры обработки, от черновой до чистовой обработки, в соответствии с экспертной базой данных.

12 Функция онлайн-измерения:

Используйте функцию автоматического позиционирования для онлайн-измерения и внесения изменений в обработанную заготовку.

13 Схема автоматического устранения дуги:

Мониторинг состояния разрядки в режиме реального времени: если произойдет какое-либо короткое замыкание или искрение, система устранит искрение и подаст сигнал тревоги.

14 Функция контроля безопасности:

Защита от перегрузки, определение грамматики кода, контроль уровня масла, контроль температуры масла, автоматический огнетушитель.

15 Функция восстановления при отключении питания:

Система может запомнить текущее положение координат, и при внезапном отключении питания текущее положение можно сохранить.

Спецификация основных узлов и компонентов ADI300

Механика и базовые элементы:

1. Станина: Высококачественное чугунное литье (смолопесчаная форма) — Китай.

2. Рабочий стол: Гранитный (мраморный), класс точности 00 — Китай.

3. Направляющие XYZ: Прецизионные линейные направляющие PMI / HIWIN (Тайвань).

4. Шарико-винтовые передачи (ШВП) XYZ: Прецизионные ШВП PMI / HIWIN (Тайвань).

Электропривод:
5. Двигатели и приводы осей XYZ: Серводвигатели 400 Вт, Panasonic (Япония).

Электронные компоненты и автоматика:
6. Материнская плата (системная плата): Специализированная, разработка и производство Тайвань.
7. Реле: Omron (Япония) / IDEC (Япония).
8. Разъемы: Omron (Япония), Molex (США), Phoenix Contact (Германия).
9. Кабели для передачи критических сигналов: Hitachi (Япония).
10. Силовые кабели: Hitachi (Япония).
11. Контакторы: LS Electric (LG) (Южная Корея).
12. Усилитель мощности (IGBT/транзисторы): International Rectifier (США).
13. Электролитические конденсаторы: Rubycon (Япония).
14. Кабели общего назначения: Kunlun (Китай).
15. Кнопки и переключатели: Omron (Япония).
16. Осевые вентиляторы: SUNON (Тайвань).
17. Трехфазные выпрямительные мосты: Sansha (Япония).

Система ЧПУ и генератор:
18. Контроллер (система управления):
* Программное обеспечение ЧПУ и управления движением (ПО верхнего уровня).
* Управление через сенсорный экран.
* Схема компенсации износа электрода (NOW).
* Экспертная система электроэрозионной обработки.
* Функция автоматического позиционирования.
* Режим полностью автоматической обработки.
* Схема автоматического гашения (прерывания) дуги.
* Технология получения зеркальной поверхности PIKA.
