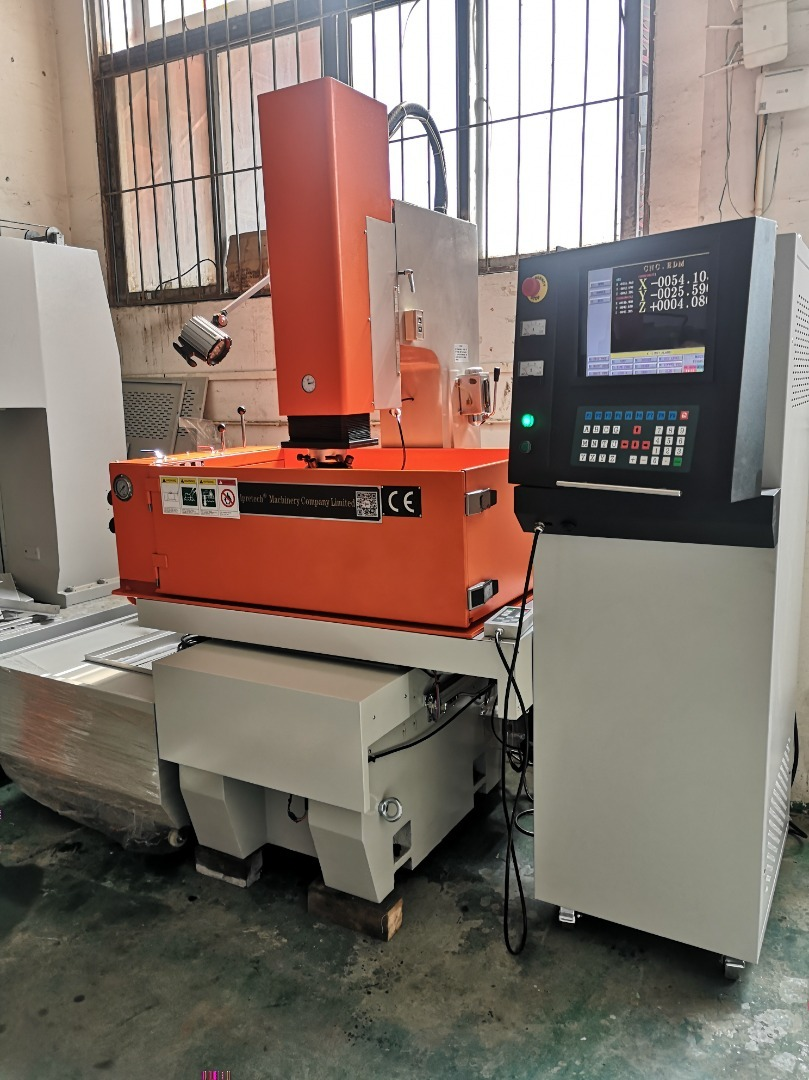

Электроэрозионный копировально-прошивной станок CNC D7145

Китай

Основные характеристики

Размер рабочего стола, мм: 700x410

Перемещения по осям X-Y, мм: 450x350

Ход по оси Z, мм: 200

Связь с ведущим специалистом

+375 (29) 624 07 29 +375 (17) 374 65 01

Шеф-монтаж и пуско-наладка

Осуществляем запуск поставленного оборудования

Сервис

Собственный штат наладчиков

Гарантия

Выезд специалистов вовремя гарантийного периода

Лизинг

Приобретение оборудования в лизинг на выгодных условиях

Получить предложение

Описание товара

Технические характеристики

Распечатать

Доступное оборудование для работы с эрозионной техникой.

Высокоэффективный, экономичный электроэрозионный станок.

Любая электроимпульсная обработка с высокой эффективностью.

Высокое качество, высокая точность.

Использует высокоточный сервопривод постоянного тока SANYO (Япония).

Особенности станка D7145:

Высокая жесткость: станок сконструирован из цельных элементов.
Управление ЧПУ по осям X, Y, Z.
По оси XY используется серводвигатель постоянного тока Sanyo, а по оси Z — серводвигатель переменного тока. Все серводвигатели производства Япония.
Т-образная станина, широкое основание.
Стол станка изготовлен из высококачественного прецизионного гранита (класс 00), материал с высокими изоляционными свойствам, коррозионной стойкостью, стойкость к износу.
Высокая точность: ШВП, направляющие, сервомоторы обеспечивают точность и стабильность обработки (Японский сервомотор SANYO DC, Тайваньские ШВП HIWIN и направляющие PMI).
Прямая передача крутящего момента по всем осям через муфту.
Тайваньское программное обеспечение C-Tek и система модульного контроллера.
Трехосная линейная шкала.
Производственный стандарт СЕ
Система автоматической сигнализации, огнетушитель и отключение электроэнергии

Стандартная комплектация:

Контролер ЧПУ с цветным монитором 17 дюймов.
Стандартный патрон для крепления электродов.
Система фильтрации диэлектрического масла с бумажным фильтром.
По оси XY используется серводвигатель постоянного тока Sanyo, а по оси Z — серводвигатель переменного тока. Автоматический огнетушитель.
Ящик с набором инструментов.
Лампа рабочего освещения.
Стандартный набор инструментов.
Инструкция по эксплуатации.

Встроенная электрическая разрядная цепь эксперта, цепь защиты.

Схема обработки медных электродов и экспертная база данных.

Схема обработки вольфрамовых медных электродов и экспертная база данных.

Схема обработки графитовых электродов и экспертная база данных.

Цепь обработки электродов из вольфрамовой стали и эксперт база данных.

Схема обработки медных бериллиевых электродов и экспертная база данных.

Цепь обработки стальных электродов и эксперт база данных.

Твердосплавный электрод.

Схема обработки и экспертная база данных.

Цепь обнаружения пожарной сигнализации.

Цепь определения уровня жидкости.

Цепь защиты от отключения питания.

Цепь устройства безопасности питания.

Технические характеристики

Основные характеристики

Размер рабочего стола, мм	700x410
Перемещения по осям X-Y, мм	450x350
Размер устанавливаемой заготовки на рабочий стол, мм	1100x660x420
Ход по оси Z, мм	200
Перемещение шпинделя, мм	200
Расстояние от головки электрода до рабочего стола, мм	260-660
Внутренний размер рабочего бака, мм	1150x710x450
Объем рабочего бака, л	400
Макс. вес электрода, кг	70
Макс нагрузка на стол, кг	800
Дисплей	17” TFT-LCD
Габариты станка, мм	1470x1250x2050
Вес станка, кг	2000
Генератор импульсов, А	30/50/75
Точность позиционирования, мм	0,005
Повторяемость, мм	0,003
Макс. рабочая скорость, мм3/мин	360/550
Лучшая шероховатость поверхности Ra, мкм	≤ 0,2
Макс. расход электрода, %	< 0.2
Общий размер контроллера, мм	750x650x1750
Вес контроллера? ru	200
