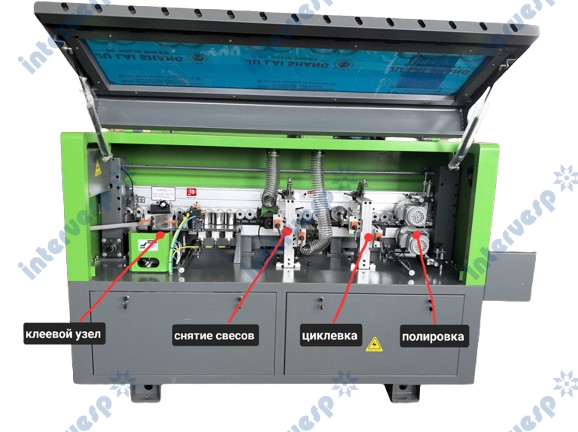

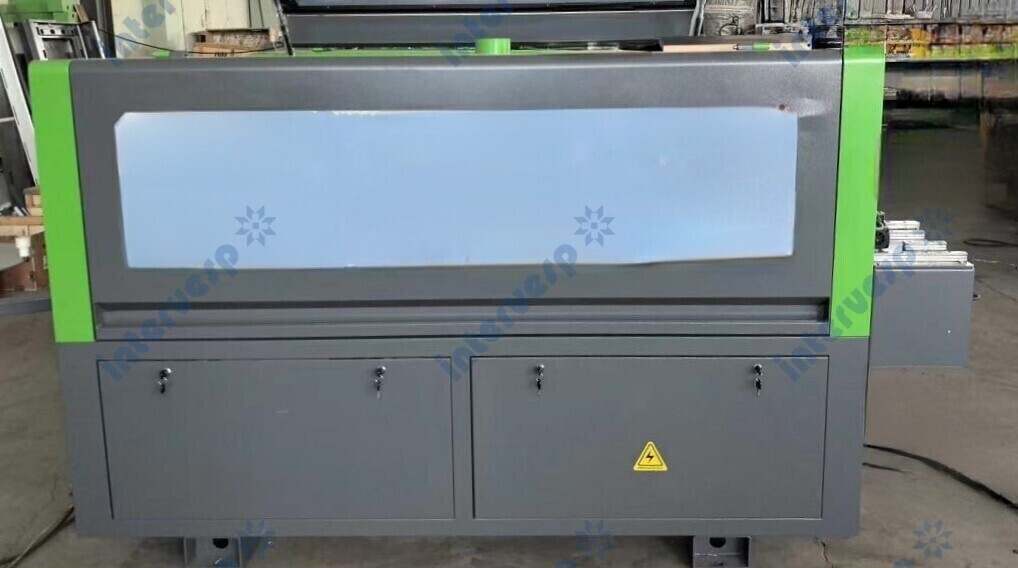

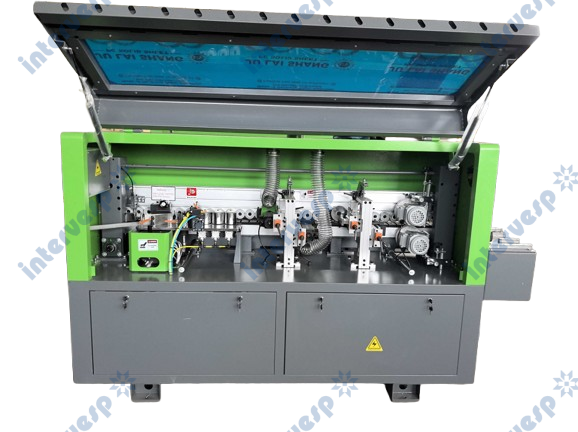

Автоматический кромкооблицовочный станок BCF501

Предназначен для облицовывания прямолинейных кромок плитных материалов кромками АБС, ПВХ.

Основные характеристики:

•   пульт управления станком, расположенный с фронтальной стороны

•   стальная моноблочная станина повышенной устойчивости и жесткости, гарантирующая сохранение рабочих настроек

•   верхний прижим в виде стальной балки

•   ручной механизм вертикальной регулировки прижима

•   цепной конвейер подачи с подпятниками

•   дополнительная роликовая опора по всей длине станка

•   защитный кожух

•   аварийные кнопки

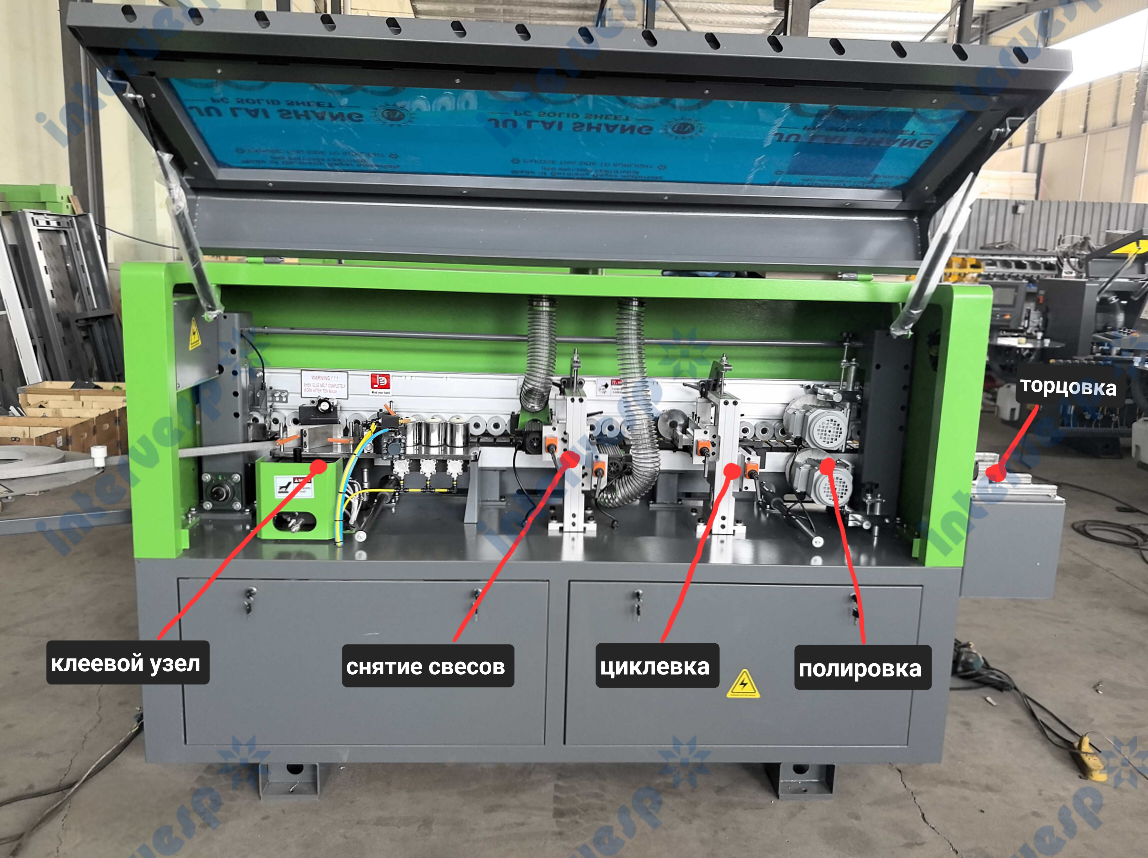

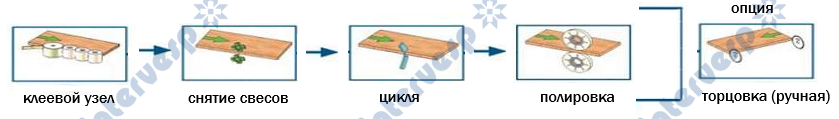

Конфигурация станка

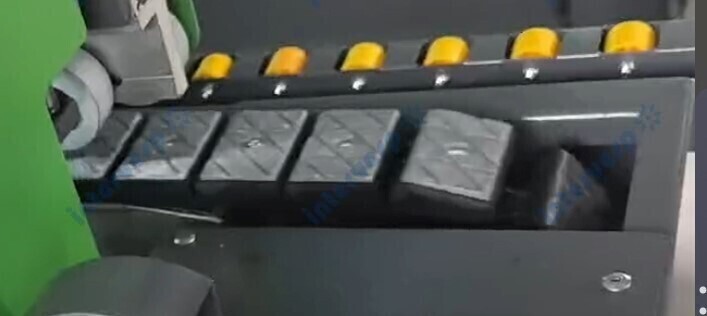

Цепной конвейер подачи

с подпятниками, имеющими резиновое покрытие

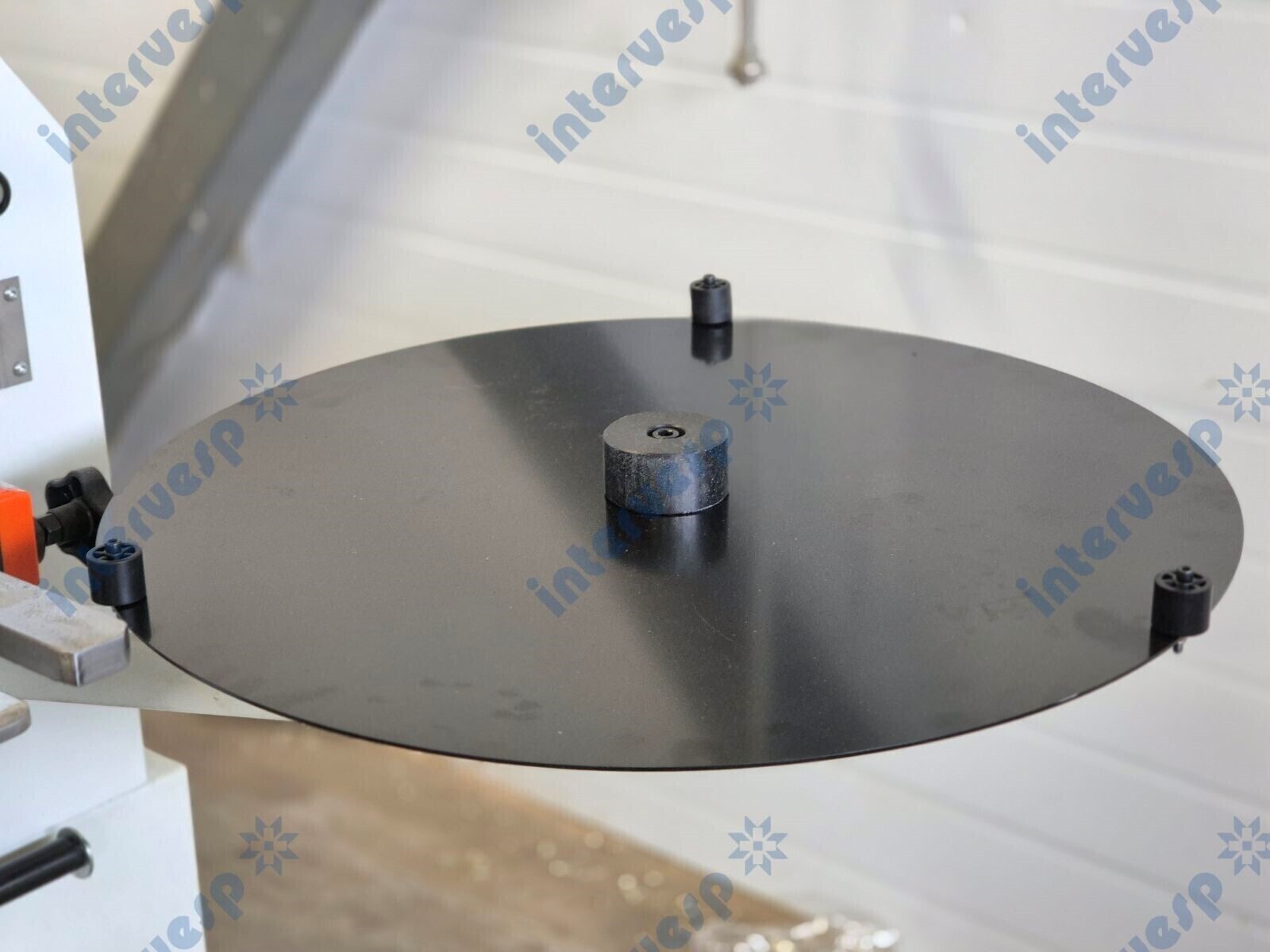

Дисковый держатель рулона

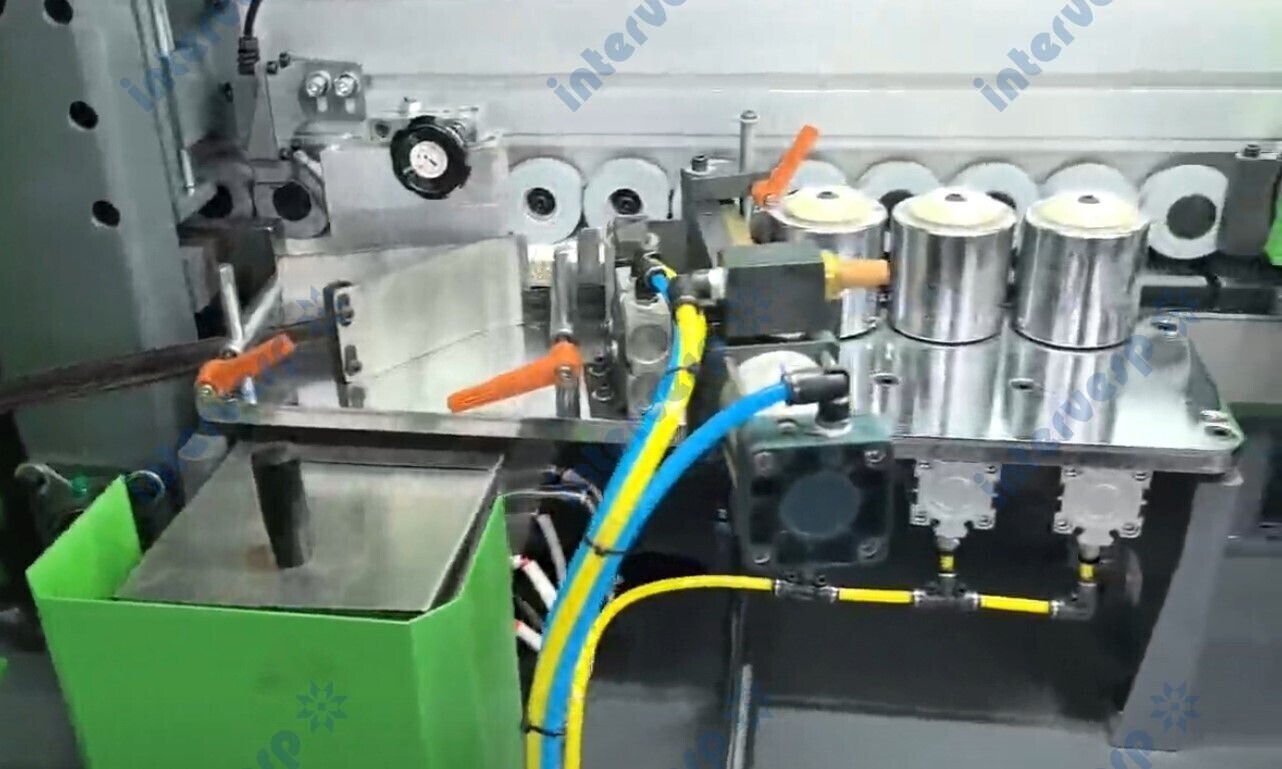

Узел нанесения клея

Ванна быстрого нагрева для плавления клея-расплава

Клеенаносящий ролик

Контроллер температуры наносимого клея

Механизм автоматической подачи рулонной кромки с гильотиной для отрезки кромки толщиной до 3 мм

Прижимные ролики

Блок из трех стальных прикатывающих роликов ци-линдрической формы.

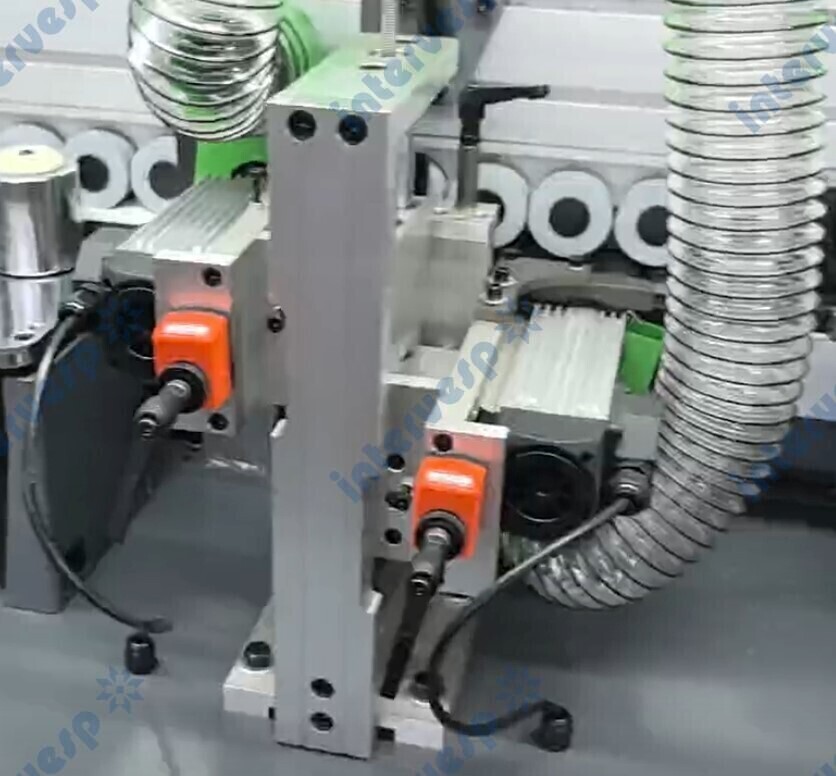

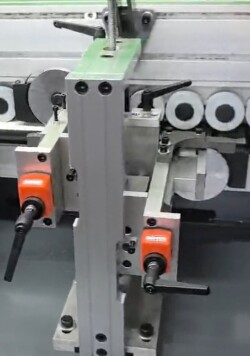

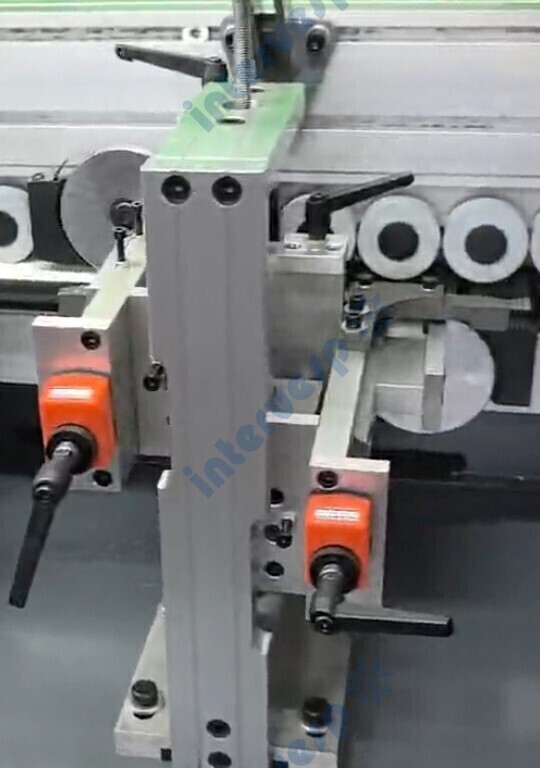

Узел снятия свесов

Предназначен для снятия свесов на деталях после оклейки.

Регулировка положения узла с помощью механического цифрового индикатора положения

Узел циклевки

Для чистовой обработки кромок из ПВХ/АБС

Жесткая конструкция узла исключает вибрации и, как следствие, позволяет добиться высокого качества обработки.

Регулировка положения узла с помощью механического цифрового индикатора положения

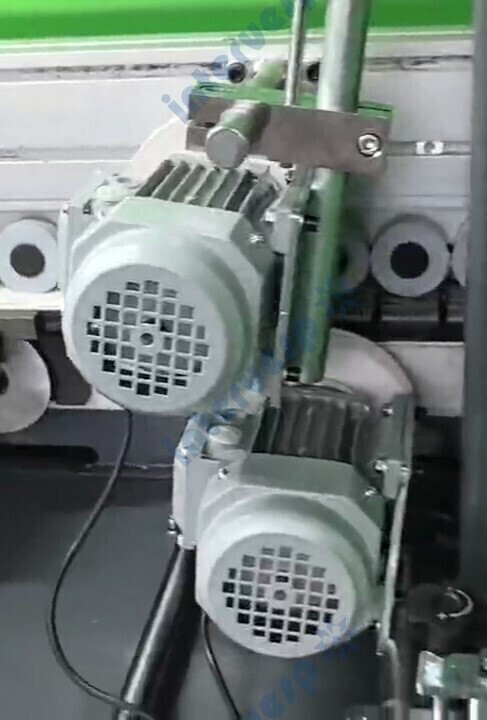

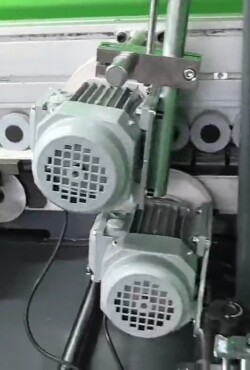

Узел полировки

Предназначен для очистки и полировки кромки.

Два двигателя

Комплектующие

Электрические компоненты – CHINT Electric (Китай),

Двигатель конвейера - UFC high speed motor (Китай)

Двигатель для снятия свесов – CC (Китай)

Конвертер: WANXIN (Китай)

Электронный магнитный клапан - AirTAC (Тайвань)

Направляющие –  CSK Motions Technology C (Китай)

Пневмоцилиндры - EASUN (Китай)

Прижимная балка из стальной пластины

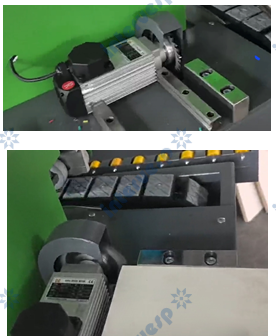

Торцовочный узел (Опция) -

Предназначен для торцовки кромки.

Торцовка осуществляется вручную оператором, после полной оклейки детали.
