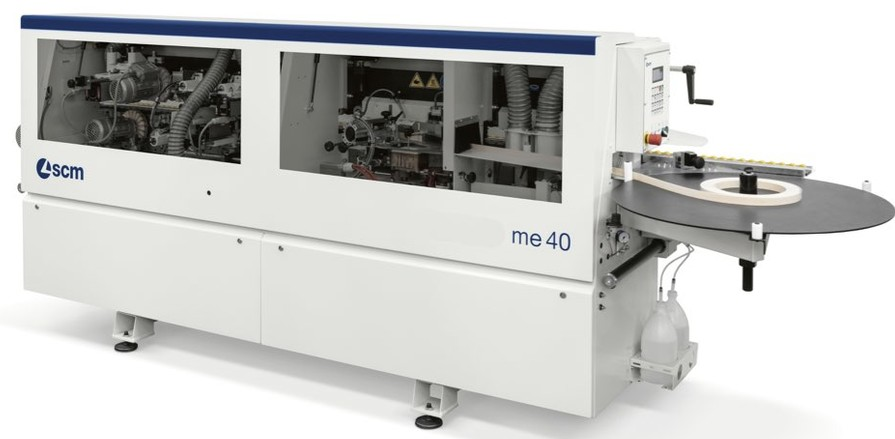

Кромкооблицовочный станок ME 40T

Кромкооблицовочный станок ME 40T
Кромкооблицовочный станок ME 40T
Италия
Основные характеристики

Скорость подачи, м/мин: 9

Преимущества
  • Торцовочный узел с функцией РАДИУС
  • Устройство быстрой замены клеевой ванны
Связь с ведущим специалистом
+375 (29) 669 93 68 +375 (17) 358 75 66
Шеф-монтаж и пуско-наладка
Шеф-монтаж и пуско-наладка
Осуществляем запуск поставленного оборудования
Сервис
Сервис
Собственный штат наладчиков
Гарантия
Гарантия
Выезд специалистов вовремя гарантийного периода
Лизинг
Лизинг
Приобретение оборудования в лизинг на выгодных условиях
Получить предложение
Описание товара
Технические характеристики

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Кромкооблицовочный станок ME 40T

  • пульт управления станком, расположенный с фронтальной стороны;
  • стальная моноблочная станина повышенной устойчивости и жесткости, гарантирующая сохранение рабочих настроек;
  • верхний прижим в виде стальной балки с двмя рядами обрезиненными роликами на подшипниках;
  • ручной механизм вертикальной регулировки прижима с автоматической перенастройкой рабочих узлов на толщину плиты;
  • цифровой индикатор настроенной толщины плиты;
  • цепной конвейер подачи с подпятниками, имеющими резиновое покрытие с высокими фрикционными свойствами. Скольжение подпятников по двумя направляющим, одной круглой и одной плоской, для обеспечения прямолинейности движения и уменьшения бокового усилия. Ручная смазка подпятников;
  • дополнительная роликовая опора по всей длине станка;
  • отдельный выход с патрубком аспирации над клеевым узлом; централизованные патрубки для других рабочих групп;
  • защитный кожух;
  • главный выключатель питания с возможностью блокировки навесным замком, тепловые реле;
  • аварийные кнопки.

R0.03.15 ME 40 T – CE версия:

Кромкооблицовочный станок ME 40T

Автоматический кромкооблицовочный станок с клеевой ванной, соответствующий СЕ нормам, включает в себя:

  • узел прифуговки;
  • торцовочный узел с функцией РАДИУС.

УЗЕЛ ПРИФУГОВКИ

Кромкооблицовочный станок ME 40T

Комплект алмазного инструмента для узла прифуговки.

В комплекте с двумя фрезами, диаметром 80мм. Фрезерует торец плит для получения идеальной поверхности кромки плиты. Узел оснащен независимым патрубком аспирации, и обдувом, который очищает заготовку от пыли и стружки.

Регулировка съема: 0,5 -1 -1,5 – 2 мм.

Возможность регулировки положения фрез по высоте вертикального настройки фрезы для использования их даже в финале этапа заточки.

КЛЕЕВОЙ УЗЕЛ, УЗЕЛ ПОДАЧИ И ПРИКАТКИ КРОМКИ

Кромкооблицовочный станок ME 40T

Ванна быстрого нагрева для плавления клея-расплава, снабженная тефлоновым покрытием для упрощения процедуры замены клея.

Клеенаносящий ролик.

Контроллер температуры наносимого клея, интегрированный в ПЛК.

Устройство автоматической рециркуляции неиспользованного клея.

Механизм автоматической подачи рулонной кромки с гильотиной для отрезки кромки толщиной до 3 мм.

Дисковый держатель рулона диаметром 730 мм.

Блок из двух стальных прикатывающих роликов разнонаправленной конической формы.

Механизм регулировки входной направляющей линейки на толщину кромочного материала с индикатором положения.

Переключатель для перевода клеевой ванны в режим пониженной температуры (паузы) после определенного времени простоя станка.

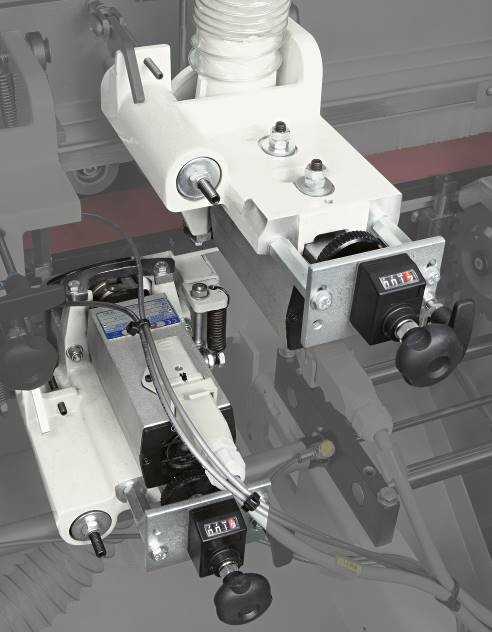

ФРЕЗЕРНЫЙ УЗЕЛ

Кромкооблицовочный станок ME 40T

В комплекте: высокочастотные двигатели, вертикальный дисковый и фронтальные роликовые копиры качения для точного позиционирования инструмента по месту обработки.

Узел оснащается комбинированными фрезами диаметром 55,3 мм: радиусная часть фрезы используется для придания радиуса для кромки 2 мм и для снятия свесов на тонкой кромке. Прямая часть фрезы для снятия свесов на рейках из массива толщиной до 5 мм. Переход в работе с радиусной кромки на кромку из массива до 5 мм происходит простым смещением фрез. Толщина кромочного материала отображается на двух индикаторах. Узел оснащён независимыми аспирационными выходами.

58.05.15 Устройство быстрой замены клеевой ванны.

Кромкооблицовочный станок ME 40T

Включает устройство быстрого блокирования/разблокирования клеевой ванночки.

Система двойной терморегуляции (активируется с панели управления) позволяет работать с двумя различными рабочими температурами. Это необходимо, например, при использовании полиуретанового клея.

Специальный торцовочный узел с функцией «РАДИУС»

Кромкооблицовочный станок ME 40T

Устанавливается взамен стандартного торцовочного узла, выполняет в процессе торцовки переднего и заднего свеса одновременно закругление угла.

При работе с массивной рейкой, торцовочный узел переводится в режим прямого реза.

Непосредственный контроль с панели управления.

Комплектация:

  • 1 высокочастотный мотор (0,19 кВт – 12.000 об/мин);
  • 1 пила Ø 125 мм Z12.

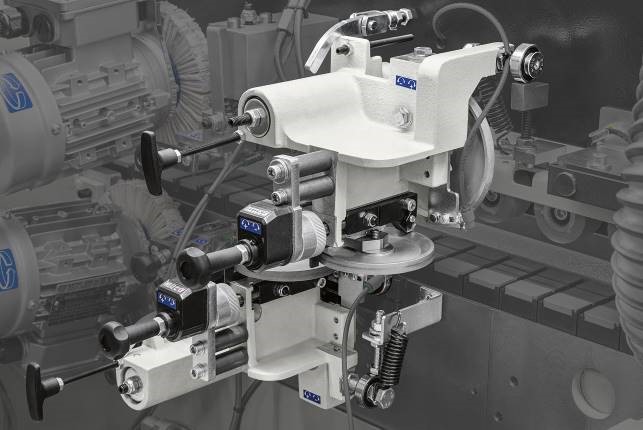

580653 Узел кромочной цикли

Кромкооблицовочный станок ME 40T

Новый узел с цифровыми счетчиками положения для чистовой обработки кромок из ПВХ/АБС с радиусом фаски 2 мм (по требованию) - другие значения).

Жесткая конструкция узла исключает вибрации и, как следствие, позволяет добиться высокого качества обработки.

Точность обработки обеспечивается за счет вертикальных и горизонтальных дисковых копиров, служащих для точной установки циклей относительно точки обработки.

Пара ножей входит в компоновку (R= 2мм; другие радиусы – по запросу).

Исключение из работы: вручную.

N.B.

- Опция доступна только в сочетании с другими группами.

- Рекомендуется при обработке кромок толще чем 1 мм.

580654 Узел клеевой цикли:

Кромкооблицовочный станок ME 40T

Новая клеевая цикля с копирами качения. Позволяет осуществлять очистку от остатков клея на стыке плиты и кромки.

N.B. Опция доступна только в сочетании с другими группами.

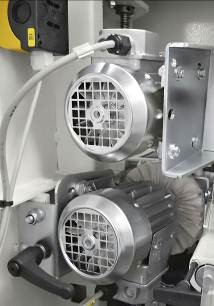

58.04.44 Полировальный узел

Кромкооблицовочный станок ME 40T

С двумя независимыми двигателями S1 0,14кВт – 2.800 об/мин для очистки и полировки кромки.

Двигатели могут регулироваться по вертикали и углу наклона для настройки оптимального режима очистки/полировки.

Технические характеристики

Основные характеристики
Размеры рабочего стола, мм 3465 x 710
Высота рабочего стола, мм 875
Толщина кромочного материала в рулонах, мм 0,4-3
Толщина кромочного материала в полосах, мм до 5
Толщина заготовки, мм 8-50
Минимальная длина /ширина заготовки при приклеивании рулонного кро-мочного материала, мм 190/110
Минимльная длина заготовки (торцовка только с передней стороны), мм 120
Скорость подачи, м/мин 9
Мощность двигателя подачи (S1) 0,55
Рабочее давление в пневмосистеме, бар 6,5
Диаметр патрубков аспирации (клеевая ванна), мм 80
Диаметр патрубков аспирации (узел снятия свесов), мм 2х60
Диаметр патрубков аспирации (прифуговочный узел), мм 2х80
Рабочая температура, °C 20-190
Прифуговочный узел
Мощность мотора (S1), кВт 2,2
Скорость вращения, об/мин 7200
2 алмазные фрезы Ø80 мм H56 Z2
Величина съема материала, мм до 2
Клеевой узел:
Мощность двигателя (S1), кВт 0,25
Вместимость клеевой ванны, кг 0,8
Торцовочный узел с функцией РАДИУС:
Мощность двигателя (S1), кВт 0,19
Размеры торцовочной пилы Ø 125 мм Z12
Скорость вращения пилы, об/мин 12000
Узел снятия свесов
Мощность двигателя (S1), кВт 2х0,35
Размеры фрез для снятия свесов Ø 55,3 мм Z3
Скорость вращения фрез, об/мин 12000
Вертикальные/горизонтальные копиры диск/диск
Общие данные:
Транспортные размеры станка, мм 3800х1100х 1500
Масса станка, кг 860
