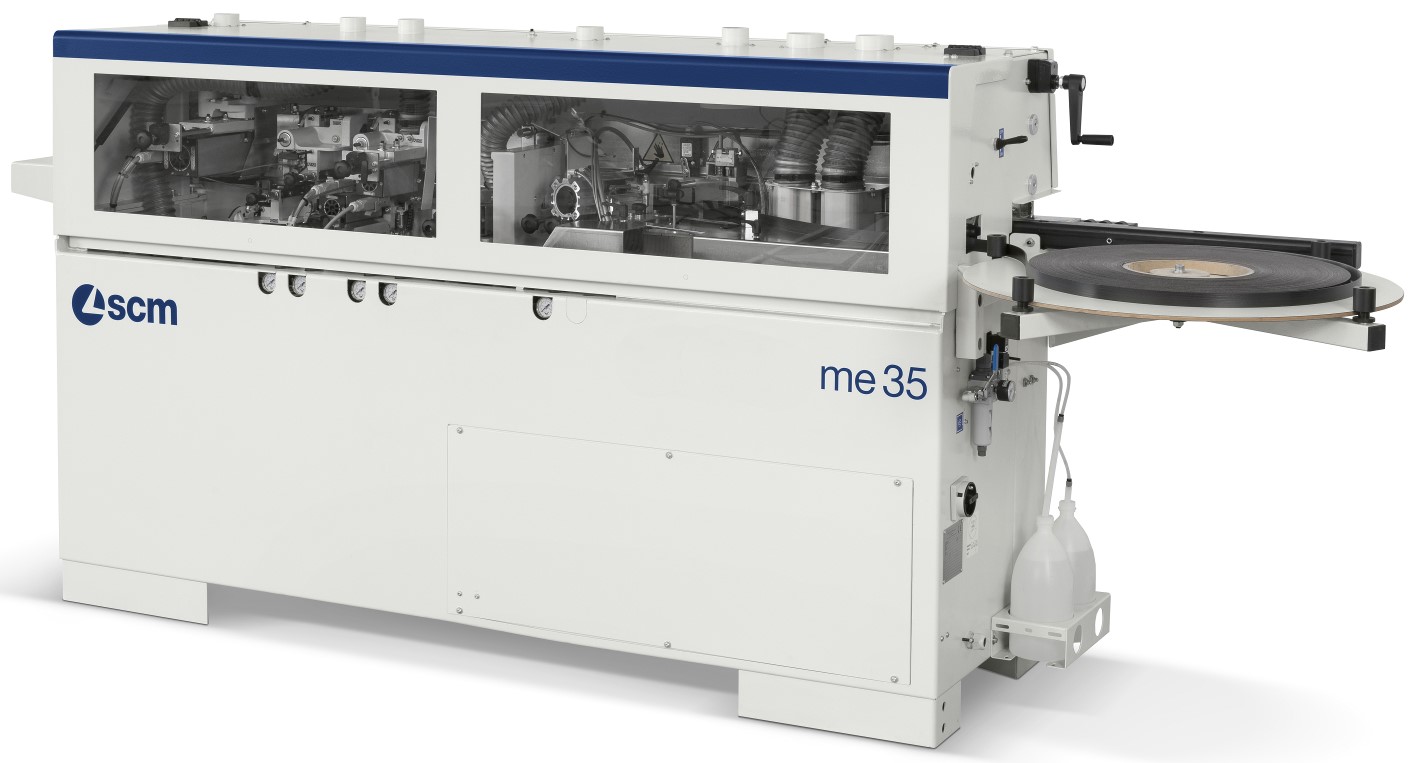

Кромкооблицовочный станок me 35t

В наличии
хит продаж
Италия
Основные характеристики

Скорость подачи: 7 м/мин

Толщина заготовки: 8 ÷ 50 мм

Преимущества
  • Компактный станок
  • Узел прифуговки
  • Опция: раунд углов
Связь с ведущим специалистом
+375 (29) 669 93 68 +375 (17) 358 75 66
Шеф-монтаж и пуско-наладка
Шеф-монтаж и пуско-наладка
Осуществляем запуск поставленного оборудования
Сервис
Сервис
Собственный штат наладчиков
Гарантия
Гарантия
Выезд специалистов вовремя гарантийного периода
Лизинг
Лизинг
Приобретение оборудования в лизинг на выгодных условиях
Получить предложение
Описание товара
Технические характеристики
Каталог в pdf
Видео 1

Основные характеристики

Кромкооблицовочный станок me 35t

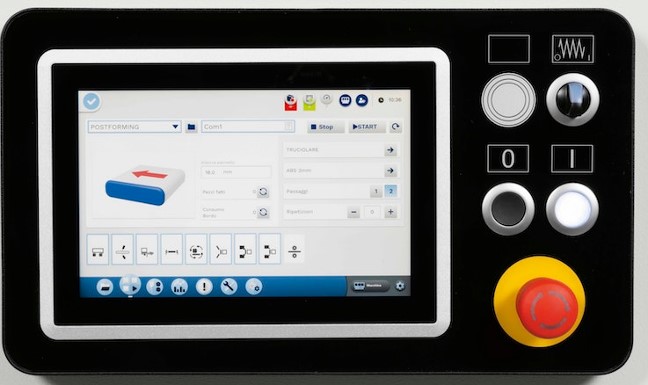

  • пульт управления станком, расположенный с фронтальной стороны;
  • стальная моноблочная станина повышенной устойчивости и жесткости, гарантирующая сохранение рабочих настроек;
  • верхний прижим в виде стальной балки с обрезиненными роликами;
  • специальный конвейер подачи заготовок;
  • ручной механизм вертикальной регулировки прижима с автоматической перенастройкой рабочих узлов на толщину плиты;
  • индикатор настроенной толщины плиты;
  • отдельный выход с патрубком аспирации над клеевым узлом; централизованные патрубки для других рабочих групп;
  • дополнительная роликовая опора по всей длине станка;
  • защитный кожух;
  • электрический блок управления с ПЛК, выключатель питания с возможностью блокировки навесным замком, тепловые реле;
  • аварийные кнопки.

Узел прифуговки

Кромкооблицовочный станок me 35t

В комплекте с 2 алмазными фрезами диаметром 80 мм. Фрезерует торец плит для получения идеальной поверхности для нанесения клея, позволяя добиться безукоризненной линии стыка (шва) между плитой и кромочным материалом. Включает в себя независимые отводы для подключения аспирации и воздуходувку для очистки панели от пыли и стружки.

4 величины съема материала: 0,5 – 1 – 1,5 – 2 мм.

Вертикальная регулировка для изменения положения фрез относительно обрабатываемой панели.

Клеевой узел, узел подачи и прикатки кромки

Кромкооблицовочный станок me 35t

Ванна быстрого нагрева для плавления клея-расплава, снабженная тефлоновым покрытием для упрощения процедуры замены клея.

Клеенаносящий ролик.

Контроллер температуры наносимого клея, интегрированный в ПЛК. Устройство автоматической рециркуляции неиспользованного клея. Механизм автоматической подачи рулонной кромки с гильотиной для отрезки кромки толщиной до 3 мм. Дисковый держатель рулона диаметром 730 мм.

Блок из двух стальных прикатывающих роликов разнонаправленной конической формы.

Механизм регулировки входной направляющей линейки на толщину кромочного материала с индикатором положения.

Переключатель для перевода клеевой ванны в режим пониженной температуры (паузы) после определенного времени простоя станка.

Быстросменная клеевая ванночка

Кромкооблицовочный станок me 35t

Включает устройство быстрого блокирования/разблокирования клеевой ванночки.

Система двойной терморегуляции (активируется с панели управления) позволяет работать с двумя различными рабочими температурами. Это необходимо, например, при использовании полиуретанового клея.

Фрезерный узел

Кромкооблицовочный станок me 35t

В комплекте: высокочастотные двигатели, вертикальный дисковый и фронтальные роликовые копиры качения для точного позиционирования инструмента по месту обработки.

Узел оснащается комбинированными фрезами диаметром 55,3 мм: радиусная часть фрезы используется для придания радиуса для кромки 2 мм и для снятия свесов на тонкой кромке. Прямая часть фрезы для снятия свесов на рейках из массива толщиной до 5 мм. Переход в работе с радиусной кромки на кромку из массива до 5 мм происходит простым смещением фрез. Толщина кромочного материала отображается на двух индикаторах. Узел оснащён независимыми аспирационными выходами.

Специальный торцовочный узел с функцией «РАДИУС»

Кромкооблицовочный станок me 35t

Устанавливается взамен стандартного торцовочного узла, выполняет в процессе торцовки переднего и заднего свеса одновременно закругление угла.

При работе с массивной рейкой, торцовочный узел переводится в режим прямого реза.

Непосредственный контроль с панели управления.

Комплектация:

- 1 высокочастотный мотор (0,19 кВт – 12.000 об/мин).

- 1 пила Ø 125 мм Z12.

Узел кромочной цикли

Кромкооблицовочный станок me 35t

Новый узел с цифровыми счетчиками положения для чистовой обработки кромок из ПВХ/АБС с радиусом фаски 2 мм (по требованию) - другие значения).

Жесткая конструкция узла исключает вибрации и, как следствие, позволяет добиться высокого качества обработки.

Точность обработки обеспечивается за счет вертикальных и горизонтальных дисковых копиров, служащих для точной установки циклей относительно точки обработки.

Пара ножей входит в компоновку (R= 2мм; другие радиусы – по запросу).

Исключение из работы: вручную.

N.B.

- Опция доступна только в сочетании с другими группами,

- Рекомендуется при обработке кромок толще чем 1 мм.

Узел клеевой цикли

Кромкооблицовочный станок me 35t

Новая клеевая цикля с копирами качения. Позволяет осуществлять очистку от остатков клея на стыке плиты и кромки.

N.B. Опция доступна только в сочетании с другими группами.

Полировальный узел

Кромкооблицовочный станок me 35t

С двумя независимыми двигателями S1 0,14кВт – 2.800 об/мин для очистки и полировки кромки.

Двигатели могут регулироваться по вертикали и углу наклона для настройки оптимального режима очистки/полировки.

Технические характеристики и стандартная комплектация

Модель
Основные параметры
Размеры рабочего стола, мм
Высота рабочего стола, мм
Толщина кромочного материала в рулонах, мм
Толщина полосового кромочного материала, мм
Толщина заготовки, мм
Минимальная длина /ширина заготовки при приклеивании рулонного кромочного материала, мм
Минимальная длина заготовки (торцовка только с передней стороны), мм
Скорость подачи, м/мин
Мощность двигателя подачи (S1), кВт
Рабочее давление в пневмосистеме, бар
Диаметр патрубков аспирации (клеевая ванна), мм
Диаметр патрубков аспирации (узел снятия свесов), мм
Диаметр патрубков аспирации (прифуговочный узел), мм
Рабочая температура, °C
Прифуговочный узел :
Мощность мотора (S1), кВт
Скорость вращения, об/мин
ME 35T
3000х525
904
0,4 ÷ 3
до 5
8 ÷ 50
190/110
120
7
0,55
6,5
60
2 х 60
2 х 80
20 ÷ 190
2,2
7200

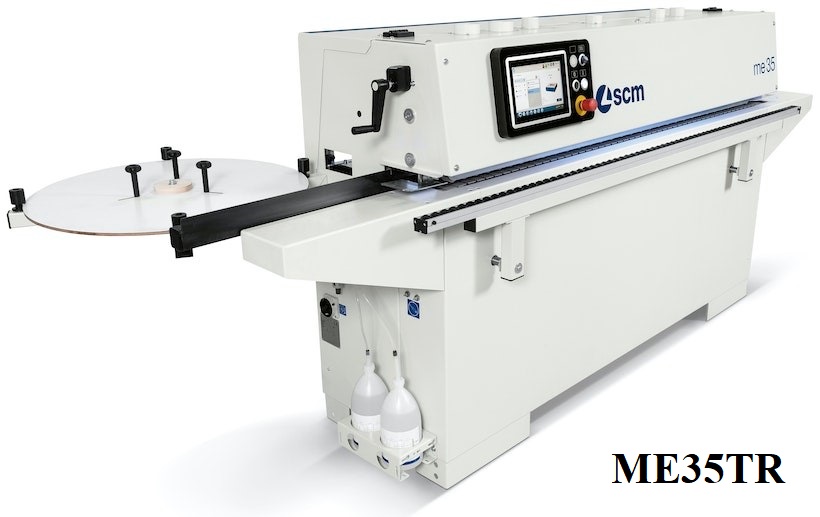

ME 35TR
3000х525
904
0,4 ÷ 3
до 5
8 ÷ 50
190/110
120
7
0,55
6,5
60
2 х 60
2 х 80
20 ÷ 190
2,2
7200
