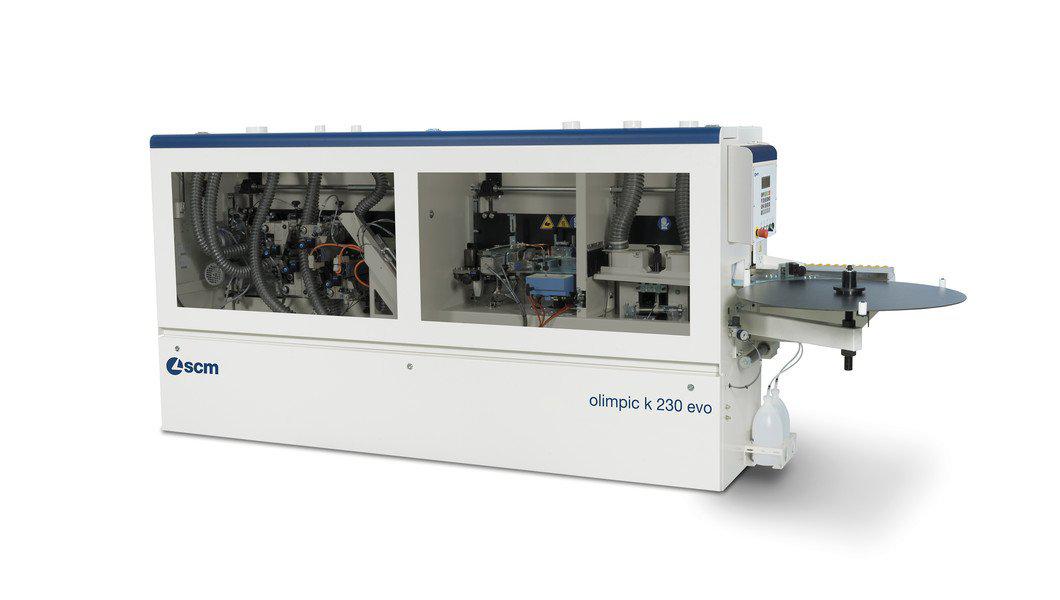

Кромкооблицовочный станок Olimpic k 230 EVO

Италия
Основные характеристики

Скорость подачи, м/мин: 9

Связь с ведущим специалистом
+375 (29) 669 93 68 +375 (17) 358 75 66
Шеф-монтаж и пуско-наладка
Шеф-монтаж и пуско-наладка
Осуществляем запуск поставленного оборудования
Сервис
Сервис
Собственный штат наладчиков
Гарантия
Гарантия
Выезд специалистов вовремя гарантийного периода
Лизинг
Лизинг
Приобретение оборудования в лизинг на выгодных условиях
Получить предложение
Описание товара
Технические характеристики
Каталог в pdf
Видео 1

ОСНОВНЫЕ ПРЕИМУЩЕСТВА

Кромкооблицовочный станок Olimpic k 230 EVO

ПРЕКРАСНЫЙ КЛЕЕВОЙ ШОВ ПРИ ИСПОЛЬЗОВАНИИ 3 ПРИЖИМНЫХ ВАЛИКОВ, 2 ИЗ КОТОРЫХ ИМЕЮТ ВЗАИМНО-ПРОТИВОПОЛОЖНУЮ КОНУСНОСТЬ

Кромкооблицовочный станок Olimpic k 230 EVO

КРОМКООБРЕЗНОЕ УСТРОЙСТВО R-K: БЫСТРЫЙ ПЕРЕХОД ОТ НАНЕСЕНИЯ ТОНКОЙ КРОМКИ К НАНЕСЕНИЮ ТОЛСТОЙ КРОМКИ ИЛИ МАССИВА С 3 РАБОЧИМИ ПОЛОЖЕНИЯМИ С РУЧНЫМ ВЫБОРОМ

Кромкооблицовочный станок Olimpic k 230 EVO

СИСТЕМА УПРАВЛЕНИЯ “ORION ONE PLUS”: ПРОСТАЯ И ИНТУИТИВНАЯ ДЛЯ БЕЗОШИБОЧНОГО УПРАВЛЕНИЯ СТАНКОМ

ОБЩЕЕ ОПИСАНИЕ

Кромкооблицовочный станок Olimpic k 230 EVO

Автоматический односторонний кромкооболицовочный станок для приклеивания кромки при помощи горячего клея-расплава на прямолинейные щитовые детали с четырех сторон.

Станина  изготовлена из гнутого стального проката, полученного путём сварки в целях придания структуре максимальной жёсткости

Верхняя стальная прижимная балка с двумя рядами обрезиненных роликов на подшипниках. Ролики закрыты кожухом.

Ручная настройка прижимной балки имеет расположение со стороны входа в станок и снабжена механическим цифровым индикатором (счетчиком)

Верхние обрабатывающие узлы механически крепятся к прижимной балке, что обеспечивает их автоматическое позиционирование в зависимости от толщины детали посредством регулировки прижимной балки. Нижние узлы крепятся к горизонтальной балке и обеспечивают высокую точность позиционирования относительно обрабатываемой детали. Все высокочастотные электродвигатели снабжены статическим инвертором.

Станок закрыт кожухом по всей длине и имеет окна из поликарбоната, чтобы можно было визуально следить за процессом обработки.

Патрубки аспирации для обрабатывающих групп расположены сверху станка.

Подвижный пульт управления со стороны входа в станок для удобства оператора.

Электрошкаф расположен внутри станины и имеет дверцу для легкого доступа при осуществлении сервисных работ. Электрошкаф соответствует современным нормам безопасности.

Подающий транспортер

Кромкооблицовочный станок Olimpic k 230 EVO

Цепной транспортер подачи с салазками, покрытыми резиной с высоким коэффициентом трения, и цепью промышленного класса с размером звеньев 3/4”.

Салазки скользят  по двум стальным направляющим, одна из которых плоская а другая ― круглого сечения, что обеспечивает высокую прямолинейность подачи и устойчивость к боковым нагрузкам.

Салазки транспортера смазываются вручную.

Фиксированный суппорт с поддерживающими роликами расположен параллельно подающей ленте. Суппорт имеет длину на весь станок. Поддерживающие пластиковые ролики имеют стальные шарниры.

ЭЛЕКТРОННОЕ УПРАВЛЕНИЕ

Кромкооблицовочный станок Olimpic k 230 EVO

Пульт управления Orion One Plus:

Включает в себя:

  • ЖК дисплей 4 дюйма с крупным шрифтом и подсветкой
  • выбор языка
  • клавиатура с сенсорными клавишами и светодиодной подсветкой для выбора различных узлов обработки и функций станка.
  • полное управление станком благодаря функциям программатора и энкодеру, расположенному на шестерне подающей ленты.
  • отображение и настройка температуры клеевой ванны
  • простая диагностика с поиском быстрых решений для любых сбоев.
  • Частичные и абсолютные статистические показатели: количество обработанных деталей и израсходованной кромки, время наработки подающего транспортера

НОРМЫ БЕЗОПАСНОСТИ

Станок соответствует нормам безопасности стран, в которые он поставляется.

Внимание! Для некоторых стран необходимо выбирать специальную опцию, предусматриваемую в прайс-листе

Код продукции: K 230 EVO

109999

Система безопасности

N. 1









R00356

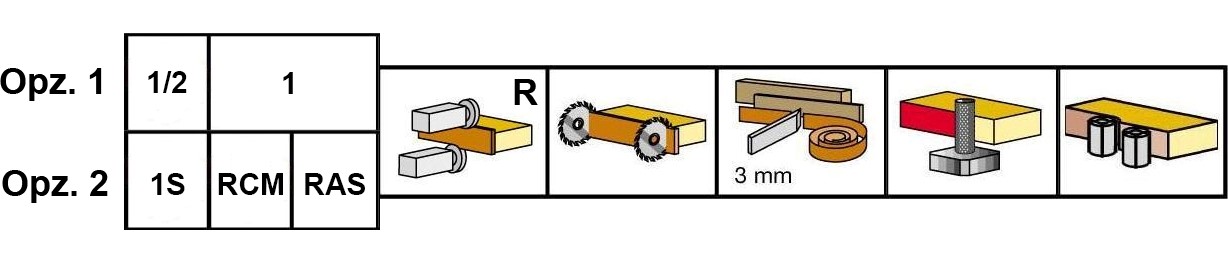

olimpic k 230 evo компоновка "T"

N. 1



Кромкооблицовочный станок Olimpic k 230 EVO

ПРИМЕЧАНИЯ

На станке имеется свободное пространство для установки следующих опциональных групп:

Вариант 1:

1) = Цикля или клеевая цикля RC-N

(1/2) = Щётки или клеевая цикля RC-N



Вариант 2:
(RAS)  =  Цикля
(RCM) =  Клеевая цикля RC-M

(1S)    =  Щётки


Внимание: Не возможно установить две идентичные груп

Кромкооблицовочный станок Olimpic k 230 EVO

Узел прифуговки "RT-V1"

N. 1



Предназначен для выравнивания кромки детали в целях формирования ровной поверхности для наклеивания кромочного материала и получения идеальной линии стыка кромки с пластью.

  • два высокочастотных электрошпинделя, снабженные системой автоматического подвода/отвода от заготовки в требуемые моменты времени для предотвращения сколов;
  • аспирационный кожух;
  • обдув с подачей воздуха в заданные моменты времени для чистки обработанной поверхности;
  • ручная настройка величины съема путем изменения положения входной направляющей линейки (механизм с ручкой и индикатором положения).
  • регулирование фрез по высоте для возможности изменения зоны обработки;
  • в комплекте алмазные фрезы (H=49 мм – D=100 мм – Z=2+2)
    (максимальная толщина детали 45 мм)



Технические данные:

Максимальная величина снятия: 60 мм²

Максимальная толщина снятия: 3 мм

Толщина обрабатываемой панели 8 – 45 мм (60 мм при высоте фрез H=64 мм)

Мощность двигателей: 1,5 кВт

Диаметр фрез: 100 мм

Высота фрез: 49 мм

Скорость вращения фрез: 9.000 об/мин

Кромкооблицовочный станок Olimpic k 230 EVO

Клеевая группа "VC-V1"

N. 1



Производит автоматическое нанесение кромки в рулонах и полосках на боковую сторону прямоугольных панелей с помощью термоплавкого клея

Клеевая ванна

  • независимый электропривод для постоянной рециркуляции и отбора клея
  • антиадгезионная обработка поверхности для облегчения операций по замене клея
  • клеенаносящий ролик со специальной поверхностью для равномерного и оптимального нанесения клея
  • контроль температуры клея с цифровой терморегулировкой
  • функция автоматического снижения температуры в случае временного простоя станка, что способствует большей долговечности клея
  • регулирование объёма выдаваемого клея

Загрузка кромки

  • протяжной ролик для автоматической загрузки кромки при подаче панели
  • гильотина для автоматического отрезания кромки в рулонах
  • горизонтальный диск для кромки в рулонах

Группа прижима:

  •  3 холостых прижимных роликов, из которых один - большого размера. Чтобы получать оптимальное прижатие кромки, 2-ой и 3-ий ролик имеют взаимно-противоположную конусность
  • механическая регулировка давления прижима роликов
  • регулировка положения в зависимости от толщины наносимой кромки с помощью рукоятки и цифрового индикатора

Технические данные:

Установленная мощность: 3 кВт

Время разогрева: 12 мин

Емкость клеевой ванны: 1,5 кг

Кромкооблицовочный станок Olimpic k 230 EVO

621506

Клеевая ванна "SGP-E" - взамен стандартной клеевой ванны.

N. 1





Позволяет производить быструю смену типа или цвета применяемого клея. Эта клеевая ванна поставляется взамен устанавливаемой в стандартной конфигурации.

Характеристики:

  • специальная компактная конструкция, сокращающая количество расплавленного клея, приготовленного для нанесения на заготовку, с целью максимального сохранения его качественных характеристик.
  • антиадгезионное покрытие для клея ЭВА или ПУ
  • клеенаносящий ролик с оптимизированной накаткой и ПЛАЗМЕННОЙ антиадгезионной обработкой
  • цикл ручной очистки со сбором оставшегося клея в съёмный интегрированный контейнер
  • автоматическая блокировка переливания клея при остановке станка (патент SCM GROUP)
  • ручное регулирование  дозирования с градуированным индикатором
  • устройство быстрого съема для простого демонтажа и замены клеевой ванночки
  • удобный и быстрый доступ для внутренней очистки с возможностью полного демонтажа всех частей.
  • небольшое время разогрева клея при запуске станка благодаря незначительным размерам
  • двойной диапазон регулировки температуры для простоты использования двух типов клея с различной температурой плавления



Технические данные:

вместимость клея: 0,5 кг с устройством предварительного расплава или 1,5 кг без него

установленная мощность: 1,61 кВт

время прогрева, начиная от окружающей температуры: <12 мин*

время прогрева, начиная от температуры предварительного нагревания: <5 мин*

* (Значения могут отличаться в зависимости от типа используемого клея и от его количества, присутствующего в клеевой ванночке)

Примечание:Для оптимального приклеивания кромок из массивной древесины рекомендуется использовать грунтовки.

Кромкооблицовочный станок Olimpic k 230 EVO

621349

"K-2" торцовочный узел с возможностью радиусной обработки

N. 1





Устанавливается вместо одномоторного узла K-1

Выполняет торцевание передних и задних свесов кромки

  • 2 высокочастотных двигателя (0,2 кВт – 12.000 об./мин )
  • автоматическое позиционирование торцовочных дисков с пульта в режимах: прямая и радиусная обработка, снятие фаски
  • двигатели движутся без люфтов по призматическим направляющим с возвратным движением шариков
  • копиры для точного позиционирования инструмента по отношения к точке обработки
  • узел укомплектован торцовочными дисками


Технические данные:

Мощность двигателей: 0,2 кВт

Скорость вращения пил: 12.000 об.мин

Расстояние между панелями: 600 мм

Минимальная длина панели (минимальная ширина 100 мм): 140 мм
Кромкооблицовочный станок Olimpic k 230 EVO

"R-K" узел снятия свесов

N. 1



Производит фрезерование для удаления свесов кромки с верхней и нижней стороны панели.

2 высокочастотных двигателя

  • копиры качения для регулирования уровня величины съема фрезерования инструментом относительно панели: с одним диском по вертикали и копиром с 3 точками контакта качения фронтально
  • аспирационные кожухи для удаления стружки
  • круглые ручки для настройки положения с механическими цифровыми индикаторами.
  • ручное отведение узла
  • комплект комбинированных инструментов (R=2) для обработки 3 различных типов кромки: тонкая кромка, радиусная кромка и массив.

Технические данные:

  • Мощность двигателя: 0,35 кВт
  • Скорость вращения: 12.000 об.мин
  • Мин. толщина панели при закруглении: 12 мм
  • Верт.\Фронт копиры: диск/колесо
  • Радиус инструмента: 2 мм
Кромкооблицовочный станок Olimpic k 230 EVO

621350

"RAS-V" узел циклевки

N. 1





Узел устраняет следы от фрез - «волнистость»

  • дисковые копиры для точного позиционирования инструмента по отношения к точке обработки
  • пневматическое исключение (отвод) узла
  • круглые ручки для настройки положения с механическими цифровыми индикаторами
  • аспирационные патрубки и отсек с фильтром для длинной стружки
  • прилагается пара ножей



Технические данные:

Минимальная толщина панелей: 12 мм

Вертикальны\горизонтальный копиры: дисковый\дисковый

Диаметр инструмента: 2 мм

Примечание: место (1) или (RAS)

Кромкооблицовочный станок Olimpic k 230 EVO

621376

"RC-M" узел клеевой цикл

N. 1





Позволяет осуществлять очистку от остатков клея на стыке плиты и кромки.

Включает:

  • вертикальный плоский копир
  • сменные ножи
  • обдув для очистки ножей
  •

исключение группы вручную
Кромкооблицовочный станок Olimpic k 230 EVO

621377

"SP-M" узел полировки

N. 1





С двумя независимыми двигателями (0,14 кВт - 2.800 об. мин) для очистки и полировки пластиковых кромок.

Технические данные:

Мощность двигателя: 0,14 кВт

Скорость вращения: 2800 об. Мин

Технические характеристики

Основные характеристики
Скорость подачи, м/мин 9
Толщина деталей (заготовок), мм 8-50
Толщина полосовой кромки, мм 0,4-3
Толщина кромки в рулонах, мм 0,4-3
Макс. сечение кромки в рулонах, мм2 135
Диаметр дискового держателя кромки, мм 780
Свесы кромки снизу и сверху детали, мм 2+2
Расстояние между двумя последовательными деталями, мм 700 (600*)
Минимальная длина детали для кромки в рулонах (100 мм мин. шир.), мм 160 (140*)
Мин. длина детали для полосовой кромки (100 мм мин. шир.), мм 220 (140*)
Мин. длина кромки в рулонах, мм 200
Мин. длина полосовой кромки, мм 260
Мин. ширина детали (210 мм мин. длина), мм 90
Высота рабочего стола, мм 900
Ширина фиксированного роликового суппорта, мм 500
* данные действительны при использовании торцовочного узла K-2
ПРИМЕЧАНИЕ: Внимание. Некоторые ограничения зависят от комплектации станка и/или выбранной группы.
