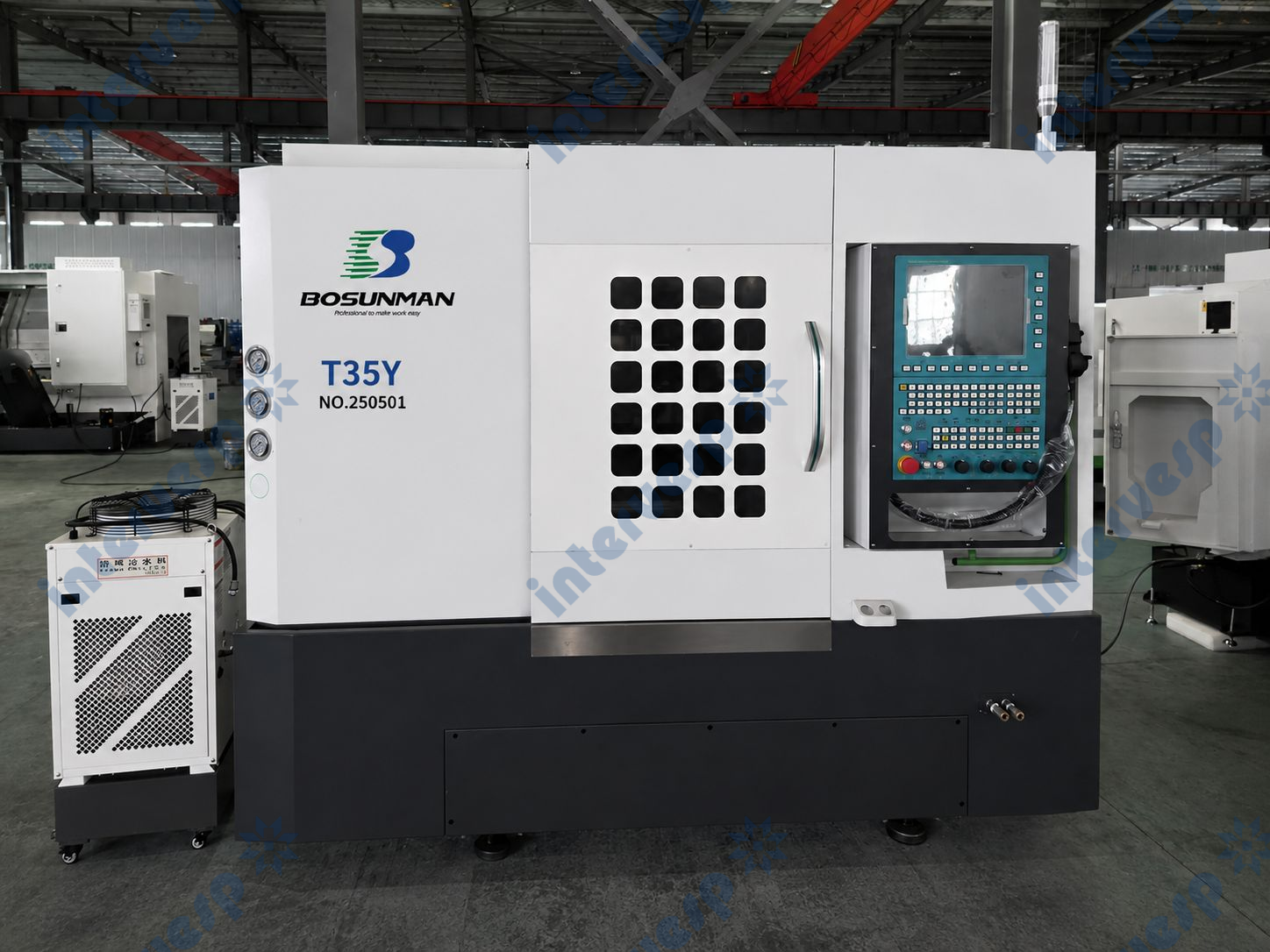

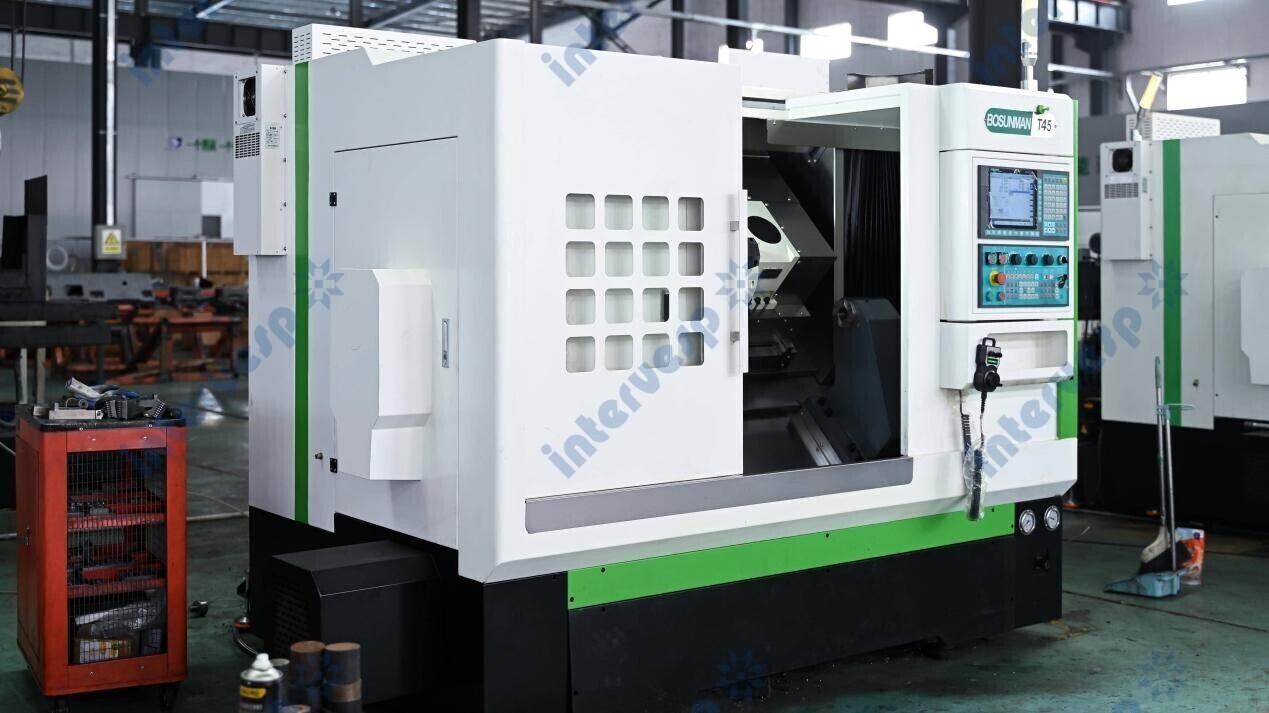

Токарно-фрезерный станок с ЧПУ T35Y

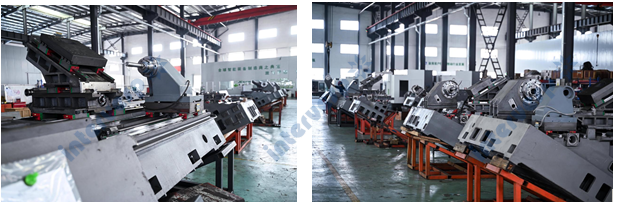

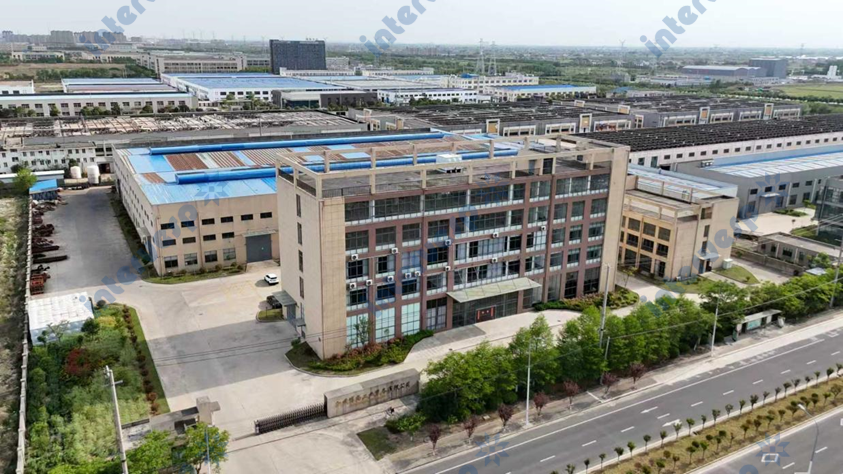

Компания BOSUNMAN Industrial Equipment Co., Ltd. является одним из немногих инновационных предприятий Китая в области производства станков с ЧПУ, обладающих возможностями по разработке и производству ключевых функциональных узлов, таких как: полноценные станки с ЧПУ, системы числового программного управления (ЧПУ), B-ось, поворотные столы с моментным двигателем и шпиндели со встроенным двигателем. В настоящее время компания имеет два крупных завода в городе Наньтун и городе Хэфэй общей площадью более 61 000 м².

Ежегодный объем выпуска станков различных типов составляет около 1000 единиц. Штат научно-исследовательских и опытно-конструкторских разработок насчитывает около 50 человек. Общее количество различных патентов превышает 200.

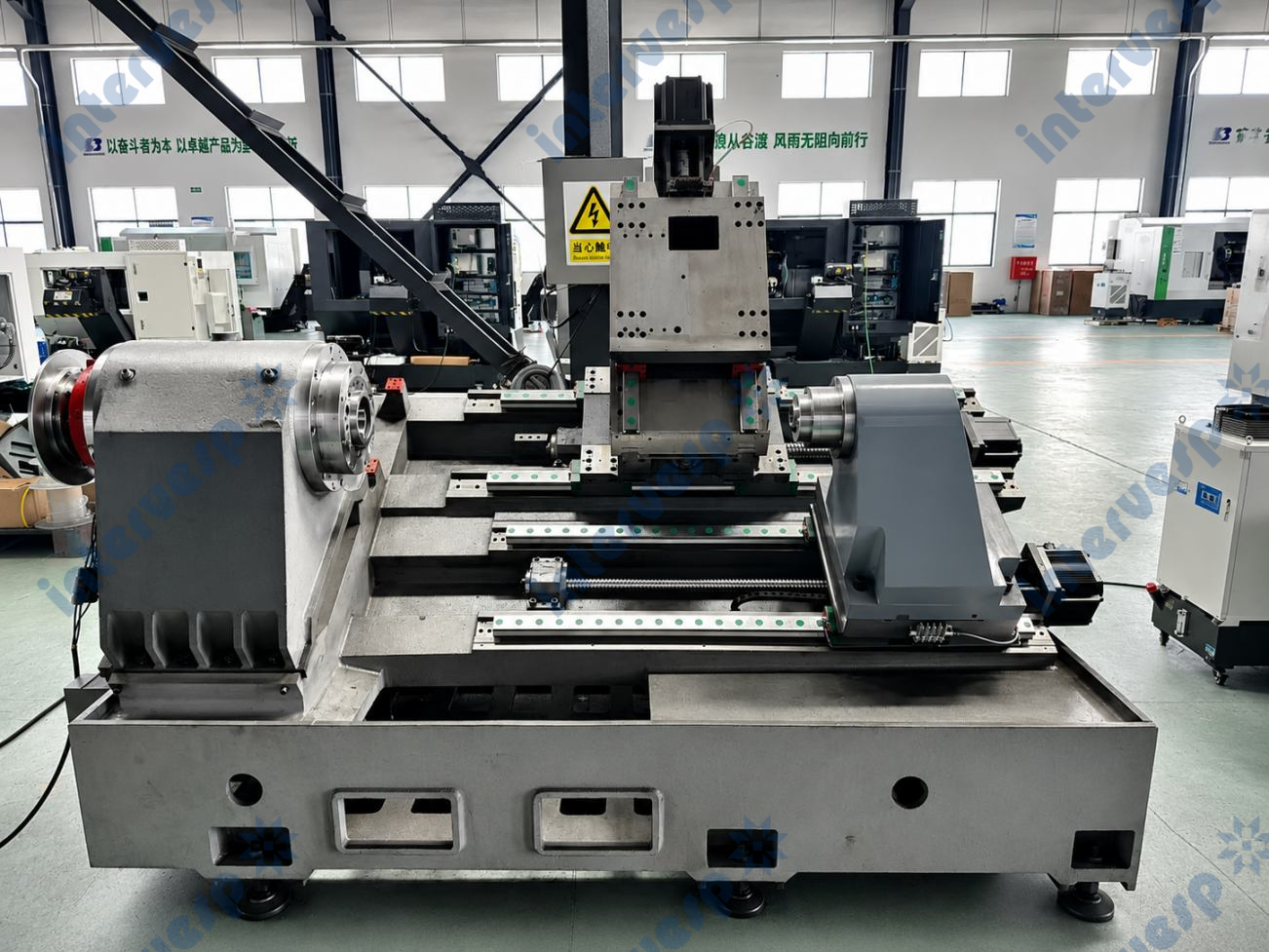

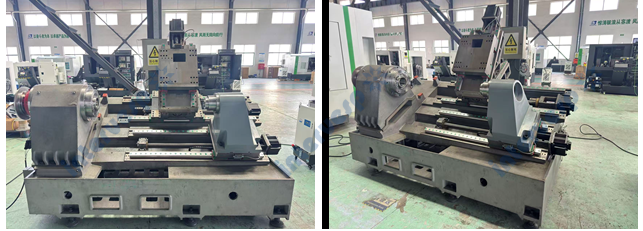

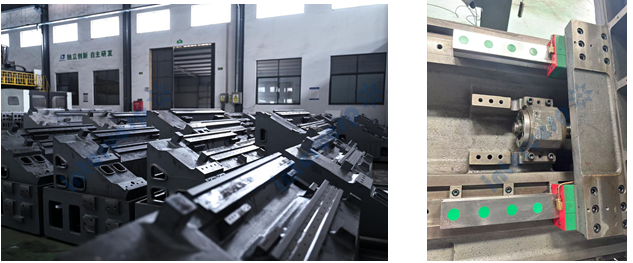

Оптимальная конструкция станка разработана с использованием системы автоматизированного проектирования (САПР). Модель T35Y имеет наклонную станину с углом наклона 30°, толстыми стенками и множеством рёбер жёсткости. Благодаря многократным процессам снятия внутренних напряжений, станина обладает высокой жёсткостью и отличной виброустойчивостью.

В этом станке используются линейные роликовые направляющие шириной T35Y-35 мм, которые обеспечивают высокую устойчивость к трению, высокую точность и большую нагрузочную способность. Станок подходит для высокоэффективной и точной тяжелой обработки резанием.

Используется высокоточный высокомоментный встроенный шпиндель с двигателем, самостоятельно разработанный, произведённый и собранный компанией BOSUNMAN. Полностью согласован с системой, с контролируемым качеством.

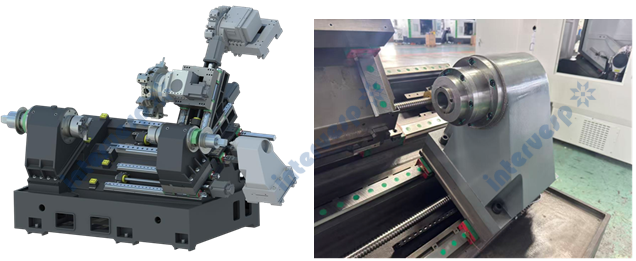

Шпиндельная бабка выполнена в виде литой коробчатой конструкции с плотно расположенными внутри рёбрами жёсткости. Такая конструкция обладает хорошей жёсткостью, устойчивостью к вибрациям и кручению.

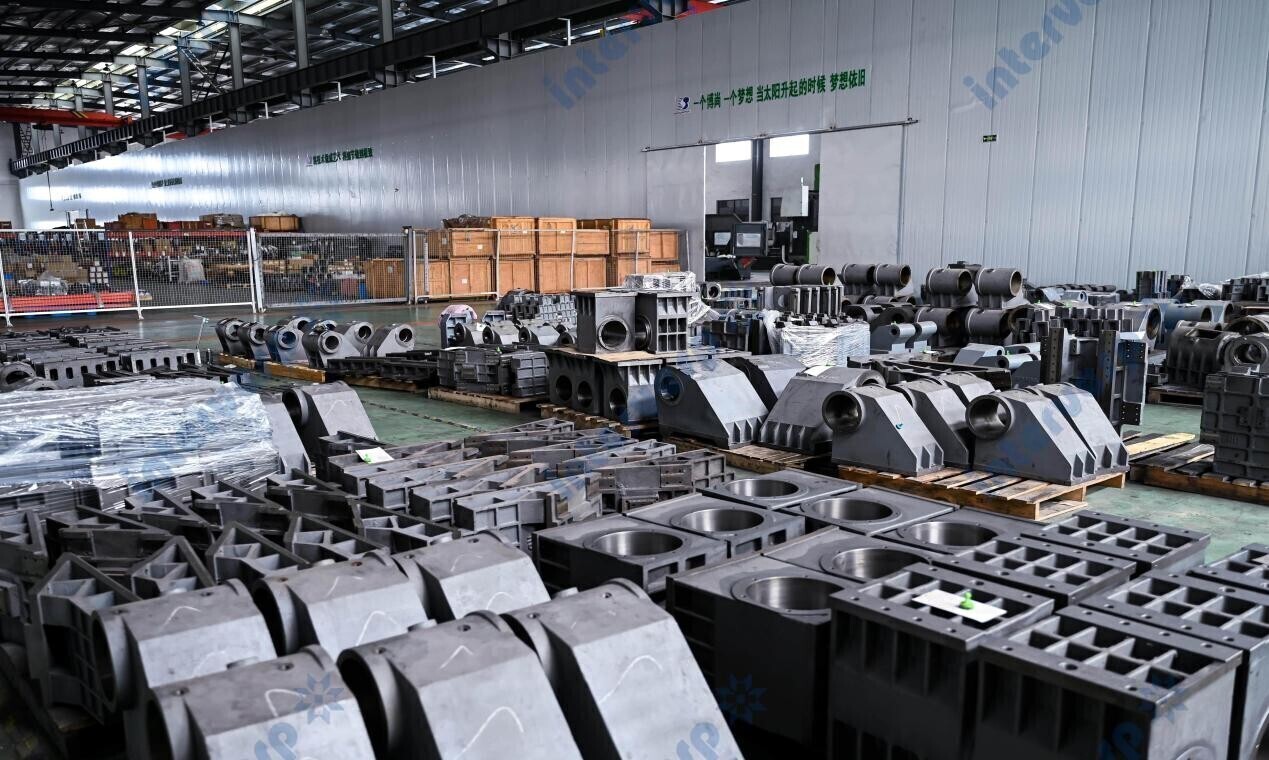

Использование цельнолитой конструкции из чугуна марки HT300A. Общий вес станка на 20% выше, чем у аналогичных моделей других производителей. Высокая жёсткость, высокая точность, подходит для тяжёлого резания.

Модель оснащена программируемой задней бабкой с сервоприводом, что обеспечивает высокую эффективность и высокую точность (опционально можно без).

Шпиндельная коробка выполнена в виде литой корпусной конструкции с часто расположенными внутри усилительными рёбрами. Конструкция обладает хорошей жёсткостью, устойчивостью к вибрации и кручению.

Ключевые компоненты и заводская точность проходят строгий контроль и всесторонние испытания для обеспечения геометрической и рабочей точности станка.

ЧПУ BOSUNMAN BSK608: интеллектуальное управление ЧПУ

Модернизируйте свою обработку с помощью системы ЧПУ BSK608, созданной для точности и скорости:

✔ 10,4-дюймовый TFT HD дисплей –качественный  интерфейс управления
✔ Многоядерный процессор Cortex-A9 – Обработка сложных задач в реальном времени
✔ Удобное программирование – Сокращение времени наладки благодаря интуитивно понятному управлению

Идеально подходит для высокоэффективного фрезерования, точения и многокоординатных применений.

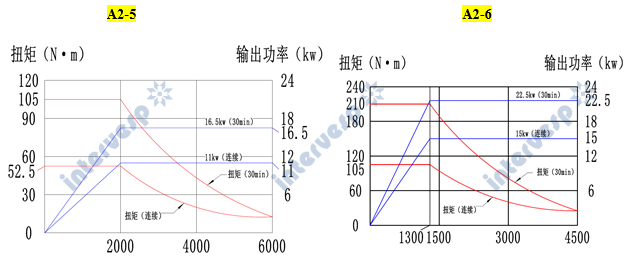

Крутящий момент

• Система ЧПУ Syntec (опц. FANUC 0i TF (5) plus)
• Серводвигатели Syntec (опц.Fanuc) для X/Y/Z
• Серводвигатель S для шпинделя
• Серводвигатель Syntec (опц.Fanuc)для вращающейся револьверной головки
• Угловой датчик, Тайвань
• Программируемой задняя бабка с сервоприводом
• Приводная 12-позиционная револьверная голова BMT45/55
• Держатель для точения х 2 шт.
• Держатель для торцевого инструмента x 1 шт.
• Держатель расточного инструмента х 1 шт.
• Приводной держатель инструмента 0° x 1 шт.
• Приводной держатель инструмента 90° x 1 шт.
• Цанга ER25
• Гидравлическая станция
• Педали для гидравлического управления.
• Система смазки и охлаждающей жидкости
• Автоматический конвейер для стружки
• Кондиционер для электрошкафа.
• Стандарт CE
• Основные электрические компоненты Schneider или Siemens
• Светодиодная лампа освещения рабочей зоны.
• Сигнальная лампа
• Водяной пистолет для
• Пистолет для воздуха
• Ящик для инструментов для обслуживания.
• Регулируемые монтажные опоры.
• Руководство пользователя
• Отчет о проверке точности
