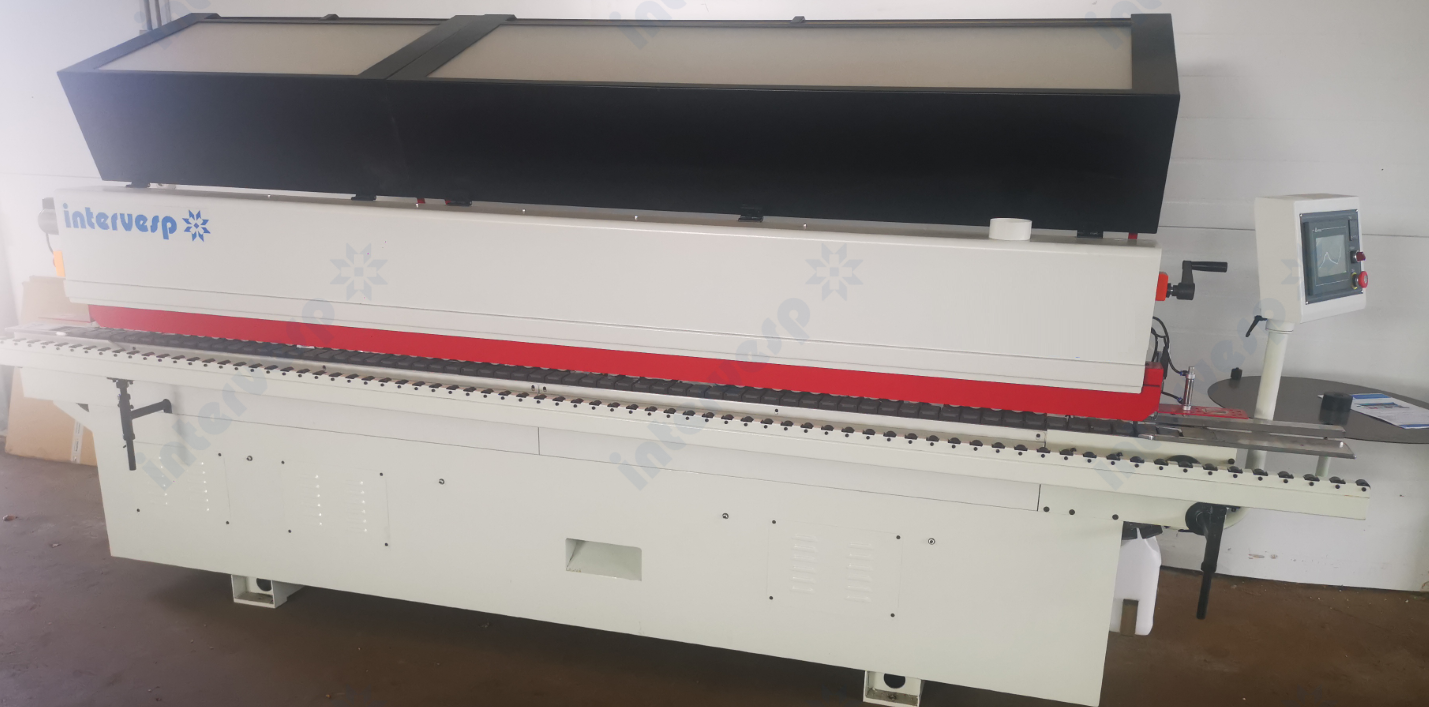

Автоматический кромкооблицовочный станок TТ-308 DSP

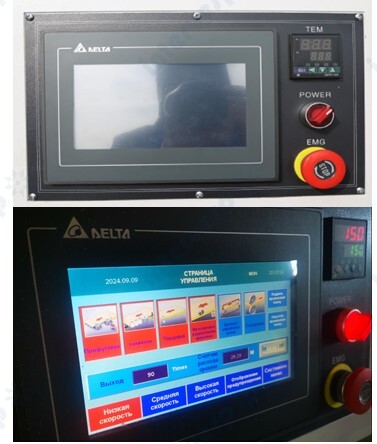

Компактная панель управления Delta Touch Screen

Функционал:

- интерфейс на русском языке;

- цветной сенсорный экран

- вкл/выкл. Рабочих групп с графическим отображением;

- управление температурой клеевой ванны;

- простая и логичная диагностика с указанием быстрых вариантов устранения возможных неисправностей;

- базовые относительные статистические данные: количество обработанных деталей и метраж кромки;

- аварийная кнопка;

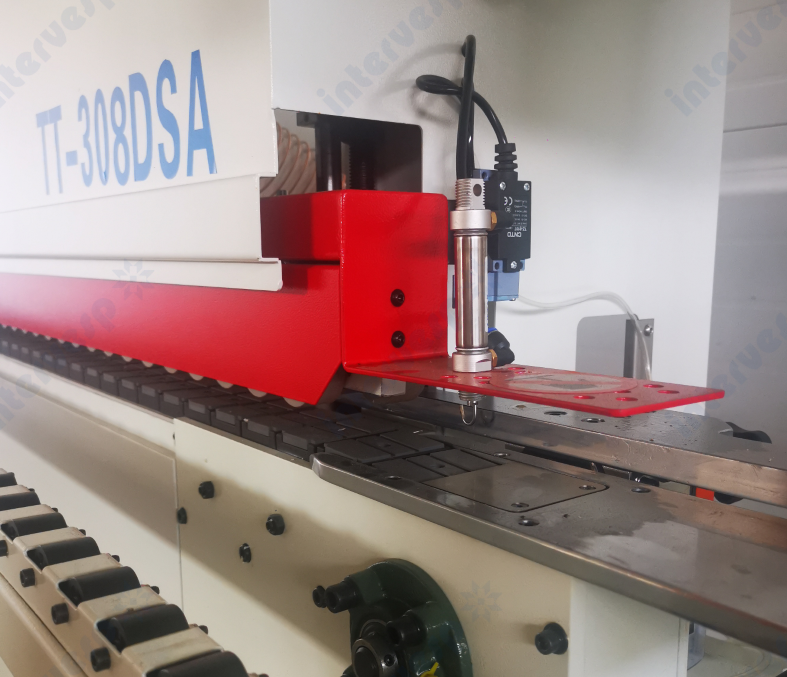

Датчик загрузки панели

- предназначен для установки оптимального интервала подачи заготовки с сохранением производительности станка и надежной работы каждого узла

Принцип работы: после загрузки первой панели, происходит выдвижение упора, который блокирует загрузку второй панели, как только первая деталь прошла минимальное расстояние, необходимое для оптимальной работы каждого узла, упор возвращается в исходное положение. При последующей загрузке цикл повторяется.

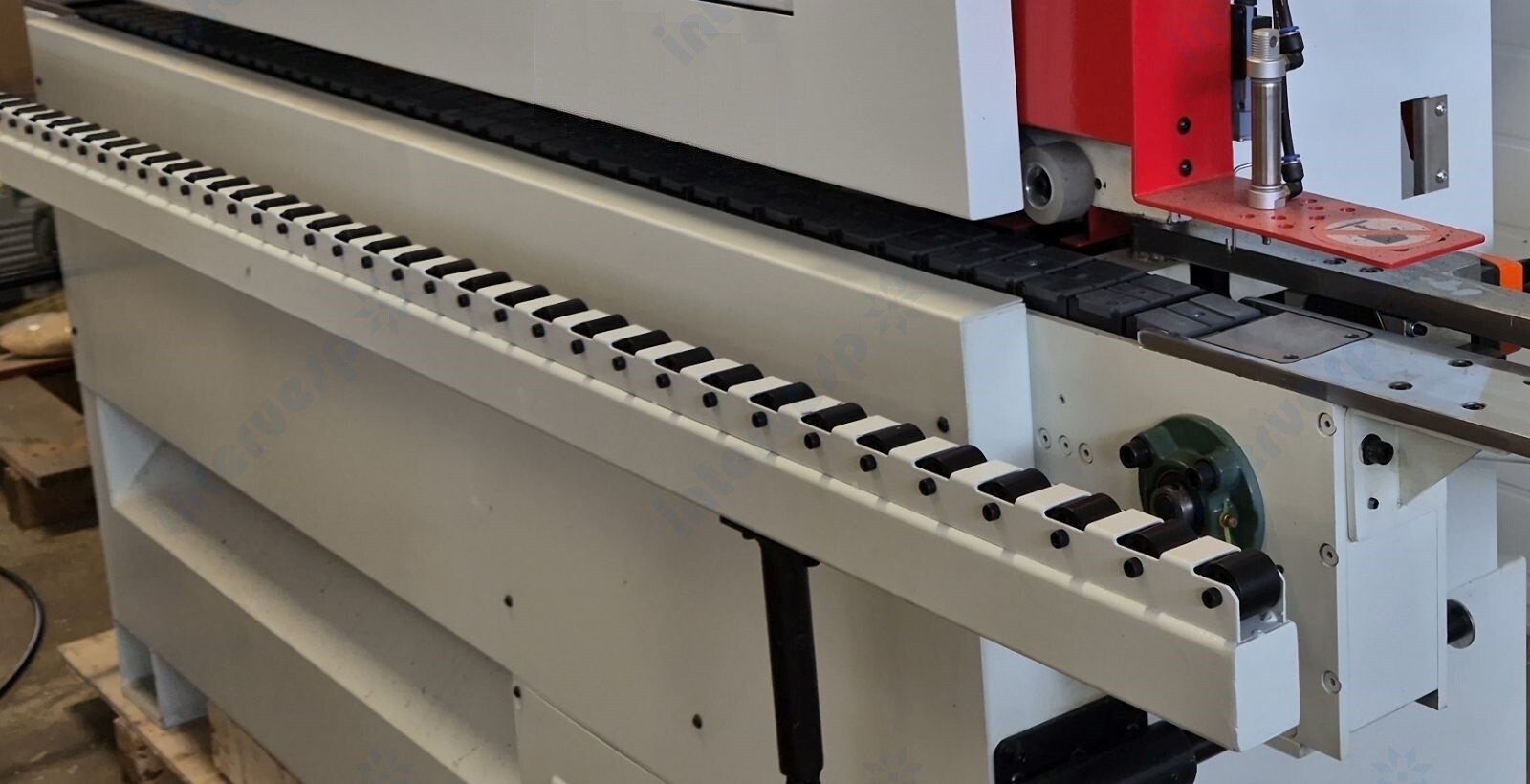

Поддерживающий стол

дополнительная роликовая опора по всей длине станка

Длина – 2580 мм,

Минимальная ширина – 210 мм

Максимальная ширина – 620 мм

Цепной конвейер подачи

Параметры привода

Мощность двигателя -  0,9 кВт;

Частота вращения - 1400/1680 об/мин

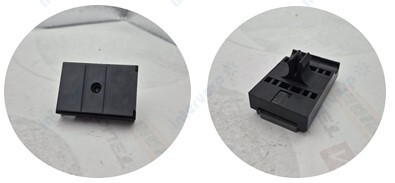

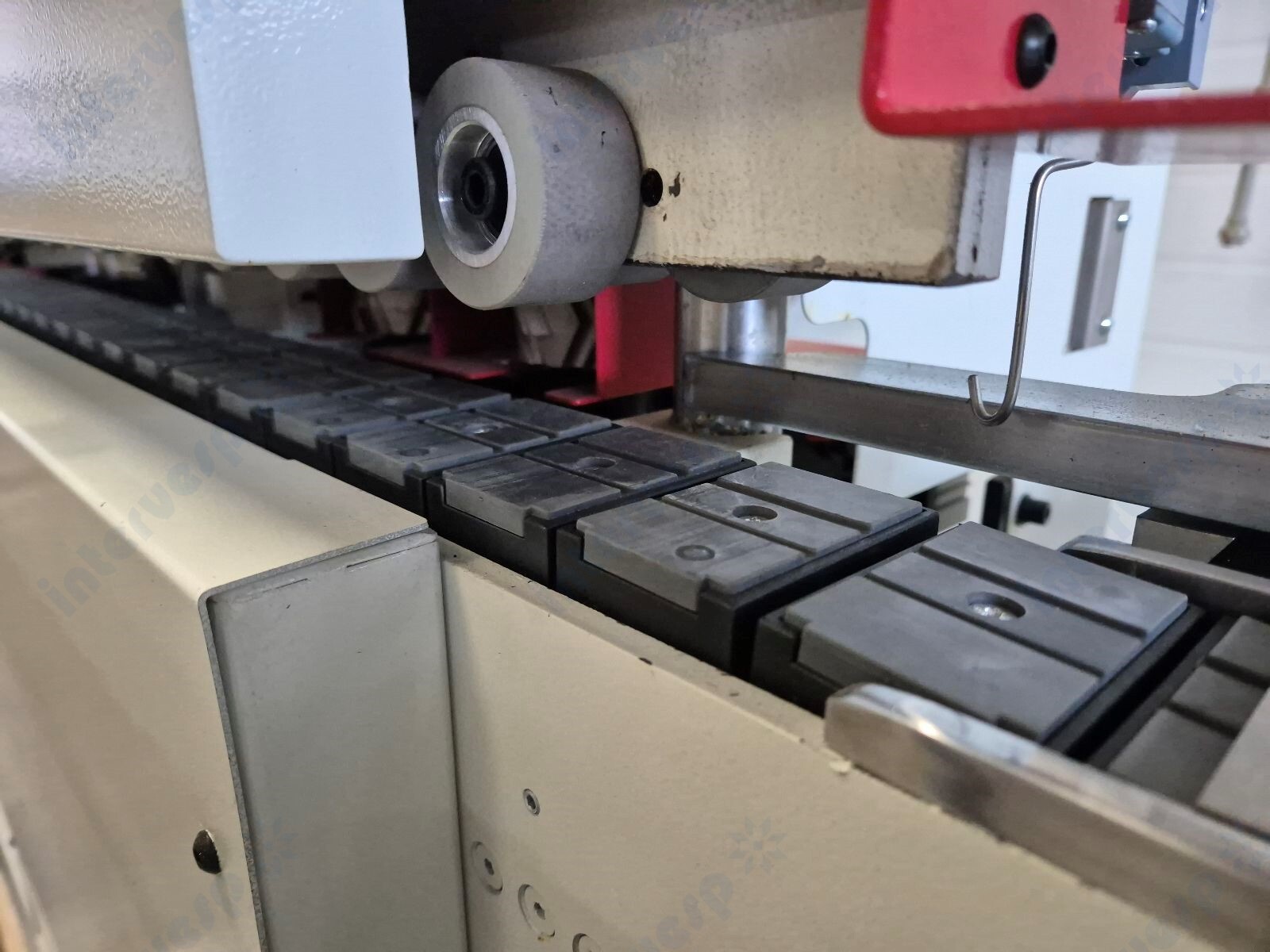

Подпятники

Параметры: Длина 65 мм, Ширина 43 мм

Имеют резиновое покрытие с высокими фрикционными свойствами

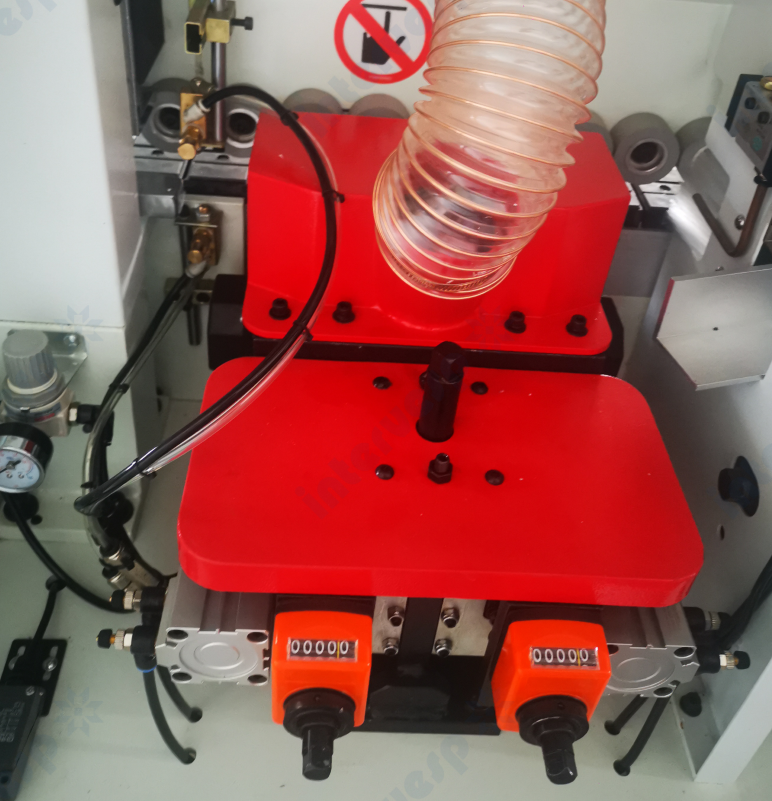

Узел прифуговки

Фрезерует торец плит для получения идеальной поверхности для нанесения клея, позволяя добиться безукоризненной линии стыка (шва) между плитой и кромочным материалом. Включает в себя независимые отводы для подключения аспирации и воздуходувку для очистки панели от пыли и стружки.

2 двигателя, мощность 1,8 кВт каждый

Частота вращения – 12.000 об/мин

Горизонтальная регулировка для изменения положения фрез относительно обрабатываемой панели

Регулировка положения узла с помощью механического цифрового индикатора положения

Наличие аспирационного выхода с диаметром 74 мм

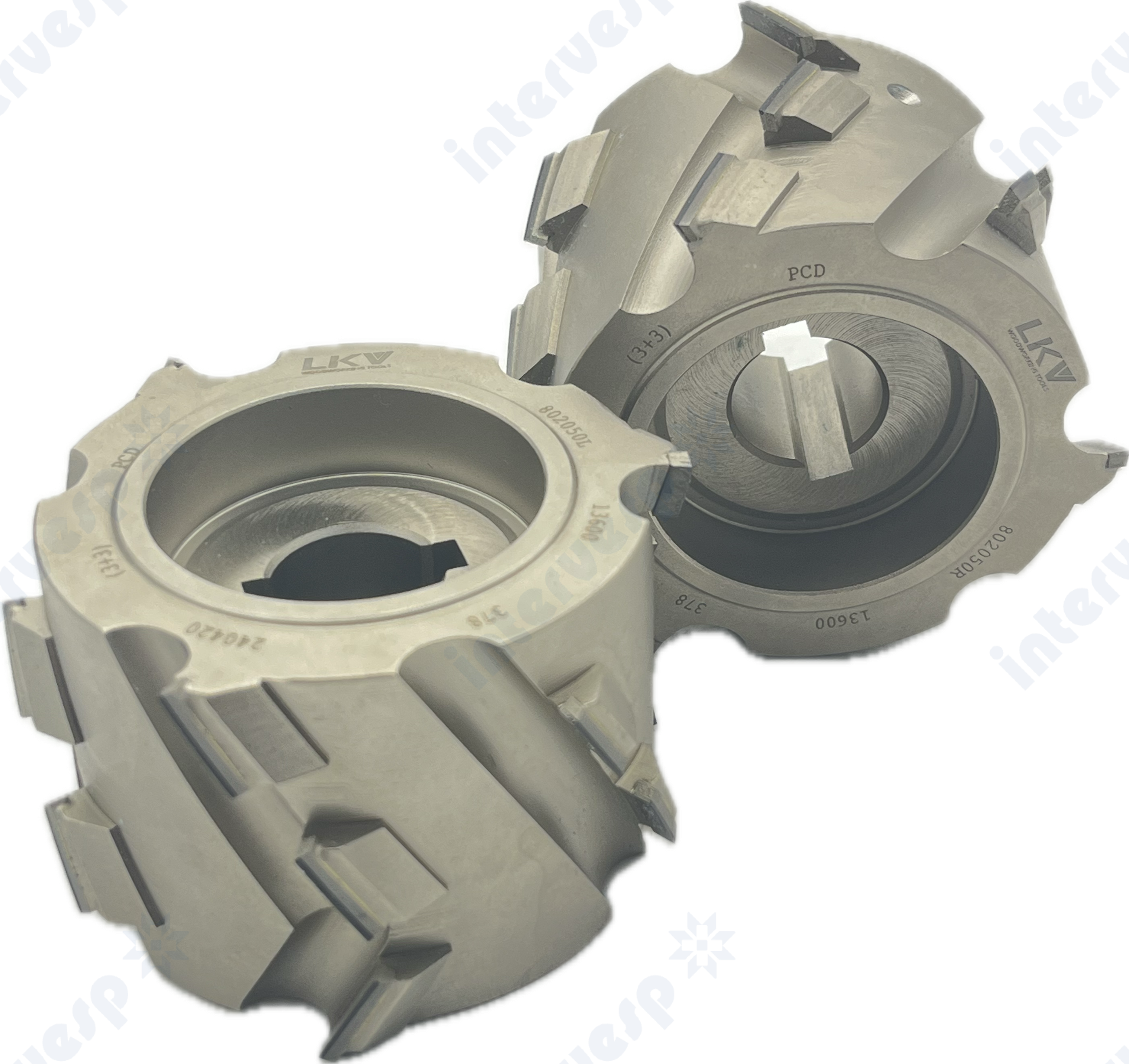

В комплекте с 2-мя алмазными фрезами

Диаметр 80 мм. Высота 45 мм

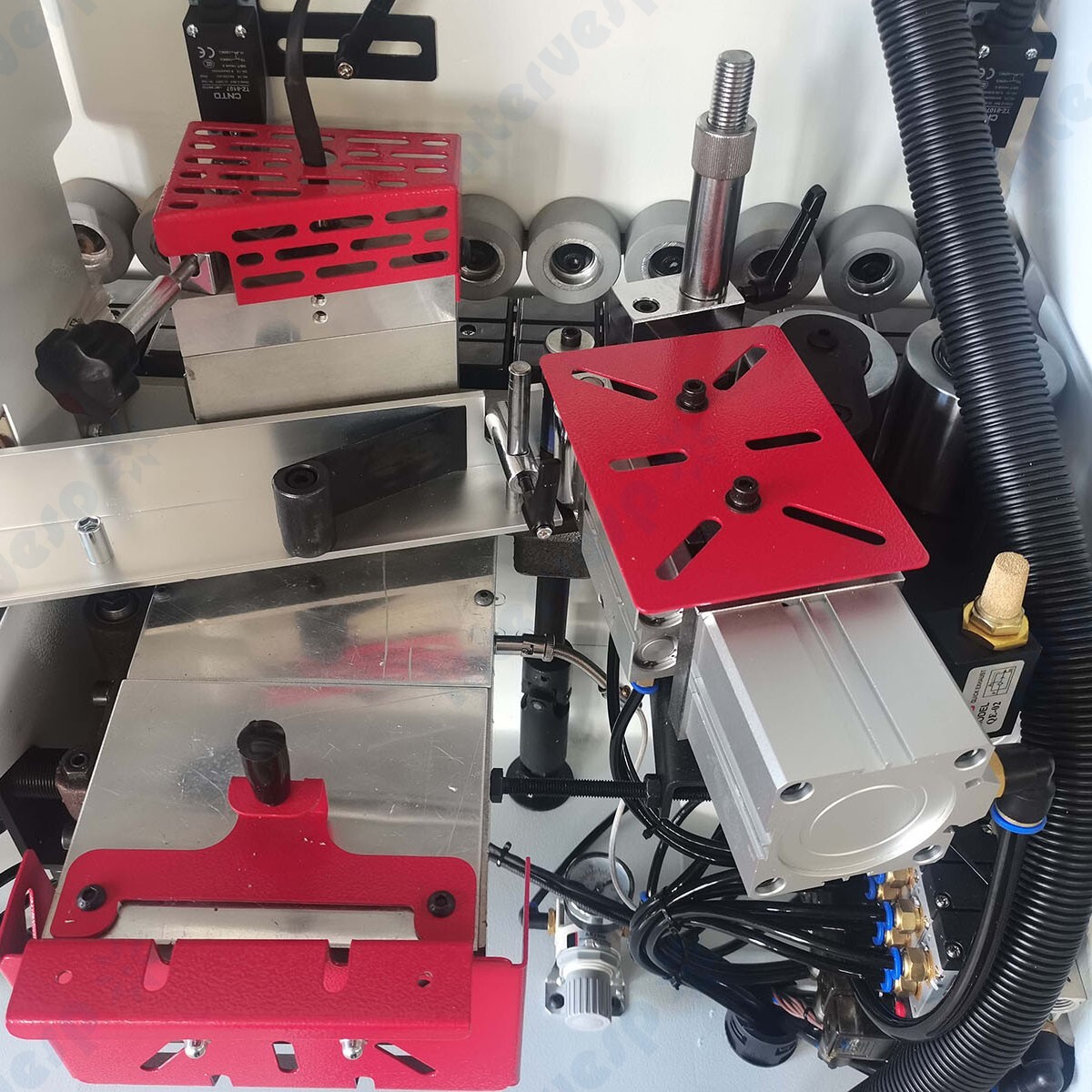

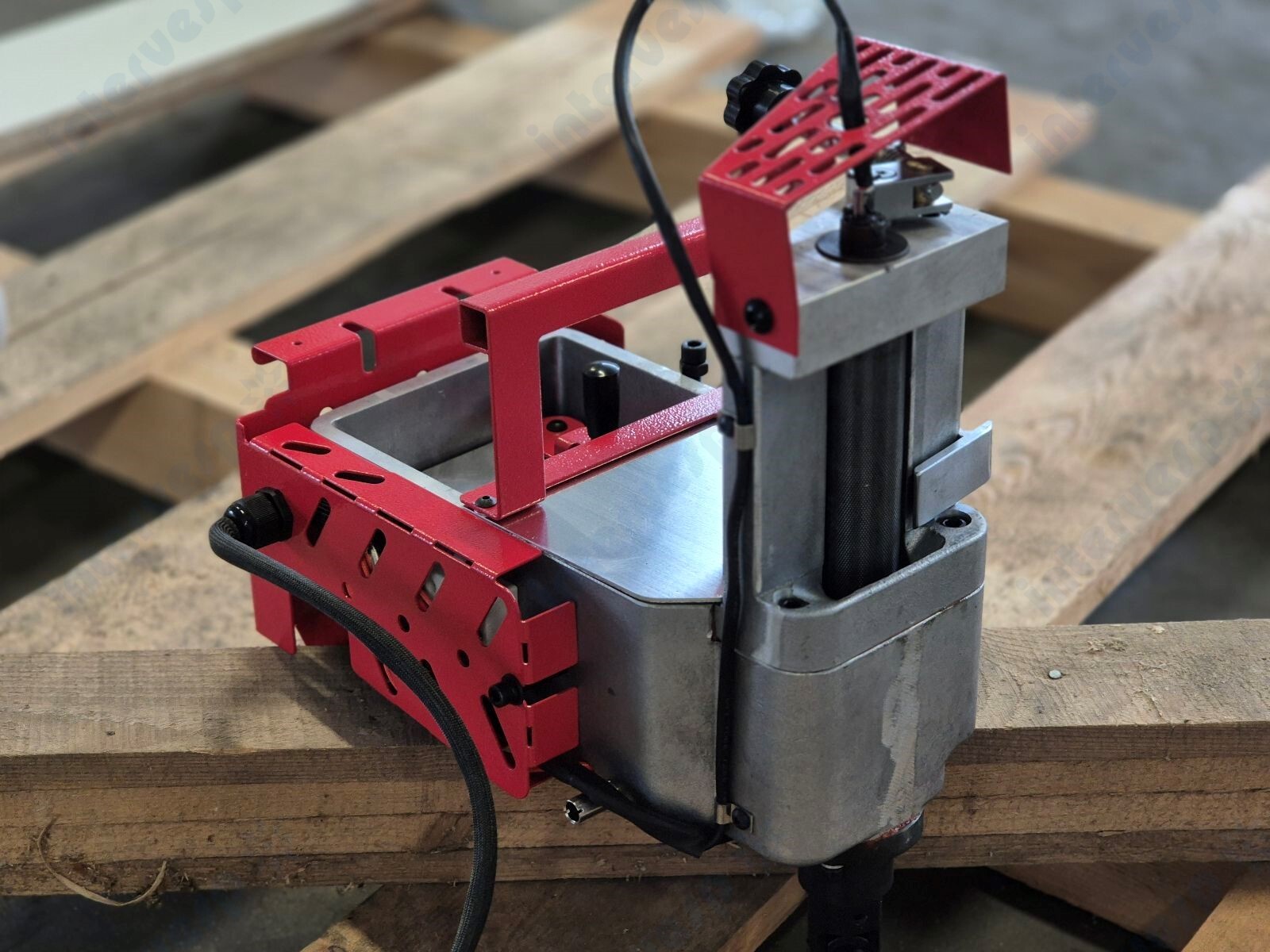

Узел нанесения клея (быстросменный)

Ванна быстрого нагрева для плавления клея-расплава

Клеенаносящий ролик

Контроллер температуры наносимого клея

Механизм автоматической подачи рулонной кромки с гильотиной для отрезки кромки толщиной до 2 мм

Устройство быстрой замены клеевой ванны – смена ванночки занимает квалифицированным специалистом до 10 мин.

Диапазон работы клеевого узла ≈ от 140 до 210 ⁰С

Сменная ванночка

В комплекте поставки с клеенаносящим роликом

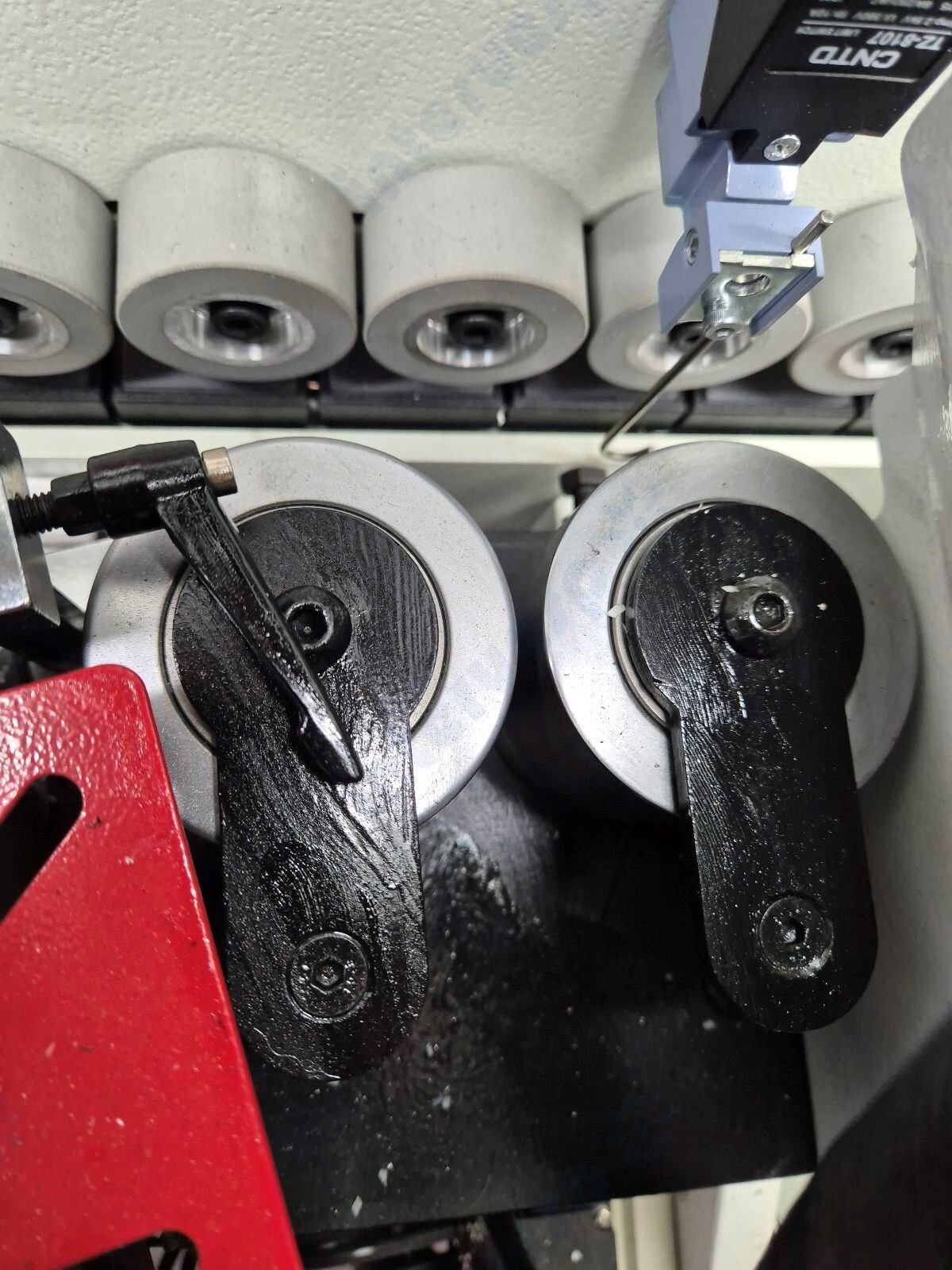

Прижимные ролики

Блок из двух стальных прикатывающих роликов цилиндрической формы.

Диаметр роликов 72 мм

Пневматическая регулировка

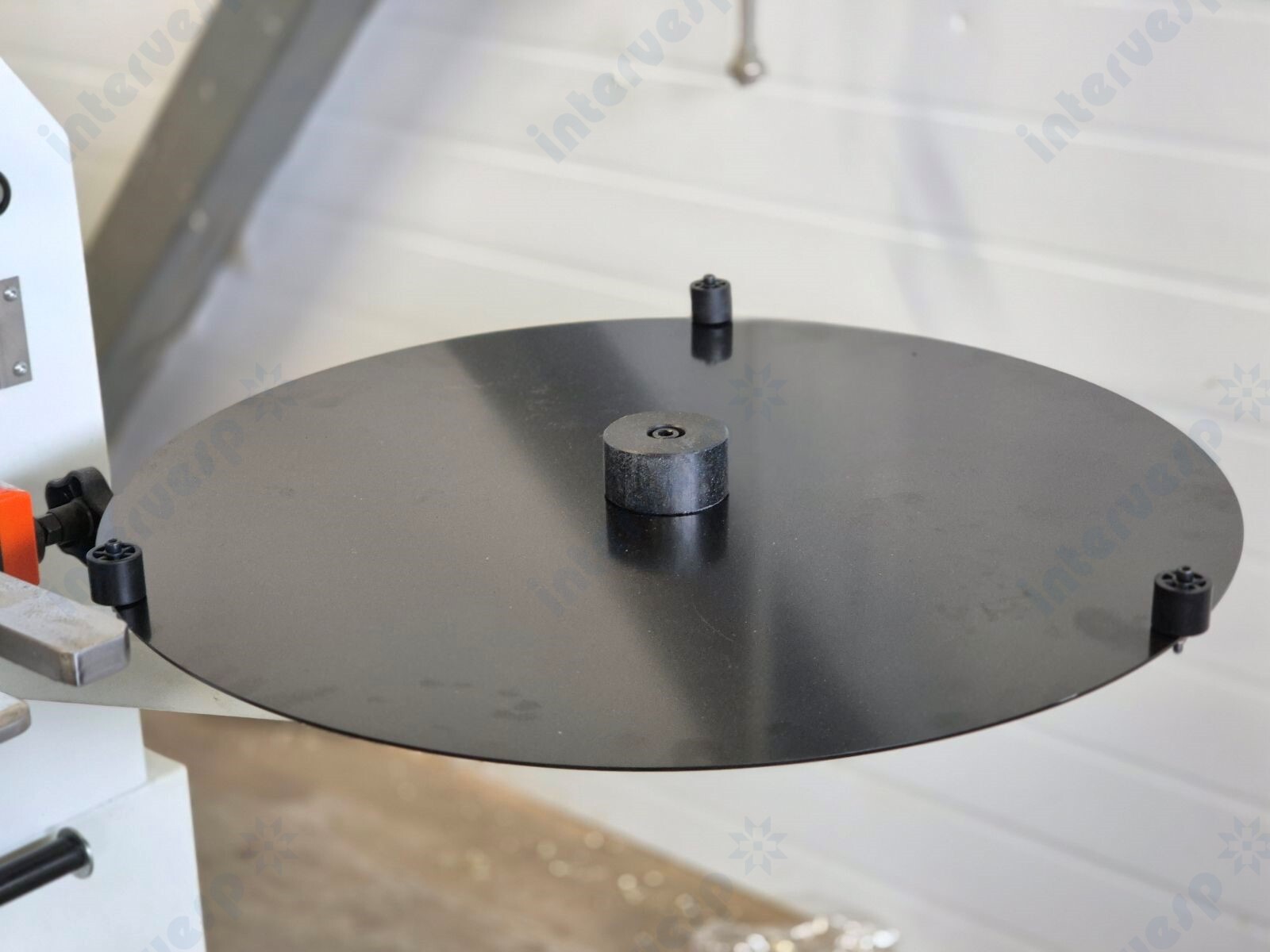

Дисковый держатель рулона  диаметром 620 мм

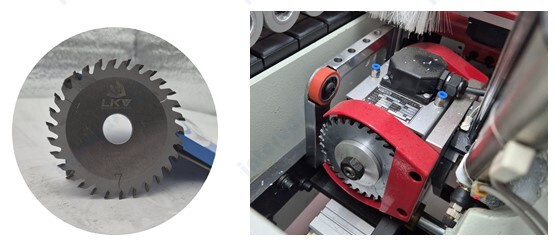

Торцовочный узел

Выполняет торцовку переднего и заднего свеса детали

Комплектация:

- 2 двигателя  (0,35 кВт – 12.000 об/мин)

- 2 дисковые пилы

пила Ø 105 мм Z30

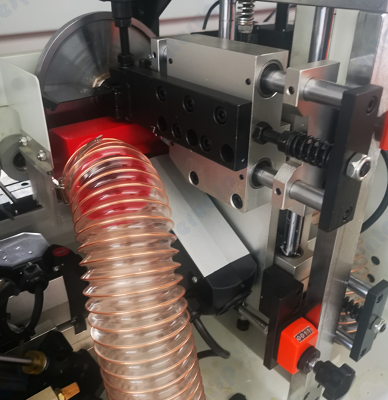

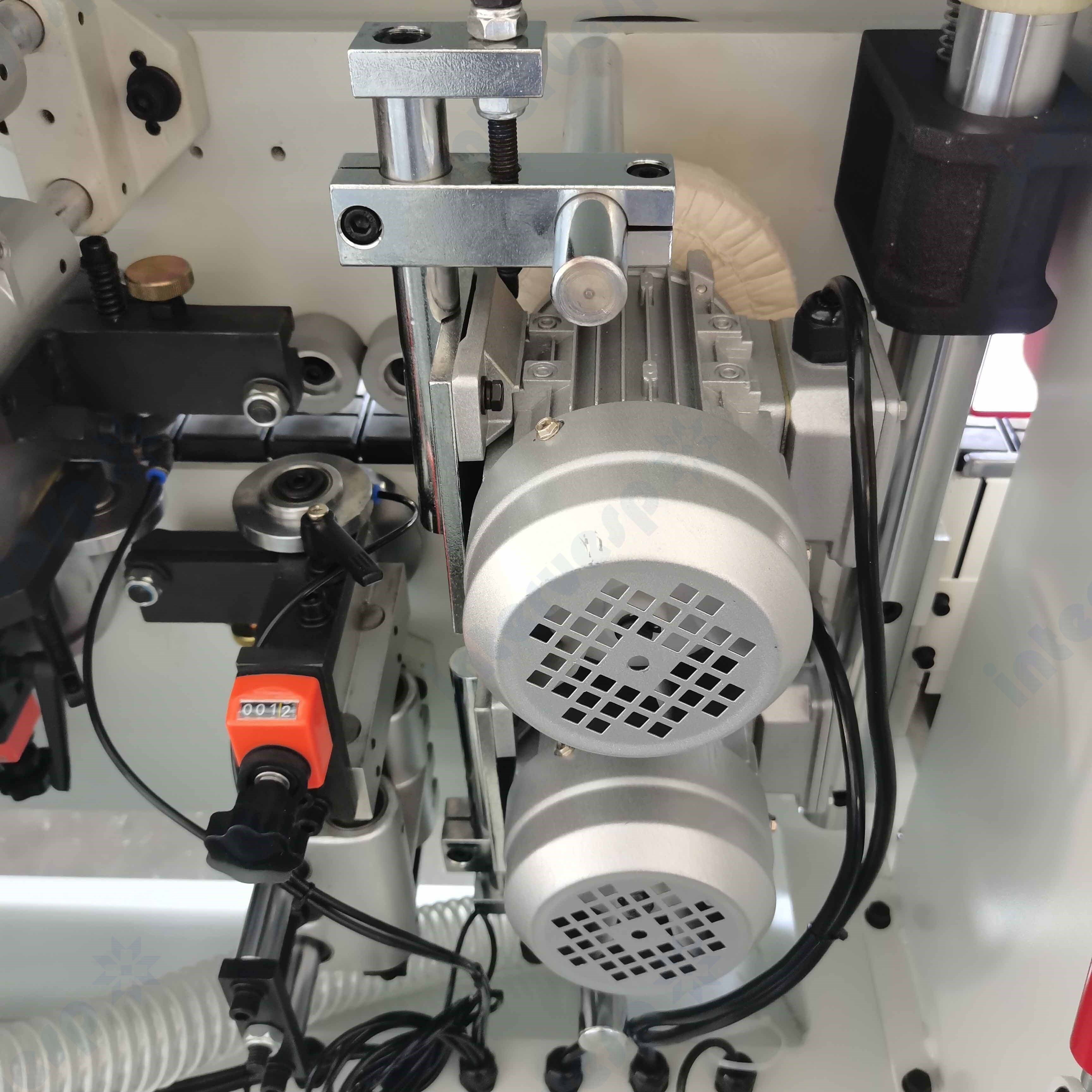

Узел фрезерования свесов

Предназначен для снятия свесов на деталях после оклейки.

В комплекте:

- два двигателя, мощностью 0,5 кВт каждый,

частота вращения 12000 об/мин

- укомплектован дисковыми копирами.

Регулировка положения узла с помощью механического цифрового индикатора положения

Узел оснащается 2-мя фрезами

диаметром 60 мм  (d_пос = 15 мм).

Каждая фреза имеет 6 режущих лезвий (станок может быть укомплектован фрезами с 4 режущими лезвиями)

Скорость вращения фрез – 12 000 об/мин

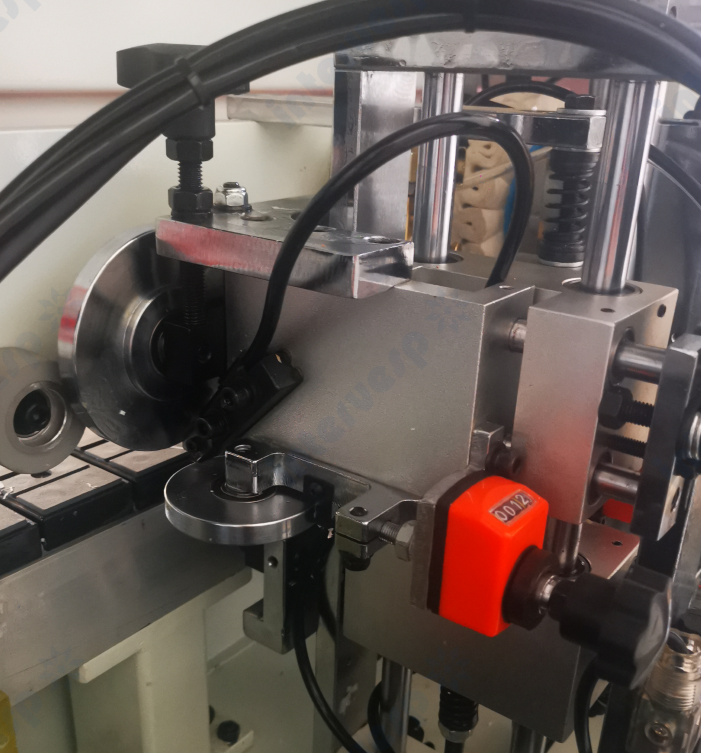

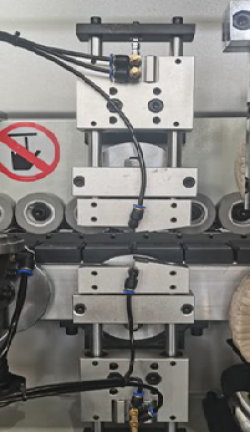

Узел радиусной циклевки

Для чистовой обработки кромок из ПВХ/АБС

Жесткая конструкция узла исключает вибрации и, как следствие, позволяет добиться высокого качества обработки.

Точность обработки обеспечивается за счет вертикальных и горизонтальных дисковых копиров, служащих для точной установки циклей относительно точки обработки.

Регулировка положения узла с помощью механического цифрового индикатора положения

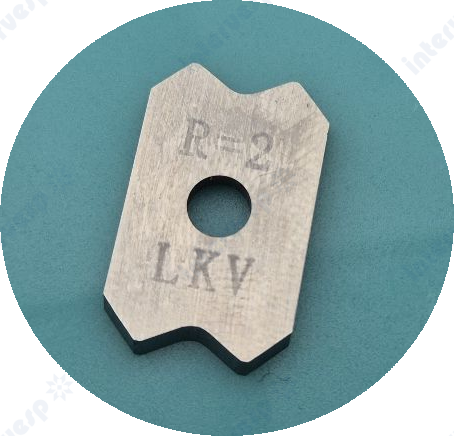

Узел оснащается 2-мя ножами

Ножи имеют радиус R_ножа = 2 мм

Узел клеевой циклевки (тип цикли - плоская)

Предназначен для снятия остатков клея с плоскости панели

Узел полировки

Предназначен для очистки и полировки кромки.

Два двигателя S1  мощностью 0,18кВт каждый

Частота вращения  1.400 об/мин

Двигатели могут регулироваться по вертикали и углу наклона для настройки оптимального режима очистки/полировки.

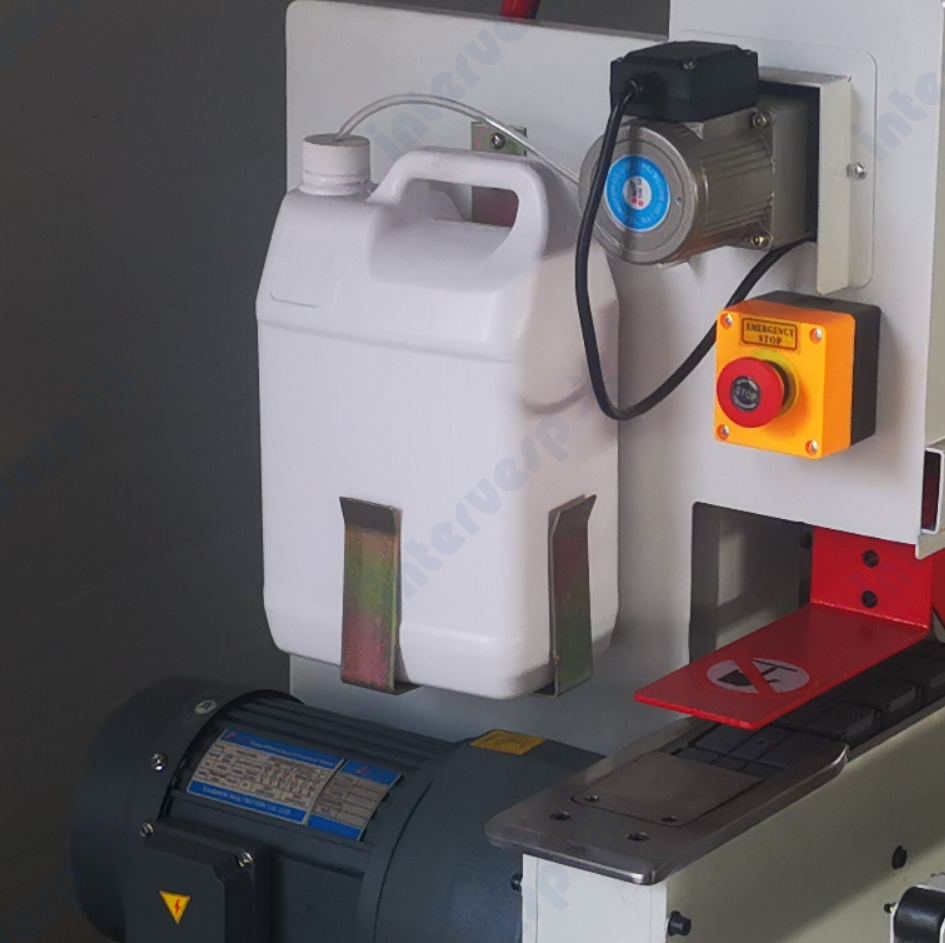

Система распыления антиадгезионной жидкости

• Распыление жидкости перед узлом предварительного фрезерования
• Распыление антиадгезионной жидкости перед узлом полировки

Комплектующие

Электродвигателя -  PersTe (Китай), Zhejiang boda (Китай), TAILI MOTOR (Китай - Тайвань), TAIZHOU AOQILI ELECTRICAL＆MECHANICAL (Китай)

Пневматика – AirTAC (Тайвань), Yuanhe Pneumatic (Китай), EASUN (Китай)

Электрические компоненты – Delta (Тайвань) Autonics (Корея), JIEDA (Китай)
