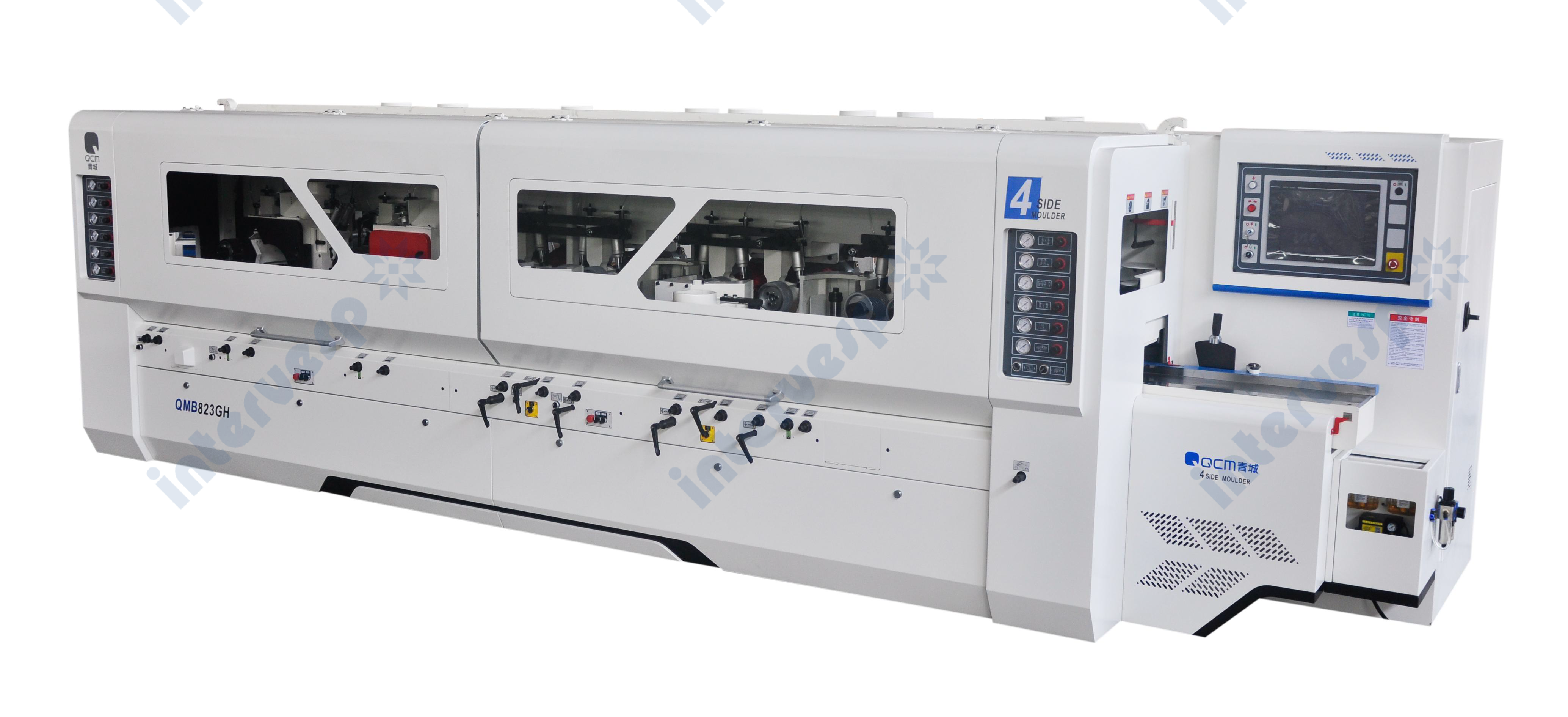

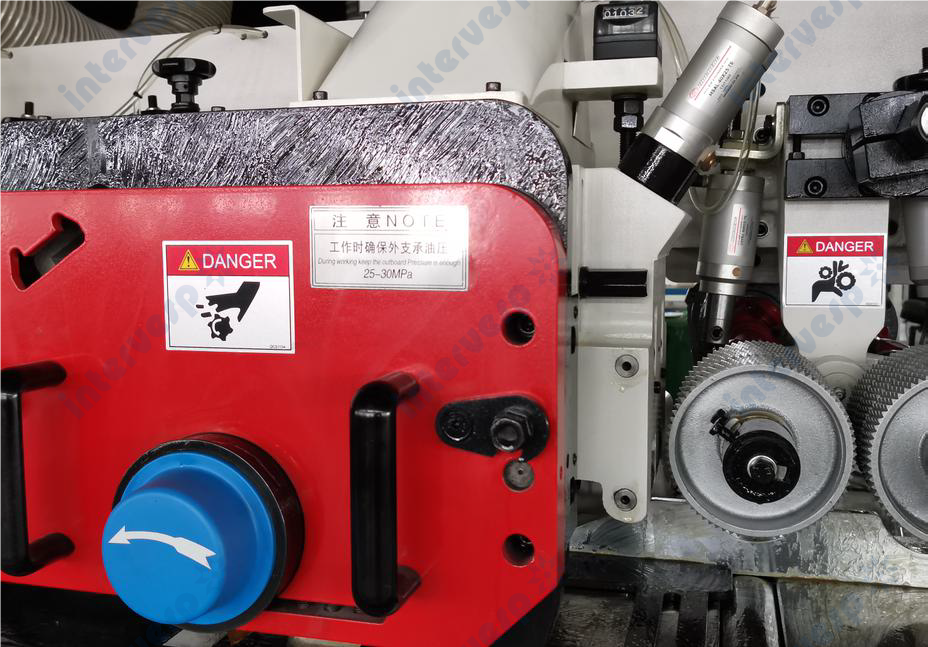

Четырехсторонний станок QMB823GH

Основное назначение – профилирование погонажа с максимальной скоростью до 60 м/мин. Станок также может применяться для четырехстороннего строгания оконного бруса, калибровки доски. Станок является промышленного класса, предназначенным для эксплуатации с высокими нагрузками.

Основные преимущества:

• Бесступенчато регулируемая 6 – 60 m/min скорость подачи при помощи инвертора.
• Станок собран на массивной моноблочной станине из цельнолитого серого чугуна, подвергнутой стабилизации для достижения оптимальных механических характеристик. Литая станина полностью поглощает вибрацию, обеспечивая высокую точность обработки.
• Привод подающих роликов осуществляется через карданную передачу, за счет этого достигается синхронность и плавный ход заготовки. В отличие от цепного привода исключаются рывки и «дерганье», а также не требуется подтяжка на протяжении всего срока эксплуатации.
• Все подающие ролики оборудованы прижимными пневматическими цилиндрами, имеющими разнесенную регулировку давления по ходу подачи. Это гарантирует надежный прижим заготовки к поверхности рабочего стола по всей длине. В отличие от пружинных прижимов сила прижима сохраняется стабильной на протяжении всего срока службы станка и не требуется дополнительное обслуживание прижимной группы.
• Независимый привод каждого шпинделя от индивидуального электродвигателя обеспечивает стабильно мощную силу резанья.
• Все регулировки выполняются с центральной панели управления, вынесенной во фронтальную часть станка для максимального удобства.
• Поверхность рабочего стола хромирована, за счет этого достигается высокая износоустойчивость и плавное перемещение заготовки.
• Специальный приводной ролик в столе обеспечивает плавность подачи.
• Точная настройка прижимной пластины с помощью механической цифровой шкалы.
• Дополнительный поднимающийся подающий ролик обеспечивает дополнительную плавность при подаче коротких деталей.
• Усиленный редуктор обеспечивает мощную и точную подачу материала.
• Прецизионные шпиндели обеспечивает максимальную стабильность резания и постоянную точность.
• Каждый четырехсторонний станок оборудован шумопоглощающей защитной кабиной в базовой комплектации. Режущие узлы станка полностью изолированы, исключен вылет стружки наружу, а шумовая эмиссия сведена к минимуму.

• Электрическая панель управления изготовлена с использованием электрокомпонентов только ведущих мировых марок, что гарантирует высокую надежность и легкую доступность на рынке.

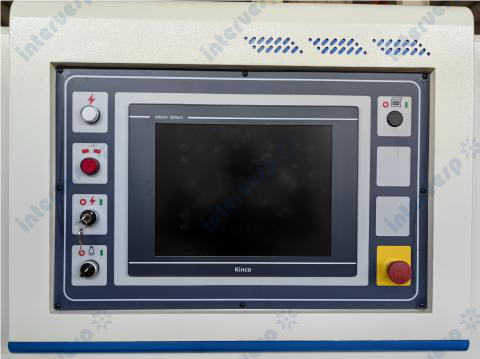

Touch screen – панель

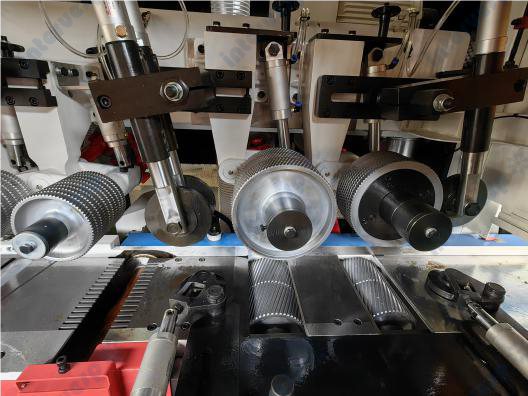

Система подачи: приводные ролики подачи

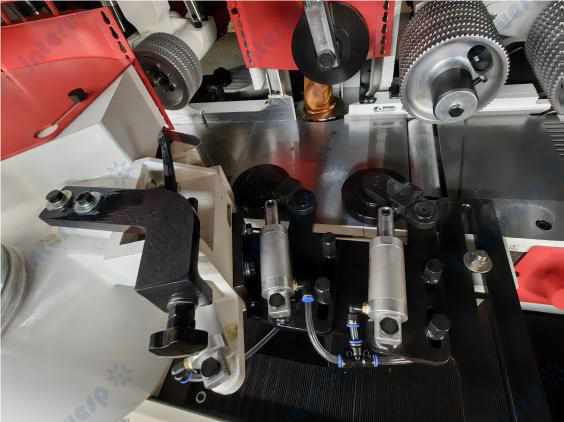

Прижим со стороны левого шпинделя, пневмоприжим

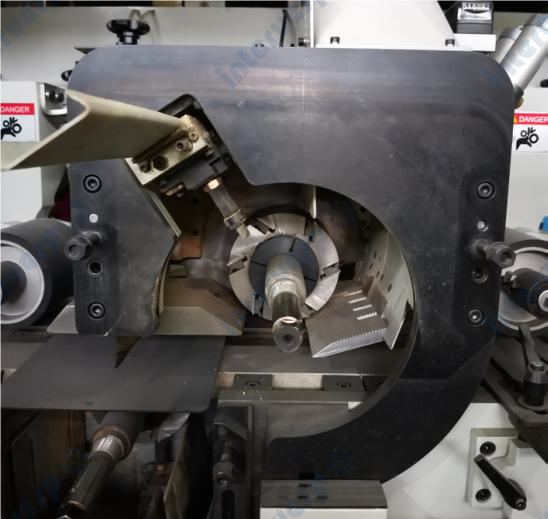

Верхний шпиндельный со стружколомом и прижимная пластина

Верхний шпиндель задняя прижимная пластина

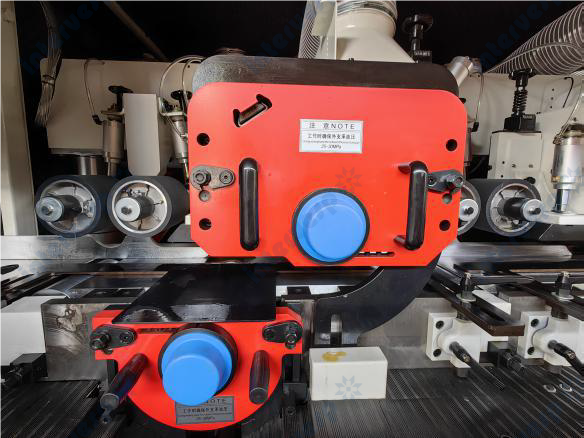

Опора наружного подшипника

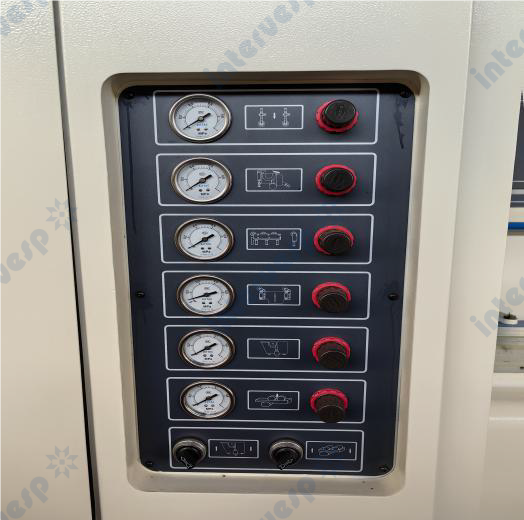

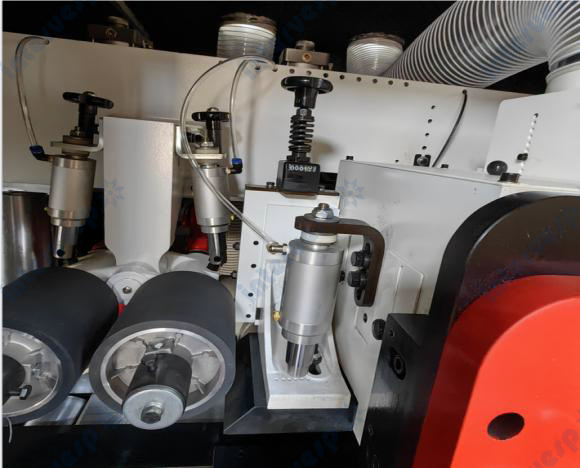

Регуляторы давления воздуха

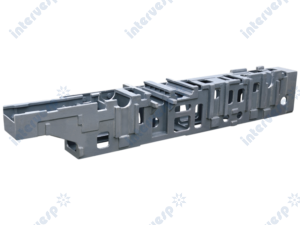

Цельнолитая чугунная станина
Цельнолитая чугунная станина, прошедшая специальную термообработку с последующей обработкой на обрабатывающем центре с ЧПУ за одну установку. Обеспечивает максимальную стабильность и надежность, полностью исключает возможность возникновения вибрации.

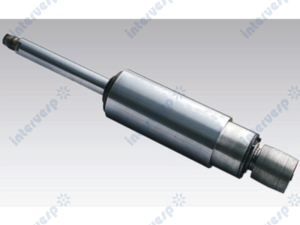

Высокоточные динамические сбалансированные шпиндели
Высокоточные, динамически сбалансированные шпиндели диаметром 50 мм изготавливаются из термически обработанной стали. Все шпиндели проходят прецизионную обработку и контроль, что позволяет достигать безупречного качества строгания с точностью до 0,1 мм. Перед установкой на станок все шпиндели станка обкатываются в течение нескольких часов.

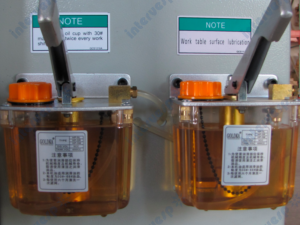

Централизованная система смазки
Централизованная система смазки установлена отдельно для подачи смазки рабочих поверхностей станка.

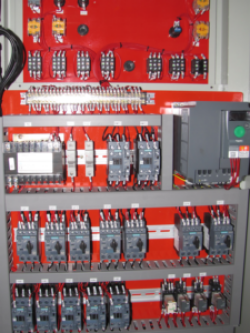

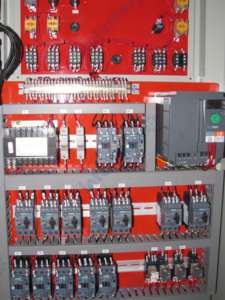

Электрические компоненты
Электрический шкаф укомплектован компонентами Sсhneider и Siemens Sirius Выполнен в соответствии стандартам СЕ.
