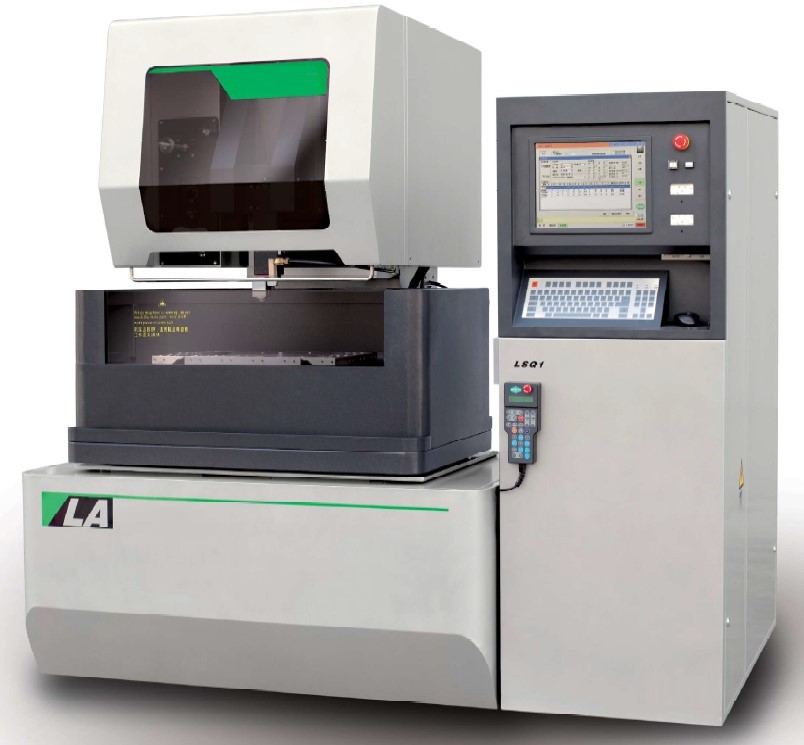

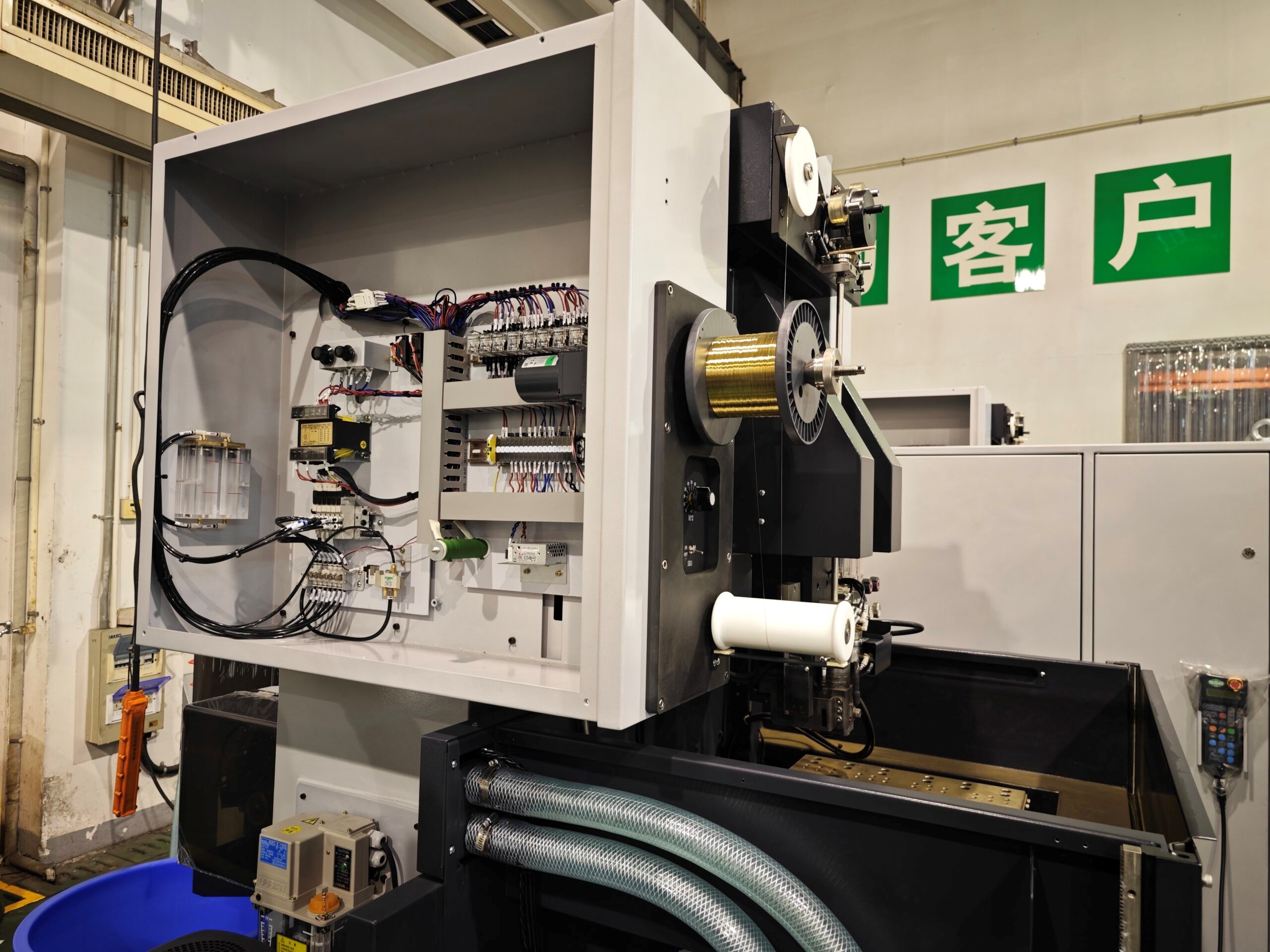

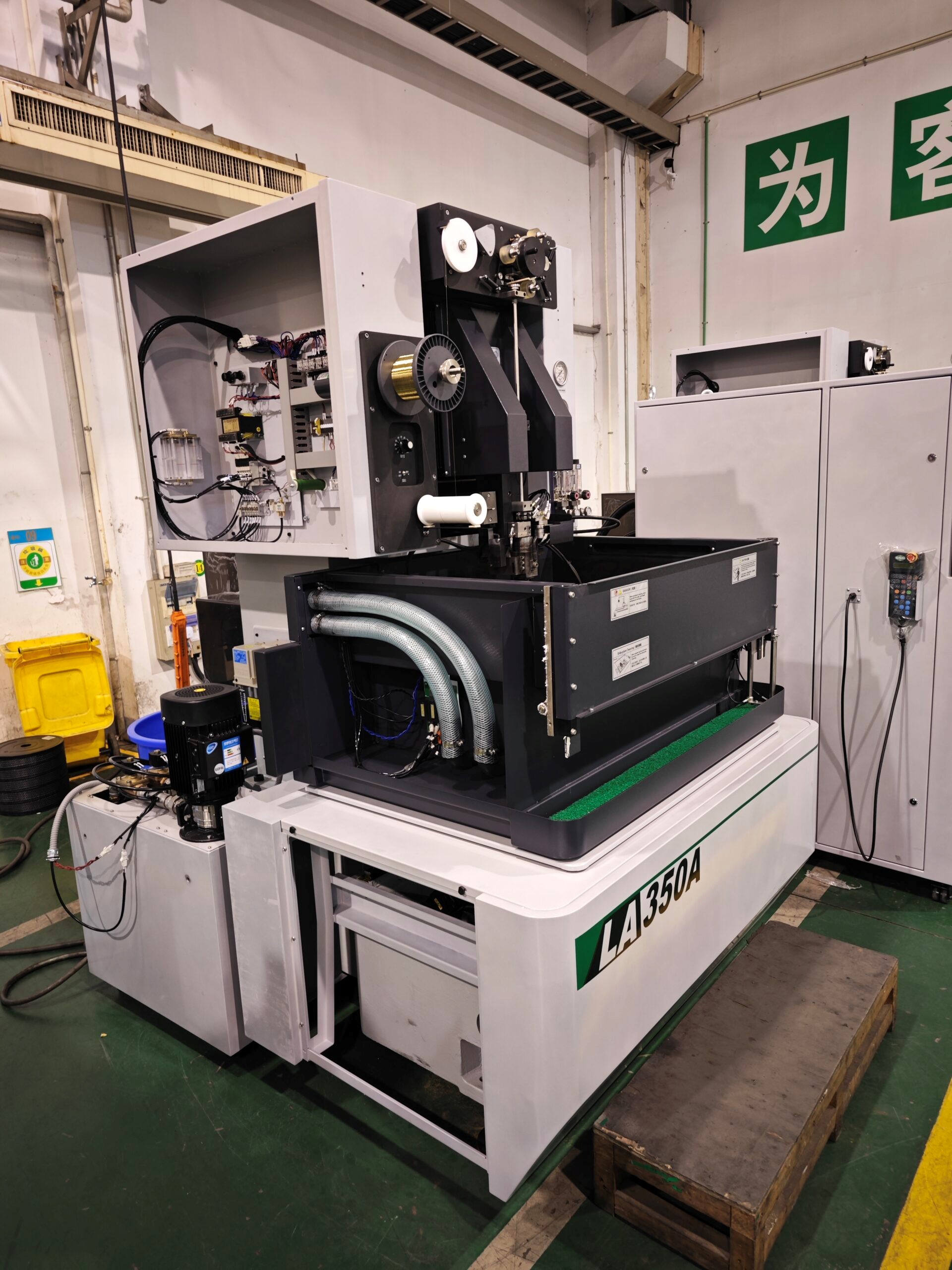

Электроэрозионный проволочно-вырезной станок SSG LA350A с автоматической заправкой проволоки

SSG LA350A предназначен для точной обработки сложных металлических деталей методом электроэрозионной резки.

Применяется в:

• Инструментальном производстве – изготовление пресс-форм, штампов и режущего инструмента.

• Авиастроении и машиностроении – обработка сложных деталей из титана и жаропрочных сплавов.

• Электронике – производство миниатюрных металлических компонентов.

• Медицинской технике – изготовление имплантатов и микроинструментов.

Преимущества

1. Линейные приводы X/Y – исключают люфты, обеспечивают стабильность перемещения.

2. Оптические линейки (0,5 мкм) – точный контроль координат повышает качество обработки.

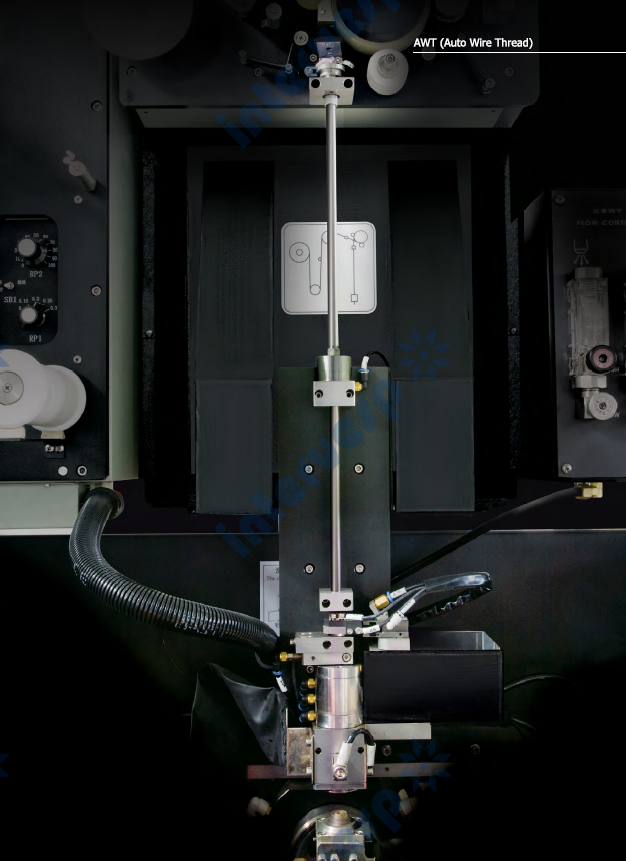

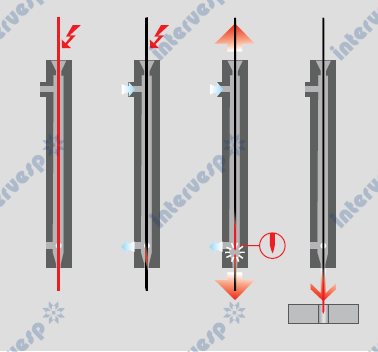

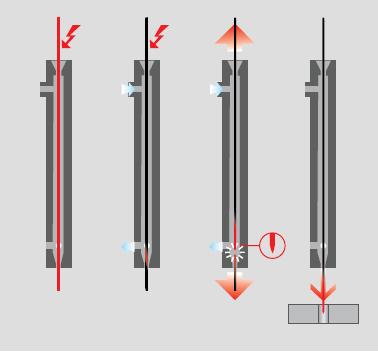

3. Система автоматической заправки проволоки (AWT) – сокращает время простоя, повышает производительность.

4. Высокая скорость резки – натяжение проволоки 0,2-2 кгс, скорость подачи 1,8-12 м/мин.

5. Интуитивное управление – 15” TFT-дисплей, программное обеспечение на базе Windows XP, удобный пульт управления.

Особенности конструкции

• Рабочий стол: 640×400 мм, перемещения X/Y/Z – 350×250×220 мм.

• Максимальный вес заготовки: 350 кг, толщина до 210 мм.

• Угол конусности: ±15° при высоте 100 мм.

• Максимальный рабочий ток: 25 А, поддержка проволоки диаметром 0,15-0,3 мм.

• Габариты станка: 1450×1450×2080 мм, вес 3860 кг.

• Автоматическая система контроля натяжения проволоки.

Программный компьютер Тайваньский бренд Advance Tech

Монитор 15-дюймовый ЖК-дисплей ZHUDING (сенсорный экран)

Система управления X, Y, U, V, Z Сервопривод Mitsubishi AC и система Sanyo

Шариковый винт X, Y, U, V THK или NSK, Тайвань- Япония

Линейные направляющие X, Y, U, V THK или NSK, Тайвань- Япония

Оптические линейки FAGOR, Испания

Выключатели Schneider, Франция

Алмазная направляющая Sodick, Япония

Инвертор Panasonic, Япония

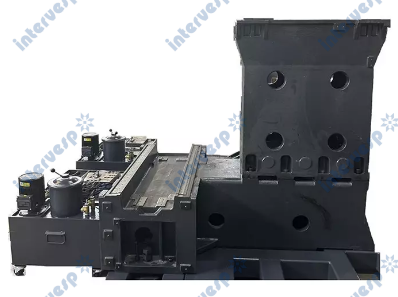

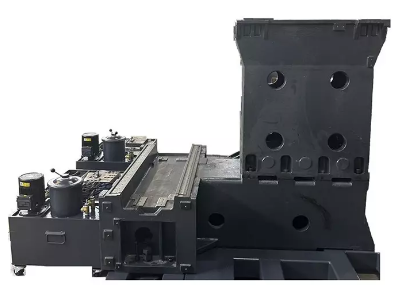

Литая чугунная станина, такая же как у  Sodick HT250 или лучше

Насос высокого давления Grundfos, Германия

Двигатель натяжения Oriental

Электроэрозионный проволочно-вырезной станок с ЧПУ (Модель: LA350A)

Перемещение рабочего стола: X/Y 350/250 мм

Толщина: 210 мм

Макс. угол конусности: ±15º/100 мм

Макс. скорость резки: 250 мм²/мин

Макс. ток резки: 25 А

Диаметр проволоки: 0,15–0,3 мм

Наилучшее качество поверхности: Ra < 0,4 мкм. Точность (толщина = 40 мм): 0,005 мм.

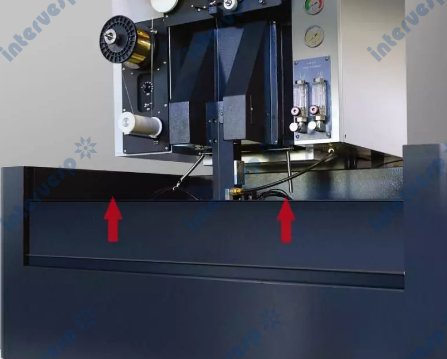

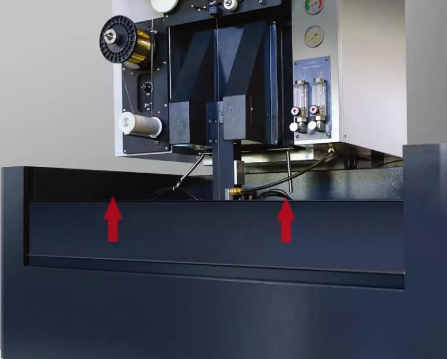

Способ обработки: погружение/промывка.

Вес станка: 2000/2300 кг. Габариты станка (Д*Ш*В): 2500*1842*2150 мм. Источник питания: 380 В, 50 Гц.

Основная конфигурация:

Сервосистема переменного тока Sanyo и MITSUBISHI AWT (автоматическая заправка проволоки).

Оптические линейки по осям (X, Y).

Windows XP 7. Сенсорный экран.

Шариковинтовая передача и направляющие THK или NSK. Политика обработки углов.
