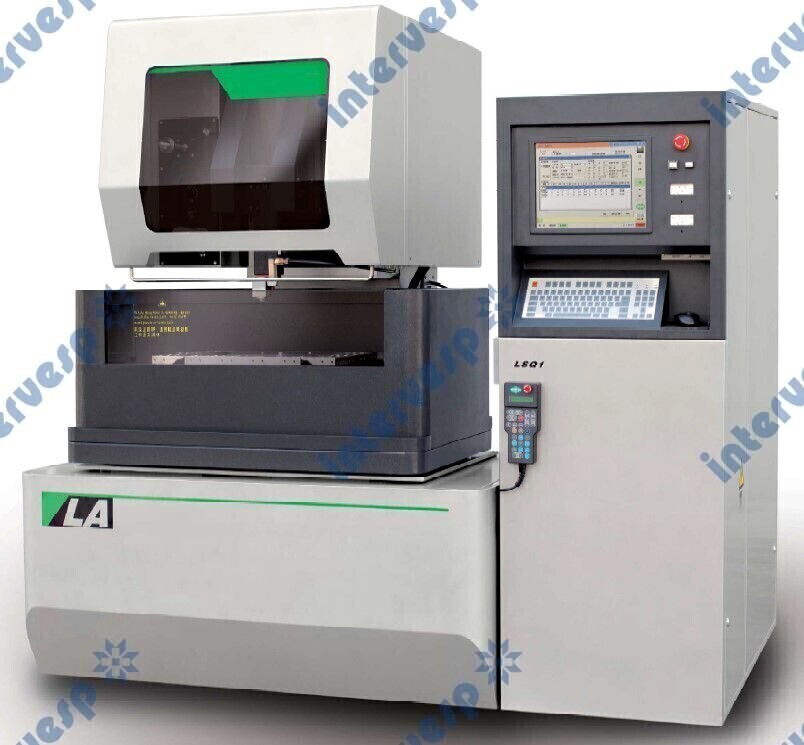

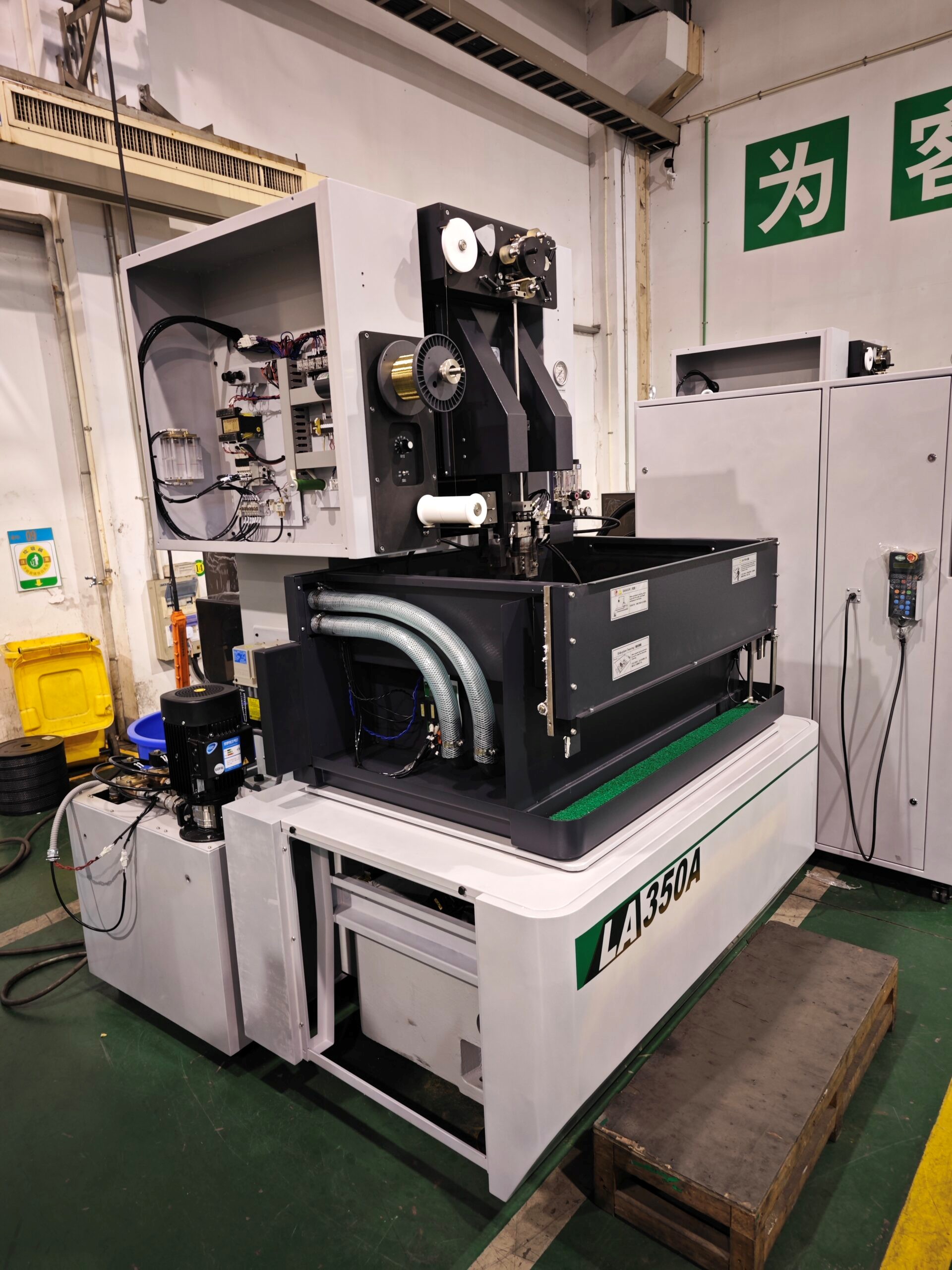

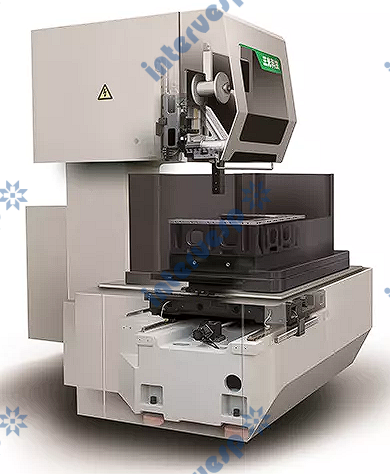

Электроэрозионный проволочно-вырезной станок SSG LA500A с автоматической заправкой проволоки

SSG LA500A предназначен для точной обработки сложных металлических деталей методом электроэрозионной резки.

Применяется в:

• Инструментальном производстве – изготовление пресс-форм, штампов и режущего инструмента.

• Авиастроении и машиностроении – обработка сложных деталей из титана и жаропрочных сплавов.

• Электронике – производство миниатюрных металлических компонентов.

• Медицинской технике – изготовление имплантатов и микроинструментов.

Преимущества

1. Линейные приводы X/Y – исключают люфты, обеспечивают стабильность перемещения.

2. Оптические линейки (0,5 мкм) – точный контроль координат повышает качество обработки.

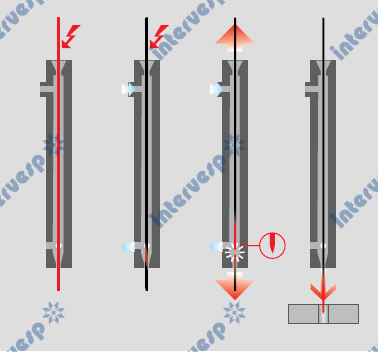

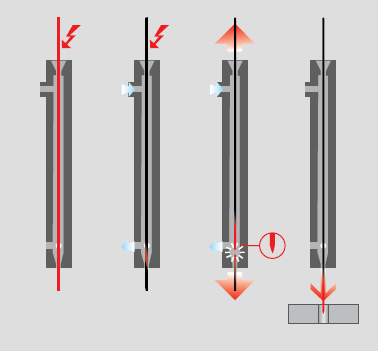

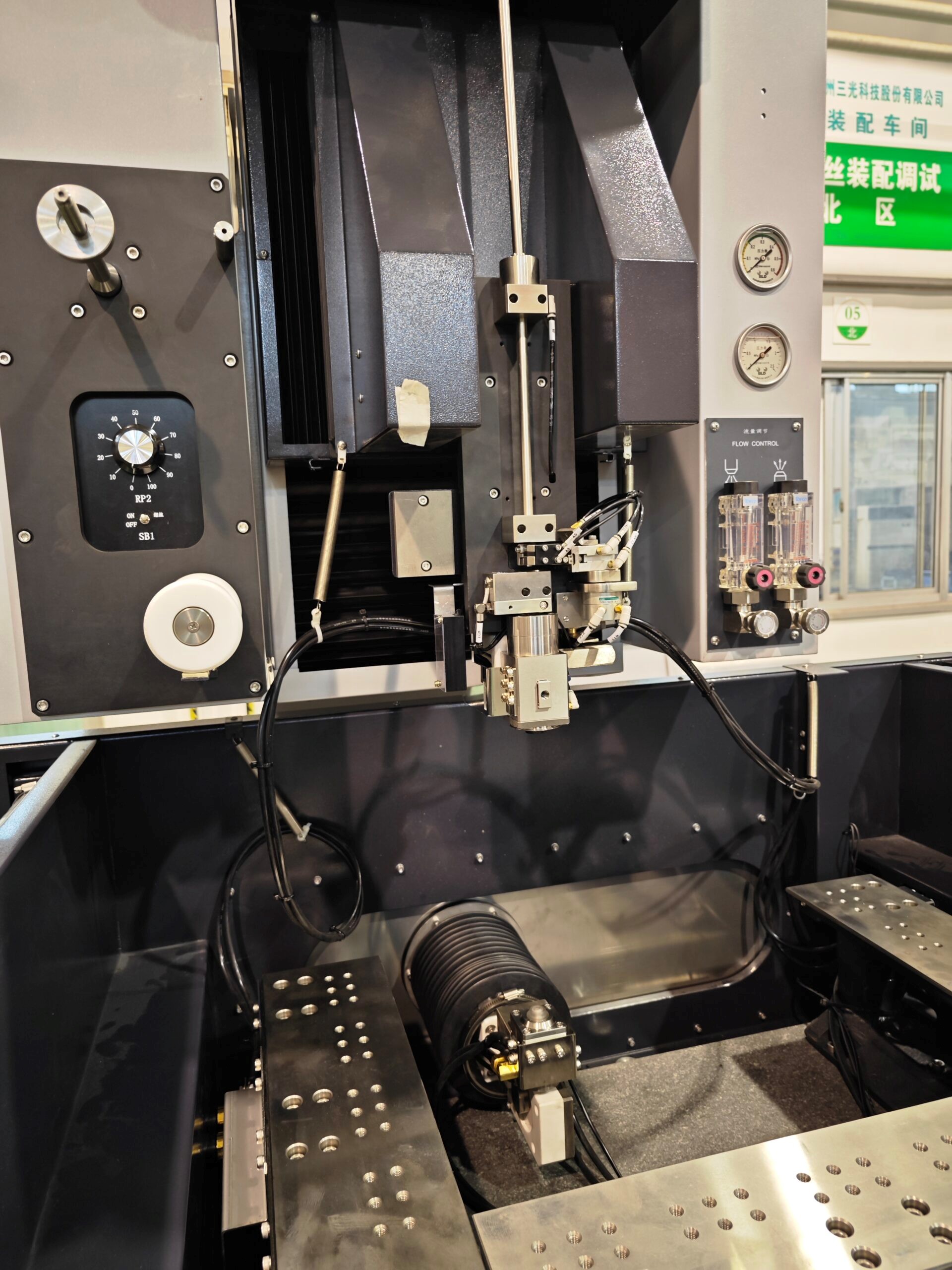

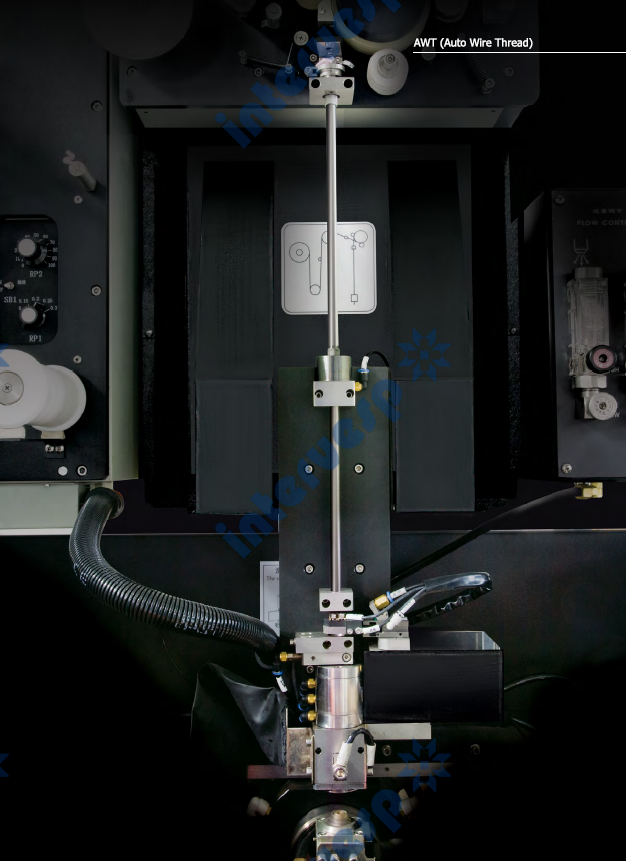

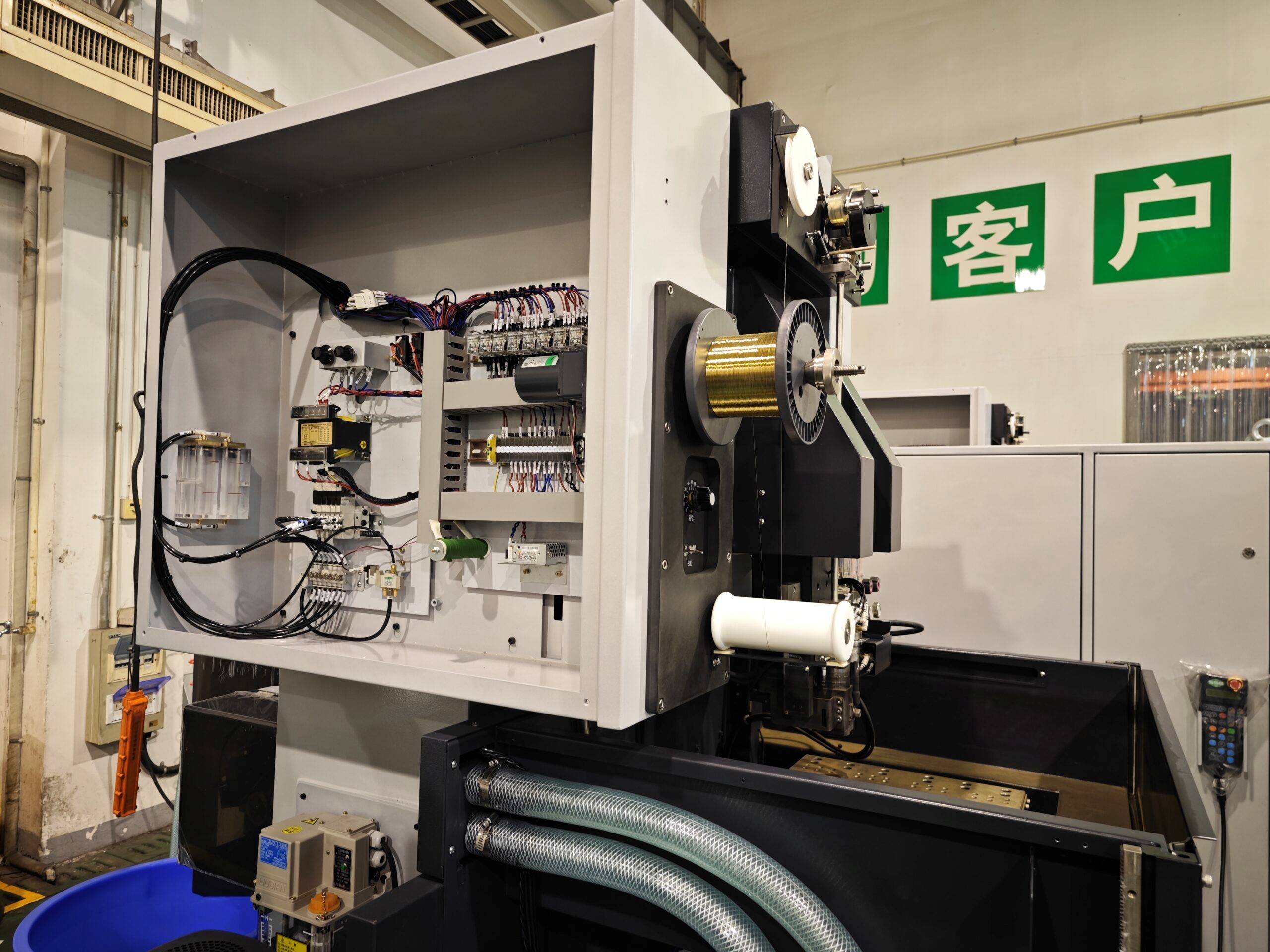

3. Система автоматической заправки проволоки (AWT) – сокращает время простоя, повышает производительность.

4. Высокая скорость резки – натяжение проволоки 0,2-2 кгс, скорость подачи 1,8-12 м/мин.

5. Интуитивное управление – 15” TFT-дисплей, программное обеспечение на базе Windows XP, удобный пульт управления.

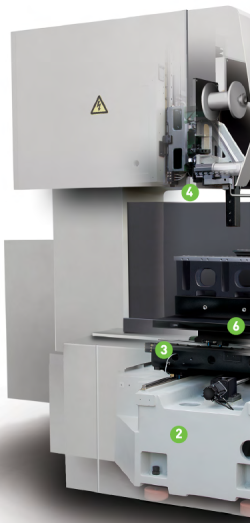

Особенности конструкции

• Рабочий стол: 745×510 мм, перемещения X/Y/Z – 500×350×270 мм.

• Максимальный вес заготовки: 700 кг, толщина до 480 мм.

• Угол конусности: ±15° при высоте 100 мм.

• Максимальный рабочий ток: 25 А, поддержка проволоки диаметром 0,15-0,3 мм.

• Габариты станка: 1750×1610×2150 мм, вес 4610 кг.

• Автоматическая система контроля натяжения проволоки.

Завод-изготовитель добросовестно выполняет каждый аспект деталей станка. Большая часть машинного литья обрабатывается на 5-осевом центре, а все ключевые детали проверяются с помощью КИМ.

Как работает станок LA? Это просто, просто нажмите кнопку на мониторе, и вы сможете использовать обширную библиотеку обработки. Самое главное, что он работает быстро и эффективно.

Программный компьютер Advance Tech, Тайвань

Монитор 15-дюймовый ЖК-дисплей ZHUDING (сенсорный экран)

Система управления по осям  X, Y, U, V, Z (сервопривод Mitsubishi AC, Sanyo)

Шариковый винт X, Y, U, V THK или NSK, Тайвань- Япония

Линейные направляющие X, Y, U, V THK или NSK, Тайвань- Япония

Оптические линейки FAGOR, Испания

Выключатели Schneider, Франция

Алмазная направляющая Sodick, Япония

Инвертор Panasonic, Япония

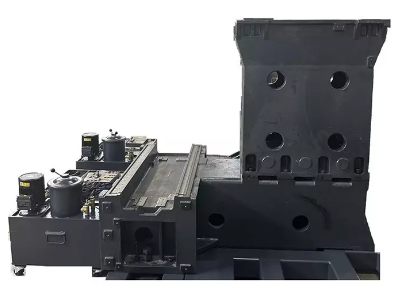

Литая чугунная станина  - такая же как у  Sodick HT250 или лучше

Насос высокого давления Grundfos, Германия

Двигатель натяжения Oriental

Электроэрозионный проволочно-вырезной станок с ЧПУ (Модель: LA500A)

Перемещение рабочего стола: X/Y 500/350 мм

Толщина: 270 мм

Макс. угол конусности: ±15°/100 мм

Макс. скорость резки: 250 мм²/мин

Макс. ток резки: 25 А

Диаметр проволоки: 0,15–0,3 мм

Шероховатость поверхности: Ra < 0,4 мкм

Точность: 0,005 мм

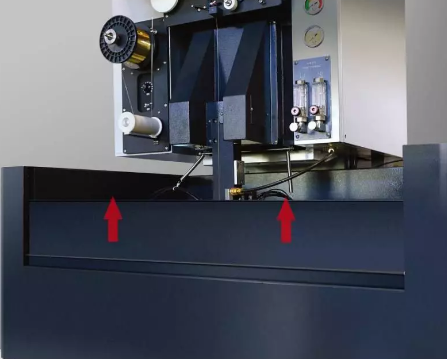

Способ обработки: погружной

Вес станка: 2640/2940 кг

Габариты станка (Д×Ш×В): 2500×1842×2150 мм

Электропитание: 380 В, 50 Гц
