KD500ZL электроэрозионный станок с ЧПУ

В наличии
хит продаж
Китай
Основные характеристики

Оси X×Y×Z перемещение: 400×500×300мм

Рабочий стол: 520×800мм

Связь с ведущим специалистом
+375 (29) 624 07 29 +375 (17) 374 65 01
Шеф-монтаж и пуско-наладка
Шеф-монтаж и пуско-наладка
Осуществляем запуск поставленного оборудования
Сервис
Сервис
Собственный штат наладчиков
Гарантия
Гарантия
Выезд специалистов вовремя гарантийного периода
Лизинг
Лизинг
Приобретение оборудования в лизинг на выгодных условиях
Получить предложение
Описание товара
Технические характеристики
Видео 1

KD500ZL - назначение

KD500ZL электроэрозионный станок с ЧПУ

Электроэрозионные проволочно-вырезные — данные станки могут быть использованы для изготовления точных деталей машин, а также при производстве штампов и пресс-форм, мерительного инструмента. Многократное использование электрода-инструмента — молибденовой проволоки, удобство его заправки удешевляет использование данных станков.

Позволяют обрабатывать детали из закаленной стали, высокопрочных композитных сплавов, титана, графита и т.д.

Основные преимущества:

KD500ZL электроэрозионный станок с ЧПУ

1. Ось X, Y и проволочный барабан с серводвигателем переменного тока.

2. Угол ±12° с линейной направляющей по осям U и V и шарико-винтовой передачей высокой точности.

4. Система управления ЧПУ Kcut PLC.

6. Высокоточная конусная система с хорошей точностью и чистотой поверхности угловой резки.

7. Система натяжения проволоки с сенсорным экраном, управляемая ПЛК.

8. Большой сенсорный экран.

Стандартная конфигурация:

KD500ZL электроэрозионный станок с ЧПУ
  • KD500ZL – оси X, Y и проволочный барабан с серводвигателями переменного тока.
  • Сенсорное управление.
  • С образная станина в форме «Т».
  • ЖК-монитор, промышленный компьютер.
  • Высокоточная линейная направляющая Тайвань HIWIN, ШВП с двойной гайкой (класс P2).
  • Автоматическая система смазки.
  • Стандартный моторизованный привод оси Z вверх и вниз, управляемый программным обеспечением.
  • Прямой привод с высокой скоростью подачи.
  • Полностью автоматическая система контроля натяжения проволоки с ЧПУ с сенсорным экраном.
  • Система зажима высокой жесткости.

Механическая структура KD500ZL

KD500ZL электроэрозионный станок с ЧПУ

1) Управление осями 5+1, оси X, Y и проволочный барабан приводятся в движение серводвигателем переменного тока; Оси U, V и Z управляются микрошаговым двигателем, серводвигатели переменного тока доступны в качестве опции.

2) Инновационный короткий путь прохождения проволоки, фиксированный барабан для проволоки, обеспечивает отсутствие продольного перемещения, просто вращение.

3) Система натяжения проволоки с сервоприводом, управление от PLC.

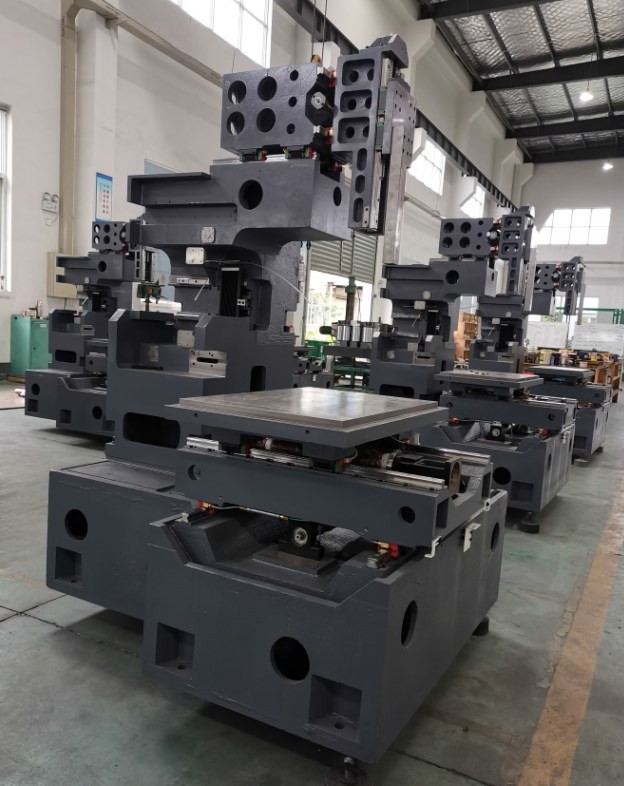

4) С-образная конструкция, Т-образная станина, отличная динамическая точность и стабильность, высокая грузоподъемность.

5) Станина машины имеет коробчатую конструкцию и усиленные ребра жесткости, что обеспечивает хорошую жесткость и лучшую механическую стабильность станка.

6) Весь станок использует прецизионное литье HT250. Вся отливка машины прошла термообработку для устранения внутренних напряжений. Каждая отливка тщательно проверяется, чтобы избежать дефектов, чтобы обеспечить наилучшую жесткость и точность. Срок службы электроэрозионного станка для резки проволоки увеличен до более чем 10 лет.

7) Система подачи проволоки: молибденовая проволока подается с помощью линейной направляющей, а проволочный барабан использует уникальную технологию регулирования скорости сервопривода с обратной связью. В зависимости от операции загрузки проволоки в станок и заготовки различной толщины скорость проволоки можно выбирать независимо и гибко.

8) Автоматический многосегментный механизм натяжения проволоки с ЧПУ и уникальное хитроумное устройство направителя могут эффективно устранять полосы на поверхности и улучшать шероховатость поверхности.

9) Сервоуправление осей U.V.Z, запоминающиеся данные, управление с обратной связью для компенсации шага, более точная конусная резка и более стабильная точность резки.

10) Усовершенствованная модульная конструкция: электрика электроэрозионного станка, высокочастотный источник питания, система ЧПУ научно интегрированы. Вся машина имеет компактную структуру, разумную компоновку, сильную защиту от помех, хорошую надежность, защиту окружающей среды, энергосбережение, соответствует эргономическим характеристикам и подчеркивает стандарты, удобные для человека.

11) Оптимизированная высокочастотная система управления: она может эффективно осуществлять высокоэффективную резку большой толщины, а также может эффективно резать различные литейные стали, алюминиевые материалы, медные материалы, алюминиевые сплавы, титановые сплавы, твердые сплавы, проводящую керамику и супер-проводящие материалы.

12) Маломощный двухъядерный процессор Intel 1,8G; встроенная память 2G; жесткий диск: SSD 32G; промышленный блок питания 300 Вт.

KD500ZL электроэрозионный станок с ЧПУ

Высокоточная UV-конусная система для модели ZL-A, превосходная стабильность, лучшее качество режущей поверхности при резке под углом, фиксированный проволочный барабан. Высокая жесткость колонны конструкции «С» для обеспечения хорошей жесткости станка.

Прочное литье. Станина станка с Т-образной конструкцией, оси X и Y перемещаются в пределах диапазона станины, чтобы обеспечить жесткость.



Линейные направляющие

KD500ZL электроэрозионный станок с ЧПУ

Высокоточные тайваньские линейные направляющие HIWIN/ABBA для серии ZL-A.

Шариковый винт

KD500ZL электроэрозионный станок с ЧПУ

Высокоточный шариковый винт с двойными гайками класса P2 для серии ZL-A.

ЧПУ - система управления

KD500ZL электроэрозионный станок с ЧПУ

Система управления электроэрозионной резкой ЧПУ KCUT.

Технические характеристики

Основные характеристики
Рабочий стол, 520×800мм
Оси X×Y×Z перемещение 400×500×300мм
Максимальный угол/толщина реза ±12°/80мм
Макс. Нагрузка на стол 600кг
Чистота поверхности Ra<0,8-2,5 мкм (многократная и одинарная резка)
Макс. Скорость резания ≥260мм2/мин
Точность резания ≤±0,004 мм, прямая резка/ ≤±0,012 мм, резка под углом
Минимальный шаг 0.001мм
Диаметр проволоки Ø 0.12-Φ0.25мм
Вес станка 3000кг
Габаритные размеры 2100×2000×2000мм
