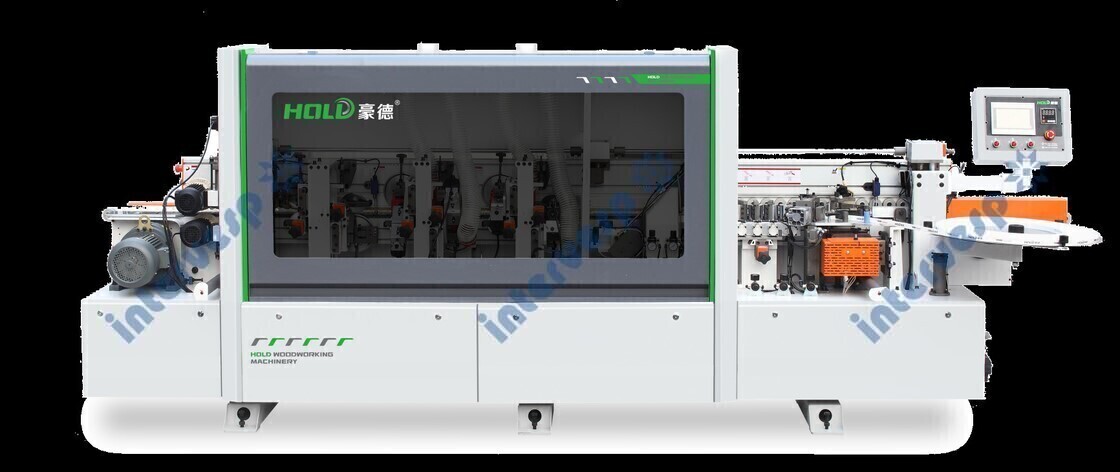

Автоматический кромкооблицовочный станок HD610

Скорость подачи, м/мин: 14/20/23
Толщина детали, мм: 10-60
Тип клея: EVA
Габариты станка, мм: 4300х900х1700
- станок имеет удобную сенсорную панель управления
- цельносварная станина высокой прочности из стальных профилей и листов, обеспечивает жесткость и стабильность конструкции.

Автоматический односторонний кромкооблицовочный станок промышленного класса предназначен для облицовки прямолинейных деталей кромками из следующих материалов: ПВХ, АБС, меламин, шпон рулонах толщиной до 3 мм. Станок имеет удобную сенсорную панель управления.
Цельносварная станина высокой прочности из стальных профилей и листов, обеспечивает жесткость и стабильность конструкции.

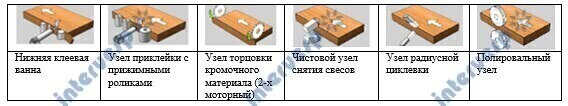

Описание узлов

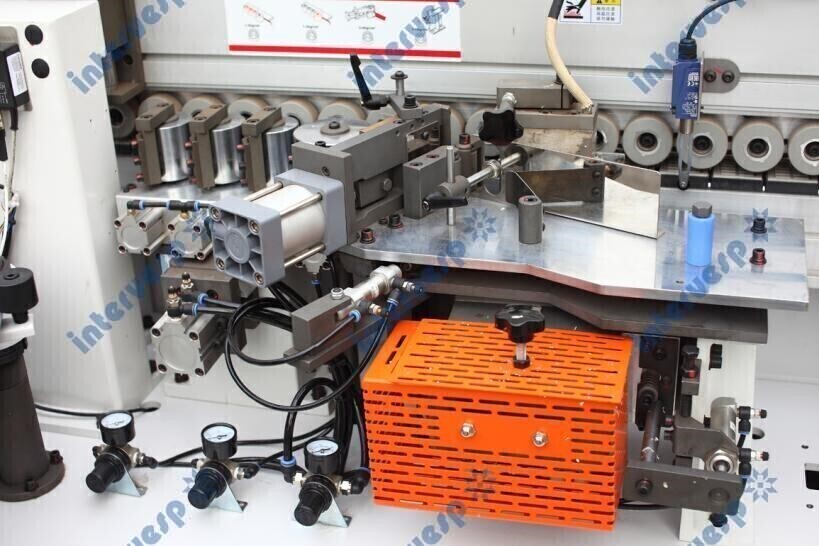

Нижний клеевой узел
Стандартное нижнее расположение клевого бачка, расположен ниже относительно клеенаносящего вала.
Клеевой бачок имеет тефлоновое покрытие, которое предотвращает пригорание клея к стенкам.
Бачок предназначен для горячего клей-расплава EVA с емкостью около 4 л.

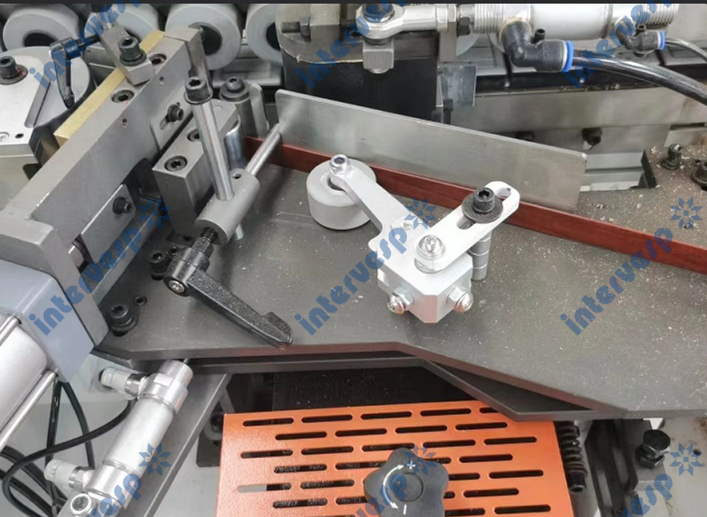

Плавная подача кромочного материала в зону нанесения клея. Точная регулировка подачи клея с нужной толщиной для того, чтобы обеспечить качественный клеевой шов.

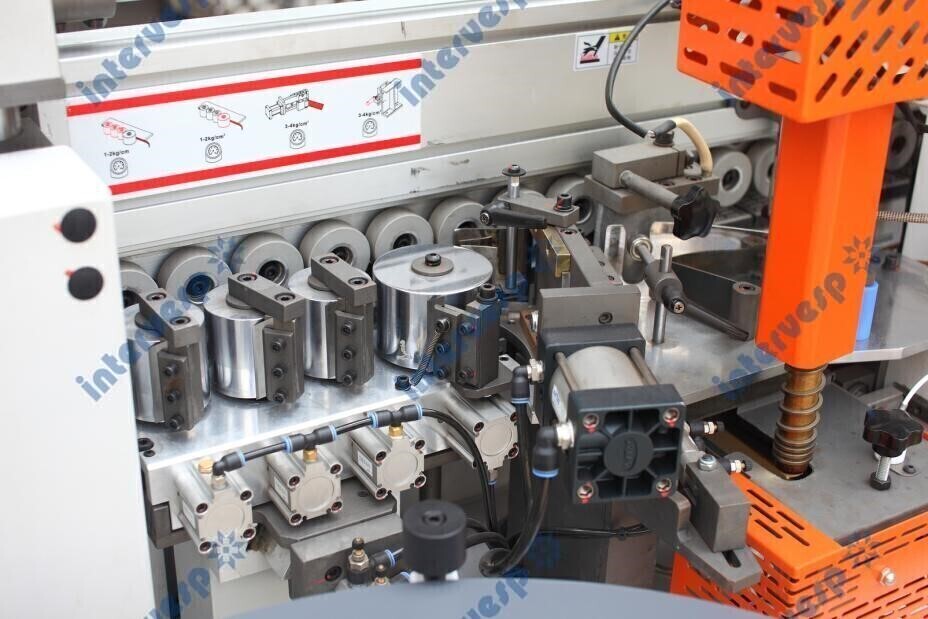

Пресс группа
Состоит из одного подающего ролика большого диаметра Ø 100 мм и трех малого диаметра Ø 65 мм обеспечивая надежный прижим кромочного материала на торец панели.
Регулировка площадки пресс группы на толщину кромочного материала осуществляется с помощью цифрового счетчика.
Каждый ролик оснащен индивидуальным пневмоцилиндром и клапаном регулировки давления.

Узел торцовки
Торцевая обрезка с двумя двигателями, движущимися по линейным направляющим под углом:
Два независимых высокочастотных двигателя обрезают кромку по передней и задней части панели.
Благодаря точному движению по линейной направляющей, обеспечивается плавность резки.
Автоматической системой смазки направляющих, оснащен японским цилиндром SMC и редукционным клапаном.
Расстояние между деталями составляет около 650 мм

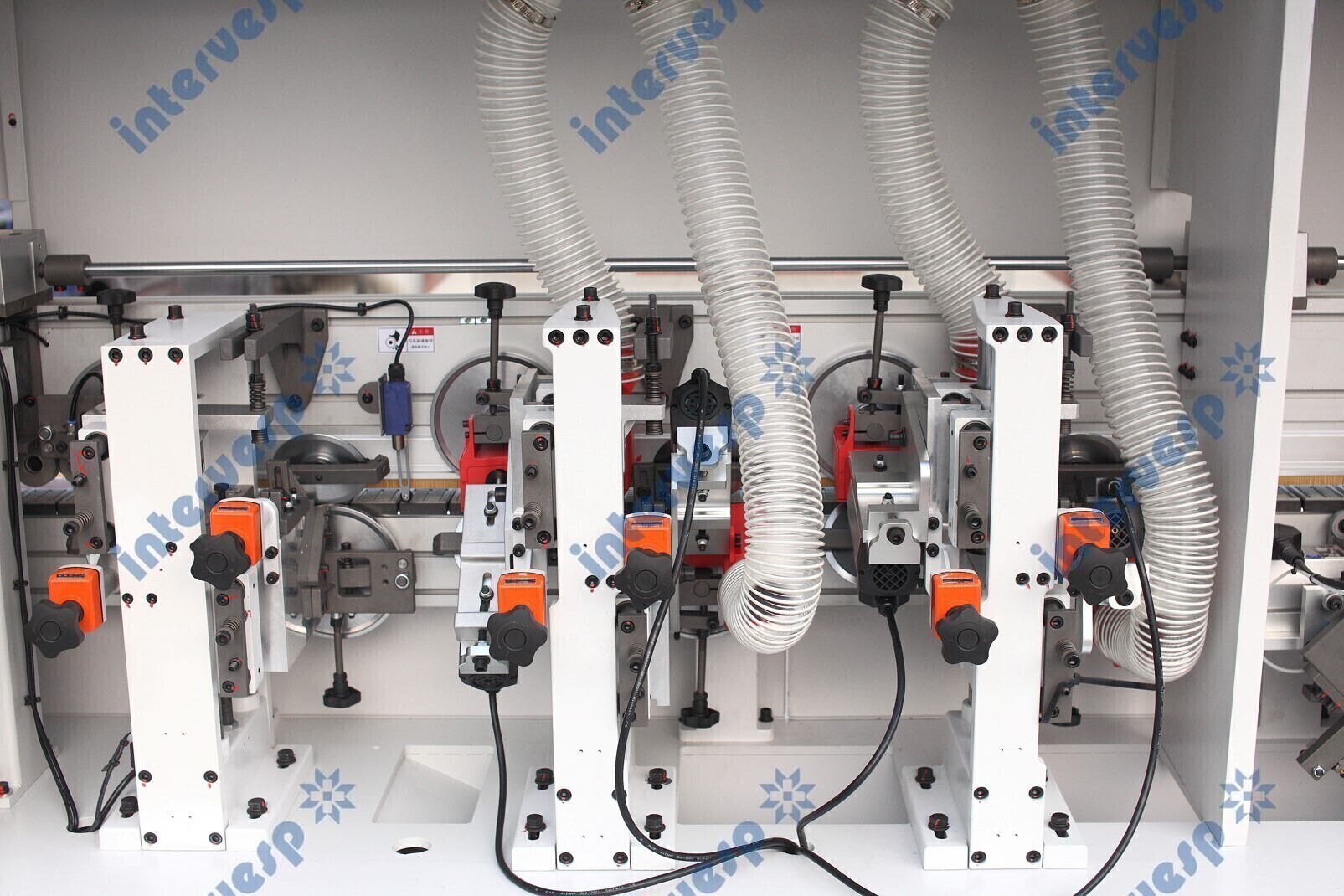

Узел снятия свесов
Быстрое и удобное позиционирование узла в рабочей зоне
Цифровые счетчики для тонкой ручной регулировки.
Точность позиционирования заготовки за счет копиров большого диаметра - Ø 180 мм по плоскости сверху и снизу, а также круглых конусных копиров Ø 120 мм в торец заготовки.
На каждом двигателе установлены фрезы R2
Система аспирации эффективно убирает стружку из зоны обработки.

Узел радиусной циклевки
Цифровые счетчики для тонкой ручной регулировки.
Быстрое и удобное позиционирование узла в рабочей зоне
Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после узлов фрезерования.
Ножи радиусом R2, с охлаждением, путем подачи сжатого воздуха непосредственно на сами ножи.
Настройка происходит с помощью цифровых счетчиков.
Точность позиционирования заготовки за счет копиров большого диаметра Ø 180 мм по плоскости с верху и с низу, а также круглых конусных копиров Ø 120 мм в торец заготовки.

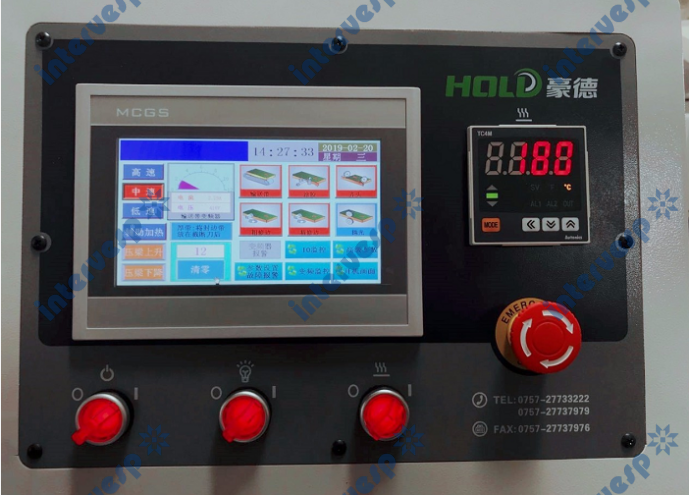

Система управления
Отдельно вынесен пульт управления с сенсорным дисплеем Touch SCREEN.
Интерфейс работы интуитивно понятен и прост: информация о состоянии машины доступна с первого взгляда.
Максимальное удобство эксплуатации
Отображение процессов и диагностической информации.
Оперативное решение проблем с помощью кода ошибок отображаемых на мониторе пульта управления.
Вывод общей информации использования моточасов станка.
Учет метража кромочного материала.
Технические характеристики
Скорость подачи, м/мин | 14-20-23 |

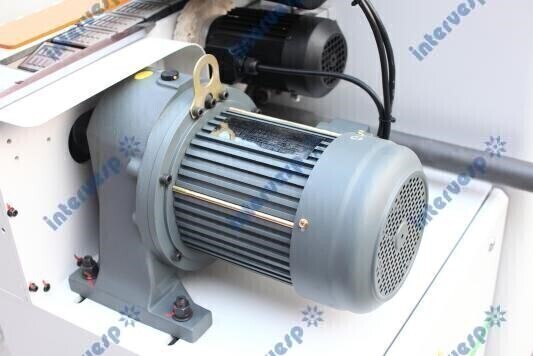

Мощность двигателя подачи, кВт | 2,2 |
Толщина кромочного материала, мм | 0,4 - 3 |
Толщина детали, мм | 10 - 60 |
Минимальная длина панели, мм | 120 |
Минимальная ширина панели, мм | 80 |
Нагрев панели | Да |
Регулировка прижимной балки | Электропривод |
Мощность двигателей торцовки, кВт | 2 x 0,37 |
Пилы торцовки, мм | Ø 100 x 22 |
Мощность двигателей снятия свесов, кВт | 2 x 0,75 |
Фрезы узла снятия свесов кромки, мм | Ø 69; Z4 |
Обороты, об/мин | 12 000 |
Радиус инструмента циклевки, мм | R2 |
Узел плоской циклевки | да |

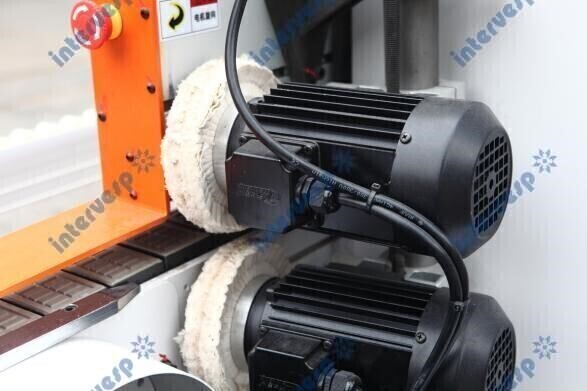

Мощность двигателей полировки, кВт | 2 x 0,37 |
Требуемое давление сжатого воздуха, Бар | 6 |
Габариты, мм | 4300x900x1700 |
Масса, кг | 1600 |
