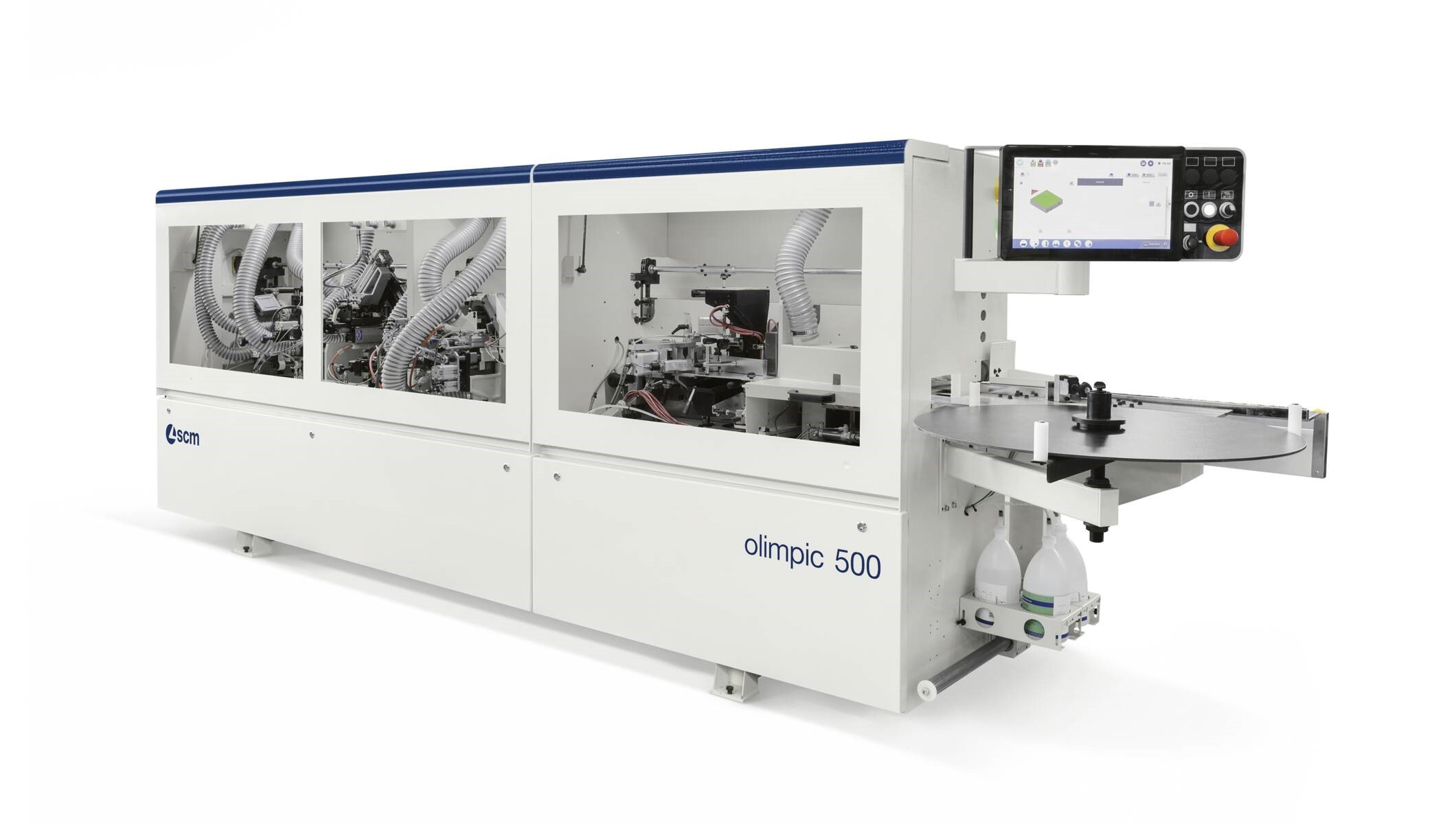

Автоматический кромкооблицовочный станок olimpic 500 HP

Италия
Основные характеристики

Скорость подачи , мм: 12

Преимущества
  • Обгонка угла
  • "K-2 Radius" узел торцовки
  • Предплавитель QMS-P для ЭВА клея
Связь с ведущим специалистом
+375 (29) 669 93 68 +375 (17) 358 75 66
Шеф-монтаж и пуско-наладка
Шеф-монтаж и пуско-наладка
Осуществляем запуск поставленного оборудования
Сервис
Сервис
Собственный штат наладчиков
Гарантия
Гарантия
Выезд специалистов вовремя гарантийного периода
Лизинг
Лизинг
Приобретение оборудования в лизинг на выгодных условиях
Получить предложение
Описание товара
Технические характеристики
Видео 1

Разделитель заготовок на входной направляющей линейке

Автоматический кромкооблицовочный станок olimpic 500 HP

Позволяет выдерживать правильное расстояние между деталями при их подаче.

"AAR" устройство антиадгезионной обработки

Автоматический кромкооблицовочный станок olimpic 500 HP

Устанавливается перед узлом прифуговки. Препятствует загрязнению клеем верхней и нижней поверхностей плиты, улучшая качество их последующей очистки. Устройство состоит из емкости для антиадгезионной жидкости и двух форсунок, через которые на плиту распыляется эта жидкость.

Распылитель для финишной обработки кромки

Автоматический кромкооблицовочный станок olimpic 500 HP

Устанавливается перед полировкой и/или клеевой циклевкой. Эта опция улучшает качество очистки плиты и обеспечивает более качественную полировку наклеенной кромки.

Распылитель для деликатных типов кромки

Автоматический кромкооблицовочный станок olimpic 500 HP

Хорошо подходит для высокоглянцевых и/или деликатных кромок с или без защитной пленки. Спрей создает защитную пленку, позволяющую уберечь поверхность кромки от повреждения копирами.

Узел прифуговки "RT-V1"

Автоматический кромкооблицовочный станок olimpic 500 HP

Узел прифуговки "RT-V1"  N. 1

Предназначен для выравнивания кромки детали в целях формирования ровной поверхности для наклеивания кромочного материала и получения идеальной линии стыка кромки с пластью.

  • два высокочастотных электрошпинделя, снабженные системой автоматического подвода/отвода от заготовки в требуемые моменты времени для предотвращения сколов;
  • аспирационный кожух;
  • обдув с подачей воздуха в заданные моменты времени для чистки обработанной поверхности;
  • ручная настройка величины съема путем изменения положения входной направляющей линейки (механизм с ручкой и индикатором положения);
  • регулирование фрез по высоте для возможности изменения зоны обработки;
  • в комплекте алмазные фрезы (H=49 мм – D=100 мм – Z=2+2).

Устройство "EASY SIZE”

Автоматический кромкооблицовочный станок olimpic 500 HP

Позволяет производить с помощью прифуговочной группы съём толщины материала, равной толщине кромки, которая будет наноситься, облегчая исполнение циклов раскроя и кромкооблицовки.

Включает в себя:

  • электронное позиционирование направляющей линейки на входе.

Клеевая группа "VC-VM"

Автоматический кромкооблицовочный станок olimpic 500 HP

Производит автоматическое нанесение кромки в рулонах и полосках на боковую сторону прямоугольных панелей с помощью термоплавкого клея.

Клеевая ванна “SGP-Е"

Позволяет производить быструю смену типа или цвета применяемого клея.

Характеристики:

  • специальная компактная конструкция, сокращающая количество расплавленного клея, приготовленного для нанесения на заготовку, с целью максимального сохранения его качественных характеристик
  • антиадгезионное покрытие для клея ЭВА или ПУР;
  • клеенаносящий ролик с оптимизированной накаткой и ПЛАЗМЕННОЙ антиадгезионной обработкой;
  • цикл ручной выгрузки со сбором оставшегося клея в съёмный контейнер;
  • автоматическая блокировка выхода клея при остановке станка (патент SCM GROUP);
  • регулировка дозирования с градуированным индикатором;
  • устройство с быстрым отсоединением для простого демонтажа и замены клеевой ванны;
  • удобный и быстрый доступ для внутренней очистки с возможностью полного демонтажа всех частей;
  • небольшое время разогрева клея при запуске станка благодаря незначительным размерам;
  • двойная регулировка температуры для простоты использования двух типов клея с различной температурой плавления.

Технические данные:

Вместимость клея: 0,5 кг с устройством предварительного плавления или 1,5 кг с ручной загрузкой

Установленная мощность: 1,61 кВт

время прогрева, начиная от температуры помещения: <12 мин*

время прогрева, начиная от температуры предварительного нагревания: <5 мин*

* (Значения могут отличаться в зависимости от типа используемого клея и от его количества, присутствующего в клеевой ванне).

Загрузка кромки

  • протяжной ролик для автоматической загрузки кромки при подаче панели;
  • гильотина для автоматического отрезания кромки в рулонах;
  • несущий диск для кромки в рулонах;
  • толкатель для автоматической загрузки кромки в полосках.

Прижимные ролики кромки

  • первый ролик больших размеров с электроприводом и фрикционом;
  • 2 холостых ролика с взаимно-противоположной конусностью для оптимизированного прижима кромки;
  • пневматическая регулировка давления прижима роликов;
  • активация прижатия роликов к панели по таймеру;
  • регулировка положения в зависимости от толщины наносимой кромки с помощью рукоятки и цифрового индикатора.

Керамическая инфракрасная лампа

Автоматический кромкооблицовочный станок olimpic 500 HP

Для нагрева торца плиты перед нанесением клея. Позволяет повысить качество приклеивания в случае низкой температуры в помещении.

Электронное позиционирование прикатывающих роликов

Дополнительный игольчатый ролик

Автоматический кромкооблицовочный станок olimpic 500 HP

Рекомендован для подачи кромки из массива древесины.

Предплавитель QMS-P для ЭВА клея

Автоматический кромкооблицовочный станок olimpic 500 HP

Устройство для предварительного плавления этиленвинилацетатного клея в гранулах для подачи расплавленного клея непосредственно в клеевую ванну.

Характеристики:

  • клеевая ванна вместимостью 0,5 кг вместо поставляемой в базовой комплектации;
  • датчик для поддержания уровня клея в ванне на заданном уровне;
  • ручное управление выгрузкой.

Технические данные устройства предварительного расплава

  • производительность плавления клея до 8,5 кг/ч;
  • вместимость контейнера для клея-гранулята 2,4 л;
  • установленная мощность 1,75 кВт.

"K-2 Radius" узел торцовки

Автоматический кромкооблицовочный станок olimpic 500 HP

Выполняет торцевание передних и задних свесов кромки.

Включает в себя:

  • 2 высокочастотных двигателя;
  • автоматическое позиционирование для следующих видов режущей обработки: прямой, наклонной и радиусной (для толстой кромки);
  • двигатели движутся без люфтов по призматическим направляющим с возвратным движением шариков;
  • копиры для точного позиционирования инструмента по отношения к точке обработки.

"R-HP Multiedge 2R"

Автоматический кромкооблицовочный станок olimpic 500 HP

Взамен стандартной группы: выполняет обкатку прямых и фигурных углов, а также наклонное фрезерование кромки с верхней и нижней сторон панели.

  • 2 высокочастотных двигателя;
  • перемещения без люфтов по призматическим направляющим и линейным подшипникам с бесконечной шариковой опорой;
  • вертикальные и фронтальные копиры для регулировки точки фрезерования инструментом относительно панели;
  • независимых обработок между наклонным фрезерованием и обкаткой углов;
  • автоматическое отведение группы;
  • вытяжные кожухи для удаления стружки;
  • с напайными радиусными инструментами.

Автоматическая регулировка группы для:

  • тонких кромок (напр. 0,4-0,6-... мм);
  • толстых кромок (напр. 2 мм);
  • коррекции обработки (напр., под различную толщину кромки) с помощью электронного управления станком благодаря 2 управляемым осям, которыми оснащена группа.


Циклевочный узел "RAS-HP Multiedge 2R"

Клеевая цикля

Автоматический кромкооблицовочный станок olimpic 500 HP

Позволяет устранять излишки клея из шва между панелью и кромкой, возможен также съём незначительного излишка кромки (0,1 мм для кромки толщиной 1 мм). Возможно применение для обработки панелей, после производственного цикла “нестинг”.

Оснащение:

  • вертикальный копир с 3 опорными точками качения;
  • сменные одноразовые ножи;
  • устройства продувки для очистки ножей;
  • исключение группы из работы при помощи пневмоцилиндра;
  • вытяжные кожухи.

"SP-V" узел полирования

Автоматический кромкооблицовочный станок olimpic 500 HP

С двумя независимыми двигателями (0,13 кВт - 1.400 об./мин) для очистки/полировки кромки.

Консоль со встроенным ПК "eye-M"

Автоматический кромкооблицовочный станок olimpic 500 HP

Консоль со встроенным ПК позволяет использовать программное обеспечение Maestro Active Edge, Maestro Connect и все другие поставляемые программные пакеты при максимальной эффективности их использования. Встроенная светодиодная полоска позволяет оператору в любой момент распознавать одним взглядом состояние станка, в том числе на расстоянии. Оснащается ПК промышленного типа (PC panel) без вентиляции ("fanless"), класс защиты IP53 (фронтальная панель - IP65). Данное решение обеспечивает надёжность и долговечность даже в наиболее тяжёлых условиях работы, которые могут возникнуть в производственных помещениях. Цветной светодиодный сенсорный дисплей диагональю 21,5" формата 16/9 обеспечивает управление основными функциями станка максимально быстро и эффективно.

Технические параметры:

  • разрешение Full HD 1920x1080;
  • задняя светодиодная подсветка;
  • ёмкостный мультисенсорный дисплей, до 10 точек касания;
  • широкий угол обзора (176°H, 160° ШИР.);
  • никаких дефектов пикселей.

А также:

  • Процессор: Intel Pentium; 2,9 ГГц;
  • Оперативная память: 4 Гб DDR4;
  • Жёсткий диск: SSD 256 Гб;
  • Операционная система: Windows10 IOT 64bit;
  • Клавиатура: типа "Qwerty" (английская раскладка);
  • Проводная мышь;
  • Разъём Ethernet RJ45;
  • Отдельный внешний порт USB: 3.0;
  • Номинальная рабочая температура: от +5° до +35°.

Предустановка под сканер штрих-кодов, включаемого в комплект поставки вместе с консолью ''eye-M'', чтобы выполнить последующее подсоединение сканера штрих-кодов, при помощи которого, в свою очередь, имеется возможность выбирать программу обработки при считывании этикетки, нанесённой на панель.

Примечание: ПК не может быть интегрирован в домен компании так же как и предустановки рабочей группы производителя не могут быть изменены. Общие папки не могут быть созданы в корпоративной сети.

ПО- Интерфейс Машина-Человек (HMI) "Maestro active edge"

Автоматический кромкооблицовочный станок olimpic 500 HP

Maestro Active - новый программный интерфейс "человек-машина", унифицированный для всех станков SCM с числовым программным управлением.

Данная фундаментальная характеристика позволяет легко и быстро производить интеграцию любого станка в производство, избегая каждый раз обучения работе на новом станке SCM.

Maestro Active, разработан и оптимизирован для того, чтобы имелась возможность его немедленного применения с помощью сенсорного экрана. Графика и иконы разработаны для того, чтобы позволить осуществлять простую и комфортную навигацию.

Maestro Active Edge - программный интерфейс, специально разработанный для управления кромкооблицовочными станками SCM, характеризуется следующими функциями:

  • По одиночным программам, вызываемым из архива вручную или с помощью сканера штрих-кодом;
  • управление по производственному заданию;
  • Система отчётности: Maestro Active Edge делает доступной отчётность о производстве, событиях, ошибках и техническом обслуживании;
  • Поддержка при техническом обслуживании: Maestro Active Edge показывает, какие операции необходимо произвести на станке, придавая им соответствующие процедуры;
  • Система диагностики: Maestro Active Edge определяет и отображает ошибки и предупреждения;
  • Управление пользователями и сменами (управление возможно только при наличии консоли “eye-M”);
  • Анаграфика станка;
  • Создание программ обработки с предпросмотром панели, облицовываемой кромкой (функциональность возможна только при наличии консоли “eye-M”);
  • Исполнение ручных команд управления рабочими группами и осями;
  • Виртуальный кнопочный пульт;
  • Отображение координат позиционирования осей;
  • Управление архивами кромки и клея;
  • Функции резервного копирования и импорта данных.

Maestro Active Edge интегрирует протоколы обмена информацией (составляемые отдельно), которые позволяют реализовать диалог с фабричными системами управления. Эта интеграция должна производиться силами и за счёт конечного клиента.

Програмное обеспечение Qs Monitor для консоли "eye-M"

Автоматический кромкооблицовочный станок olimpic 500 HP

Программное обеспечение для удалённой теледиагностики станка по сети интернет, для операционной системы Windows. Кроме того, предоставляет следующие возможности:

  • отображение интерфейса оператора;
  • диагностика сигналов;
  • проверка и изменение конфигурации, параметров и программ станка по сети;
  • операции резервного копирования данных и передача файлов;
  • операции обновления логики станка и интерфейса оператора.

В течение гарантийного срока эксплуатации машины использование сервиса будет бесплатным. Доступ к интернету с ПК станка предоставляется силами и за счёт клиента.

Maestro Connect: предустановка без порта- для последующей установки

Автоматический кромкооблицовочный станок olimpic 500 HP

Электроподсоединение, необходимое для добавления соответствующего комплекта аппаратного и программного обновления, заказываемого после покупки (не включено в комплект поставки, описываемый данным кодом) для активации сервиса Maestro connect.

Технические характеристики

Основные характеристики
Скорость подачи, мин 12
Толщина деталей (заготовок), мм 8-60
Толщина полосовой кромки, мм 0,3-6
Толщина кромки в рулонах, мм 0,3-3
Макс. сечение кромки в рулонах, мм 135
Диаметр дискового держателя кромки, мм 780
Расстояние между двумя последовательными деталям, мми 600
Минимальная длина детали (100 мм мин. шир.), мм 140
Мин. длина детали для кромки в рулонах, мм 180
Мин. длина детали для полосовой кромки, мм 220
Мин. ширина детали, мм 60
Узел прифуговки "RT-V1"
Максимальное сечение съема, мм 70
Максимальная глубина съема, мм 3
Толщина детали с инструментами H=64 мм, мм 8-45 (**60)
Мощность двигателей, кВт 1,5
Диаметр фрез, мм 100
Высота фрез, мм 49
Скорость вращения фрез, об/мин 9000
** для фрез с H=64 мм
Клеевая ванна “SGP-Е"
Мощность нагревательных элементов, кВт 1,61
Время нагрева, мин 12
Емкость ванны, кг 1,5
"K-2 Radius" узел торцовки
Мощность двигателей, кВт 0,2
Скорость вращения пил, об/мин 12000
Фрезерный узел для снятия свесов "R-HP"
Мощность двигателей, кВт 0,65
Скорость вращения фрез, об/мин 12000
Минимальная толщина деталей с радиусом, мм 10
Ширина свесов, мм 2+3 (5)
* (5 мм для кромки с толщиной до 3 мм)
Вертикальные/фронтальные копиры Диск/диск
Многокромочная группа обкатки углов “Round 2-A Multiedge 1R’’
Мощность двигателей, кВт 0,35
Скорость вращения фрез, об/мин 12000
Толщина детали, мм 0,3-3
- прямой угол 8-60
- профильный угол (зависит от типа профиля) 8-30/40
Минимальная длина детали, мм 140
Минимальная ширина детали, мм 140
Максимальная рабочая скорость при обкатке углов, м/мин 12
Дистанция между деталями, мм 650
Вертикальные/фронтальные копиры дисковый /утюжок
Радиус инструмента, мм 2
Циклевочный узел "RAS-HP Multiedge 2R "RAS-A"
Минимальная толщина панели, мм 10
Выдвижение роликового суппорта (опоры), мм 560
Рабочая высота, мм 900
Получить предложение
Cookies
Для обеспечения удобства пользователей сайта используются cookies в целях, описанных в Политике обработки персональных данных.
Политика в отношении обработки сookies

Настройте параметры использования файлов cookie

Вы можете настроить использование каждого типа файлов cookie, за исключением типа «технические (обязательные) cookie», без которых невозможно корректное функционирование сайта. Сайт запоминает Ваш выбор настроек на 1 год. По окончании этого периода Сайт снова запросит Ваше согласие. Вы вправе изменить свой выбор настроек файлов cookie (в т.ч. отозвать согласие) в любое время в интерфейсе Сайта путем перехода по ссылке в нижней или верхней части страницы Сайта «Выбор настроек cookie».

Перед тем как совершить выбор настроек параметров использования файлов cookie Вы можете ознакомиться с Политикой обработки персональных данных , а также со списком файлов cookie, содержащим их описание и сроки хранения.

Внимание: Отключение аналитических cookie файлов не позволяет определять предпочтения пользователей сайта, в том числе наиболее и наименее популярные страницы и принимать меры по совершенствованию работы сайта исходя из предпочтений пользователей.
